Prérequis pour installation et utilisation :

• Application Enki

* Prérequis pour l'application Enki : Access internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Protocole de communication :

• Wi-Fi
• Bluetooth*

* Bluetooth : La fonction est utilisée uniquement pour l'appairage du produit.

Pays disponible :

• France**
• Espagne
• Grèce
• Italie
• Pologne
• Portugal
• Roumanie

**Box Essentiel b Connect disponible juste en France

Retour d'état disponible :

• Oui

Pilotage vocal Alexa :

• Non en direct, mais possible via des scenarios manuels

Pilotage vocal Google Home :

• Non en direct, mais possible via des scenarios manuels

Contenu article :

• Descriptif technique

• Fonctionnalité du produit dans l'application ENKI

• Vue du produit

• Comment réagit visuellement et sonorement mon objet dans différentes situations ?

• Comment effectuer une réinitialisation de mon objet ?

• Documents techniques / manuel utilisateur





Descriptif technique :

• Type : Caméra connectée solaire pour extérieure

• Nécessite la box Enki : Non

• Retour d'état : Oui

• Protocole radio : Wi-Fi

• Fréquence radio : 2.4 GHz

• Bande de fréquence : 2400 - 2483,5 MHz
• Émission radio max. : 20 dBm

• Fixation : Mural

• Longueur du câble USB au panneau solaire : 4 m

• Hauteur de pause conseillé : 2,5 m - 3 m

• Définition de l'image : 2304(H) x 1296(V)p / 3 mégapixels

• Résolution : 2K
• Fichier vidéo : .mp4
• Fichier photo : .jpg
• Type d'utilisation : Extérieur

• Angle de vue de la caméra : 90°

• Distance de détection : 10m

• Infrarouge : Oui

• Vision de nuit : 10m

• Motorisé : Non

• Haut-parleur : Oui

• Micro intégré : Oui

• Enregistrement : Oui

• Support d'enregistrement : Sur carte micro SD (non fournie)

• Capacité Micro SD : Min 4 GB / Max 256 GB, Classe 6 - 10
• Formatage de la carte micro SD : FAT32.
• Dimension du produit :
  • Caméra : 50 mm x 145 mm x 60 mm
  • Panneau solaire : 174 mm x 163 mm x 12,5 mm

• Température de fonctionnement : -20°C - +50°C

• Température de stockage : -20°C à 60°C

• Indice de protection : IP65 (Eau et poussière)

• Puissance maximale du panneau : 5W
• Consommation de la caméra : Jusqu’à 2W
• Consommation électrique à vide : 200-1000 μA
• Tension d’entrée de la caméra : 5V ⎓
• Tension de sortie du panneau : 5V ⎓
• Courant de sortie du panneau : 1A
• Type de chargeur : 5V ⎓ 1 A

Pour faire l'appairage de l'objet, votre réseau Wi-Fi doit être configuré en WPA2 sur la fréquence 2,4 GHz.
Si votre réseau Wi-Fi 2,4 GHz est mixé avec les fréquences 5 GHz, 6 GHz ou 7 GHz, il est impératif de dissocier les bandes et d’attribuer un SSID (nom de réseau Wi-Fi) distinct à chaque fréquence.



Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
		Actions	Déclencheurs	Conditions
Enregistrer une séquence vidéo	Appuyer pour enregistrer une séquence vidéo	✘	✘	✘
Enregistrer une photo	Appuyer pour enregistrer une photo	✘	✘	✘
Émettre un son via le haut-parleur	Appuyer pour parler	✘	✘	✘
Récupérer le son via le micro	Le son remonte dans le stream vidéo	✘	✘	✘
Éclairer l'espace filmé	Allumer les Leds projecteur	✘	✘	✘

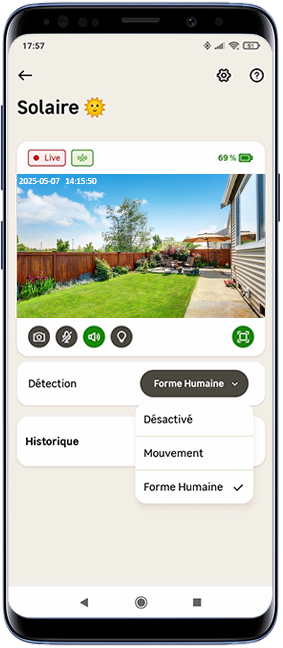

Détection de mouvement	Désactiver / Mouvement / Forme humaine	✔	✔	✘

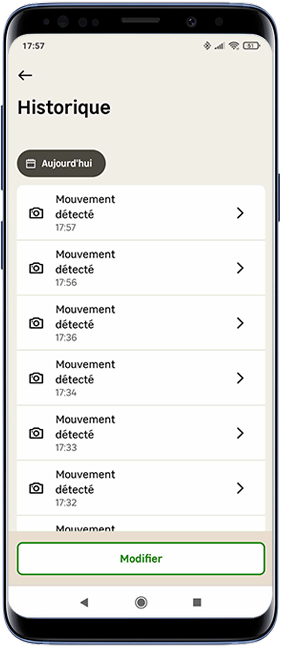

Historique des événements	Consulter les événements enregistrés via photo ou vidéo	✘	✘	✘
Sensibilité de la détection	Min : 1 / Max : 10 / Pas : 1	✘	✘	✘
Sensibilité de la détection de forme humaine	Min : 1 / Max : 5 / Pas : 1	✘	✘	✘

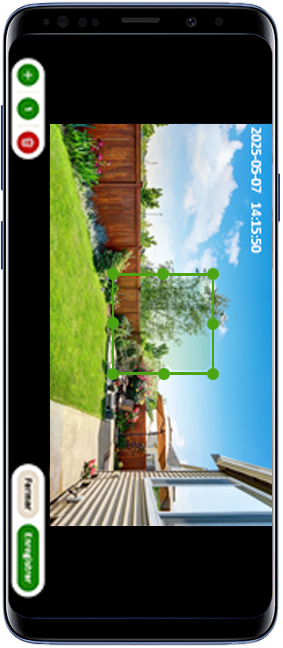

Régler la zone de détection	Choisir une zone précise pour enregistrer la détection	✘	✘	✘

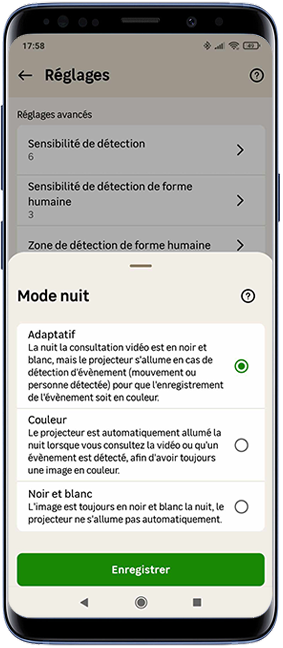

Mode nuit	Adaptatif / Couleur / Noir et blanc (Vision nocturne infrarouge)	✘	✘	✘
Voyant de la caméra	Allumé ou éteint en fonctionnement	✘	✘	✘
Mode miroir	Retourner l'image verticalement	✘	✘	✘

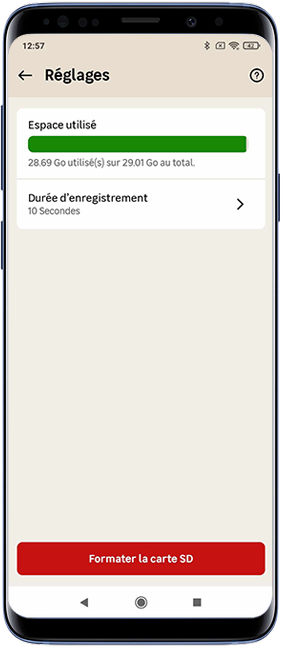

Gérer le stockage	Insérer ou retirer une carte SD	✘	✘	✘

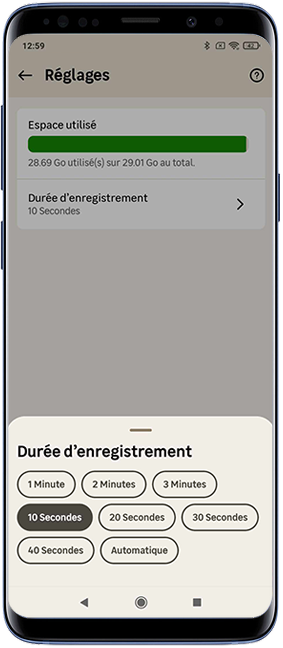

Modifier la durée de l'enregistrement	10 s / 20 s / 30 s / 40 s / 1 min / 2 min / 3 min / Automatique	✘	✘	✘
Effectuer les mises à jour logicielles	Mise à jour Firmware de la caméra	✘	✘	✘
Autoriser les notifications Push	Activer ou désactiver la réception de notification Push concernant les détections	✘	✘	✘

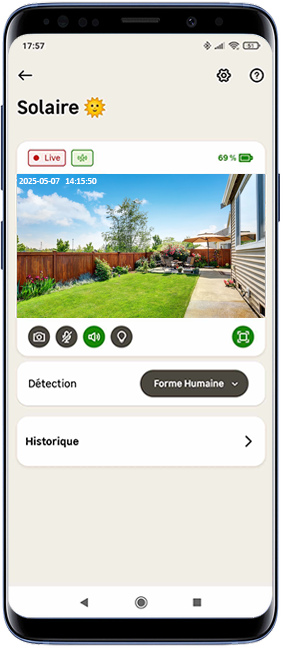

Page de pilotage

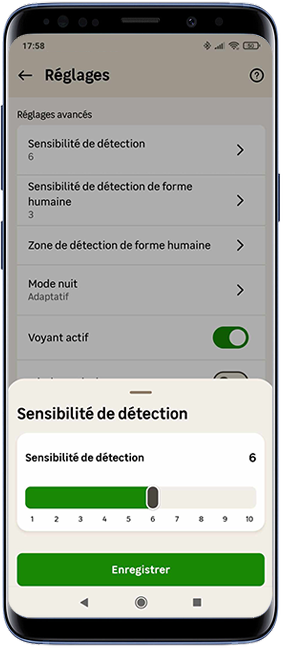

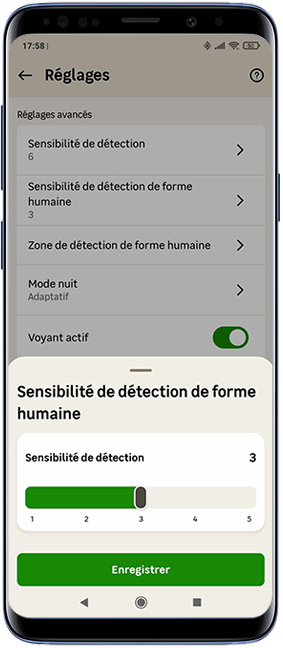

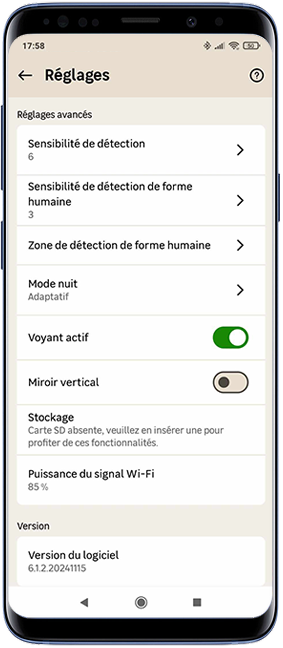

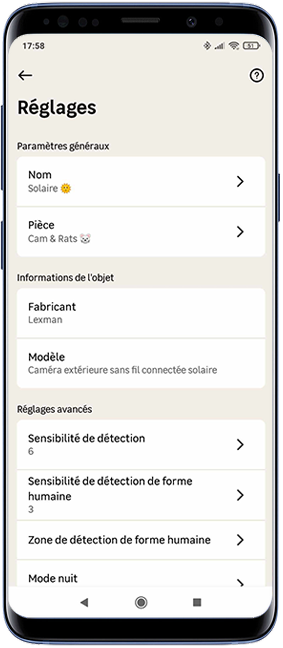

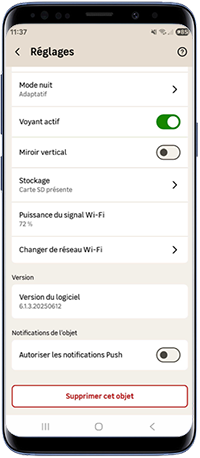

Réglages

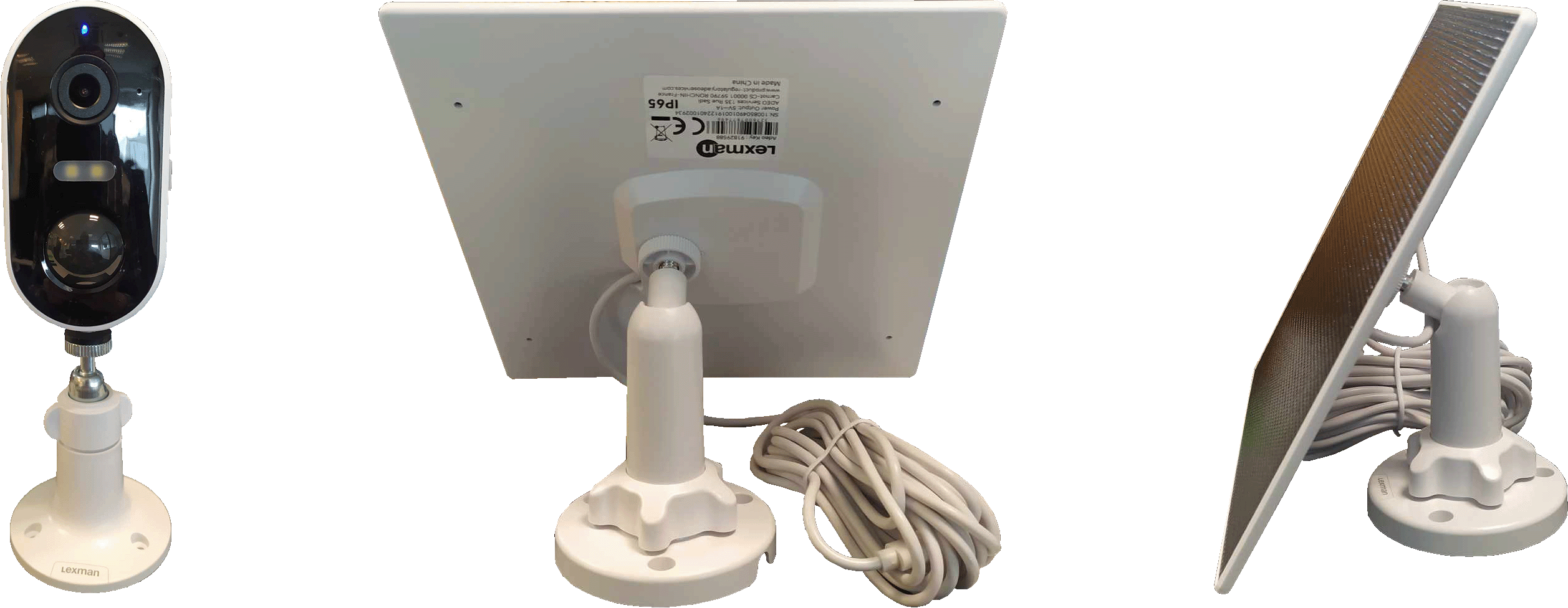

Vue du produit :

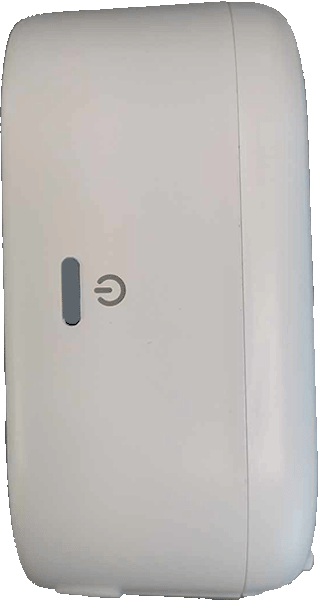

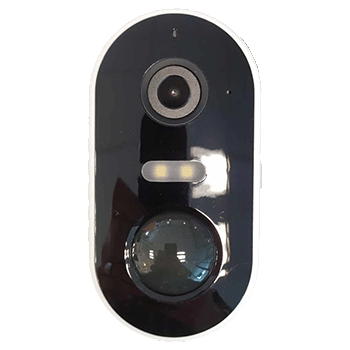

Caméra
Avant	Côté Gauche	Côté droit	Dos	Dessous

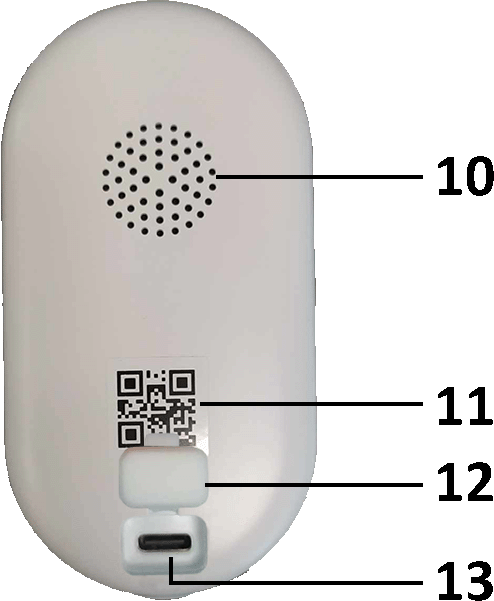

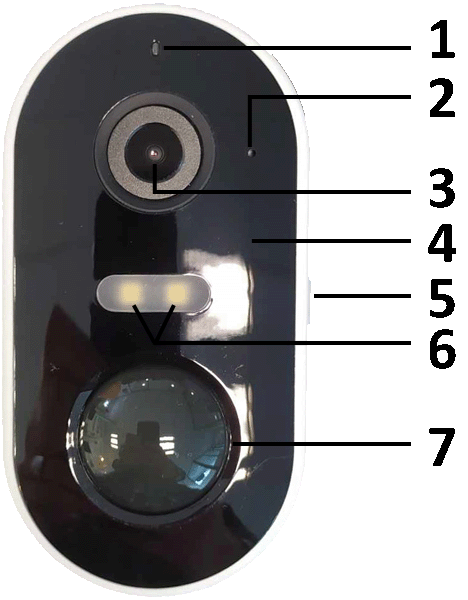

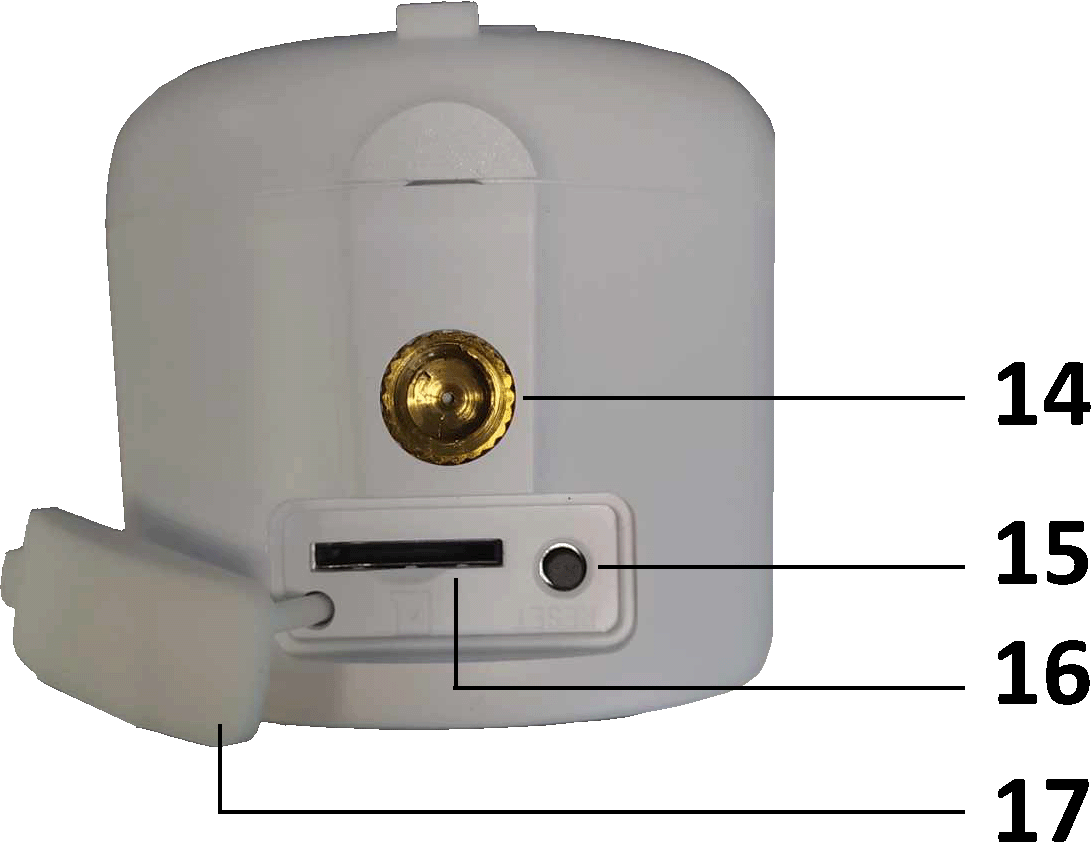

1	Voyant d'état (Éteint, rouge ou bleu)	7	Capteur infrarouge	13	Port d'alimentation USB-C

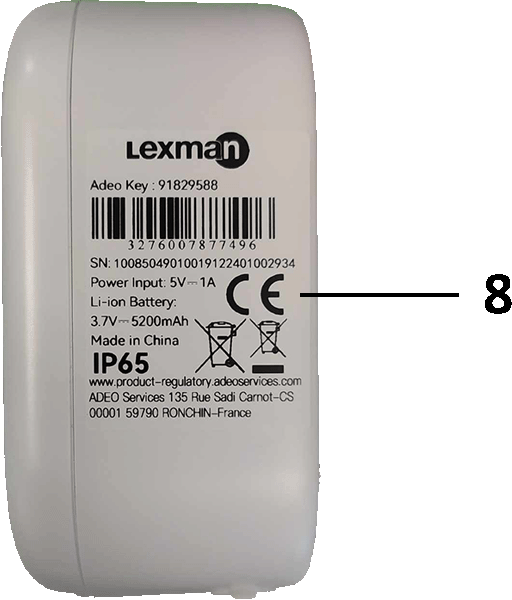

2	Microphone	8	Plaque signalétique	14	Fixation pour le pied

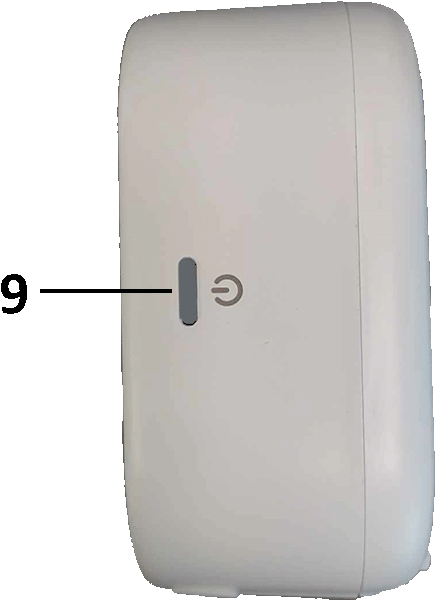

3	Lentille caméra	9	Bouton On / Off et voyant état de charge. (Éteint, rouge ou bleu)	15	Bouton de réinitialisation (Reset)
4	Voyants infrarouges	10	Haut-parleur	16	Fente pour carte micro SD
5	Bouton On / Off	11	QR code d'identification	17	Cache étanche pour l'accès au bouton et à la carte.
6	Éclairage Led blanc	12	Cache étanche pour port USB

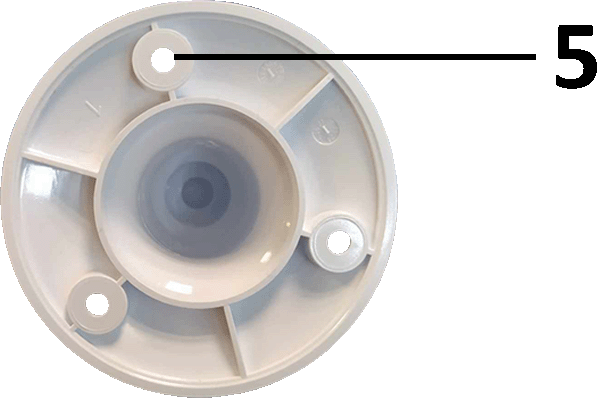

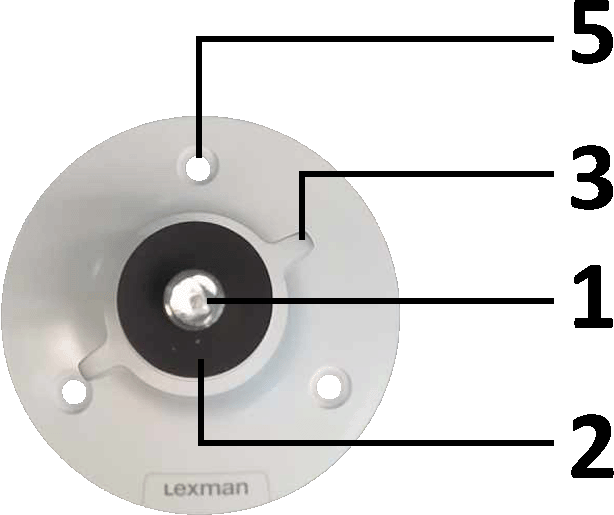

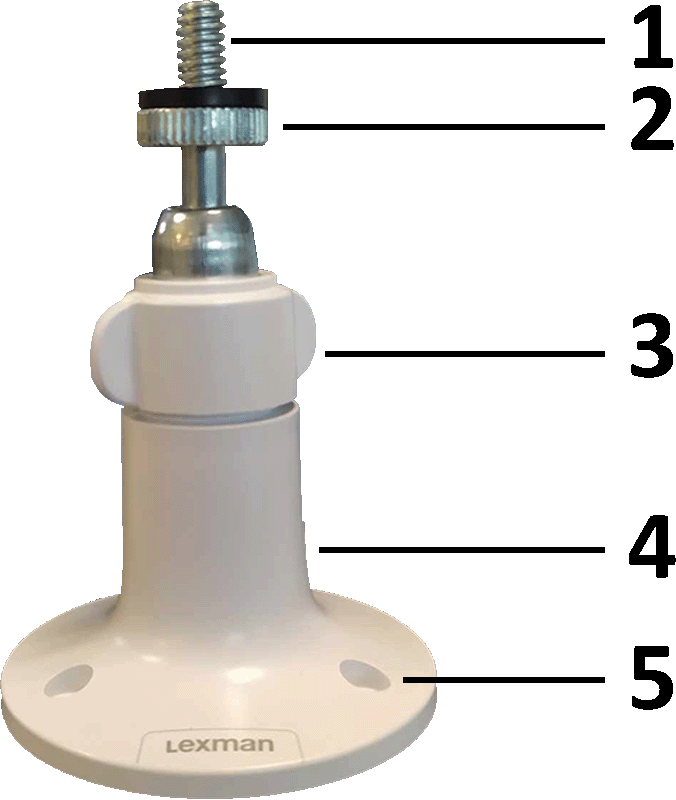

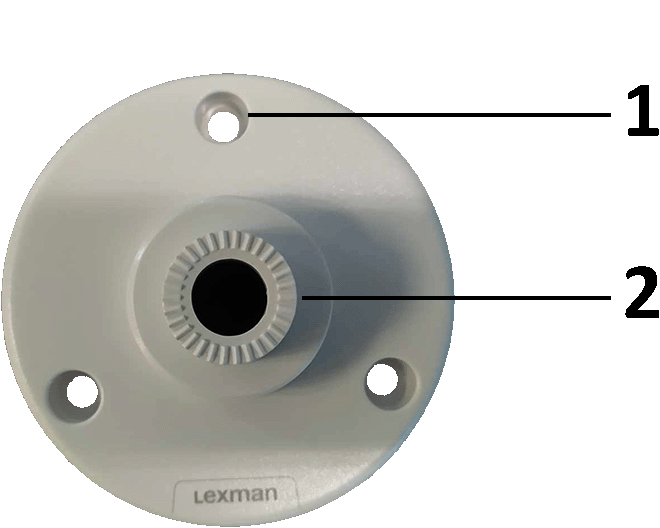

Pied de fixation de la caméra
Face	Dessus	Dessous

1	Vis de fixation pour caméra	4	Pied
2	Écrou de serrage pour caméra	5	Trou de fixation
3	Bague de serrage pour orientation du pied

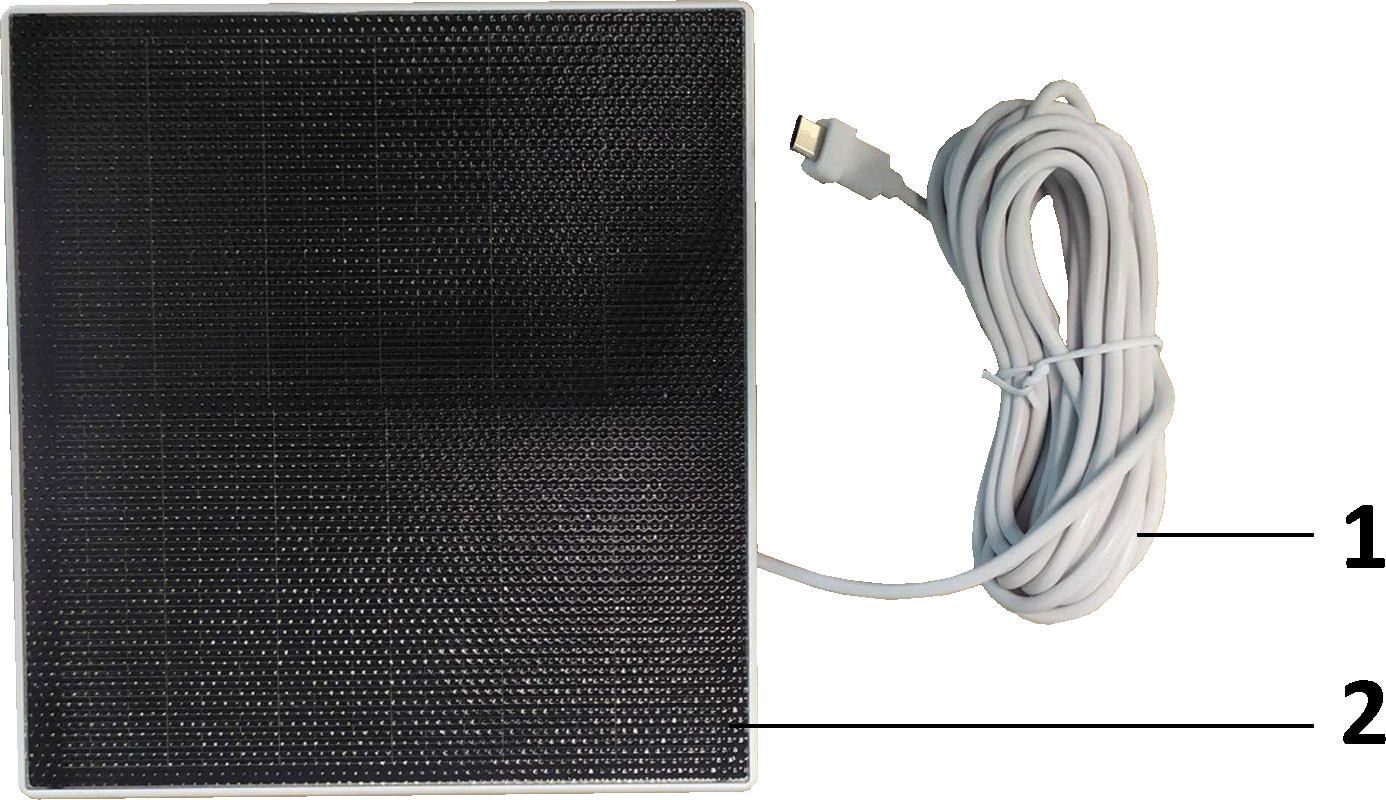

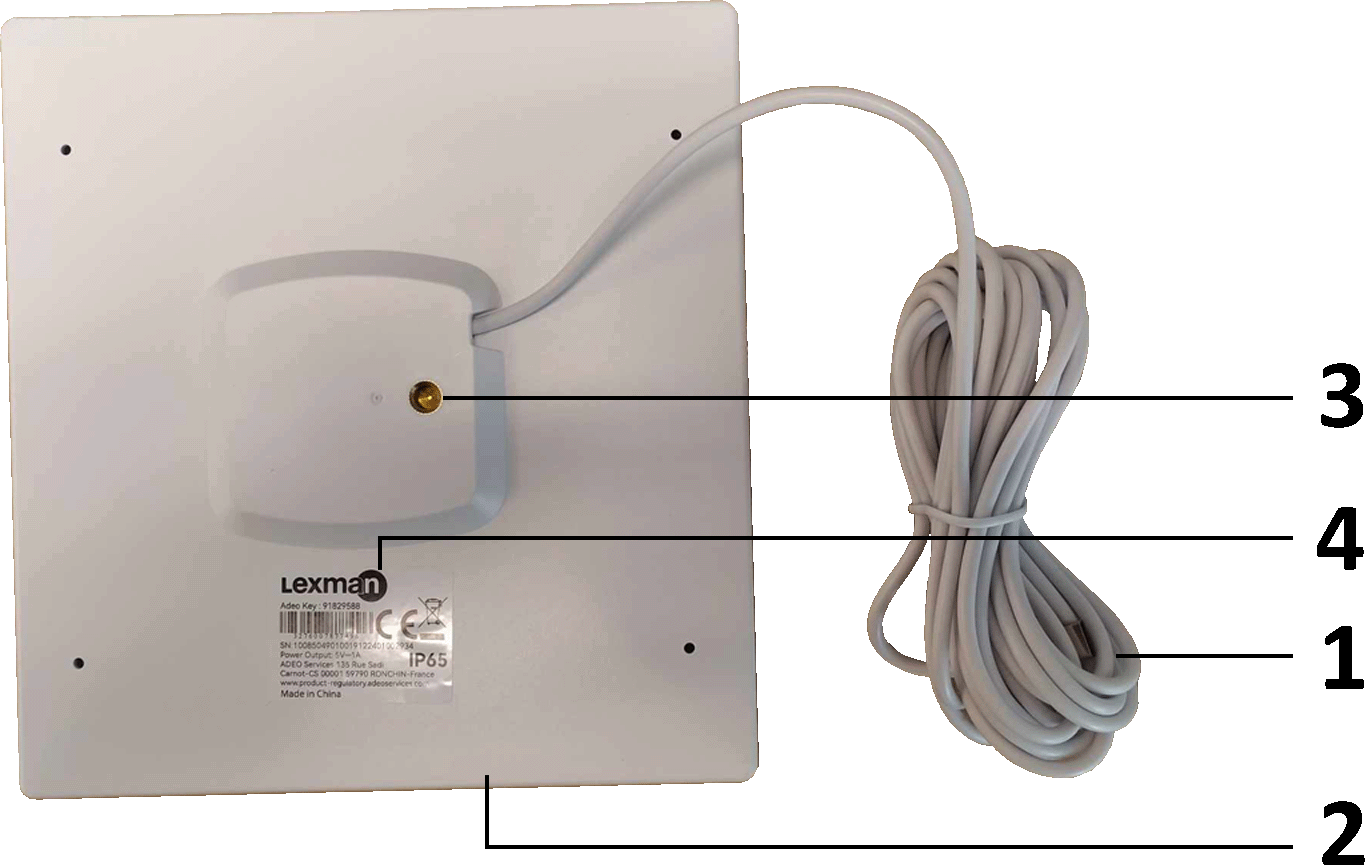

Panneau photovoltaïque
Avant	Arrière

1	Câble d'alimentation USB-C (4 mètres)	3	Fixation pour le pied
2	Panneau photovoltaïque	4	Plaque signalétique

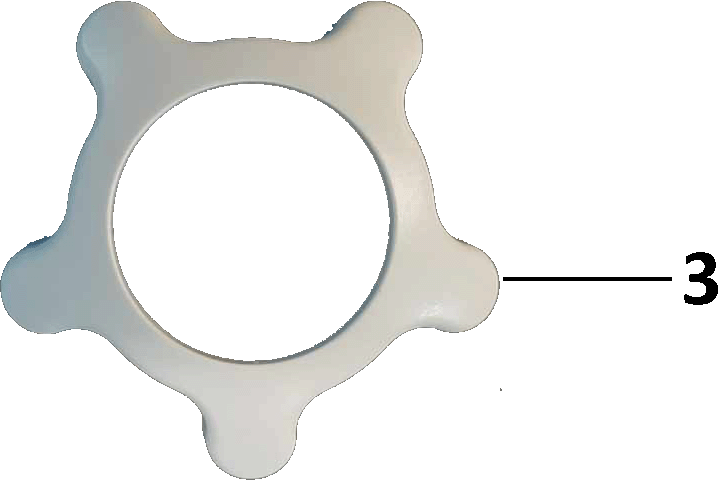

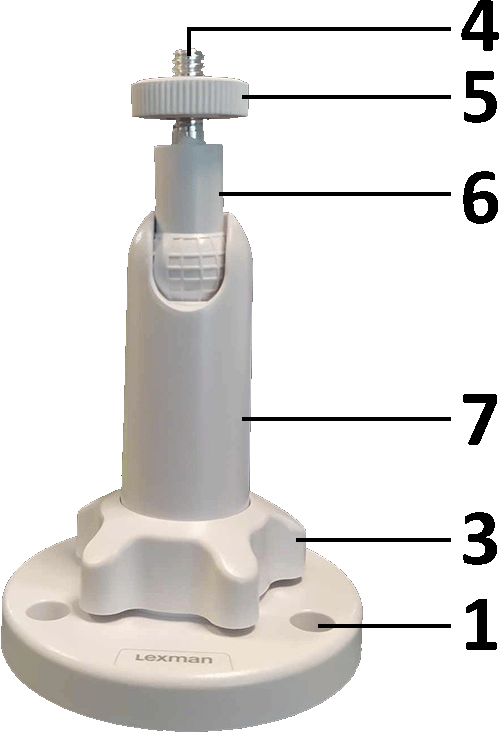

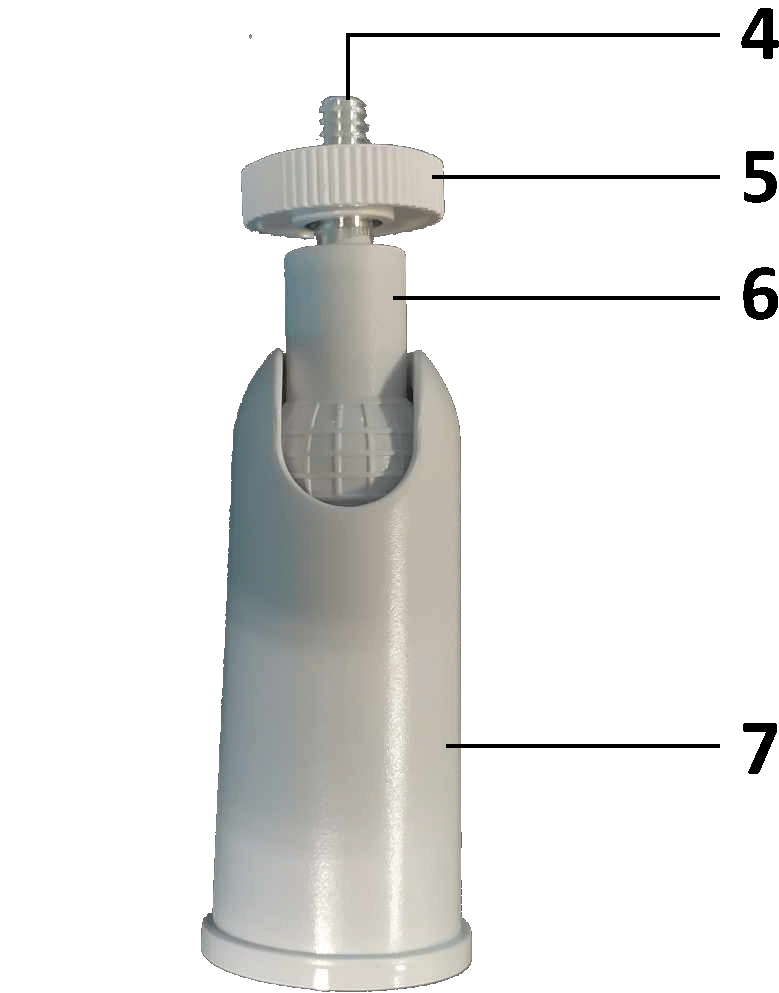

Pied de fixation pour le panneau photovoltaïque
Pièce n°1	Pièce n°2	Pièce n°3	Pied entier

1	Trou de fixation	5	Écrou de serrage pour le panneau photovoltaïque
2	Support pour le manche	6	Manche inclinable
3	Bague de serrage du pied	7	Manche fixe
4	Vis de fixation pour le panneau photovoltaïque





Comment réagit visuellement et sonorement mon objet dans différentes situations ?

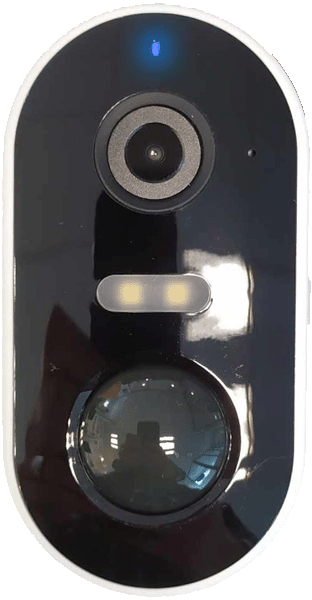

Clignote rouge lentement.	Clignote rouge rapidement.	Clignote bleu lentement.	Bleu fixe.	Voyant s'allume bleu fixe un temps avant de s'éteindre.	Alterne bleu et rouge.
Non connectée. En attente d'association. Aucune information en mémoire	Non connectée. Connexion au réseau Wi-Fi en cours. Information réseau en mémoire	Connectée, non synchronisée. Connecté au réseau Wi-Fi, en attente de synchronisation avec la plateforme	Connectée, synchronisée. Caméra connectée et fonctionnelle.	Connectée, synchronisée. Mouvement détecté, enregistrement de l'événement.	Non connectée. Échec de connexion au réseau Wi-Fi indiqué.

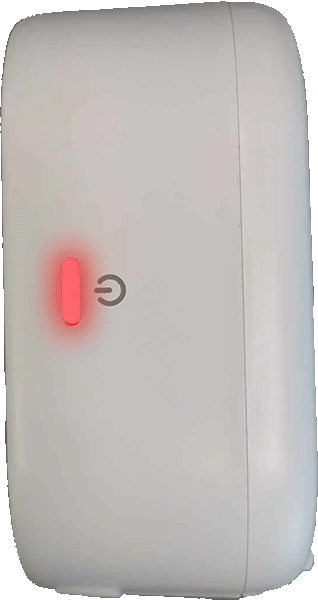

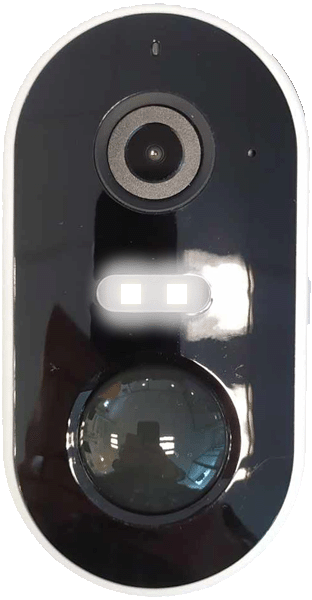

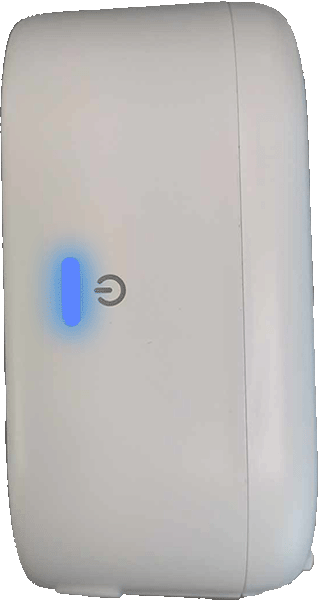

Rouge fixe.	Voyant infrarouge allumé.	Led blanche allumée.	Voyant power éteint.	Voyant power rouge fixe.	Voyant power bleu fixe.

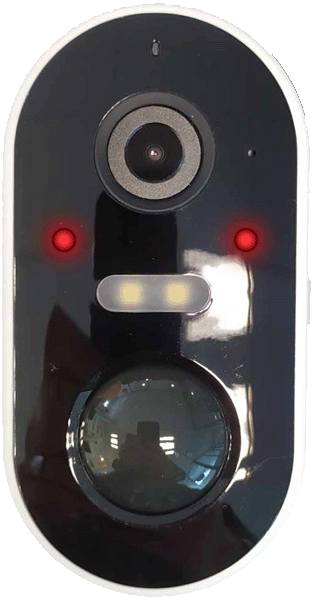

Connecté. Mauvais fonctionnement du réseau Wi-Fi.	Vision nocturne activée. Luminosité insuffisante et vision nocturne en "adaptatif" ou "noir et blanc" .	Led éclairage allumée. Fonction torche activée manuellement ou lorsque la vision. Nocturne est sur "adaptatif" ou "couleur".	Aucune charge Aucune charge détectée par la caméra	Charge en cours. La charge de la caméra est en cours.	Batterie chargée. La batterie est chargée complétement.



Les différents bips de la caméra :



Démarrage (Prêt pour appairage)

Prise en compte des informations données

Echec de connexion au réseau Wi-Fi

Reset



Comment effectuer la réinitialisation de mon objet ?

Effectuer un reset de mon objet connecté

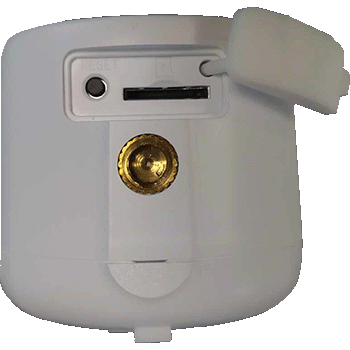

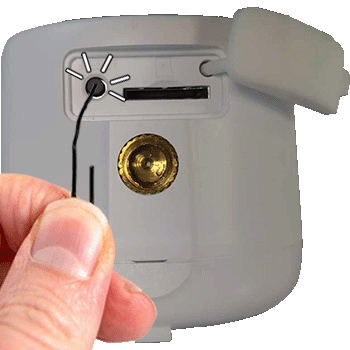

# En dessous de la caméra, retirez le cache étanche et effectuez un appui prolongé sur le bouton reset pendant cinq secondes.
Ouvrez le cache étanche et maintenez le bouton de réinitialisation.	Restez appuyé sur le bouton reset pendant 5 sec.
# Une fois les cinq secondes passées, le voyant va basculer au rouge, la caméra fera un bip à deux tonalités, relâchez, le voyant s'éteindra durant sept secondes environs. Avant de faire un bip à trois tonalités et de se mettre à clignoter rouge lentement. Votre caméra est réinitialisée.
Le voyant passe rouge et un bip a 2 tonalités est audible. Relâchez.	Attendez environs 7 sec. Un bip a 3 tonalités est audible. Le voyant clignote rouge lentement. La caméra est reset avec succès.
