Philips Hue: źródła światła — karta produktu

Contenu article :

Descriptif technique :

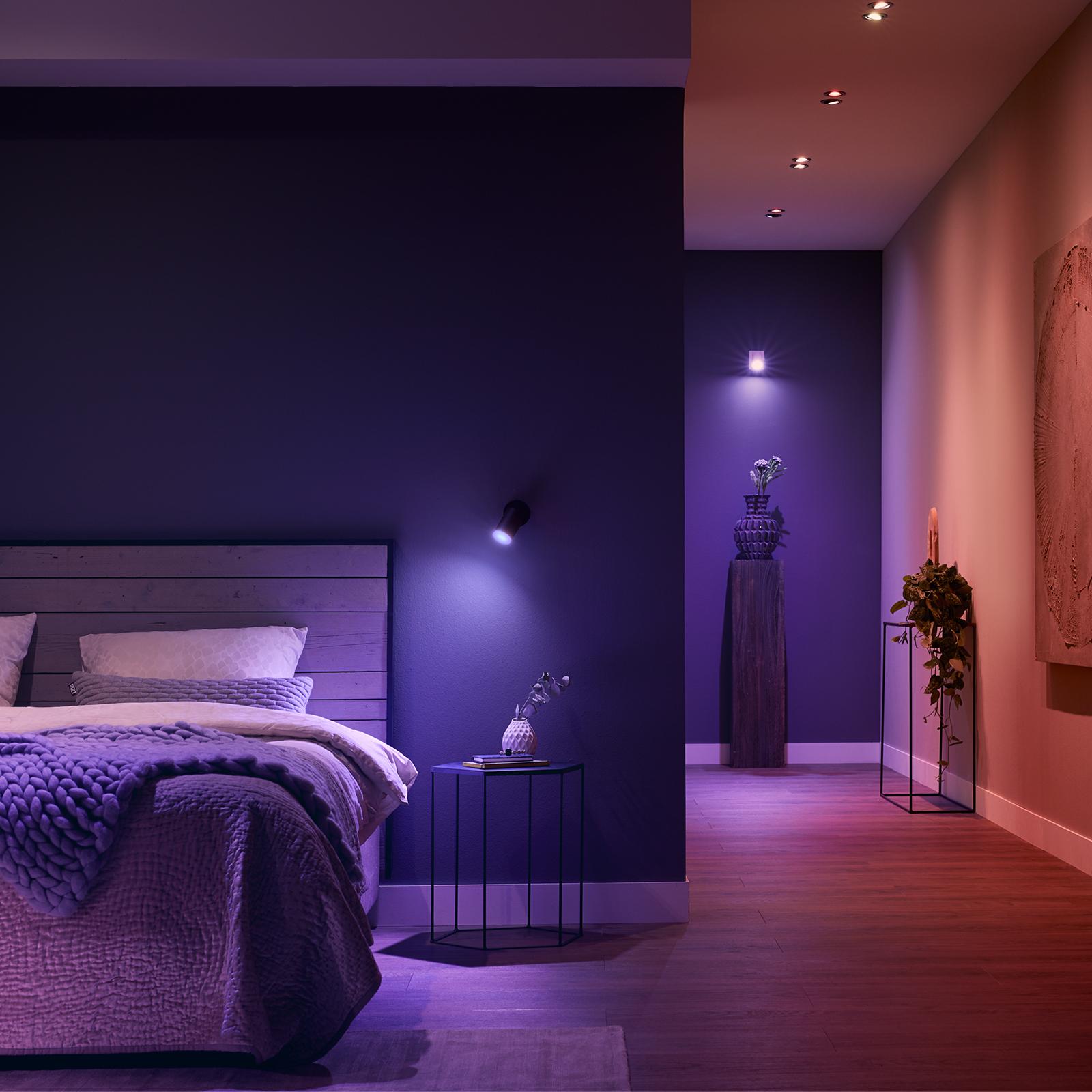

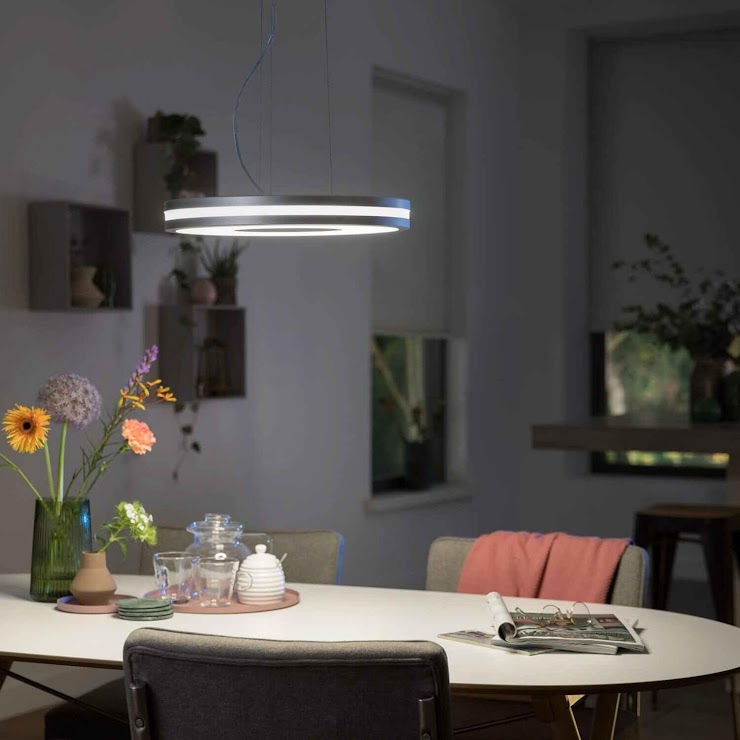

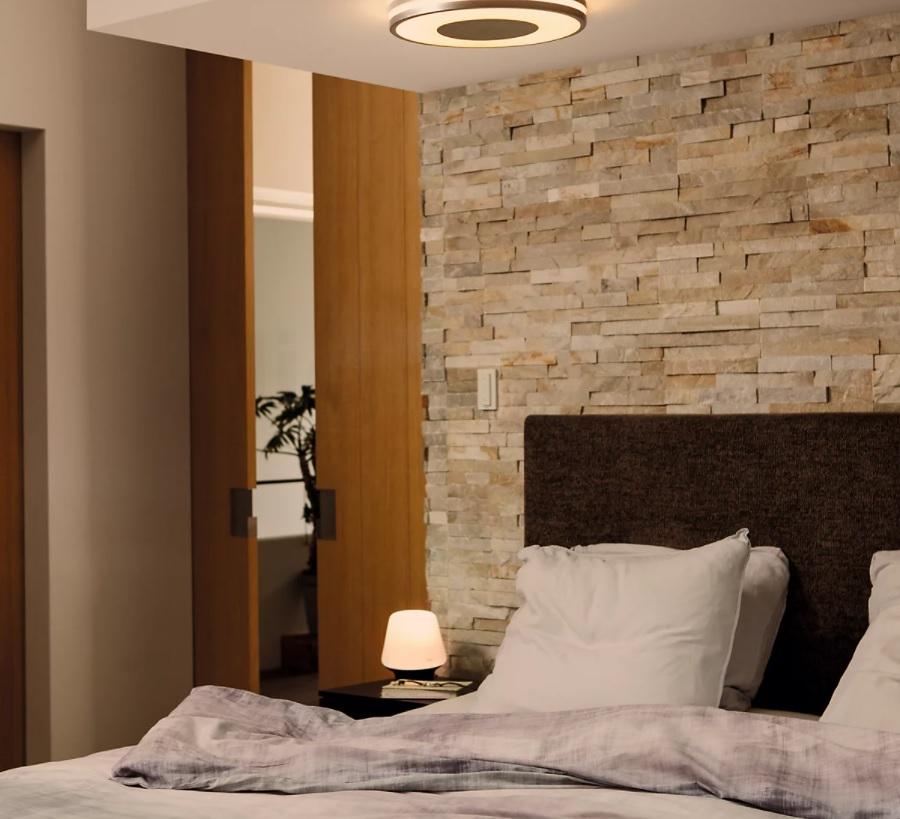

Philips Hue Color Philips Hue White Ambiance Philips Hue White
540d0f57-2974-49fd-a6e9-3799f108e920 44012bc8-731c-41fd-bfca-82c96fc61a52
  • Type : Luminaire connecté (Ampoule, Spot, Ruban LED, plafonnier, etc...)
  • Nécessite la box Enki : Non
  • Pont Philips Hue Obligatoire pour l'importation des produits dans ENKI
  • Retour d'état : Oui
  • Protocole radio : Bluetooth et Zigbee (Avec connexion à l'application Bluetooth ou au pont Hue Bridge en Zigbee)
  • Appairage via application Phillips Hue (iOS version 11 ou ultérieure, Android version 7.0 ou ultérieure)
  • Température de couleur : 2000K-6500K +16 millions colors
  • Tension entrée : 220V-240V
  • Durée de vie : 25 000 h
  • Rendement en lumen : 806 lm à 4 000 K
  • Nombre de cycles d'allumage : 50 000
  • Type : Luminaire connecté (Ampoule, Spot, plafonnier, etc...)
  • Nécessite la box Enki : Non
  • Pont Philips Hue Obligatoire pour l'importation des produits dans ENKI
  • Retour d'état : Oui
  • Protocole radio : Bluetooth et Zigbee (Avec connexion à l'application Bluetooth ou au pont Hue Bridge en Zigbee)
  • Appairage via application Phillips Hue (iOS version 11 ou ultérieure, Android version 7.0 ou ultérieure)
  • Température de couleur : 2200K-6500K
  • Tension entrée : 220V-240V
  • Durée de vie : 25 000 h
  • Rendement en lumen : 806 lm à 4 000 K
  • Nombre de cycles d'allumage : 50 000
  • Type : Luminaire connecté (Ampoule, Spot, etc...)
  • Nécessite la box Enki : Non
  • Pont Philips Hue Obligatoire pour l'importation des produits dans ENKI
  • Retour d'état : Oui
  • Protocole radio : Bluetooth et Zigbee (Avec connexion à l'application Bluetooth ou au pont Hue Bridge en Zigbee)
  • Appairage via application Phillips Hue (iOS version 11 ou ultérieure, Android version 7.0 ou ultérieure)
  • Température de couleur : 2700K (warm white)
  • Tension entrée : 220V-240V
  • Durée de vie : 25 000 h
  • Rendement en lumen : 806 lm
  • Nombre de cycles d'allumage : 50 000

Fonctionnalité du produit dans l'application ENKI :

Philips Hue Color

Fonctionnalité de l'objet Propriétés Intégration dans un scénario
Actions Déclencheurs Conditions
Allumer / Éteindre

Fonction "ON" - "OFF" du produit

 ✔ ✘ ✘
Changer la couleur / Teinte / Saturation Change la couleur diffusée par l'ampoule ✔ ✘ ✘
Changer la température de blanc

Température de blanc :

De 2200K à 6500K

 ✔ ✘ ✘
Changer la puissance de luminosité Min : 0% / Max : 100% / Pas : 1% ✔ ✘ ✘

Fonction minuteur :

Éteindre dans / Allumer dans

Définir un temps dans la journée pour mettre en "OFF" ou "ON" l'objet

 ✘ ✘ ✘
Fonction minuteur :

Annuler le minuteur

"STOP" le minuteur mise en place "Éteindre dans ou allumer dans"

 ✘ ✘ ✘

Programmation

Définir une heure de début et l'état de l'objet

Définir une heure de fin et l'état de l'objet  (facultatif)

Choisir les jours d'exécution

 ✘ ✘ ✘

Philips Hue White Ambiance

Fonctionnalité de l'objet Propriétés Intégration dans un scénario
Actions Déclencheurs Conditions
Allumer / Éteindre

Fonction "ON" - "OFF" du produit

 ✔ ✘ ✘
Changer la température de blanc

Température de blanc :

De 2200K à 6500K

 ✔ ✘ ✘
Changer la puissance de luminosité Min : 0% / Max : 100% / Pas : 1% ✔ ✘ ✘

Fonction minuteur :

Éteindre dans / Allumer dans

Définir un temps dans la journée pour mettre en "OFF" ou "ON" l'objet

 ✘ ✘ ✘

<
