Wymagania wstępne do instalacji i użytkowania :
* Wymagania dla aplikacji Enki: Dostęp do internetu oraz telefon z systemem operacyjnym minimum: Android: 7 / iOS: 15
Protokół komunikacyjny :
Dostępne kraje :
Dostępny zwrot stanu :
Sterowanie głosowe Alexa :
- Nie bezpośrednio, ale możliwe przez scenariusze ręczne
Sterowanie głosowe Google Home :
- Nie bezpośrednio, ale możliwe przez scenariusze ręczne
Zawartość artykułu :
Opis techniczny :
|
Somfy Freevia 280 - Somfy Freevia 290 - Somfy Freevia 300 - Somfy LS 420
|
Somfy Freevia 390 - Somfy Freevia 400 -
|
 |
|
- Typ: Elektryczna brama przesuwna podłączona
- Wymaga boxa Enki: Tak / Box ENKI V1
- Zwrot stanu: Nie
- Protokół radiowy: RTS
- Częstotliwość radiowa: 433,42 MHz
- Zasięg: 200 m na otwartej przestrzeni. (20 m przez 2 ściany nośne)
- Napięcie zasilania: 230 V~ / 24V solarne
- Typ silnika: 24 Vdc
- Moc silnika: 150 W
- Maksymalna moc pobierana (z oświetleniem strefy): 600 W
- Zużycie w trybie czuwania: 4,5 W
- Średnia częstotliwość operacji: 20 cykli/dzień
- Prędkość otwarcia: 3 m w 16 s, poza strefą zwalniania (20 cm)
- Automatyczne wykrywanie przeszkód: Zgodne z normą EN 12 453
- Temperatura pracy: - 20°C do + 60°C
- Ochrona termiczna: Tak
- Stopień ochrony: IP 44
- Wbudowany odbiornik radiowy: Tak
-
Piloty:
- Częstotliwość radiowa: 433,42 MHz
- Zasięg użytkowy: ~50 m
- Ilość możliwa do zapamiętania: 16
-
Możliwe połączenia:
- Wyjście na lampę ostrzegawczą: Migająca, 24 V, 10 W
- Wyjście oświetlenia strefy, styk zasilany: max 500 W (230 V~)
- Wyjście zasilania akcesoriów: 24 V - max 15 W, tylko przy 230V
- Wejście baterii awaryjnej: Tak
- Wejście fotokomórek: Tak (BUS)
- Wejście sterowania typu styk beznapięciowy: Tak, tylko przy 230V
|
- Typ: Elektryczna brama przesuwna podłączona
- Wymaga boxa Enki: Tak / Box ENKI V1
- Zwrot stanu: Nie
- Protokół radiowy: RTS
- Częstotliwość radiowa: 433,42 MHz
- Zasięg: 200 m na otwartej przestrzeni. (20 m przez 2 ściany nośne)
- Napięcie zasilania: 230 V-50 Hz / 24 V (solar)
- Typ silnika: 24 Vdc
- Moc silnika: 120 W
- Maksymalna moc pobierana (z oświetleniem strefy): 600 W
- Zużycie w trybie czuwania: 3,5 W
-
Średnia częstotliwość operacji:
- 20 cykli/dzień
- 10 cykli/dzień przy solarnym zasilaniu
- Prędkość otwarcia: 16 s dla bramy 150 kg/3m
- Automatyczne wykrywanie przeszkód: Zgodne z normą EN 12 453
- Temperatura pracy: - 20°C do + 60°C
- Ochrona termiczna: Tak
- Stopień ochrony: IP 44
- Wbudowany odbiornik radiowy: Tak
-
Piloty:
- Częstotliwość radiowa: 433,42 MHz < 10 mW
- Zasięg użytkowy: ~ 30 m
- Ilość możliwa do zapamiętania: 16
-
Możliwe połączenia:
- Wyjście na lampę ostrzegawczą: Migająca, 24 V, 10 W
- Wyjście oświetlenia strefy, styk zasilany: max 500 W przy 230 V (tylko halogen lub żarówka tradycyjna)
- Wyjście zasilania akcesoriów: 24 Vdc / max 15 W
- Wejście baterii awaryjnej: Tak
- Wejście fotokomórek: Tak
- Wejście sterowania typu styk beznapięciowy: Tak (nie działa przy zasilaniu bateryjnym lub solarnym)
|
|
Somfy Freevia 600 - Somfy Go SLG 7 - Somfy LS 430
|
Somfy LS 440 - Somfy Slidymoove 300 |
|
 |
- Typ: Elektryczna brama przesuwna podłączona
- Wymaga boxa Enki: Tak / Box ENKI V1
- Zwrot stanu: Nie
- Protokół radiowy: RTS
- Częstotliwość radiowa: 433,42 MHz
- Zasięg: 200 m na otwartej przestrzeni. (20 m przez 2 ściany nośne)
- Napięcie zasilania: 230 V~ / solarne
- Typ silnika: 24 Vdc
- Moc silnika: 150 W
- Maksymalna moc pobierana (z oświetleniem strefy): 600 W
- Zużycie w trybie czuwania: 4,5 W
- Średnia częstotliwość operacji: 20 cykli/dzień
-
Prędkość otwarcia:
- Normalna: 3 m w 16 s, poza strefą zwalniania (20 cm)
- Szybka: 3 m w 11 s, poza strefą zwalniania (20 cm)
- Automatyczne wykrywanie przeszkód: Zgodne z normą EN 12 453
- Temperatura pracy: - 20°C do + 60°C
- Ochrona termiczna: Tak
- Stopień ochrony: IP 44
- Wbudowany odbiornik radiowy: Tak
-
Piloty:
- Częstotliwość radiowa: 433,42 MHz < 10 mW
- Zasięg użytkowy: ~ 50 m
- Ilość możliwa do zapamiętania: 16
-
Możliwe połączenia:
- Wyjście na lampę ostrzegawczą: Migająca, 24 V, 10 W
- Wyjście oświetlenia strefy, styk zasilany: max 500 W (230 V~)
- Wyjście zasilania akcesoriów: 24 V - max 15 W, tylko przy 230V
- Wejście baterii awaryjnej: Tak
- Wejście fotokomórek: Tak (BUS)
- Wejście sterowania typu styk beznapięciowy: Tak, tylko przy 230V
|
- Typ: Elektryczna brama przesuwna podłączona
- Wymaga boxa Enki: Tak / Box ENKI V1
- Zwrot stanu: Nie
- Protokół radiowy: RTS
- Częstotliwość radiowa: 433,42 MHz
- Zasięg: 200 m na otwartej przestrzeni. (20 m przez 2 ściany nośne)
- Napięcie zasilania: 230 V-50 Hz / 24 V (solar)
- Typ silnika: 24 V
- Moc silnika: 120 W
- Maksymalna moc pobierana (z oświetleniem strefy): 600 W
- Zużycie w trybie czuwania: 3,5 W
-
Średnia częstotliwość operacji :
- 20 cykli/dzień
- 10 cykli/dzień przy zasilaniu solarnym
-
Prędkość otwarcia: 16 s dla bramy 150 kg/3m
Automatyczne wykrywanie przeszkód: Zgodne z normą EN 12 453
- Temperatura pracy: - 20°C do + 60°C
- Ochrona termiczna: Tak
- Stopień ochrony: IP 44
- Wbudowany odbiornik radiowy: Tak
-
Piloty:
- Częstotliwość radiowa: 433,42 MHz < 10 mW
- Zasięg użytkowy: ~ 30 m
- Ilość możliwa do zapamiętania: 16
-
Możliwe połączenia:
- Wyjście na lampę ostrzegawczą: Migająca, 24 V, 10 W
- Wyjście oświetlenia strefy, styk zasilany: max 500 W przy 230 V (tylko halogen lub żarówka tradycyjna)
- Wyjście zasilania akcesoriów: 24 Vdc / max 15 W
- Wejście baterii awaryjnej: Tak
- Wejście fotokomórek: Tak
- Wejście sterowania typu styk beznapięciowy: Tak (nie działa przy zasilaniu bateryjnym lub solarnym)
|
| Somfy LS 650 - Somfy Slidymoove 600/600 XL |
Somfy Elixo 500 |
|
 |
- Typ: Elektryczna brama przesuwna podłączona
- Wymaga boxa Enki: Tak / Box ENKI V1
- Zwrot stanu: Nie
- Protokół radiowy: RTS
- Częstotliwość radiowa: 433,42 MHz
- Zasięg: 200 m na otwartej przestrzeni. (20 m przez 2 ściany nośne)
- Napięcie zasilania: 230 V-50 Hz / 24 V (solar)
- Typ silnika: 24 V
- Moc silnika: 120 W
- Maksymalna moc pobierana (z oświetleniem strefy): 600 W
- Zużycie w trybie czuwania: 3,5 W
-
Średnia częstotliwość operacji :
- 20 cykli/dzień
- 10 cykli/dzień przy zasilaniu solarnym
-
Prędkość otwarcia: 14 s dla bramy 150 kg/3m
Automatyczne wykrywanie przeszkód: Zgodne z normą EN 12 453
- Temperatura pracy: - 20°C do + 60°C
- Ochrona termiczna: Tak
- Stopień ochrony: IP 44
- Wbudowany odbiornik radiowy: Tak
-
Piloty:
- Częstotliwość radiowa: 433,42 MHz < 10 mW
- Zasięg użytkowy: ~ 30 m
- Ilość możliwa do zapamiętania: 16
-
Możliwe połączenia:
- Wyjście na lampę ostrzegawczą: Migająca, 24 V, max 10 W
- Wyjście oświetlenia strefy, styk zasilany: max 500 W przy 230 V (tylko halogen lub żarówka tradycyjna)
- Wyjście zasilania akcesoriów: 24 Vdc / max 15 W
- Wejście baterii awaryjnej: Tak
- Wejście fotokomórek: Tak
- Wejście sterowania typu styk beznapięciowy: Tak (nie działa przy zasilaniu bateryjnym lub solarnym)
|
- Typ: Elektryczna brama przesuwna podłączona
- Wymaga boxa Enki: Tak / Box ENKI V1
- Zwrot stanu: Nie
- Protokół radiowy: RTS
- Częstotliwość radiowa: 433,42 Mhz
-
Zasięg: 200 m na otwartej przestrzeni. (20 m przez 2 ściany nośne)
---===ELIXO 500 24 V===---
- Zasilanie sieciowe: 230V (+ lub -)10%, 50 Hz
- Zasilanie silnika: 24 Vdc
- Obroty silnika: 3500 obr/min
- Pobór mocy: 70 W
- Maksymalny pobór prądu: 0,5 A (23 Vac) - 1 A (110 Vac)
- Przełożenie: 1/44
- Obroty na wyjściu: 79 obr/min
- Zębatka: Moduł 4 mm (14 zębów)
- Prędkość bramy: 12 m/min
- Maksymalna waga bramy: 500 kg
- Maksymalny moment obrotowy: 20 Nm
- Smarowanie: Stały smar
- Ręczne operacje: Mechaniczne odłączenie z uchwytem
- Wykrywanie przeszkód: Elektroniczny ogranicznik momentu
- Liczba cykli dziennie: 30
- Jednostka sterująca: Zintegrowana z wyświetlaczem LCD
- Bateria zapasowa (opcjonalnie): 2 baterie 12V 1,2 Ah
- Temperatura pracy: -15 °C do +60 °C
- Stopień ochrony: IP24
- Waga: 7 kg (około 70 N)
- Zasilanie akcesoriów: 24 Vac (180 mA)
- Czas automatycznego zamknięcia: 3 do 120 s
- Czas pracy: 120 s
- Czas otwarcia dla pieszych: 7 s stały
- Przerwa odwrócenia: około 1 s
- Połączenie lampy ostrzegawczej: max 24 V, 25 W
- Bezpiecznik: 250 V T à,62 A i T 1 A
- Wbudowany odbiornik radiowy: Tak
- Liczba pamiętanych pilotów: 36
- Impedancja anteny: 50 Ohm (RG58)
---===ELIXO 500 230 V===---
- Zasilanie sieciowe: 230V (+ lub -)10%, 50 Hz
- Zasilanie silnika: 230 Vac
- Obroty silnika: 1400 obr/min
- Pobór mocy: 290 W
- Maksymalny pobór prądu: 1,5 A (230 V) - 3 A (110 V)
- Kondensator: 10 uF (230 V) - 40 uF (110 V)
- Ochrona termiczna: 110°C
- Klasa izolacji: F
- Przełożenie: 1/30
- Obroty na wyjściu: 48 obr/min
- Zębatka: Moduł 4 mm (14 zębów)
- Prędkość bramy: 8.5 m/min
- Maksymalna waga bramy: 500 kg
- Maksymalny moment obrotowy: 20 Nm
- Smarowanie: Stały smar
- Ręczne operacje: Mechaniczne odłączenie z uchwytem
- Wykrywanie przeszkód: Sprzęgło cierne
- Liczba cykli dziennie: 100
- Jednostka sterująca: Zintegrowana
- Temperatura pracy: -15 °C do +60 °C
- Stopień ochrony: IP24
- Waga: 15 kg
- Zasilanie akcesoriów: 24 V (maks. 0,2 A poboru)
- Czas automatycznego zamknięcia: 0 do 90 s
- Czas pracy: 0 do 120 s
- Czas otwarcia dla pieszych: 7 s stały
- Przerwa odwrócenia: około 1 s
- Połączenie lampy ostrzegawczej: max 230 V, 15 W
- Bezpiecznik: 250 V T à,62 A i T 1 A
- Wbudowany odbiornik radiowy: Tak
- Liczba pamiętanych pilotów: 36
- Impedancja anteny: 50 Ohm (RG58)
|

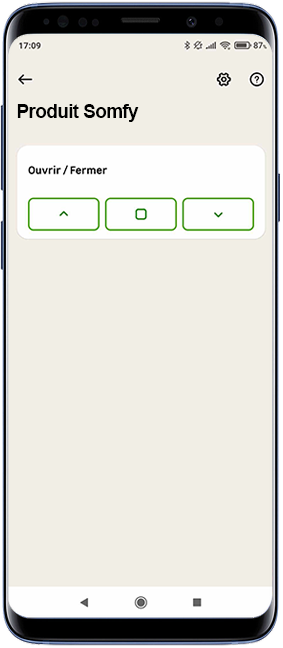

Funkcjonalność produktu w aplikacji ENKI :
| Funkcjonalność urządzenia |
Właściwości |
Integracja w scenariuszu |
| Akcje |
Wyzwalacze |
Warunki |
| Otwórz / Zamknij |
Otwiera lub zamyka bramę |
✔ |
✘ |
✘ |
| Zatrzymaj |
Zatrzymuje ruch bramy |
✘ |
✘ |
✘ |
 |
 |

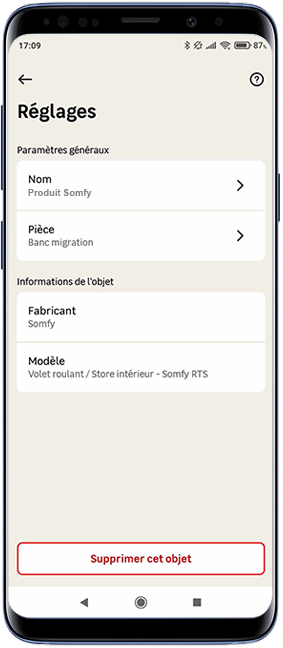

| Strona sterowania |
Ustawienia |

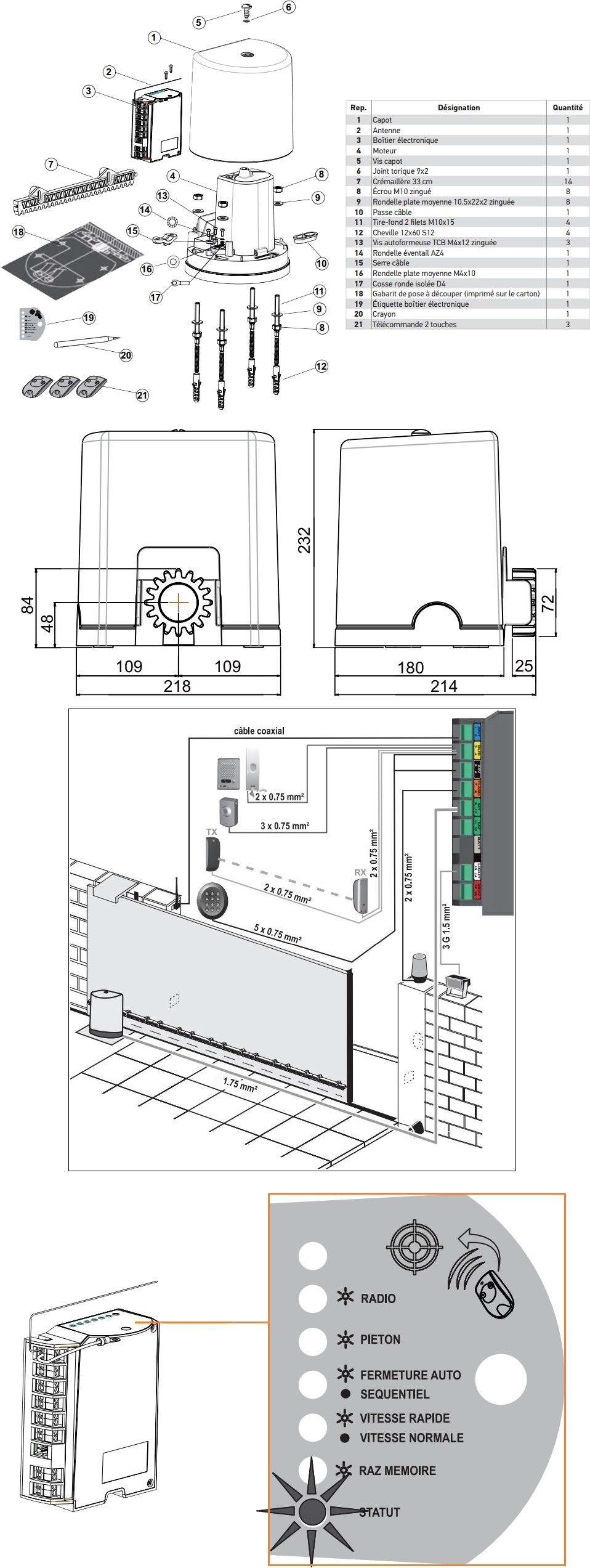

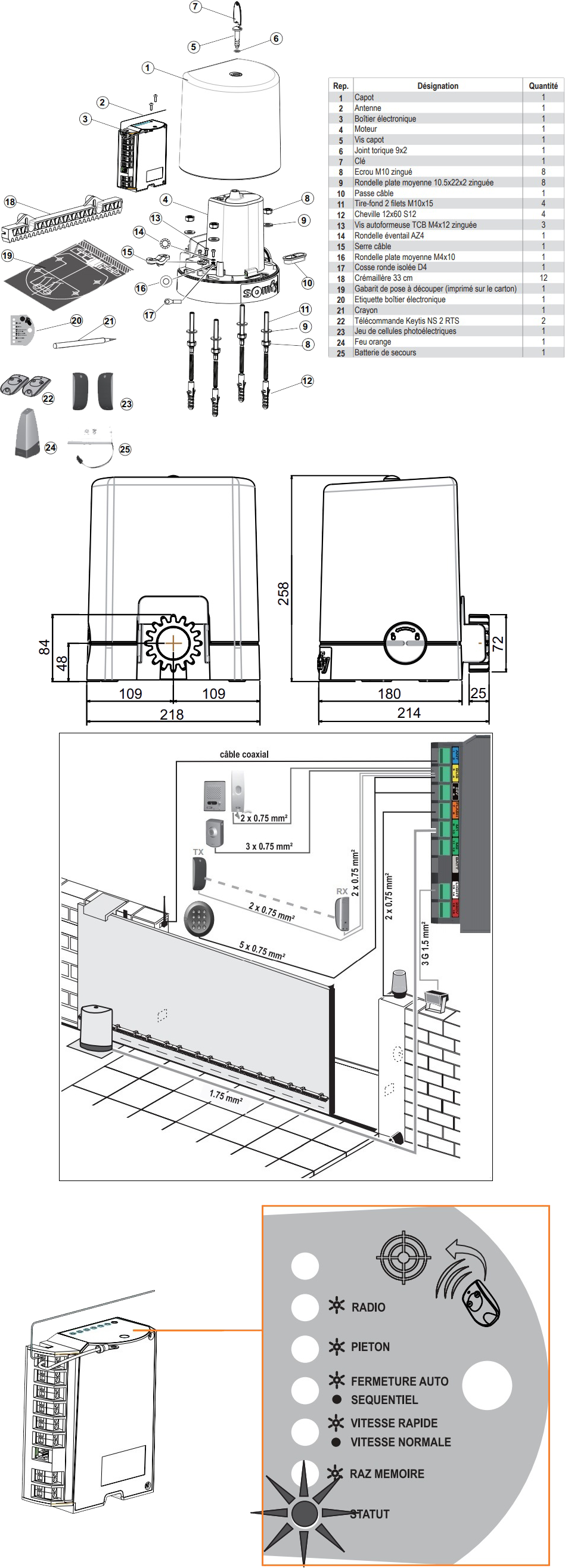

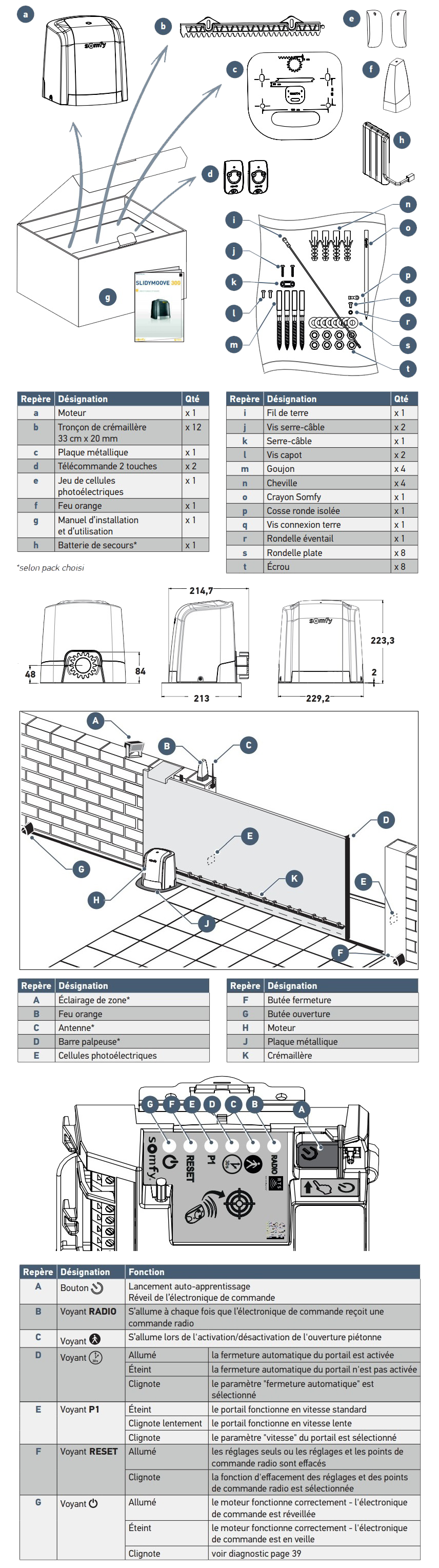

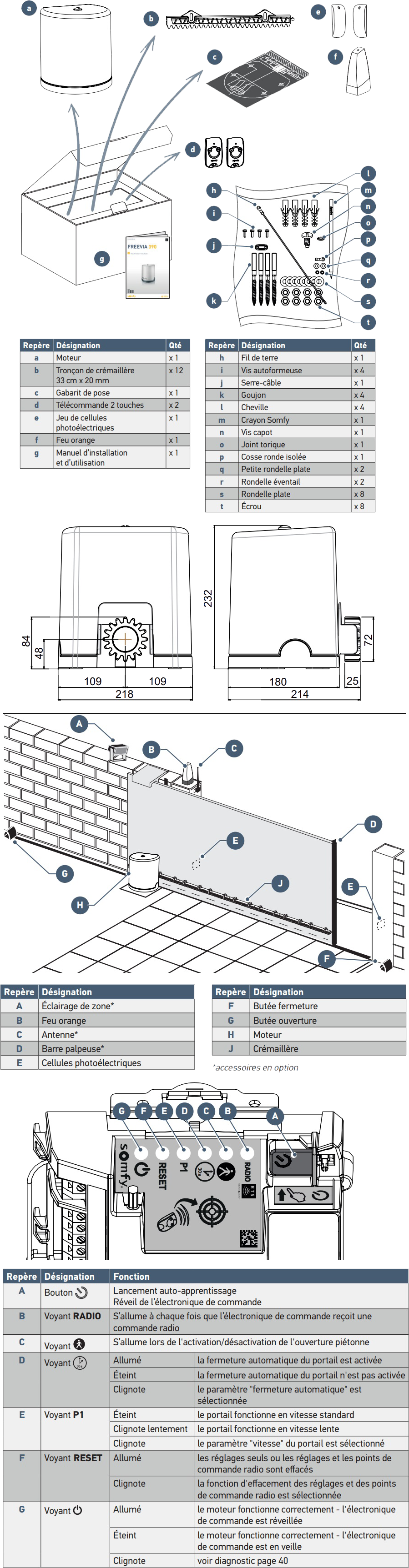

Widok produktu :
|

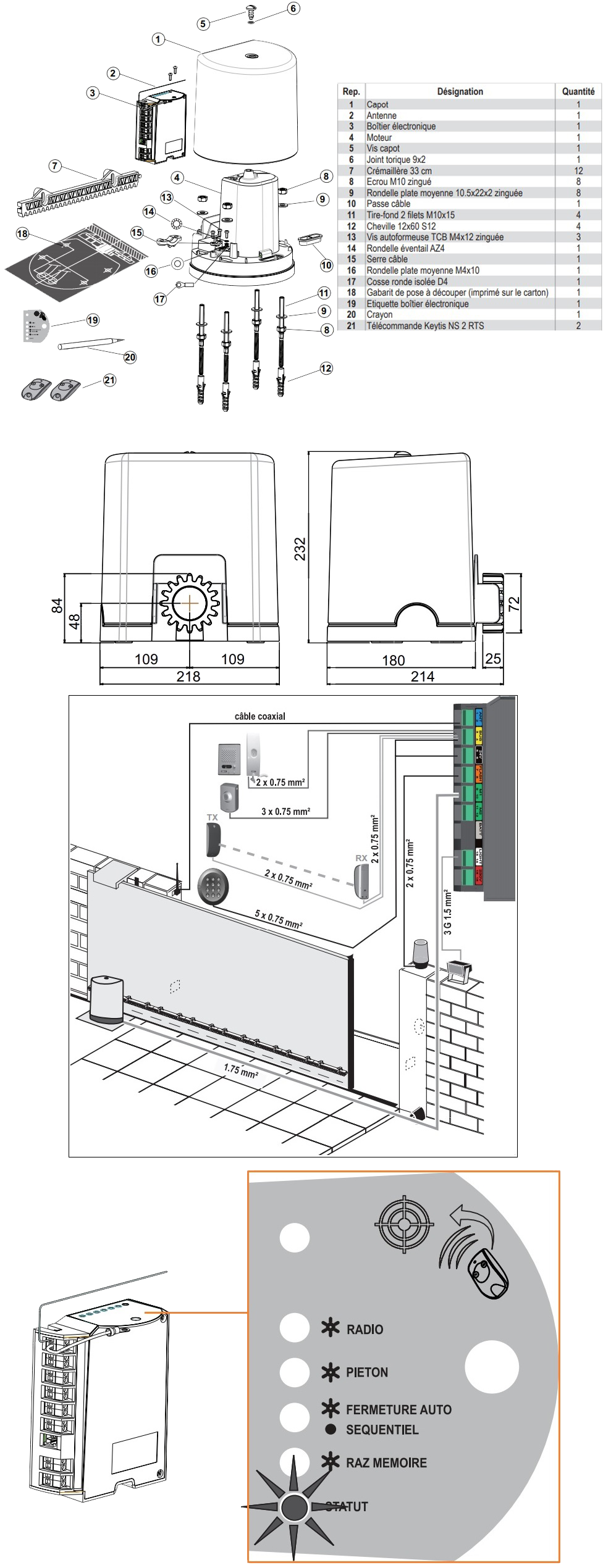

Somfy Freevia 280 - Somfy Freevia 290 - Somfy Freevia 300 - Somfy LS 420
|
Somfy Freevia 390 - Somfy Freevia 400 -
|
 |
 |
|
Somfy Freevia 600 - Somfy LS 430
|
Somfy Go SLG 7 |
 |
 |

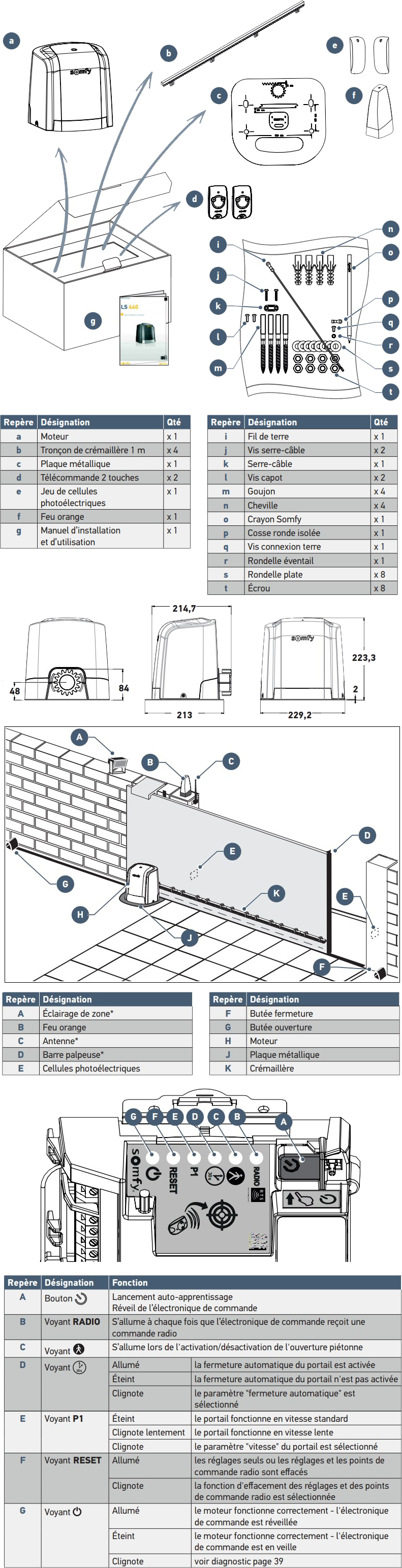

| Somfy LS 440 |

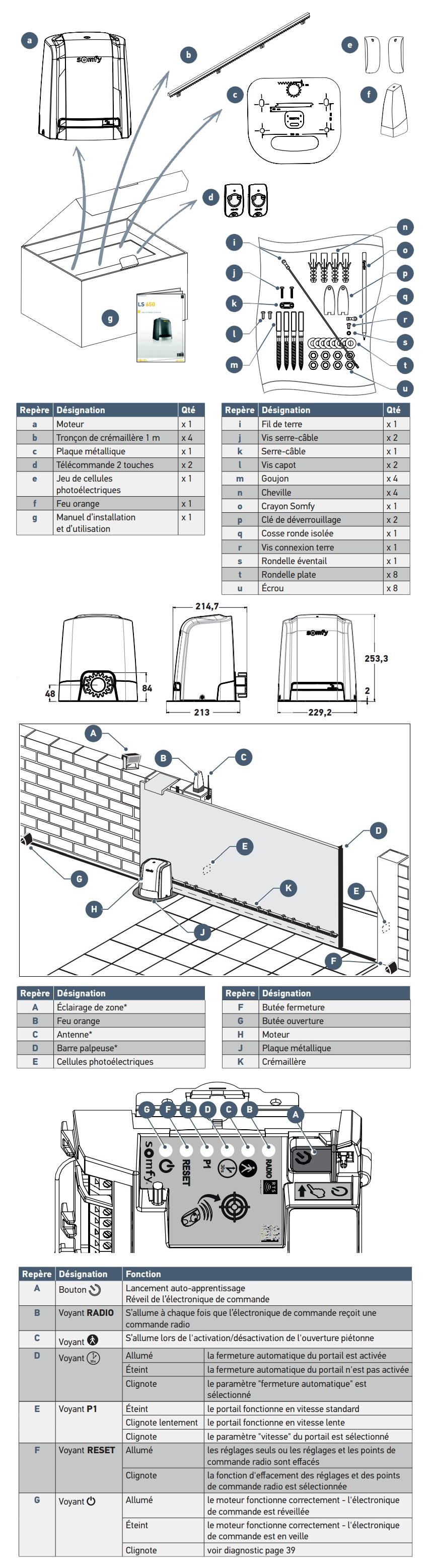

Somfy LS 650 |
 |
 |
| Somfy Slidymoove 300 |

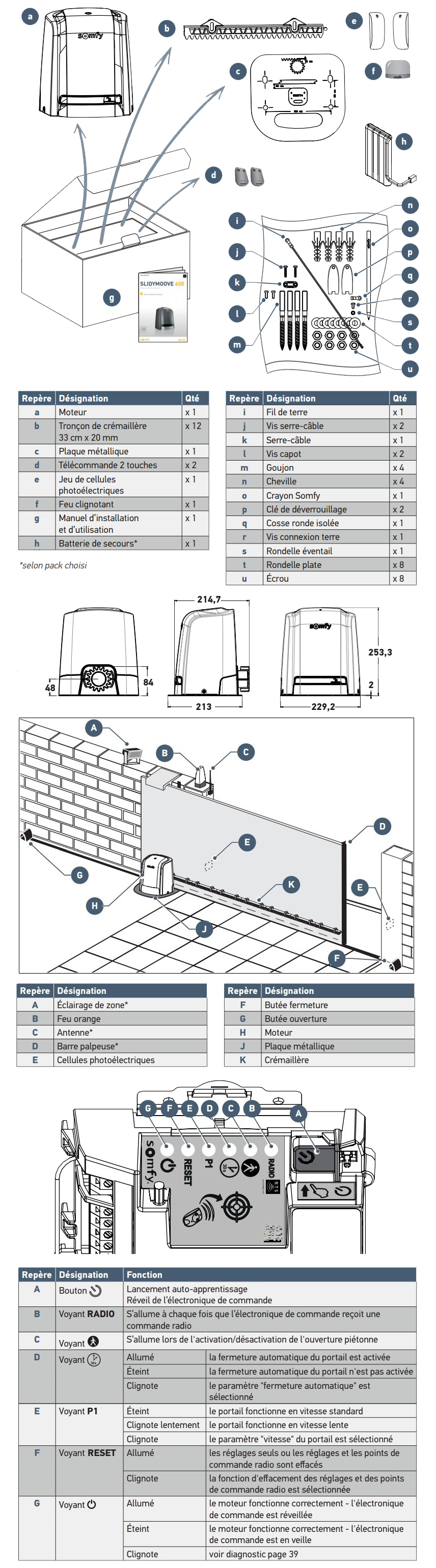

Somfy Slidymoove 600/600 XL |
 |
 |
| Somfy Elixo 500 |
|

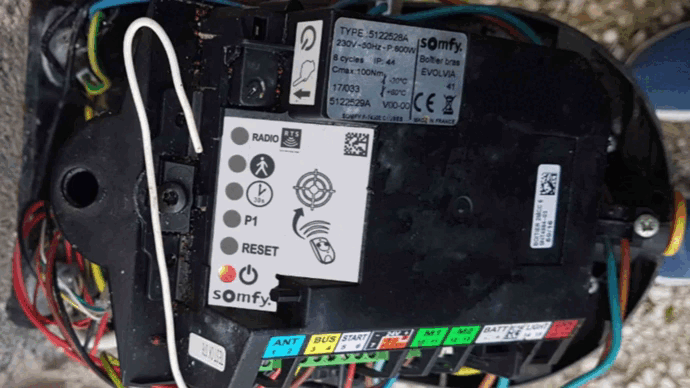

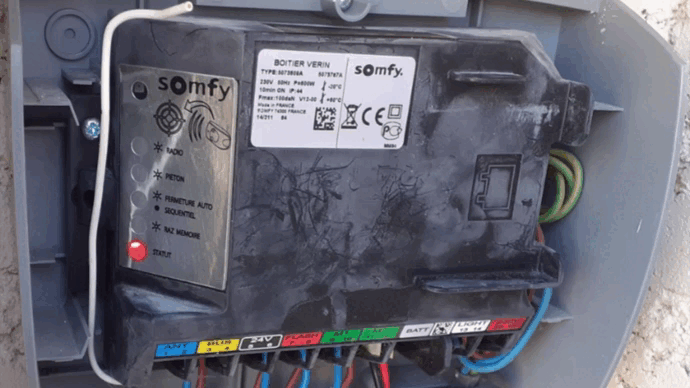

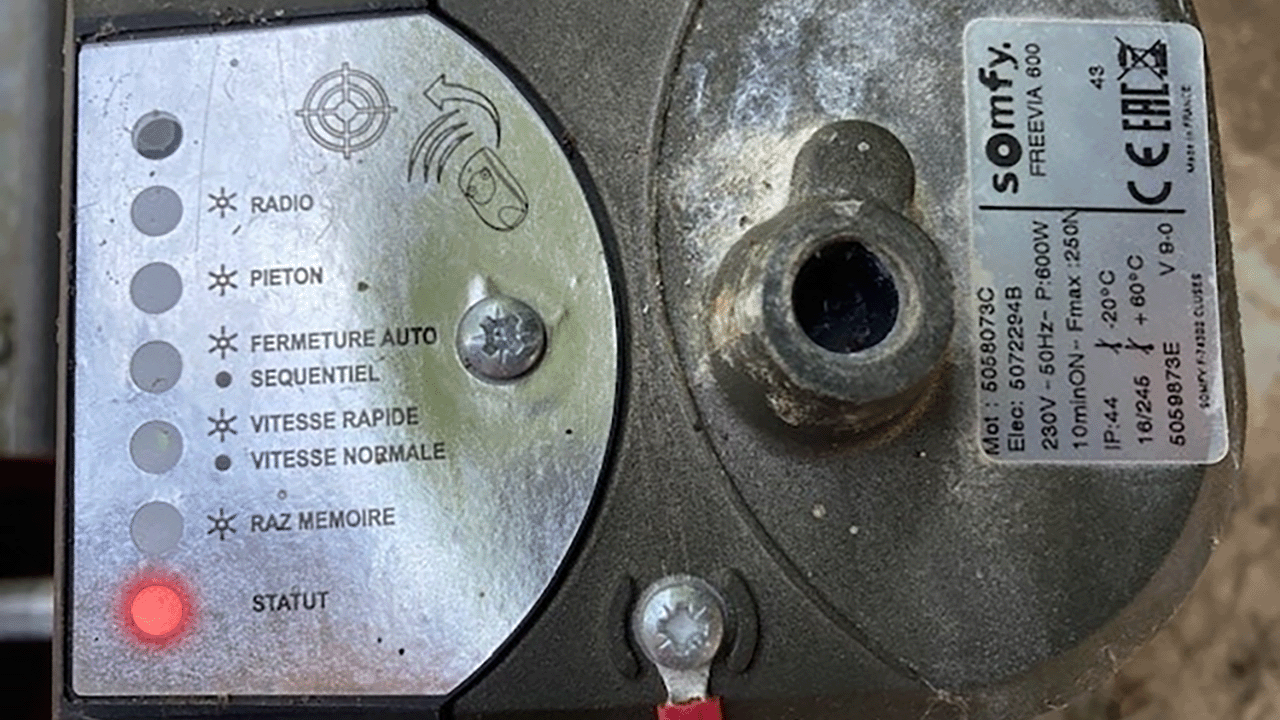

Co oznacza stan LED mojego urządzenia :
| Somfy Freevia 280 - Somfy Freevia 290 - Somfy Freevia 300 - Somfy LS 420 |
 |
| Przyłóż pilot (przekaźnik lub sterowanie) do celu i naciśnij przycisk. Kontrolka radiowa zapali się na zielono i zgaśnie. |
| Pilot (przekaźnik lub sterowanie) jest zarejestrowany na Twoim napędzie i gotowy do użycia |
| Somfy Freevia 390 - Somfy Freevia 400 - Somfy LS 440 - Somfy LS 650 - Somfy Slidymoove 300 - Somfy Slidymoove 600/600 XL - Somfy Elixo 500 |
 |
 |
| Przytrzymaj przycisk "power" przez dwie sekundy, kontrolka zasilania zapali się na czerwono |
Przyłóż pilot (przekaźnik lub sterowanie) do celu i naciśnij przycisk. Kontrolka radiowa zapali się na zielono i zgaśnie. |
| Obudź napęd, aby przeprowadzić operacje |
Pilot (przekaźnik lub sterowanie) jest zarejestrowany na Twoim napędzie i gotowy do użycia |
| Somfy Freevia 600 - Somfy LS 430 - Somfy Go SLG 7 |
 |
| Przyłóż pilot (przekaźnik lub sterowanie) do celu i naciśnij przycisk. Kontrolka radiowa zapali się na zielono i zgaśnie. |
| Pilot (przekaźnik lub sterowanie) jest zarejestrowany na Twoim napędzie i gotowy do użycia |

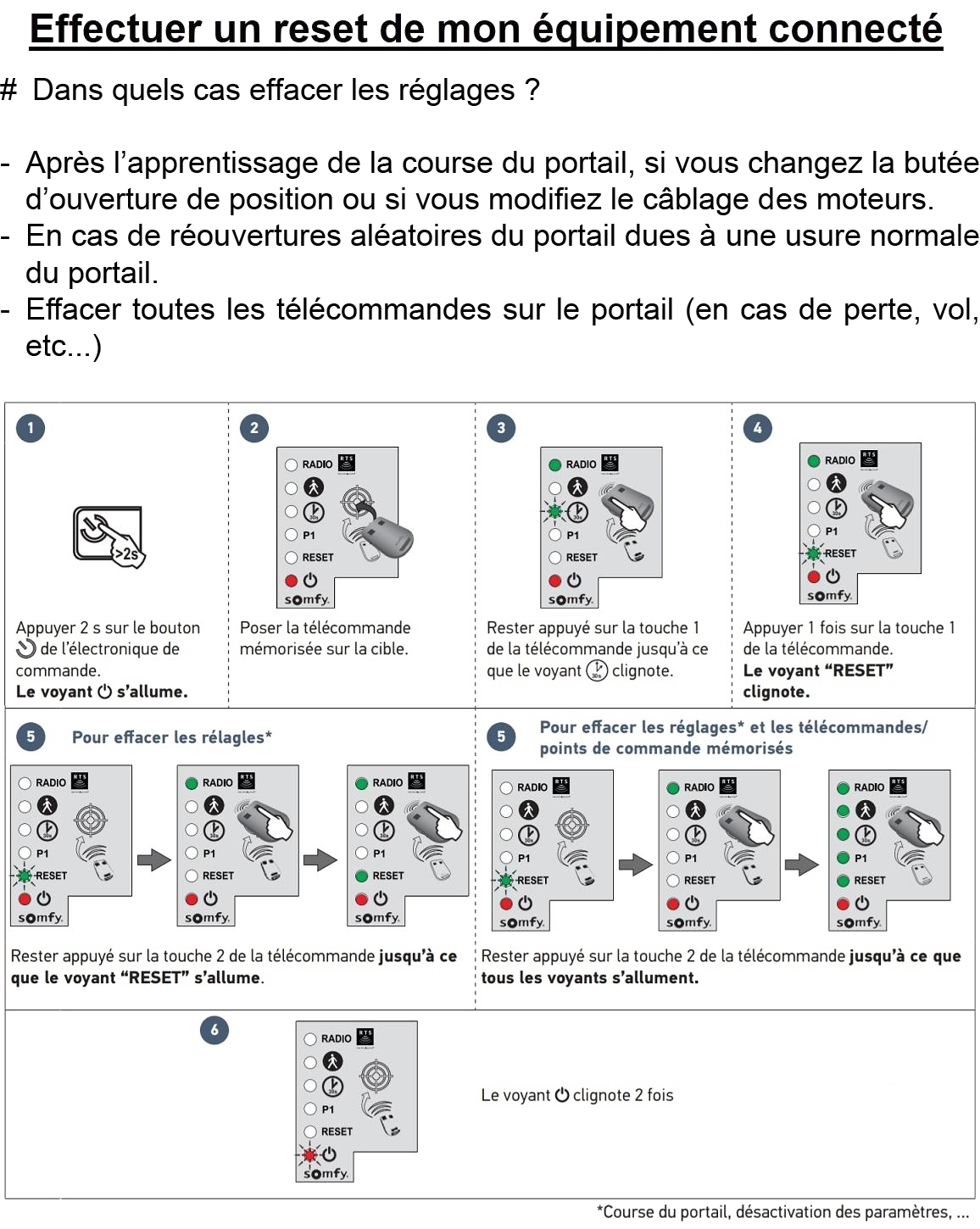

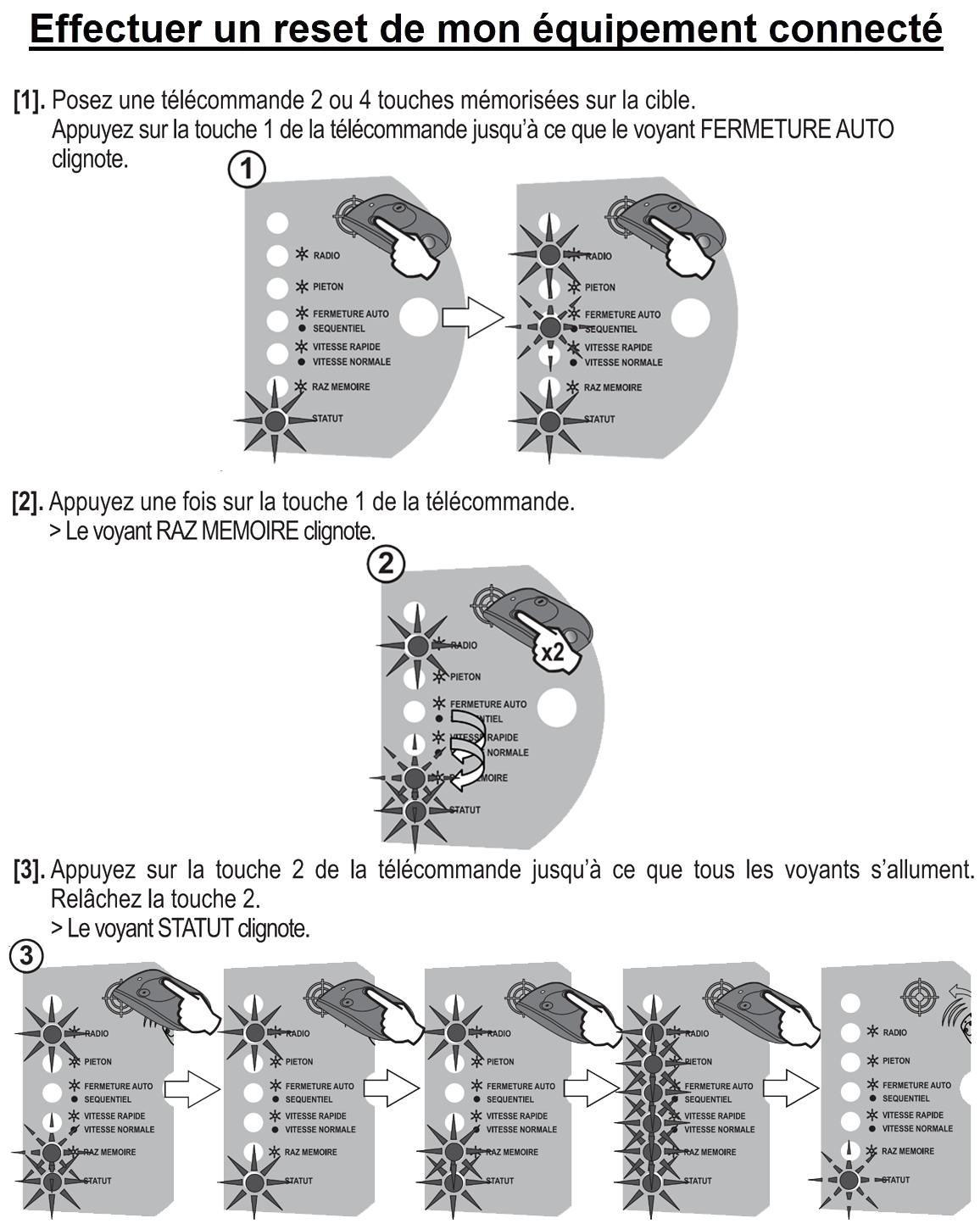

Jak wykonać reset mojego urządzenia?
| Somfy Freevia 280 - Somfy Freevia 290 - Somfy Freevia 300 - Somfy LS 420 |
 |
 |
|
Somfy Freevia 390 - Somfy Freevia 400 - Somfy LS 440 - Somfy LS 650 - Somfy Slidymoove 300 - Somfy Slidymoove 600/600 XL - Somfy Elixo 500
|
 |
|
 |
|
| Somfy Freevia 600 - Somfy LS 430 - Somfy Go SLG 7 |
 |
 |
Dokumenty techniczne / instrukcja użytkownika
