Pré-requisitos para instalação e utilização :
* Pré-requisitos para a aplicação Enki: Acesso à internet e um telefone com sistema operativo mínimo: Android: 7 / iOS: 15
Protocolo de comunicação :
País disponível :
Retorno de estado disponível :
Comando por voz Alexa :
- Não diretamente, mas possível via cenários manuais
Comando por voz Google Home :
- Não diretamente, mas possível via cenários manuais
Conteúdo do artigo :
Descrição técnica :
|
Somfy Freevia 280 - Somfy Freevia 290 - Somfy Freevia 300 - Somfy LS 420
|
Somfy Freevia 390 - Somfy Freevia 400 -
|
 |
|
- Tipo : Portão deslizante elétrico conectado
- Necessita da box Enki : Sim / Box ENKI V1
- Retorno de estado : Não
- Protocolo rádio : RTS
- Frequência rádio : 433,42 MHz
- Alcance : 200 m em campo livre. (20 m através de 2 paredes portantes)
- Tensão de alimentação : 230 V~ / 24V Solar
- Tipo de motor : 24 Vdc
- Potência do motor : 150 W
- Potência máxima consumida (com iluminação de zona) : 600 W
- Consumo em espera : 4,5 W
- Frequência média de manobras : 20 ciclos/dia
- Velocidade de abertura : 3 m em 16 s, fora da zona de desaceleração (20 cm)
- Detecção automática de obstáculo : Conforme à norma EN 12 453
- Temperatura de funcionamento : - 20°C a + 60°C
- Proteção térmica : Sim
- Índice de proteção : IP 44
- Recetor rádio integrado : Sim
-
Comandos remotos :
- Frequência rádio : 433,42 MHz
- Alcance em campo de uso : ~50 m
- Quantidade memorizável : 16
-
Ligações possíveis :
- Saída para luz de aviso laranja : Intermitente, 24 V, 10 W
- Saída iluminação de zona, contacto alimentado : 500 W máx. (em 230 V~)
- Saída alimentação acessório : 24 V - 15 W máx., apenas em 230V
- Entrada bateria de reserva : Sim
- Entrada células fotoelétricas : Sim (BUS)
- Entrada de comando tipo contacto seco : Sim, apenas em 230V
|
- Tipo : Portão deslizante elétrico conectado
- Necessita da box Enki : Sim / Box ENKI V1
- Retorno de estado : Não
- Protocolo rádio : RTS
- Frequência rádio : 433,42 MHz
- Alcance : 200 m em campo livre. (20 m através de 2 paredes portantes)
- Tensão de alimentação : 230 V-50 Hz / 24 V (solar)
- Tipo de motor : 24 Vdc
- Potência do motor : 120 W
- Potência máxima consumida (com iluminação de zona) : 600 W
- Consumo em espera : 3,5 W
-
Frequência média de manobras :
- 20 ciclos/dia
- 10 ciclos/dia em solar
- Velocidade de abertura : 16 s para um portão de 150 kg/3m
- Detecção automática de obstáculo : Conforme à norma EN 12 453
- Temperatura de funcionamento : - 20°C a + 60°C
- Proteção térmica : Sim
- Índice de proteção : IP 44
- Recetor rádio integrado : Sim
-
Comandos remotos :
- Frequência rádio : 433,42 MHz < 10 mW
- Alcance em campo de uso : ~ 30 m
- Quantidade memorizável : 16
-
Ligações possíveis :
- Saída para luz de aviso laranja : Intermitente, 24 V, 10 W
- Saída iluminação de zona, contacto alimentado : 500 W máx. em 230 V (halogéneo ou incandescência apenas)
- Saída alimentação acessório : 24 Vdc / 15 W máx.
- Entrada bateria de reserva : Sim
- Entrada células fotoelétricas : Sim
- Entrada de comando tipo contacto seco : Sim (não funciona se alimentação por bateria ou solar)
|
|
Somfy Freevia 600 - Somfy Go SLG 7 - Somfy LS 430
|
Somfy LS 440 - Somfy Slidymoove 300 |
|
 |
- Tipo : Portão deslizante elétrico conectado
- Necessita da box Enki : Sim / Box ENKI V1
- Retorno de estado : Não
- Protocolo rádio : RTS
- Frequência rádio : 433,42 MHz
- Alcance : 200 m em campo livre. (20 m através de 2 paredes portantes)
- Tensão de alimentação : 230 V~ / Solar
- Tipo de motor : 24 Vdc
- Potência do motor : 150 W
- Potência máxima consumida (com iluminação de zona) : 600 W
- Consumo em espera : 4,5 W
- Frequência média de manobras : 20 ciclos/dia
-
Velocidade de abertura :
- Normal : 3 m em 16 s, fora da zona de desaceleração (20 cm)
- Rápida : 3 m em 11 s, fora da zona de desaceleração (20 cm)
- Detecção automática de obstáculo : Conforme à norma EN 12 453
- Temperatura de funcionamento : - 20°C a + 60°C
- Proteção térmica : Sim
- Índice de proteção : IP 44
- Recetor rádio integrado : Sim
-
Comandos remotos :
- Frequência rádio : 433,42 MHz < 10 mW
- Alcance em campo de uso : ~ 50 m
- Quantidade memorizável : 16
-
Ligações possíveis :
- Saída para luz de aviso laranja : Intermitente, 24 V, 10 W
- Saída iluminação de zona, contacto alimentado : 500 W máx. (em 230 V~)
- Saída alimentação acessório : 24 V - 15 W máx., apenas em 230V
- Entrada bateria de reserva : Sim
- Entrada células fotoelétricas : Sim (BUS)
- Entrada de comando tipo contacto seco : Sim, apenas em 230V
|
- Tipo : Portão deslizante elétrico conectado
- Necessita da box Enki : Sim / Box ENKI V1
- Retorno de estado : Não
- Protocolo rádio : RTS
- Frequência rádio : 433,42 MHz
- Alcance : 200 m em campo livre. (20 m através de 2 paredes portantes)
- Tensão de alimentação : 230 V-50 Hz / 24 V (solar)
- Tipo de motor : 24 V
- Potência do motor : 120 W
- Potência máxima consumida (com iluminação de zona) : 600 W
- Consumo em espera : 3,5 W
-
Frequência média de manobras :
- 20 ciclos/dia
- 10 ciclos/dia em solar
-
Velocidade de abertura : 16 s para um portão de 150 kg/3m
Detecção automática de obstáculo : Conforme à norma EN 12 453
- Temperatura de funcionamento : - 20°C a + 60°C
- Proteção térmica : Sim
- Índice de proteção : IP 44
- Recetor rádio integrado : Sim
-
Comandos remotos :
- Frequência rádio : 433,42 MHz < 10 mW
- Alcance em campo de uso : ~ 30 m
- Quantidade memorizável : 16
-
Ligações possíveis :
- Saída para luz de aviso laranja : Intermitente, 24 V, 10 W
- Saída iluminação de zona, contacto alimentado : 500 W máx. em 230 V (halogéneo ou incandescência apenas)
- Saída alimentação acessório : 24 Vdc / 15 W máx.
- Entrada bateria de reserva : Sim
- Entrada células fotoelétricas : Sim
- Entrada de comando tipo contacto seco : Sim (não funciona se alimentação por bateria ou solar)
|
| Somfy LS 650 - Somfy Slidymoove 600/600 XL |
Somfy Elixo 500 |
|
 |
- Tipo : Portão deslizante elétrico conectado
- Necessita da box Enki : Sim / Box ENKI V1
- Retorno de estado : Não
- Protocolo rádio : RTS
- Frequência rádio : 433,42 MHz
- Alcance : 200 m em campo livre. (20 m através de 2 paredes portantes)
- Tensão de alimentação : 230 V-50 Hz / 24 V (solar)
- Tipo de motor : 24 V
- Potência do motor : 120 W
- Potência máxima consumida (com iluminação de zona) : 600 W
- Consumo em espera : 3,5 W
-
Frequência média de manobras :
- 20 ciclos/dia
- 10 ciclos/dia em solar
-
Velocidade de abertura : 14 s para um portão de 150 kg/3m
Detecção automática de obstáculo : Conforme à norma EN 12 453
- Temperatura de funcionamento : - 20°C a + 60°C
- Proteção térmica : Sim
- Índice de proteção : IP 44
- Recetor rádio integrado : Sim
-
Comandos remotos :
- Frequência rádio : 433,42 MHz < 10 mW
- Alcance em campo de uso : ~ 30 m
- Quantidade memorizável : 16
-
Ligações possíveis :
- Saída para luz de aviso laranja : Intermitente, 24 V, 10 W máximo
- Saída iluminação de zona, contacto alimentado : 500 W máx. em 230 V (halogéneo ou incandescência apenas)
- Saída alimentação acessório : 24 Vdc / 15 W máx.
- Entrada bateria de reserva : Sim
- Entrada células fotoelétricas : Sim
- Entrada de comando tipo contacto seco : Sim (não funciona se alimentação por bateria ou solar)
|
- Tipo : Portão deslizante elétrico conectado
- Necessita da box Enki : Sim / Box ENKI V1
- Retorno de estado : Não
- Protocolo rádio : RTS
- Frequência rádio : 433,42 Mhz
-
Alcance : 200 m em campo livre. (20 m através de 2 paredes portantes)
---===ELIXO 500 24 V===---
- Alimentação da rede : 230V (+ ou -)10%, 50 Hz
- Alimentação do motor : 24 Vdc
- Rotações do motor : 3500 rpm
- Potência consumida : 70 W
- Corrente máxima consumida : 0,5 A (23 Vac) - 1 A (110 Vac)
- Redução : 1/44
- Rotações na saída : 79 rpm
- Coroa dentada : Módulo 4 mm (14 dentes)
- Velocidade do portão : 12 m/min
- Peso máximo do portão : 500kg
- Torque máximo : 20 Nm
- Lubrificação : Graxa permanente
- Manobras manuais : Desacoplamento mecânico com pega
- Detecção de obstáculos : Limitador de torque eletrónico
- Número de ciclos por dia : 30
- Unidade de comando : Integrada com visor LCD
- Bateria de reserva (opcional) : 2 baterias de 12V 1,2 Ah
- Temperatura de funcionamento :-15 °C a +60 °C
- Índice de proteção : IP24
- Peso : 7 kg (aprox. 70 N)
- Alimentação dos acessórios :24 Vac (180 mA)
- Tempo de fecho automático : 3 a 120 s
- Tempo de trabalho :120 s
- Tempo de abertura pedonal : 7 s fixo
- Pausa de inversão : cerca de 1 s
- Ligação luz intermitente : 24 V máx. 25W
- Fusível : 250 V T à,62 A e T 1 A
- Recetor rádio incorporado : Sim
- Número de comandos remotos memorizáveis : 36
- Impedância da antena : 50 Ohm (RG58)
---===ELIXO 500 230 V===---
- Alimentação da rede : 230V (+ ou -)10%, 50 Hz
- Alimentação do motor : 230 Vac
- Rotações do motor : 1400 rpm
- Potência consumida : 290 W
- Corrente máxima consumida : 1,5 A (230 V) - 3 A (110 V)
- Condensador : 10 uF (230 V) - 40 uF (110 V)
- Proteção térmica : 110°C
- Classe de isolamento : F
- Redução : 1/30
- Rotações na saída : 48 rpm
- Coroa dentada : Módulo 4 mm (14 dentes)
- Velocidade do portão : 8,5 m/min
- Peso máximo do portão : 500 kg
- Torque máximo : 20 Nm
- Lubrificação : Graxa permanente
- Manobras manuais : Desacoplamento mecânico com pega
- Detecção de obstáculos : Embraiagem por fricção
- Número de ciclos por dia : 100
- Unidade de comando : Integrada
- Temperatura de funcionamento : -15 °C a +60 °C
- Índice de proteção : IP24
- Peso : 15 kg
- Alimentação dos acessórios :24 V (0,2 A máx. consumido)
- Tempo de fecho automático : 0 a 90 s
- Tempo de trabalho : 0 a 120 s
- Tempo de abertura pedonal : 7 s fixo
- Pausa de inversão : cerca de 1 s
- Ligação luz intermitente : 230 V máx. 15 W
- Fusível : 250 V T à,62 A e T 1 A
- Recetor rádio incorporado : Sim
- Número de comandos remotos memorizáveis : 36
- Impedância da antena : 50 Ohm (RG58)
|
Funcionalidade do produto na aplicação ENKI :
| Funcionalidade do objeto |
Propriedades |
Integração num cenário |
| Ações |
Desencadeadores |
Condições |
| Abrir / Fechar |
Abre ou fecha o portão |
✔ |
✘ |
✘ |
| Parar |
Para o movimento do portão |
✘ |
✘ |
✘ |
 |
 |

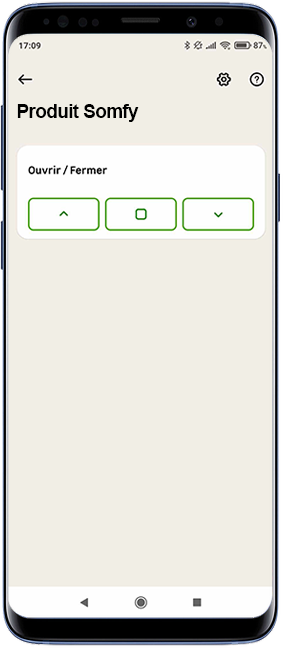

| Página de controlo |

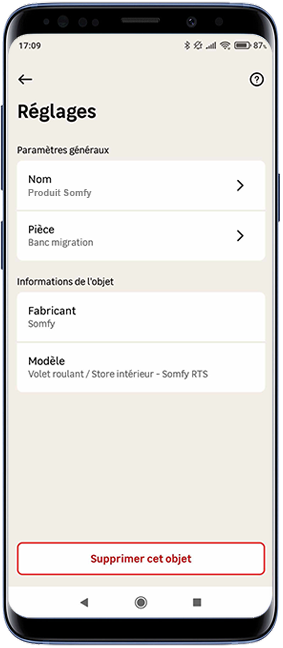

Configurações |

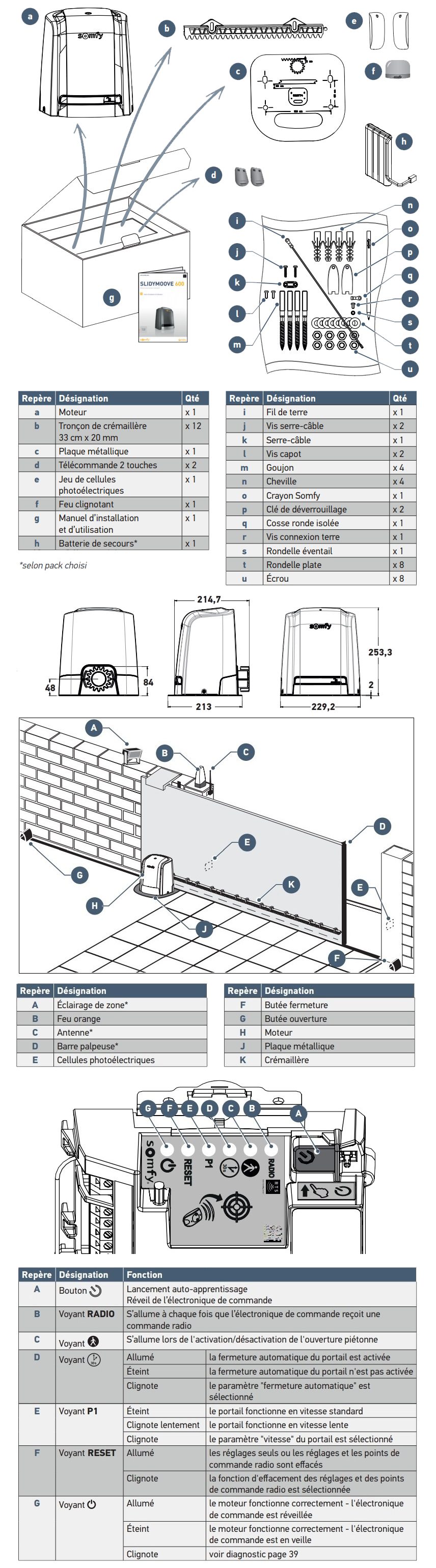

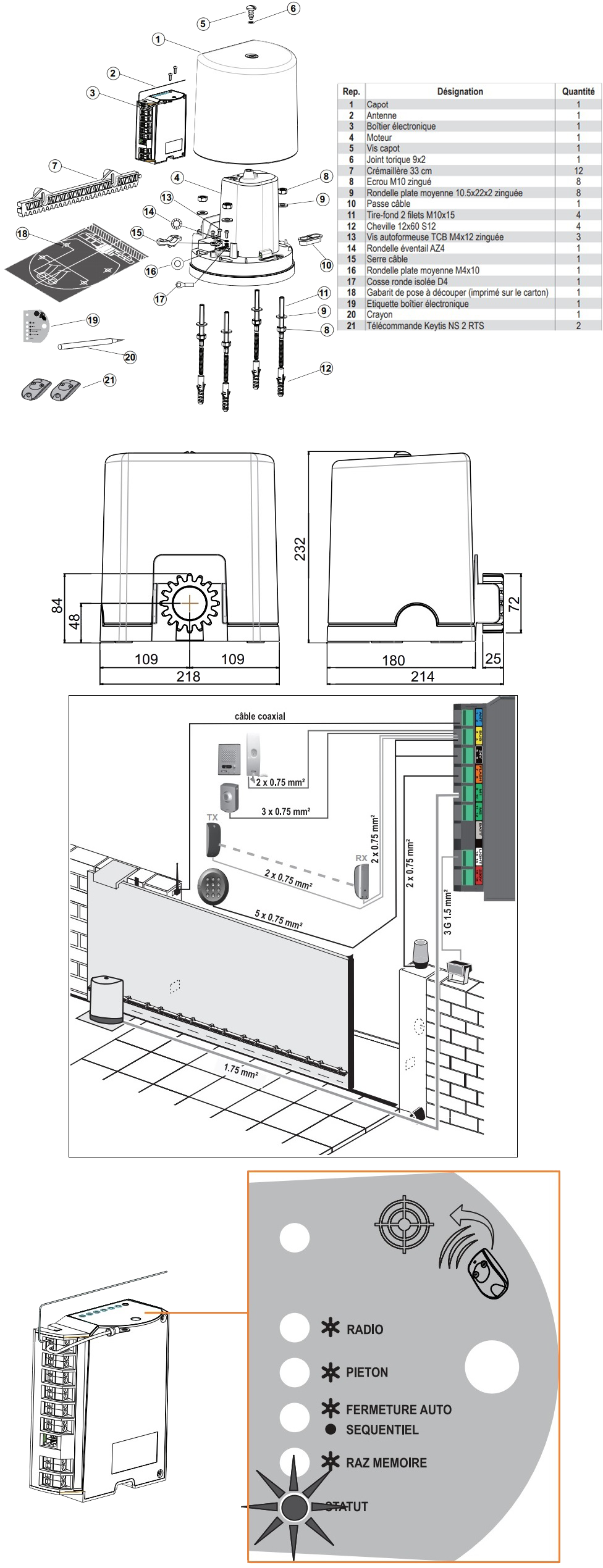

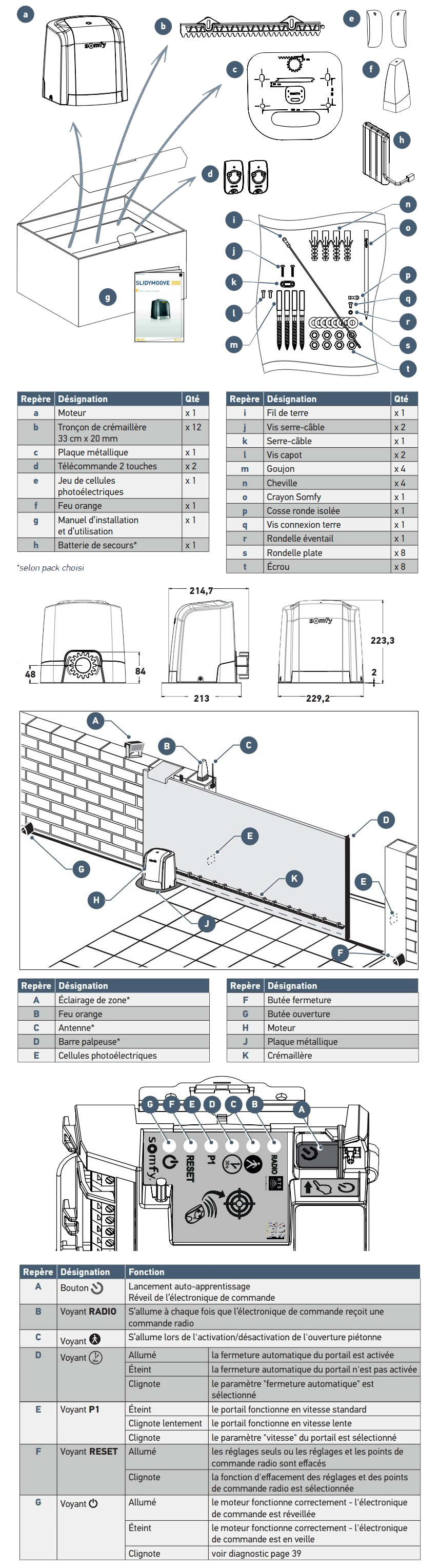

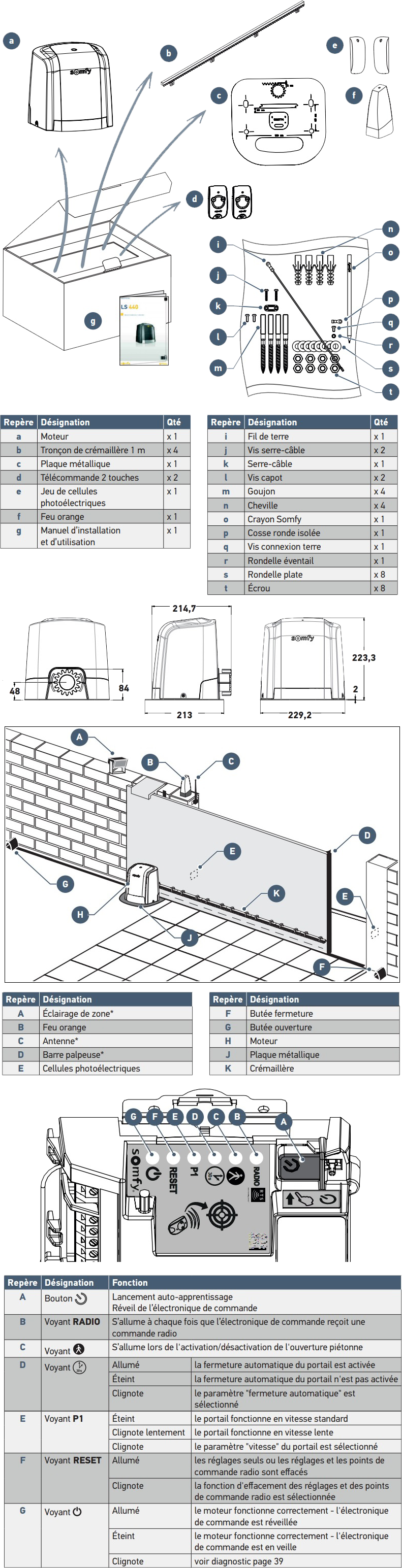

Vista do produto :
|
Somfy Freevia 280 - Somfy Freevia 290 - Somfy Freevia 300 - Somfy LS 420
|

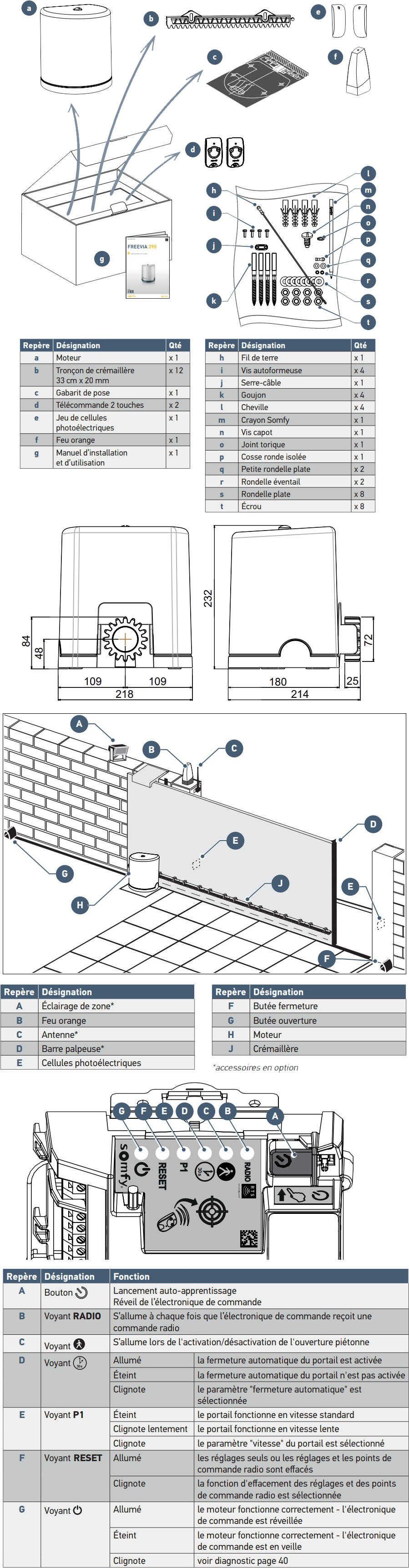

Somfy Freevia 390 - Somfy Freevia 400 -
|
 |
 |
|

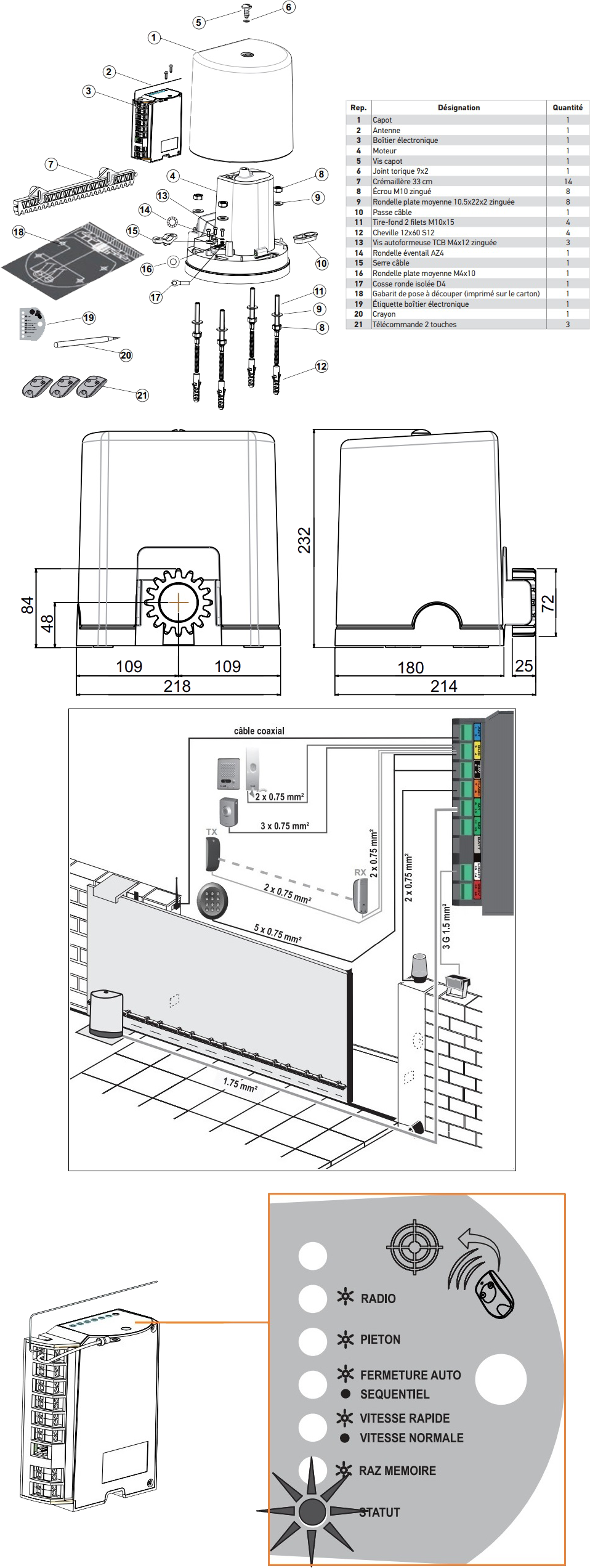

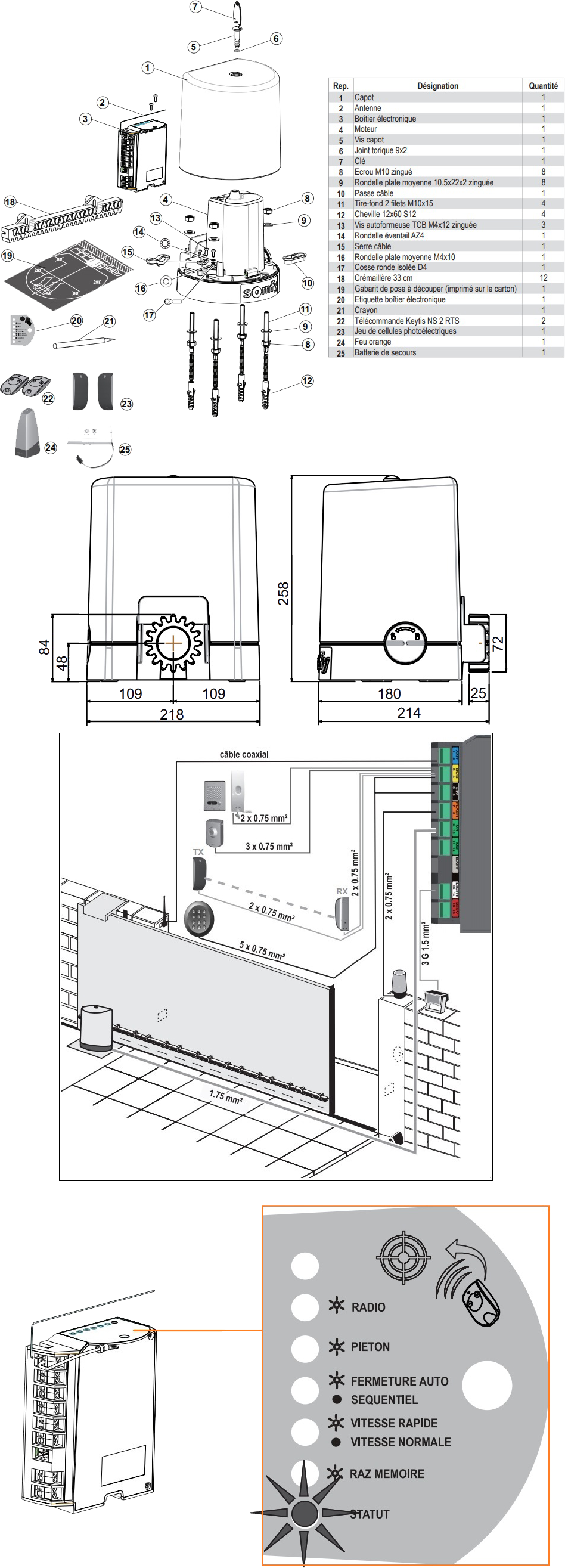

Somfy Freevia 600 - Somfy LS 430
|
Somfy Go SLG 7 |
 |
 |
| Somfy LS 440 |

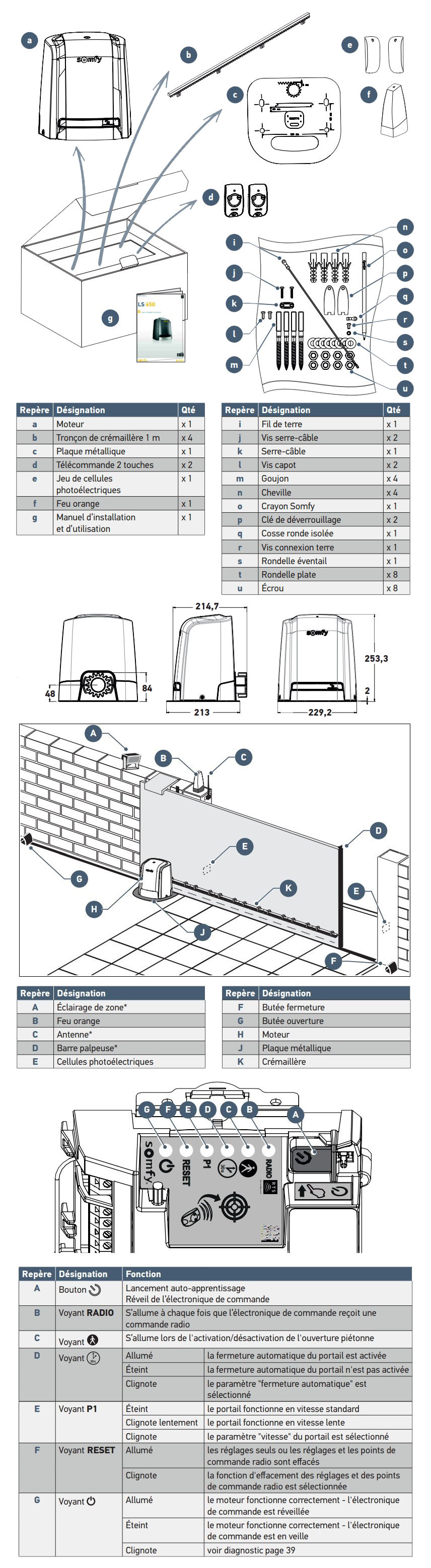

Somfy LS 650 |
 |
 |
| Somfy Slidymoove 300 |
Somfy Slidymoove 600/600 XL |
 |
 |
| Somfy Elixo 500 |
|
O que significa o estado do LED do meu objeto :
| Somfy Freevia 280 - Somfy Freevia 290 - Somfy Freevia 300 - Somfy LS 420 |
 |

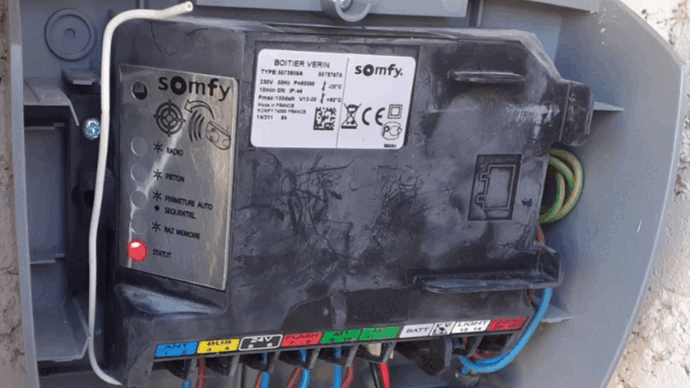

| Coloque o comando remoto (relé ou controlo) contra o alvo e pressione o botão. O indicador rádio acende-se a verde e apaga-se. |
| O comando remoto (relé ou controlo) está registado na sua motorização e pronto para uso |
| Somfy Freevia 390 - Somfy Freevia 400 - Somfy LS 440 - Somfy LS 650 - Somfy Slidymoove 300 - Somfy Slidymoove 600/600 XL - Somfy Elixo 500 |
 |
 |
| Mantenha pressionado o botão "power" durante dois segundos, o indicador power acende-se a vermelho |
Coloque o comando remoto (relé ou controlo) contra o alvo e pressione o botão. O indicador rádio acende-se a verde e apaga-se. |

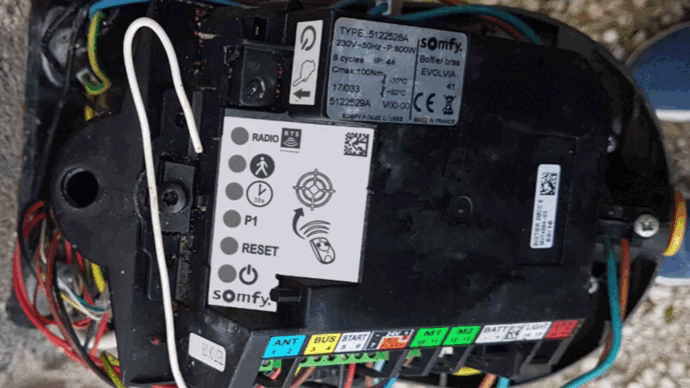

| Desperte a motorização para efetuar manipulações |
O comando remoto (relé ou controlo) está registado na sua motorização e pronto para uso |

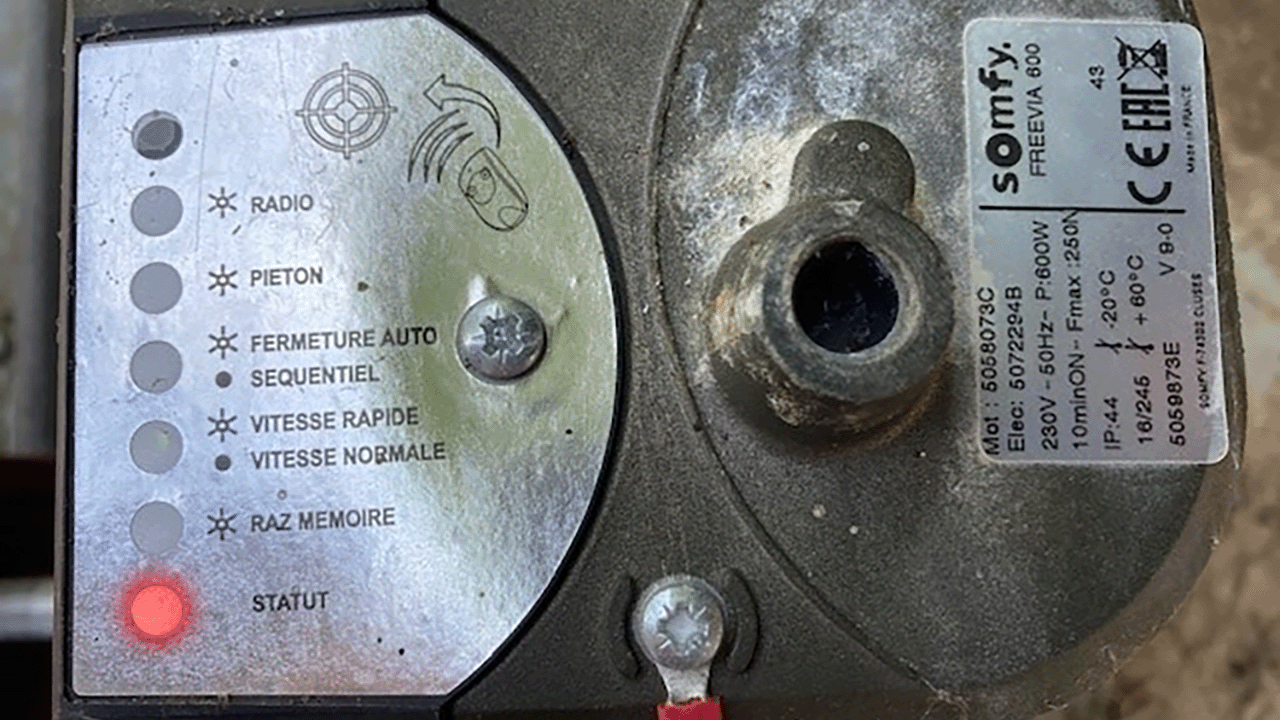

| Somfy Freevia 600 - Somfy LS 430 - Somfy Go SLG 7 |
 |
| Coloque o comando remoto (relé ou controlo) contra o alvo e pressione o botão. O indicador rádio acende-se a verde e apaga-se. |
| O comando remoto (relé ou controlo) está registado na sua motorização e pronto para uso |

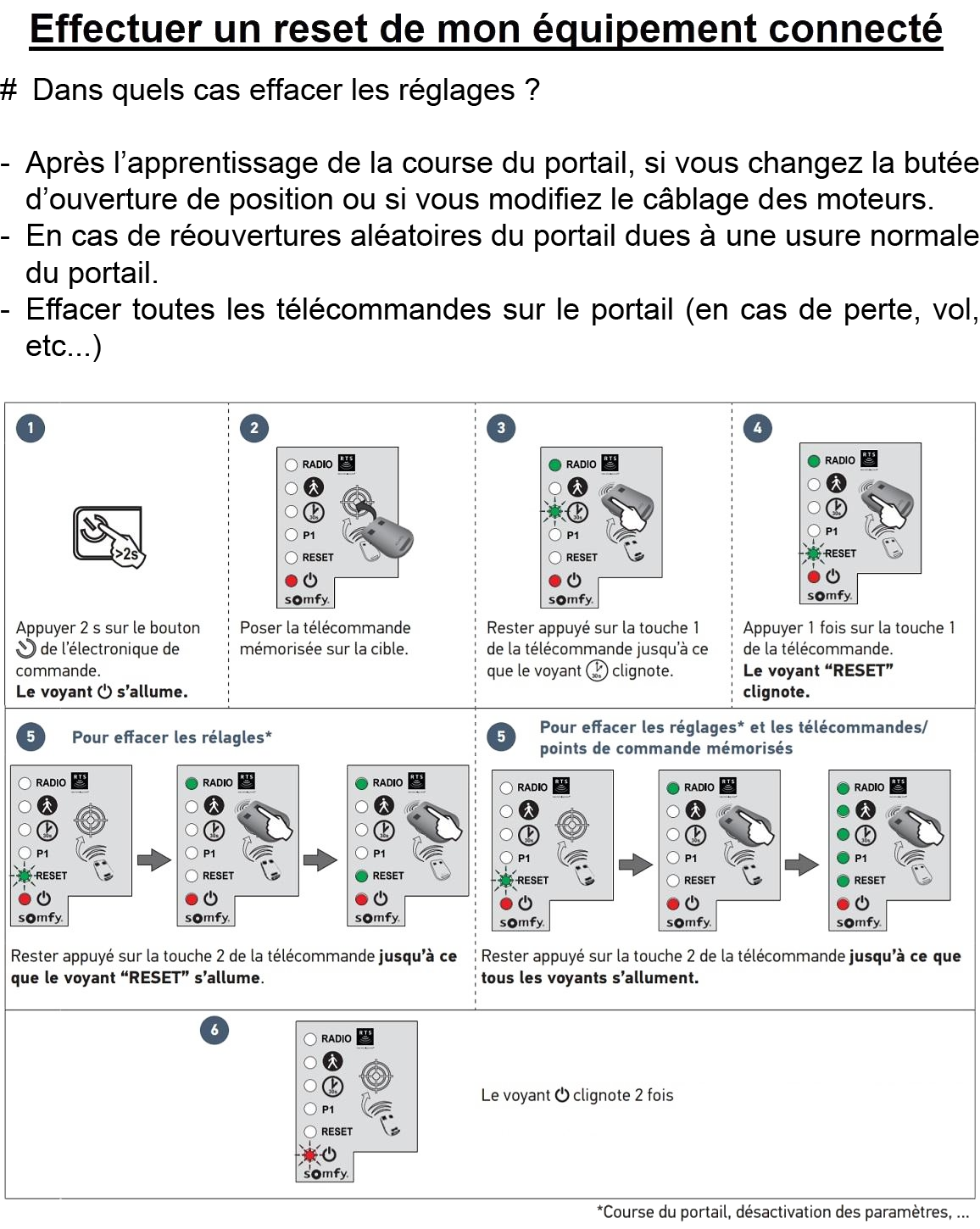

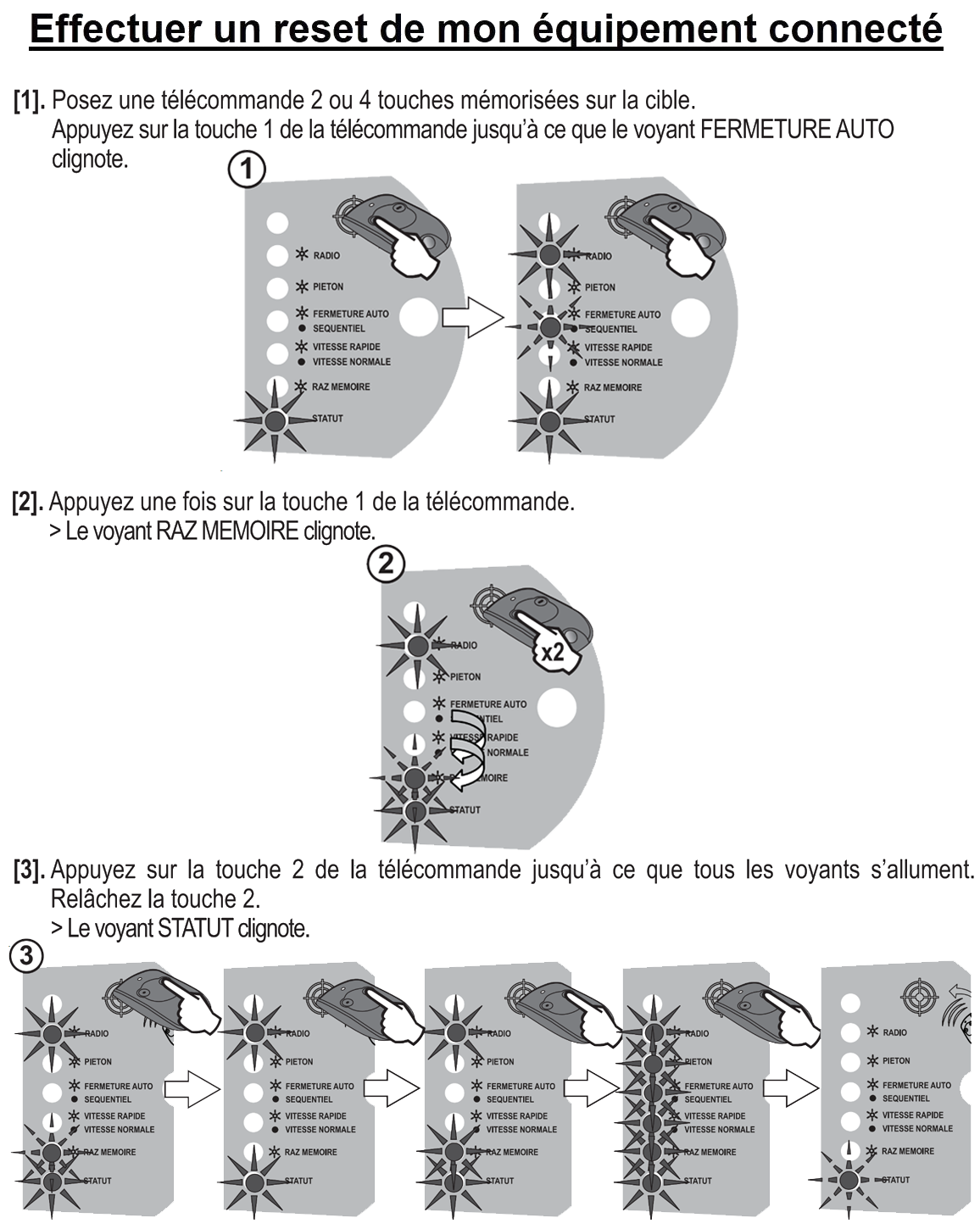

Como efetuar a reinicialização do meu objeto?
| Somfy Freevia 280 - Somfy Freevia 290 - Somfy Freevia 300 - Somfy LS 420 |
 |
 |
|
Somfy Freevia 390 - Somfy Freevia 400 - Somfy LS 440 - Somfy LS 650 - Somfy Slidymoove 300 - Somfy Slidymoove 600/600 XL - Somfy Elixo 500
|
 |
|
 |
|
| Somfy Freevia 600 - Somfy LS 430 - Somfy Go SLG 7 |
 |
 |
Documentos técnicos / manual do utilizador
