Precondiții pentru instalare și utilizare : * Precondiții pentru aplicația Enki: Acces la internet și un telefon cu sistem de operare minim: Android: 7 / iOS: 15
Protocol de comunicare : Țări disponibile : **Box Essentiel b Connect disponibil doar în Franța
Feedback stare disponibil :
Control vocal Alexa : Nu direct, dar posibil prin scenarii manuale
Control vocal Google Home : Nu direct, dar posibil prin scenarii manuale Conținut articol :
Descriere tehnică :
Somfy Evolvia 400/450/XL/Star Somfy Exavia 500/XL/Star
Tip: Poartă batantă electrică conectată Necesită box Enki: Da / Box ENKI V1 Feedback stare: Nu Protocol radio: RTS Frecvență radio: 433.42 MHz Distanță: 200 m în câmp liber. (20 m prin 2 pereți portanți)
---===POARTĂ===---
Dimensiunea maximă a unui vantail (Î x L): 2m x 2m Greutatea maximă a fiecărui vantail: 200 Kg Lățimea minimă a stâlpului: 25 cm Unghiul maxim de deschidere: 120 grade Număr maxim de deschideri pe zi: 20 Temperatura de funcționare: -20°C până la +60°C Alimentare: 230 V Tip motor: 24 V Consum în modul standby: 4.5 W Timp de deschidere: 8 sec Oprire automată la obstacol: Da Butée pentru porți: Integrate în motoare Detectare automată a accesoriilor adăugate: Da Indice de protecție: IP44
---===TELECOMENZI===---
Telecomandă(i) furnizată(e): 2 Număr de telecomenzi memorabile: 16 Distanță maximă a telecomenzii în câmp liber: 200 m
---===ACCESORII===---
Baterie de rezervă: Inclusă Lumină portocalie: Inclusă Celule fotoelectrice: incluse Kit alimentare solară: compatibil Interfon video: compatibil
Tip: Poartă batantă electrică conectată Necesită box Enki: Da / Box ENKI V1 Feedback stare: Nu Protocol radio: RTS Frecvență radio: 433.42 MHz Distanță: 200 m în câmp liber. (20 m prin 2 pereți portanți) Cuplu maxim: 30 NM Dimensiune maximă a unui vantail (L x Î): 2,5 m / 2 m Greutate maximă per vantail: 250 KG Tip poartă: LEMN, FIER, PVC Spațiu necesar în spatele stâlpului: minim 21 CM Deplasare maximă a balamalei: 20 CM Alimentare: 230 V / solar (vândut separat) Unghi maxim de deschidere: 115° Număr maxim de deschideri pe zi: 20 Viteză de deschidere: 16 s (poartă la 90°) Temperatura de funcționare: -20°C / 60° C Tip motor: 24 V Consum în modul standby: 4 W Programare automată: DA Deschidere pietonală: DA Deschidere manuală: DA Telecomenzi memorabile: 16 Încetinire la sfârșitul cursei: DA Indice de protecție: IP44
Somfy Go AR 400 Somfy Go SC 500
Tip: Poartă batantă electrică conectată Necesită box Enki: Da / Box ENKI V1 Feedback stare: Nu Protocol radio: RTS Frecvență radio: 433.42 MHz Distanță: 200 m în câmp liber. (20 m prin 2 pereți portanți) Tensiune alimentare: 230 V~ / Solar Tip motor: 24 V Putere motor: 120 W Putere maximă consumată (cu iluminare zonală): 600 W Consum în standby: 4,5 W
Frecvență medie de manevre pe zi :
20 cicluri / zi 10 cicluri / zi în solar
Timp de deschidere: 10 s la 90° Detectare automată obstacol: Conform normei EN 12 453 Temperatura de funcționare: -20°C până la +60°C Protecție termică: Da Indice de protecție: IP54 Receptor radio integrat: Da
Telecomenzi :
Frecvență radio: 433,42 MHz, < 10 mW Distanță în câmp de utilizare: ~ 30 m Cantitate memorabilă: 32
Conexiuni posibile :
Ieșire pentru lumină portocalie: Intermitentă, 24 V, 10 W maxim Ieșire iluminare (becuri halogen sau incandescente doar): 500 W maxim la 230 V Ieșire alimentare accesorii: 24 Vcc / 15 W maxim Intrare pentru baterie de rezervă: Da Intrare pentru celule fotoelectrice: Da Intrare comandă tip contact uscat: Da, numai la 230 V
Tip: Poartă batantă electrică conectată Necesită box Enki: Da / Box ENKI V1 Feedback stare: Nu Protocol radio: RTS Frecvență radio: 433.42 MHz Distanță: 200 m în câmp liber. (20 m prin 2 pereți portanți) Alimentare: 230 V-50Hz / 24V (solar) Tip motor: 24 V Putere motor: 120 W Putere maximă consumată (cu iluminare zonală): 600 W Consum în standby: 3 W (cu accesorii)
Frecvență maximă de manevre :
20 cicluri / zi 10 cicluri / zi în solar
Timp de deschidere: minim 20 s la 90° Detectare automată obstacol: Conform normei EN 12 453 Temperatura de funcționare: -20°C până la +60°C Protecție termică: Da Indice de protecție: IP44 Receptor radio integrat: Da
Telecomenzi :
Frecvență radio: 433,42 MHz, < 10 mW Distanță în câmp de utilizare: ~ 30 m Cantitate memorabilă: 16
Conexiuni posibile :
Ieșire pentru lumină portocalie: Intermitentă, 24 V, 10 W maxim Ieșire iluminare: 500 W maxim la 230 V (bec halogen sau incandescent doar) Ieșire alimentare accesorii: 24 Vcc / 15 W maxim Intrare pentru baterie de rezervă: Da Intrare pentru celule fotoelectrice: Da Intrare comandă tip contact uscat: Da, numai la 230 V
Somfy Passeo 800 Somfy SGA (Cu electronică BUS)
Tip: Poartă batantă electrică conectată Necesită box Enki: Da / Box ENKI V1 Feedback stare: Nu Protocol radio: RTS Frecvență radio: 433.42 MHz Distanță: 200 m în câmp liber. (20 m prin 2 pereți portanți) Alimentare: 230 V - 50 Hz / 24 V (solar) Tip motor: 24 V Putere motor: 120 W Putere maximă consumată (cu iluminare zonală): 600 W Consum în standby: 4.5 W (cu accesorii)
Frecvență maximă de manevre :
20 cicluri / zi 10 cicluri / zi în solar
Timp de deschidere: minim 10 s la 90° Detectare automată obstacol: Conform normei EN 12 453 Temperatura de funcționare: -20°C până la +60°C Protecție termică: Da Indice de protecție: IP44 Receptor radio integrat: Da
Telecomenzi :
Frecvență radio: 433,42 MHz, < 10 mW Distanță în câmp de utilizare: ~ 30 m Cantitate memorabilă: 16
Conexiuni posibile :
Ieșire pentru lumină portocalie: Intermitentă, 24 V, 10 W maxim Ieșire iluminare: 500 W maxim la 230 V (bec halogen sau incandescent doar) Ieșire alimentare accesorii: 24 Vcc / 15 W maxim Intrare pentru baterie de rezervă: Da Intrare pentru celule fotoelectrice: Da Intrare comandă tip contact uscat: Da, numai la 230 V
Tip: Poartă batantă electrică conectată Necesită box Enki: Da / Box ENKI V1 Feedback stare: Nu Protocol radio: RTS Frecvență radio: 433.42 MHz Distanță: 200 m în câmp liber. (20 m prin 2 pereți portanți) Alimentare: 230 V - 50Hz Tip motor: 24 V Putere motor: 120 W Putere maximă consumată (cu iluminare zonală): 600 W Consum în standby: 4.5 W (cu accesorii) Frecvență maximă de manevre: 20 cicluri / zi Timp de deschidere: minim 8 s la 90° Detectare automată obstacol: Conform normei EN 12 453 Temperatura de funcționare: -20°C până la +60°C Protecție termică: Da Indice de protecție: IP54 Receptor radio integrat: Da
Telecomenzi :
Frecvență radio: 433,42 MHz, < 10 mW Distanță în câmp de utilizare: ~ 30 m Cantitate memorabilă: 16
Conexiuni posibile :
Ieșire pentru lumină portocalie: Intermitentă, 24 V, 10 W maxim Ieșire iluminare: 500 W maxim la 230 V (bec halogen sau incandescent doar) Ieșire alimentare accesorii: 24 Vcc / 15 W maxim Intrare pentru baterie de rezervă: Da Intrare pentru celule fotoelectrice: Da Intrare comandă tip contact uscat: Da
Somfy SGS 400 Somfy SGS 501/601
Tip: Poartă batantă electrică conectată Necesită box Enki: Da / Box ENKI V1 Feedback stare: Nu Protocol radio: RTS Frecvență radio: 433.42 MHz Distanță: 200 m în câmp liber. (20 m prin 2 pereți portanți) Alimentare: 230 V-50Hz / 24V (solar) Tip motor: 24 V Putere motor: 120 W Putere maximă consumată (cu iluminare zonală): 600 W Consum în standby: 3 W (cu accesorii)
Frecvență maximă de manevre :
20 cicluri / zi 10 cicluri / zi în solar
Timp de deschidere: minim 20 s la 90° Detectare automată obstacol: Conform normei EN 12 453 Temperatura de funcționare: -20°C până la +60°C Protecție termică: Da Indice de protecție: IP44 Receptor radio integrat: Da
Telecomenzi :
Frecvență radio: 433,42 MHz, < 10 mW Distanță în câmp de utilizare: ~ 30 m Cantitate memorabilă: 16
Conexiuni posibile :
Ieșire pentru lumină portocalie: Intermitentă, 24 V, 10 W maxim Ieșire iluminare: 500 W maxim la 230 V (bec halogen sau incandescent doar) Ieșire alimentare accesorii: 24 Vcc / 15 W maxim Intrare pentru baterie de rezervă: Da Intrare pentru celule fotoelectrice: Da Intrare comandă tip contact uscat: Da, numai la 230 V
Tip: Poartă batantă electrică conectată Necesită box Enki: Da / Box ENKI V1 Feedback stare: Nu Protocol radio: RTS Frecvență radio: 433.42 MHz Distanță: 200 m în câmp liber. (20 m prin 2 pereți portanți) Alimentare: 230 V-50Hz / 24V (solar) Tip motor: 24 V Putere motor: 40 W Putere maximă consumată (cu iluminare zonală): 600 W Consum în standby: 4.5 W (cu accesorii)
Frecvență maximă de manevre :
20 cicluri / zi 10 cicluri / zi în solar
Timp de deschidere: minim 20 s la 90° Detectare automată obstacol: Conform normei EN 12 453 Temperatura de funcționare: -20°C până la +60°C Protecție termică: Da
Indice de protecție:
IP 55 pentru electronică IP 44 pentru motoare
Receptor radio integrat: Da
Telecomenzi :
Frecvență radio: 433,42 MHz, < 10 mW Distanță în câmp de utilizare: ~ 30 m Cantitate memorabilă: 16
Conexiuni posibile :
Ieșire pentru lumină portocalie: Intermitentă, 24 V, 10 W maxim Ieșire iluminare: 500 W maxim la 230 V (bec halogen sau incandescent doar) / 24 V - 25 W maxim (solar) Ieșire alimentare accesorii: 24 Vcc / 200 mA Intrare pentru baterie de rezervă: Da (numai la 230V) Intrare pentru celule fotoelectrice: Da Intrare comandă tip contact uscat: Da
Somfy Wispa 800
Tip: Poartă batantă electrică conectată Necesită box Enki: Da / Box ENKI V1 Feedback stare: Nu Protocol radio: RTS Frecvență radio: 433.42 MHz Distanță: 200 m în câmp liber. (20 m prin 2 pereți portanți) Alimentare: 230 V-50Hz / 24V (solar) Tip motor: 24 V Putere motor: 120 W Putere maximă consumată (cu iluminare zonală): 600 W Consum în standby: 3 W (cu accesorii)
Frecvență maximă de manevre :
20 cicluri / zi 10 cicluri / zi în solar
Timp de deschidere: minim 16 s la 90° Detectare automată obstacol: Conform normei EN 12 453 Temperatura de funcționare: -20°C până la +60°C Protecție termică: Da Indice de protecție: IP44 Receptor radio integrat: Da
Telecomenzi :
Frecvență radio: 433,42 MHz, < 10 mW Distanță în câmp de utilizare: ~ 30 m Cantitate memorabilă: 16
Conexiuni posibile :
Ieșire pentru lumină portocalie: Intermitentă, 24 V, 10 W maxim Ieșire iluminare: 500 W maxim la 230 V (bec halogen sau incandescent doar) / 24 V - 25 W maxim (solar) Ieșire alimentare accesorii: 24 Vcc / 15 W maxim Intrare pentru baterie de rezervă: Da (numai la 230V) Intrare pentru celule fotoelectrice: Da Intrare comandă tip contact uscat: Da (nu funcționează dacă alimentarea este pe baterie sau solară)
Funcționalitatea produsului în aplicația ENKI :
Funcționalitatea obiectului Proprietăți Integrare în scenariu
Acțiuni Declanșatori Condiții
Deschide / Închide Deschide sau închide poarta ✔ ✘ ✘
Oprește Oprește cursa porții ✘ ✘ ✘

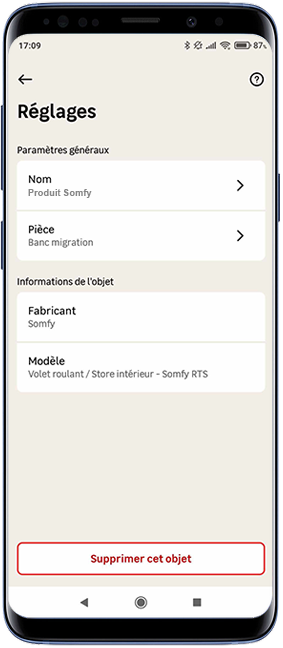

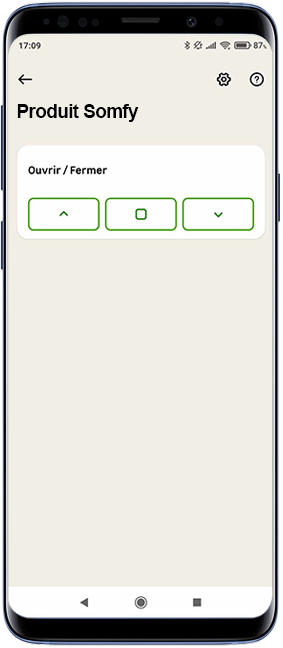

Pagină de control Setări
Vederea produsului :

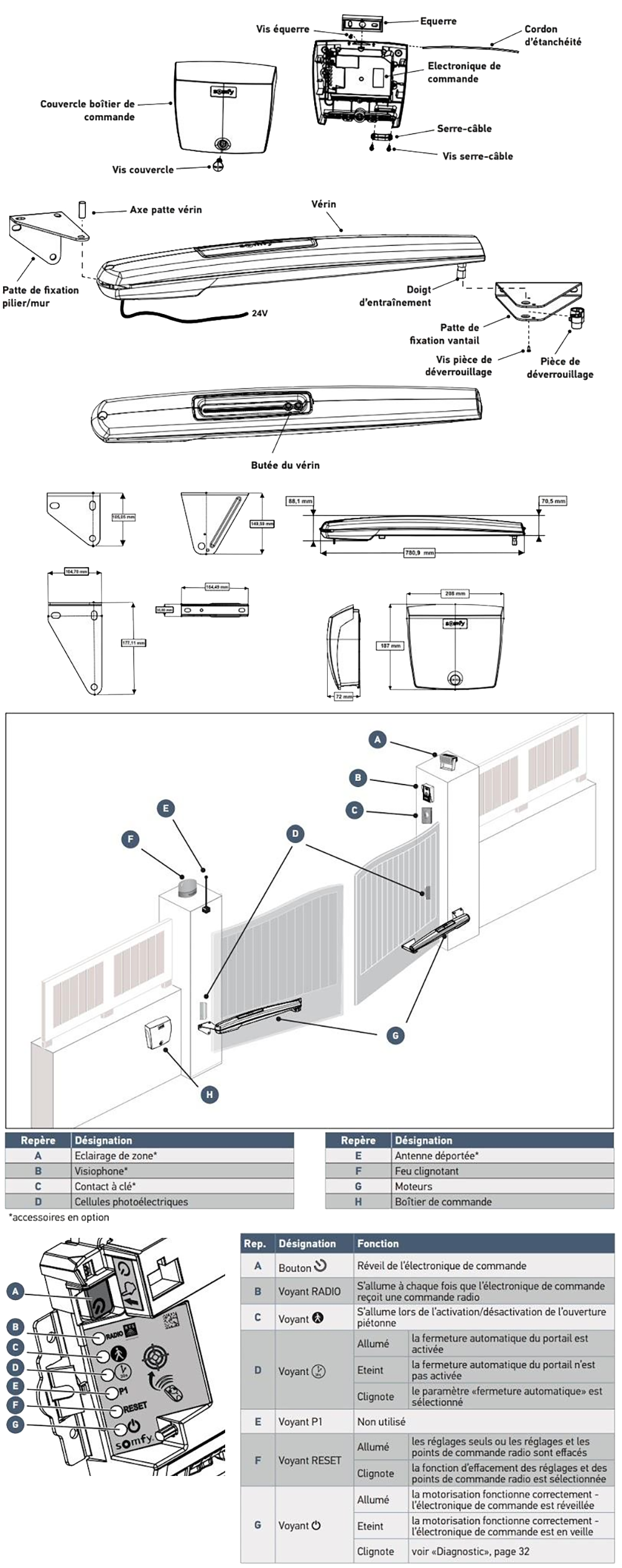

Somfy Evolvia 400/450/XL/Star Somfy Exavia 500/XL/Star

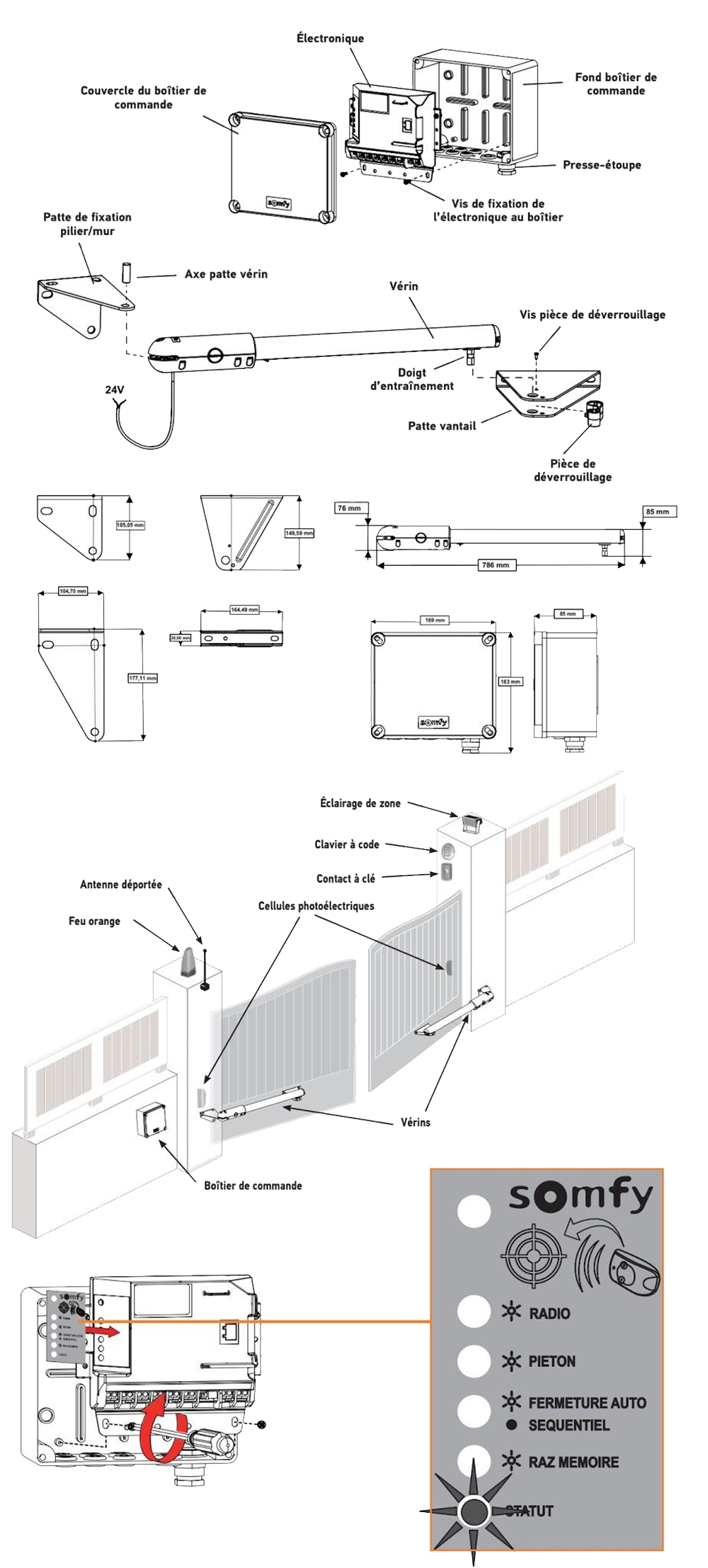

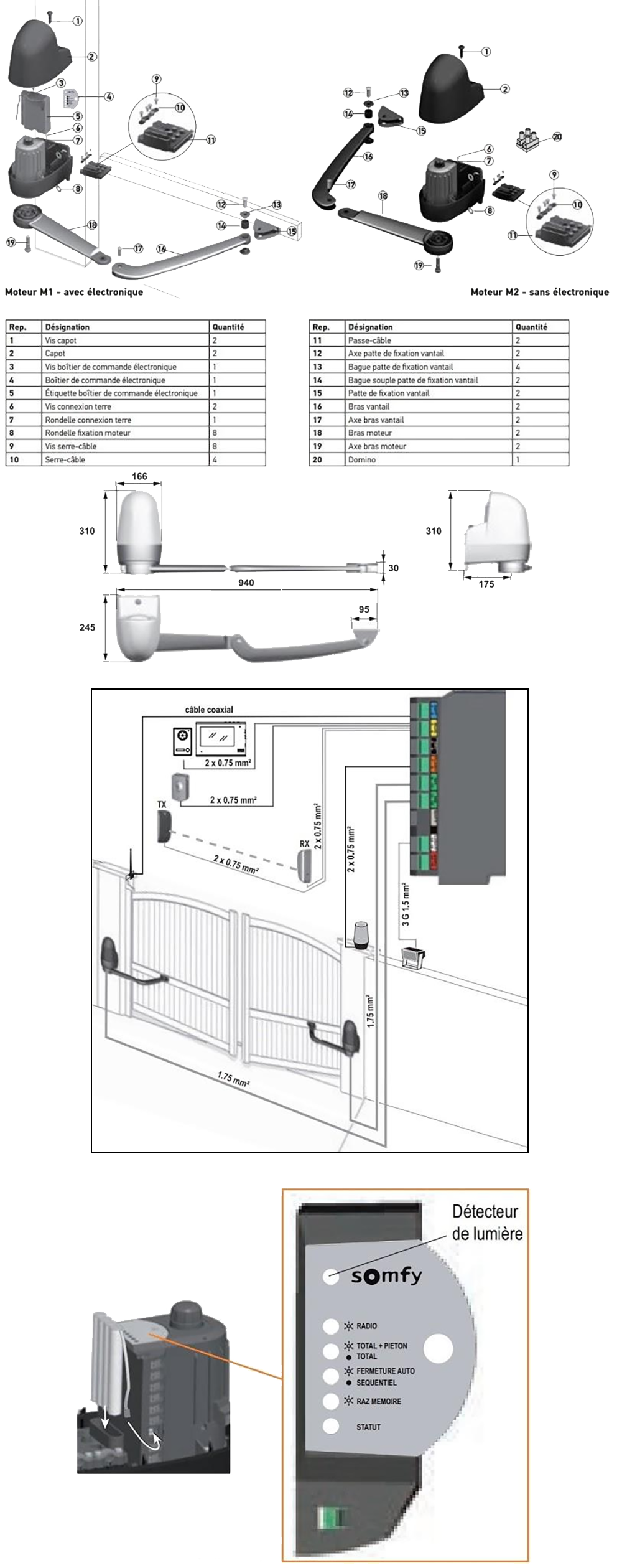

Somfy Go AR 400 Somfy Go SC 500

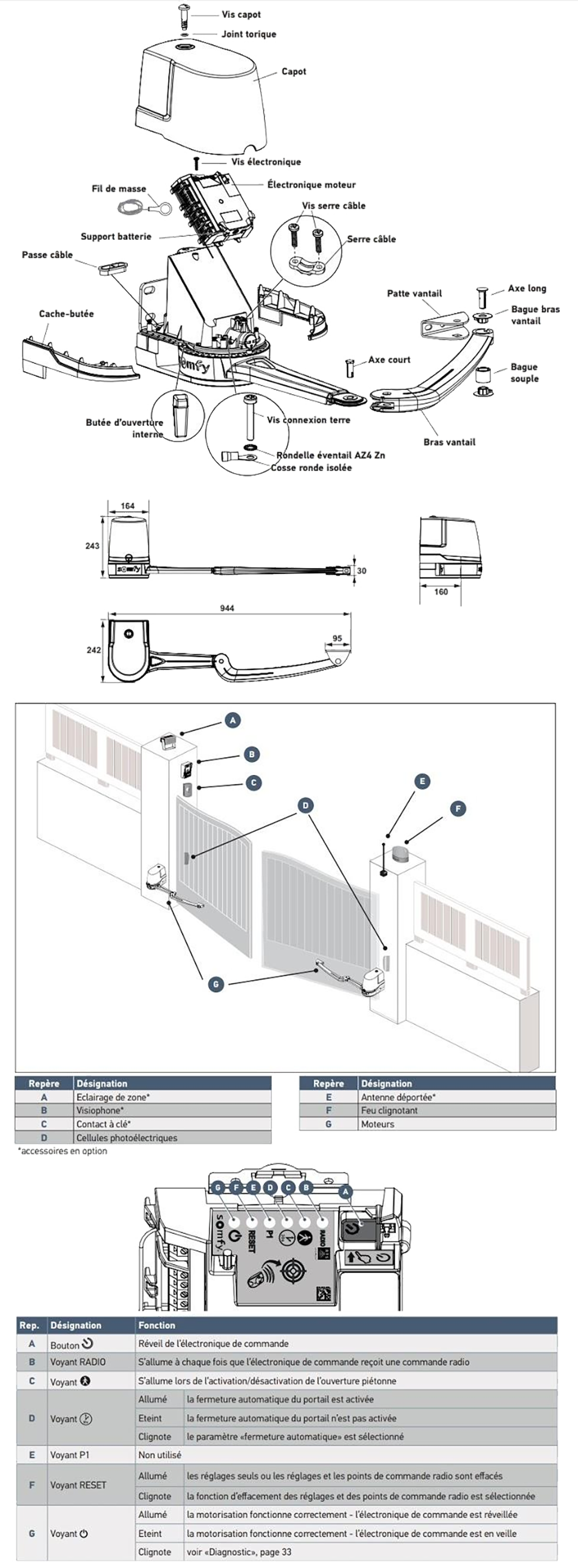

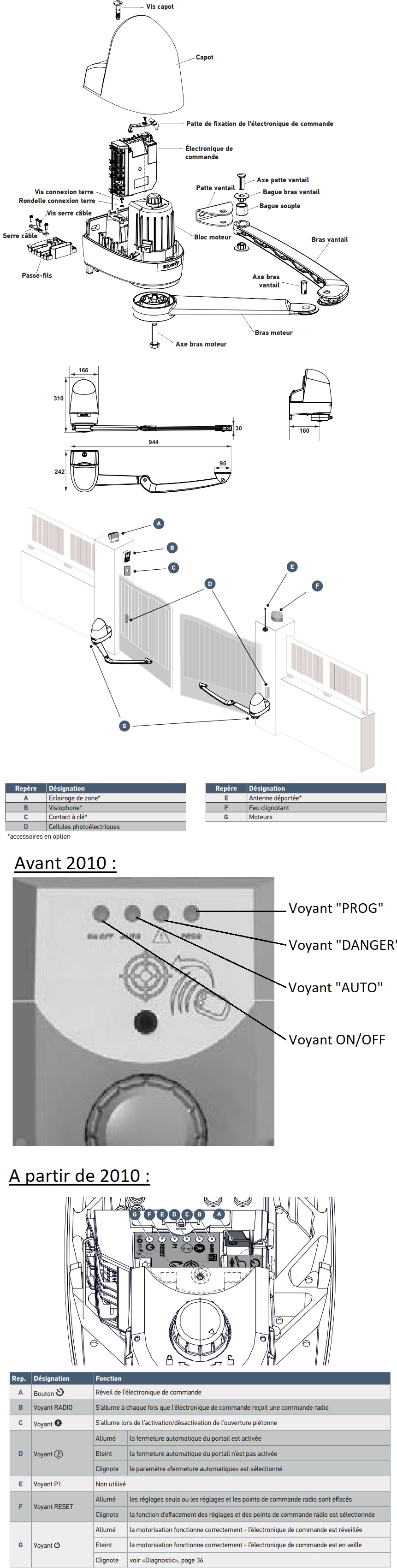

Somfy Passeo 800 Somfy SGA (Cu electronică BUS)

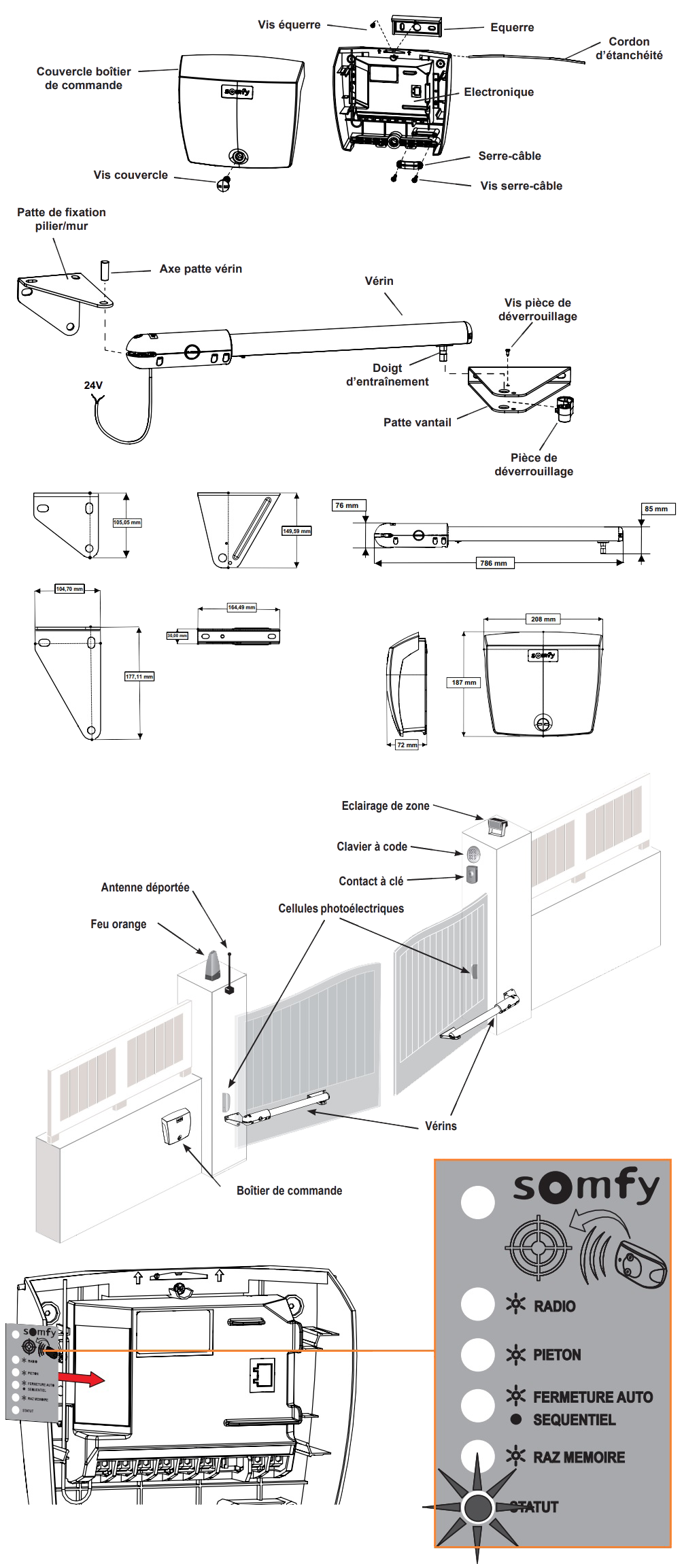

Somfy SGS 400 Somfy SGS 501/601

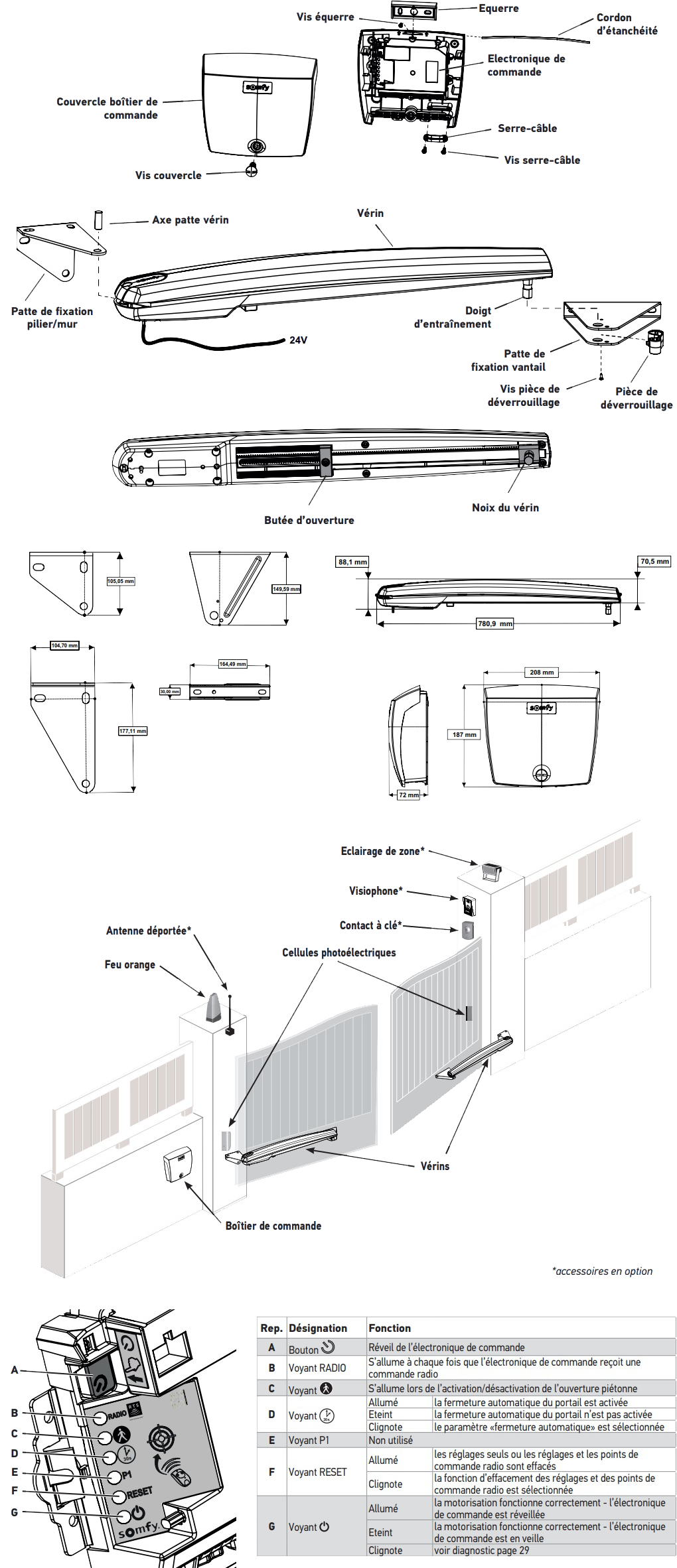

Somfy Wispa 800
Ce înseamnă starea LED-ului obiectului meu :

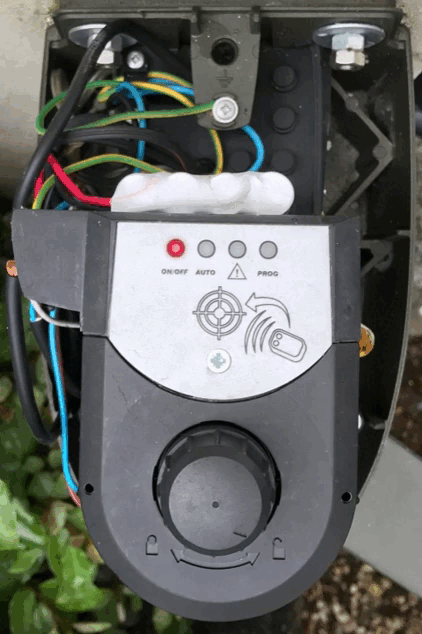

Somfy Evolvia 400/450/XL/Star - Somfy Exavia 500/XL/Star - Somfy Passeo 800 - Somfy Wispa 800 - Somfy SGA (Cu electronică BUS)
Țineți apăsat butonul "power" două secunde, indicatorul power se aprinde roșu Apropiați telecomanda (releu sau pilot) de țintă și apăsați butonul. Indicatorul radio se aprinde verde și apoi se stinge.

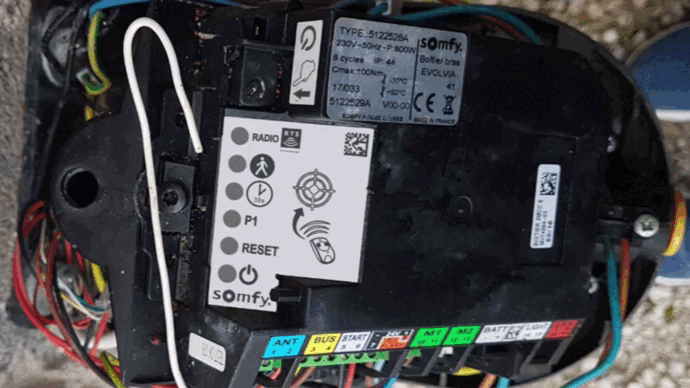

Treziți motorul pentru a efectua manevre Telecomanda (releu sau pilot) este înregistrată pe motorul dvs. și gata de utilizare

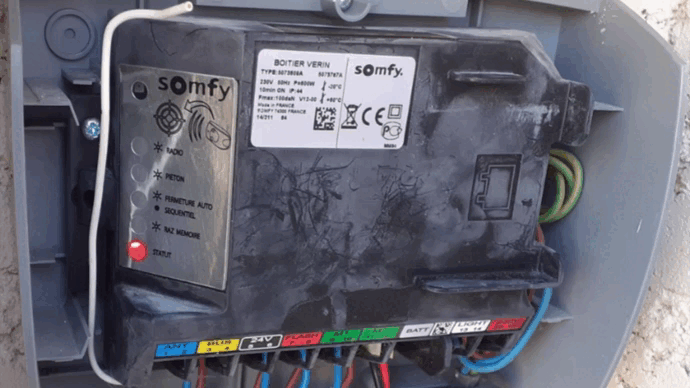

Somfy Go AR 400 - Somfy Go SC 500 - Somfy SGS 400 Apropiați telecomanda (releu sau pilot) de țintă și apăsați butonul. Indicatorul radio se aprinde verde și apoi se stinge. Telecomanda (releu sau pilot) este înregistrată pe motorul dvs. și gata de utilizare
Somfy SGA (Cu electronică BUS) - Somfy SGS 501/601 Apropiați telecomanda (releu sau pilot) de țintă și țineți apăsat butonul de asociere. Indicatorul de pericol se aprinde roșu și indicatorul de programare clipește verde. Telecomanda (releu sau pilot) este înregistrată pe motorul dvs. și gata de utilizare

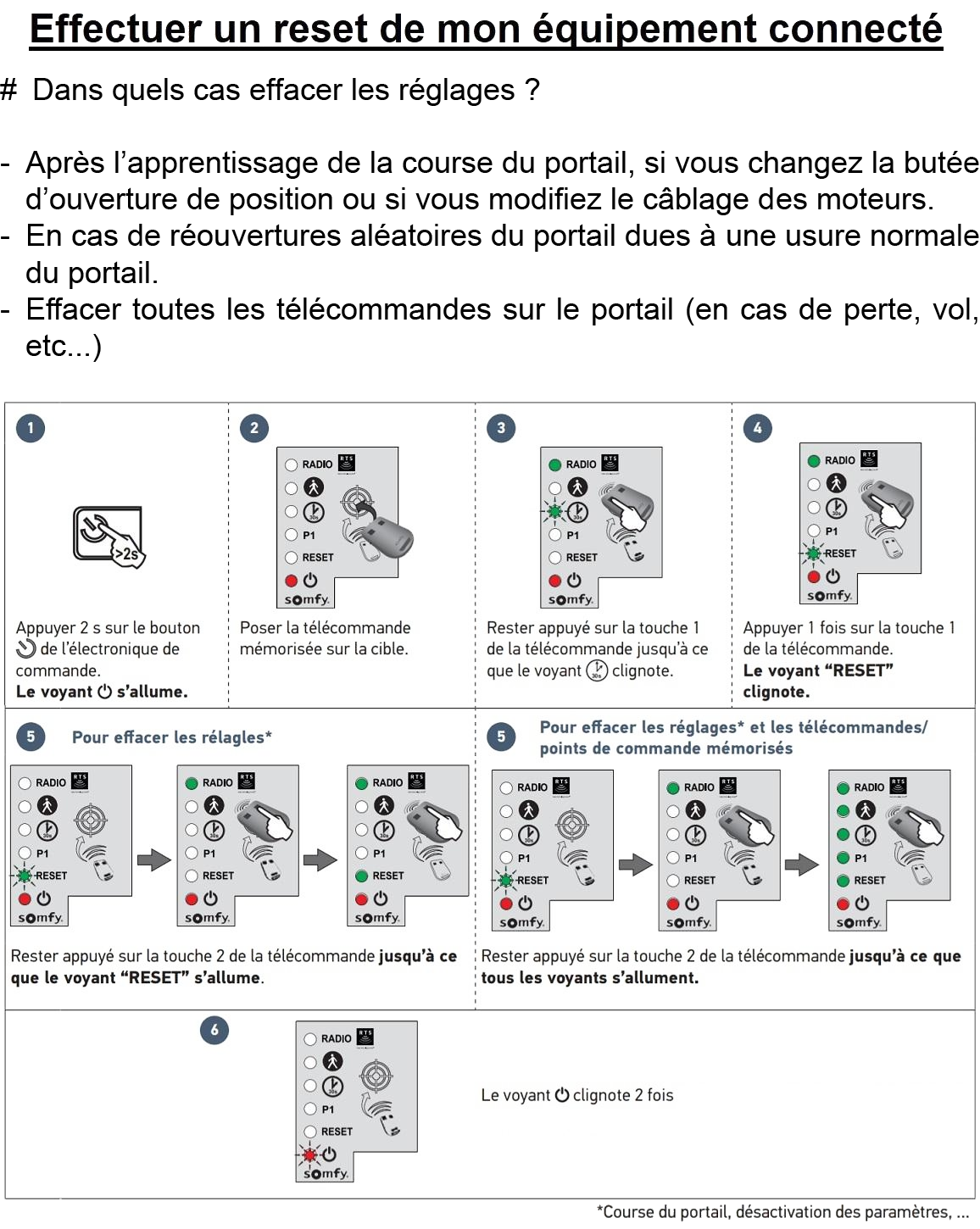

Cum să efectuez resetarea obiectului meu?

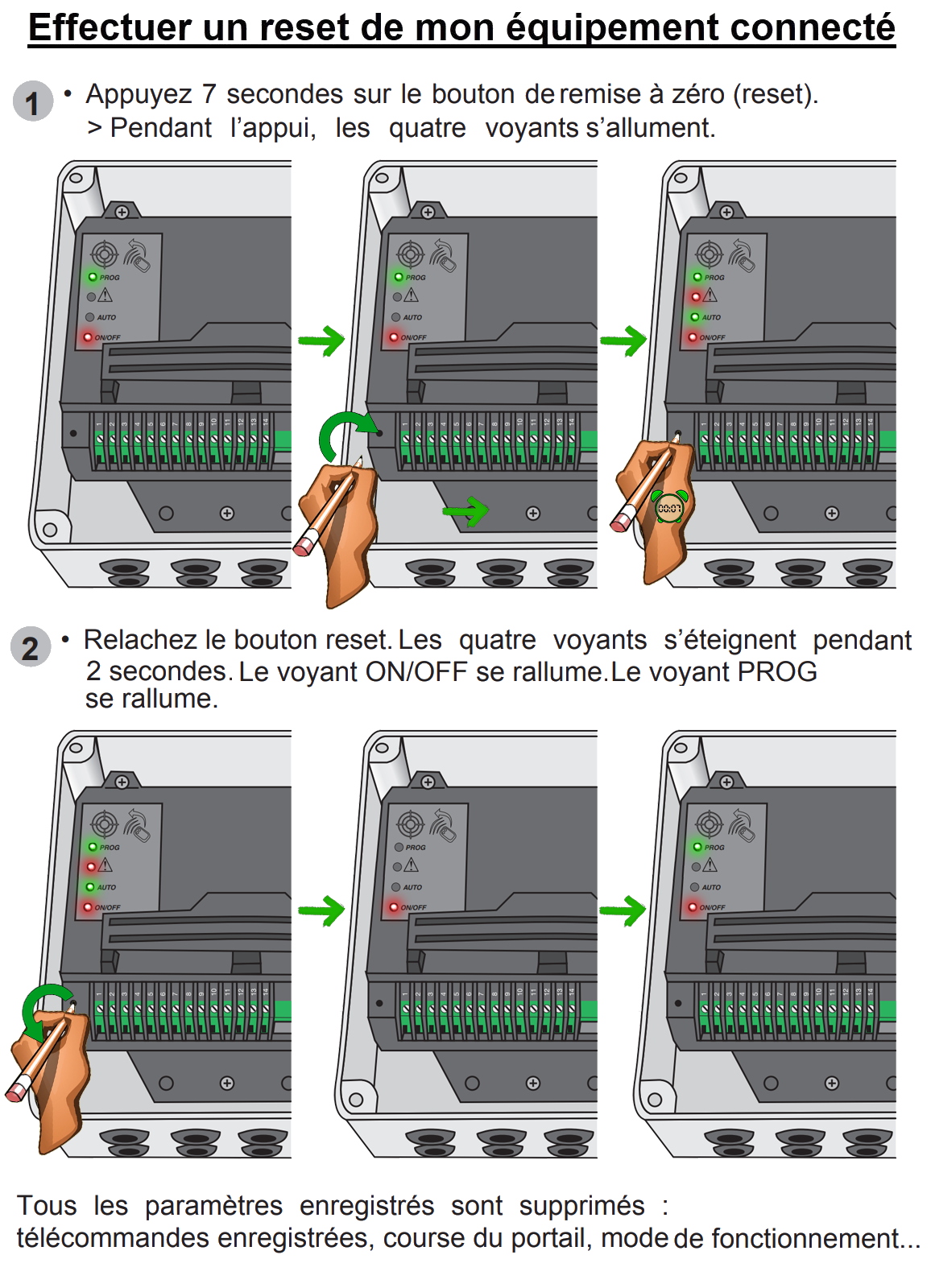

Somfy Evolvia 400/450/XL/Star - Somfy Exavia 500/XL/Star - Somfy Passeo 800 - Somfy Wispa 800 - Somfy SGA (Cu electronică BUS)
Somfy Go AR 400 - Somfy Go SC 500 - Somfy SGS 400
Somfy SGA (Cu electronică BUS) - Somfy SGS 501/601
Documentație tehnică / manual utilizator
