Precondiții pentru instalare și utilizare :

• Aplicația Enki*

* Precondiții pentru aplicația Enki: Acces la internet și un telefon cu sistem de operare minim: Android: 7 / iOS: 15

Protocol de comunicare :

• Wi-Fi
• Bluetooth*

* Bluetooth: Funcția este utilizată doar pentru împerecherea produsului.

Țări disponibile :

• Franța
• Spania
• Grecia
• Italia
• Polonia
• Portugalia
• România

Feedback stare disponibil :

• Da

Control vocal Alexa :

• Nu

Control vocal Google Home :

• Nu

Conținut articol :

• Descriere tehnică

• Funcționalitatea produsului în aplicația ENKI

• Vedere produs

• Ce înseamnă starea LED-ului produsului meu?

• Cum funcționează... obiectul meu?

• Cum să resetez obiectul meu?

• Documente tehnice / manual utilizator

Descriere tehnică :

• Tip: Kit panou solar rigid cu invertor conectat
• Necesită box Enki: Nu
• Feedback stare: Da
• Utilizare: Exterior
• Conținut kit:
  • 4 panouri solare
  • 1 micro-invertor conectat
  • 1 cablu CA (Curent alternativ)
  • 1 cablu CC (Curent continuu)
  • 4 suporturi de fixare
  • 4 T-uri de fixare
  • 2 șuruburi de fixare pentru micro-invertor
• Suprafață totală: 2.43 m²
• Putere: 440 W

Panou solar :

• Putere max. (Pmax): 110W
• Tensiune la putere max. (Vmp): 9.34 V
• Curent la putere max. (Imp): 11.77 A
• Tensiune în circuit deschis (Voc): 10.96 V
• Curent de scurtcircuit (Isc): 12.46 A
• Eficiența modulului: 18.08 %
• Tensiune max. sistem: 1500 V
• Calibru max. siguranțe serie: 20 A
• Clasă de protecție: Clasa II
• Dimensiuni panou solar :
  • Grosime: 25 mm
  • Lățime: 780 mm
  • Lungime: 780 mm
• Greutate: 7 Kg
• Indice de protecție: IP67
• Cablu de ieșire: 4 mm²
• Lungime cablu: 650 mm
• Conector: compatibil MC4
• Tehnologie: Perc
• Număr diode: 2
• Materiale :
  • Față: Sticlă securizată de 3.2 mm (0.13 inch)
  • Rame: Aliaj aluminiu anodizat, negru
• Configurații optime module în serie/paralel: 4 module în serie
• Coeficient temperatură Pmax: -0.38 % / °C
• Coeficient temperatură Voc: -0.36 % / °C
• Coeficient temperatură de Isc: +0.07 % / °C

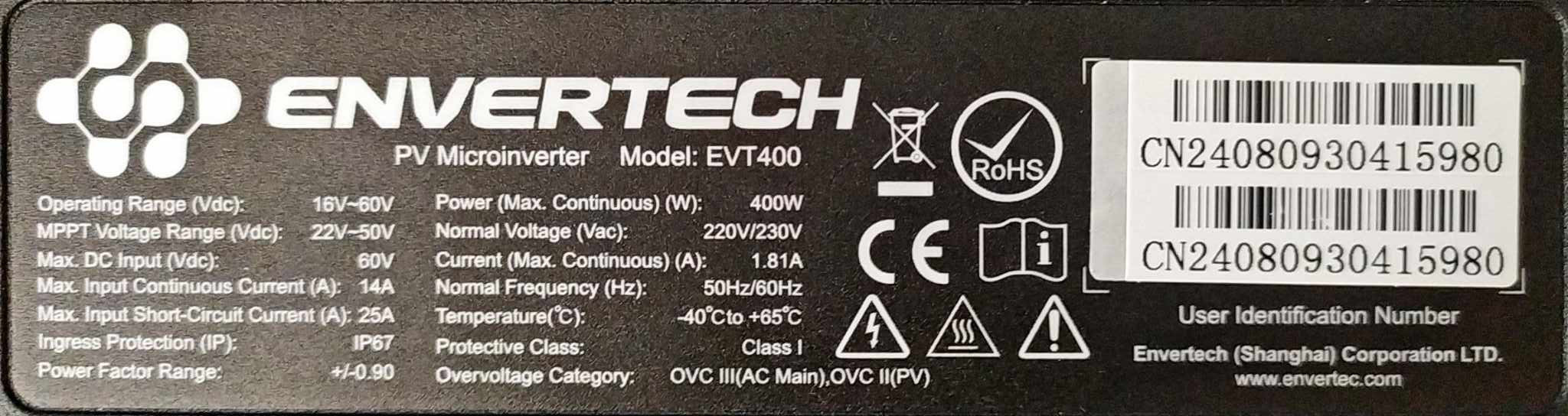

Micro-invertor :

• Altitudine maximă utilizare: 2000 m
• Umiditate relativă: 0-100 %
• Mod răcire: Răcire naturală
• Grad poluare: 2
• Categorie mediu: Exterior și interior
• Izolație invertor: Izolație înaltă frecvență
• Greutate: 1.85 Kg
• Dimensiuni :
  • Lățime: 163.3 mm
  • Înălțime: 216.3 mm
  • Adâncime: 35.5 mm
• Bluetooth :
  • Bandă de frecvență: 2402 - 2480 MHz
  • Emisie radio maximă: 20 dBm
• Wifi :
  • Bandă de frecvență: 2412 - 2472 MHz
  • Emisie radio maximă: 20 dBm
• Intrare DC maximă: 60 V
• Isc PV (maxim absolut): 25 A
• Interval funcționare: 16-60 V
• Curent intrare: 14 A
• Interval tensiune MPPT: 22-50 V
• Tensiune ieșire nominală: 220/230 V~
• Interval tensiune ieșire: 189-260 V~
• Curent ieșire (max. continuu): 1.81 A
• Frecvență: 50/60 Hz
• Curent feedback maxim de la invertor către rețea / a.c. sau c.c. A: 0 A
• Curent (de pornire) / a.c. A (vârf și durată): 3.78A (50us) A / us
• Curent defect ieșire maxim /Va.c. A (vârf și durată), sau RMS: 1.9A (60ms) A / ms
• Protecție maximă supracurent ieșire /a.c. A :
  • MAX: 8.73 A
  • RMS: 6.17 A
• Putere (max. continuă): 400 W
• Factor putere nominal (implicit): -0.9 / +0.9
• Factor putere / Nominal (implicit): 0.90 +/-
• Distorsiune armonică totală: <3 %
• Eficiență maximă: 96.5 %
• Eficiență MPPT: 99.9 %
• Consum electric pe timp de noapte: < 100 mW
• Comunicare: PLCC (Comunicație prin purtătoare linie electrică) / WiFi
• Protecție la infiltrări: IP67
• Clasă de protecție: Clasa I
• Temperatură de funcționare: -40 / 65 °C
• Categorie supratensiune: OVC III(AC Main), OVC II (PV)

Cablu DC :

• Lungime cablu: 2500 mm
• Secțiune transversală: 4 mm²
• Protecție la infiltrări: IP68

Cablu CA :

• Lungime cablu: 5000 mm
• Secțiune transversală: 1.5 mm²

Fixare :

• Dimensiuni (L*l) :
  • Lungime: 734 mm
  • Lățime: 760 mm
  • Înălțime: 50 mm
• Greutate: 0.6 kg
• Culoare: Negru Oxidare
• Material: Aluminiu 5052/6063

Pentru a împerechea obiectul, rețeaua dvs. Wi-Fi trebuie configurată în WPA2 pe frecvența de 2,4 GHz.
Dacă rețeaua dvs. Wi-Fi 2,4 GHz este mixtă cu frecvențele 5 GHz, 6 GHz sau 7 GHz, este obligatoriu să separați benzile și să atribuiți un SSID (nume rețea Wi-Fi) distinct fiecărei frecvențe.

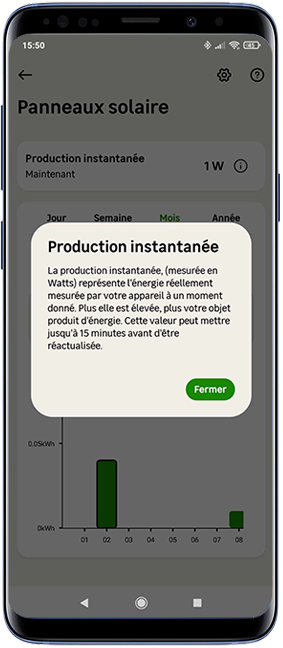

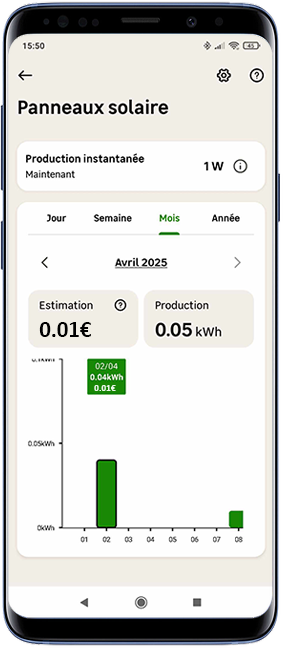

Funcționalitatea produsului în aplicația ENKI :

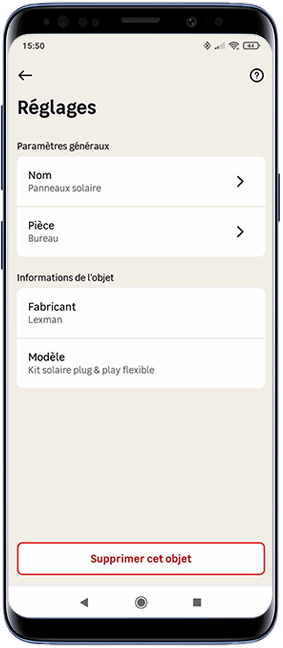

Pagina de control	Setări

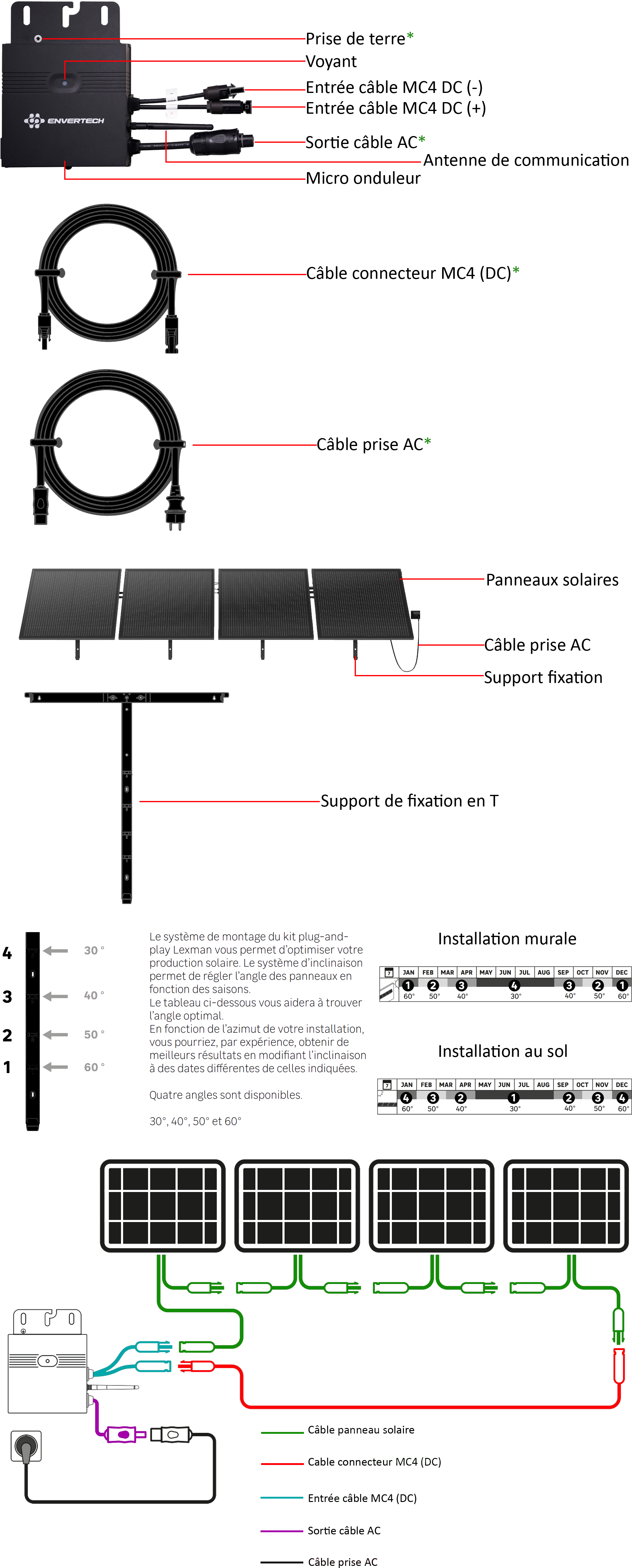

Vedere produs :

* Împământare : Împământarea este opțională. Conectați firul de împământare prin șurub în orificiul dedicat.

* CA : Curent alternativ

* CC : Curent continuu.

Ce înseamnă starea LED-ului obiectului meu :

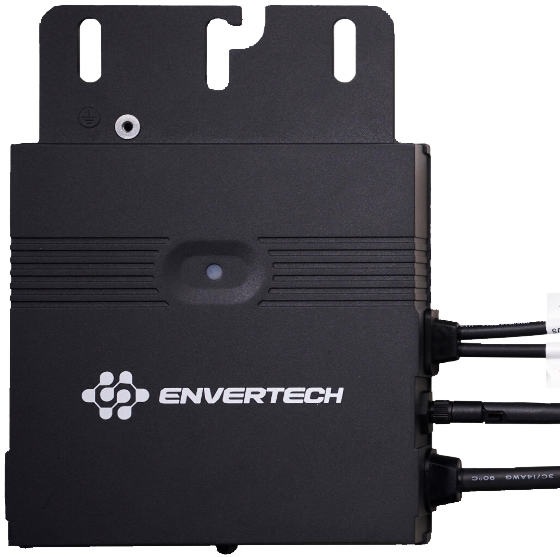

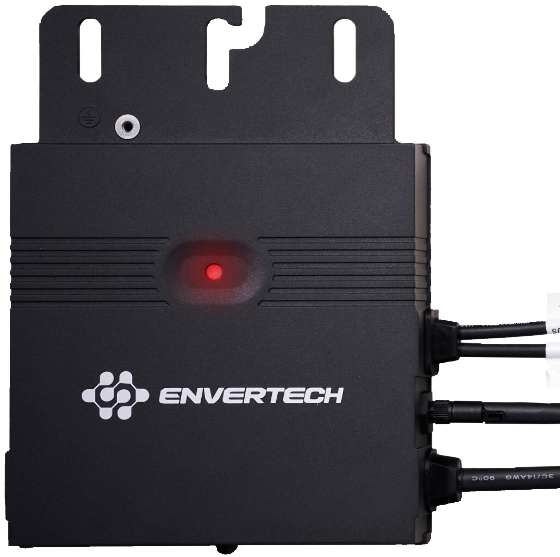

Stins.	Clipoceste roșu continuu.	Clipoceste verde o dată la zece secunde.	Roșu fix.
Neconectat. Nu produce energie. Alimentarea produsă de panourile solare nu este suficientă pentru a alimenta micro-invertorul.	Neconectat. Nu produce energie. Micro-invertorul nu are suficient soare pentru a porni. Fie pentru că este prea devreme sau prea târziu în zi pentru ca kitul să producă energie, fie pentru că kitul nu primește raze de soare.	Conectat, produce energie. Micro-invertorul produce energie, bucurați-vă de kitul dvs.!	Anomalie! Neconectat, nu produce energie. Micro-invertorul a întâmpinat o problemă. Încercați să îl resetați și să refaceți împerecherea. Dacă problema persistă, contactați distribuitorul local.

* Indicatorul principal al invertorului nu indică starea conexiunii cu rețeaua și aplicația dvs.

* Este imposibil să conectați micro-invertorul la rețeaua Wi-Fi și aplicație dacă acesta nu este alimentat corect și nu produce energie. Pentru a putea asocia micro-invertorul, acesta trebuie să producă energie.

Cum funcționează... obiectul meu?

Cum funcționează împerecherea panoului solar Lexman

Cum să resetez obiectul meu?

Efectuați resetarea obiectului meu conectat
# Verificați dacă micro-invertorul este alimentat corect (dacă nu este, resetarea nu se va face corect). Acesta trebuie să clipească verde (fie continuu, fie o dată la zece secunde). Deconectați și reconectați priză AC de la priza de perete de trei ori.
Asigurați-vă că indicatorul clipoceste verde.	Deconectați și reconectați priza AC la priza de perete de 3 ori
# Micro-invertorul va clipoci roșu pentru a indica că se resetează, apoi va face roșu-verde. În final, va reveni la modul de producție de energie cu un clipocit verde la fiecare zece secunde. Micro-invertorul dvs. este resetat.
Micro-invertorul clipoceste roșu, apoi va face roșu-verde înainte de a se stinge	Apoi trece în verde clipocind la fiecare 10 sec. Micro-invertorul este în modul de împerechere. Resetare reușită

Documente tehnice / manual utilizator
