Precondiții pentru instalare și utilizare :
- Aplicația Enki
* Precondiții pentru aplicația Enki: Acces la internet și un telefon cu sistem de operare minim: Android: 7 / iOS: 15
Protocol de comunicare :
- Wi-Fi
Țări disponibile :
- Franța
- Spania
- Italia
- Portugalia
Feedback de stare disponibil :
- Da
Control vocal Alexa :
- Nu direct, dar posibil prin scenarii manuale
Control vocal Google Home :
- Nu direct, dar posibil prin scenarii manuale
Conținut articol :
Descriere tehnică
Cum se instalează Stația de încărcare
Funcționalitatea produsului în aplicația ENKI
Vederea produsului
Ce înseamnă starea LED-ului produsului meu?
Cum se efectuează resetarea obiectului meu?
Documente tehnice / manual utilizator
Descriere tehnică :
| Model | Referință | EAN |
| Stație de încărcare 7/22 kW - Priză T2S | 90235808 | 3276007783483 |
| Stație de încărcare 7 kW - Cablu T2 | 90235807 | 3276007783476 |
| 90235808 | 90235807 | |
| Priză T2S | X | |
| Cablu atașat (6,5m) cu suport | X | |
| Monofazic* | X | X |
| Trifazic* | X | |
| Încărcare dinamică anti-declanșare | X | X |
| Aplicație pentru smartphone (Enki) | X | X |
| Conectivitate |
Wi-Fi Ethernet |
Wi-Fi Ethernet |
| OCPP | 1.6J | 1.6J |
| Actualizare de la distanță | X | X |
* Configurația monofazică sau trifazică poate fi realizată în timpul instalării.
| Specificații electrice |
Putere maximă: 22 kW (3P) / 7.4 kW (1P) Curent maxim: 32A pe fază, reglabil de la 10A la 32A Tensiune nominală (Un): 207-253 V~ (1P), 400V~ (3P) Frecvență de funcționare: 50 Hz Tensiune de izolație (Ui): 1.5kV L la N, 2kV L la L; 4kV L,N la pământ Tensiune nominală de rezistență la impulsuri (Uimp): 4000 V Curent nominal de rezistență la vârf (Ipk): 1500A Curent nominal de rezistență pe termen scurt (Icw): 3kA Curent de scurtcircuit (Icc): 1000A 1 ms, de 3 ori Categorie de supratensiune: III Grad de poluare: 3 Clasificare compatibilitate electromagnetică (EMC): Tip B Clasificare pentru protecția împotriva șocurilor electrice: Clasa I Regim de nul compatibil: TNC-S, TNS Bandă de frecvență radio Wi-Fi: 2,4GHz Putere maximă de emisie radio: 20 dBm |
| Conector |
Priză T2S (90235808) cablu atașat (6,5m) conector T2 (90235807) |
| Funcție dinamică anti-declanșare |
Interfață TIC (Franța) Contor inteligent extern cu interfață RS485 opțională (Europa) |
| Afișaj | Indicator LED cu bandă și model dinamic: Avertizare sonoră |
|
Aplicație mobilă Enki (Stația de încărcare Lexman trebuie să fie conectată la Internet) |
Pornire / Oprire Stare încărcare Istoric utilizare și consum Gestionarea accesului la încărcare de la distanță Deblocarea încărcării Planificare |
| Protecție |

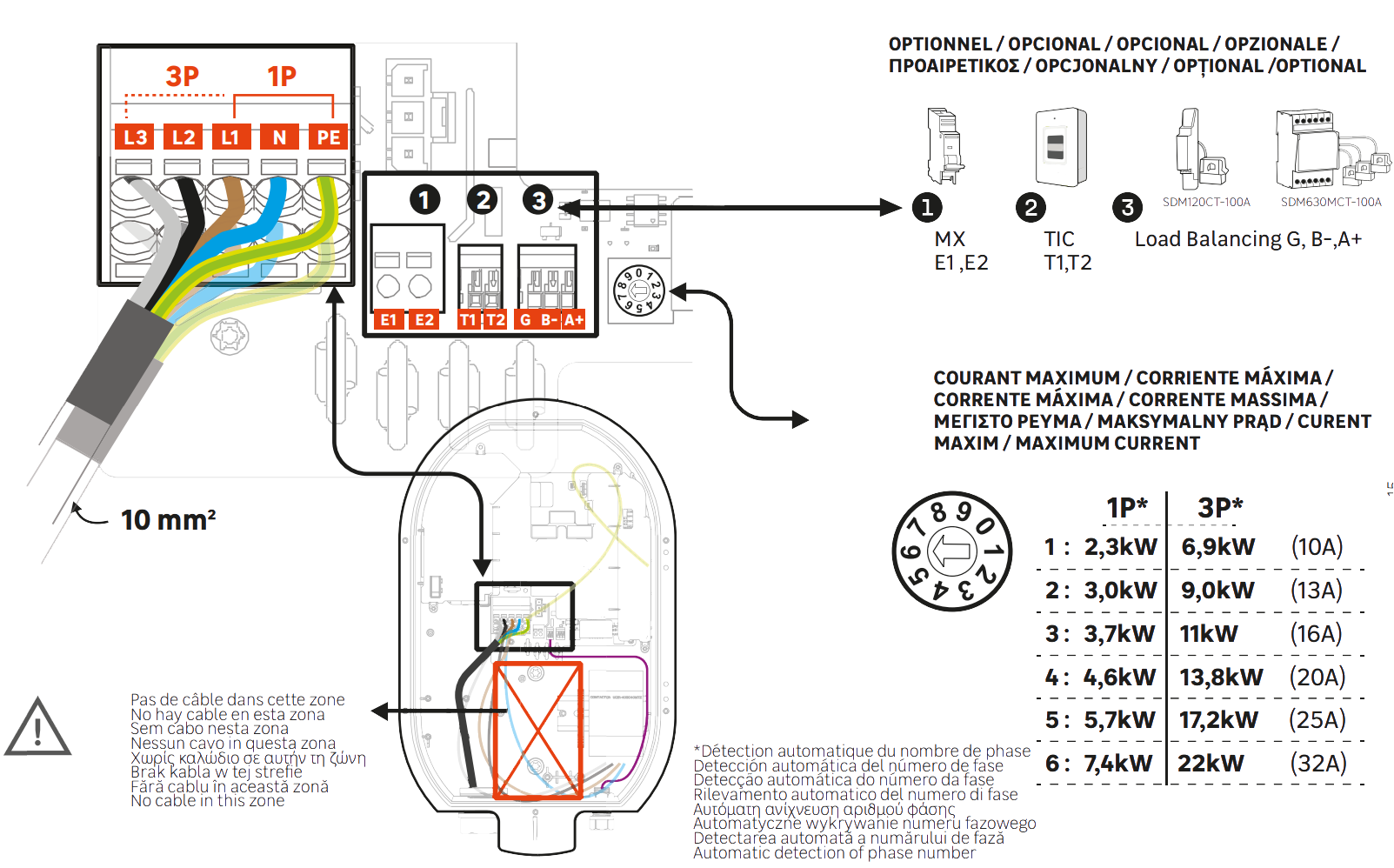

Protecție internă: RCD-DD 6mA conform IEC 62955 Reducerea temperaturii interne Conector pentru bobină de emisie curent Necesare pentru instalare (nu sunt incluse): Comutator diferențial tip A sau tip F, 30mA Siguranță magnetotermică 6kA, curbă C Calibrul și secțiunea cablurilor variază în funcție de caracteristicile locației și reglementările locale 16A → calibru protecție = 20A Secțiune cablu = 6mm2 32A → calibru protecție = 40A Secțiune cablu = 10mm2 |
| Mecanică |
Dimensiuni produs: H455xL275xP151 Greutate: ~4,5kg IP55 IK10 Material: PC / ASA Culoare Față: RAL 9003 Spate: RAL 7024 Ambalaj: H460x L360x H250 (90235808) Ambalaj: H460x L360x H180 (90235807) |
| Montaj | Placă de fixare pe perete |
| Accesorii opționale |
Funcționare: -30 la 50°C, Umiditate 5 la 95% (Poate apărea o reducere a puterii) Depozitare: -30/ 50°C Utilizare interior și exterior Altitudine maximă: 2500m |
| Interfață |
Contor inteligent pentru echilibrarea încărcării Monofazic: SDM120CT-100A - Modul încărcare dinamică anti-declanșare pentru instalare monofazică fără interfață TIC (Franța) Trifazic: SDM630MCT-100A Modul încărcare dinamică anti-declanșare pentru instalare trifazică fără interfață TIC (Franța) |
| Interfață | Ethernet, Wi-Fi, USB, Modbus RTU |
| Protocol |
OCPP 1.6j RS485 |
| 16A max/ fază | 32A max/ fază | |
| Calibru | 20A | 40A |
| Secțiune | 6mm² | 10mm² |
Pentru a face împerecherea obiectului, rețeaua dvs. Wi-Fi trebuie configurată în WPA2 pe frecvența de 2,4 GHz.
Dacă rețeaua dvs. Wi-Fi 2,4 GHz este mixtă cu frecvențele 5 GHz, 6 GHz sau 7 GHz, este imperativ să separați benzile și să atribuiți un SSID (nume de rețea Wi-Fi) distinct pentru fiecare frecvență.

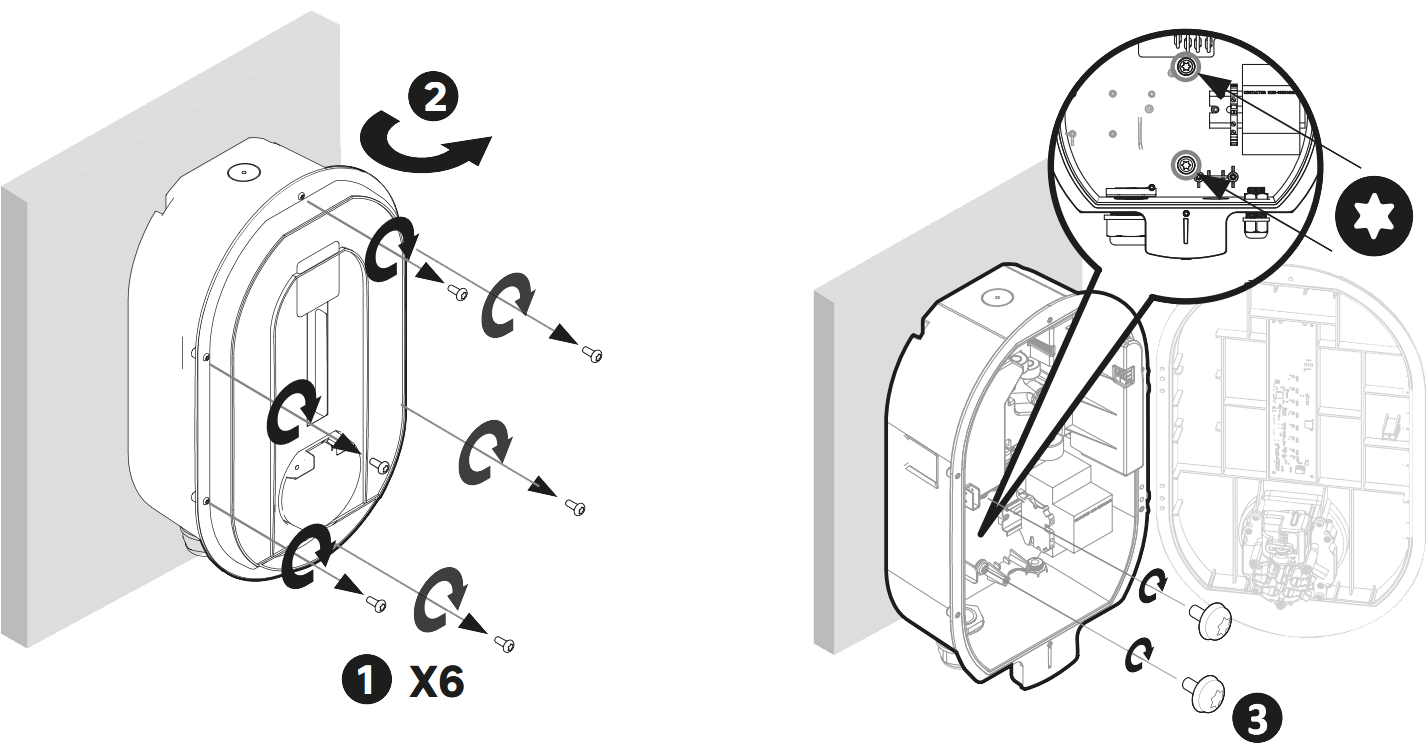

Cum se instalează Stația de încărcare :

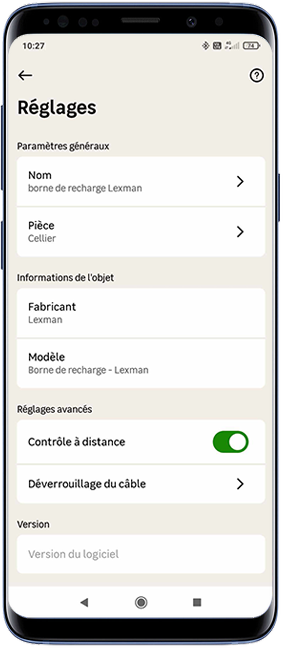

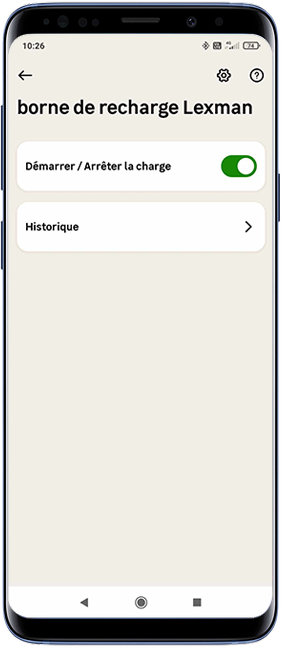

Funcționalitatea produsului în aplicația ENKI :
| Funcționalitate a obiectului | Proprietăți | Integrare în scenariu | ||
| Acțiuni | Declanșatori | Condiții | ||
| Pornire / Oprire încărcare | Încarcă sau oprește încărcarea mașinii | ✔ | ✘ | ✘ |

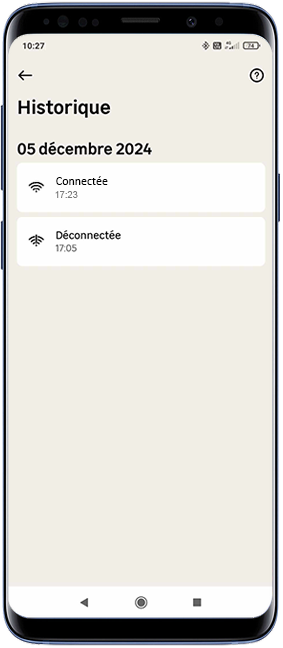

| Istoric | Verifică istoricul de încărcare, conectare și deconectare | ✘ | ✘ | ✘ |
| Control de la distanță | Permite controlul de la distanță al stației | ✘ | ✘ | ✘ |

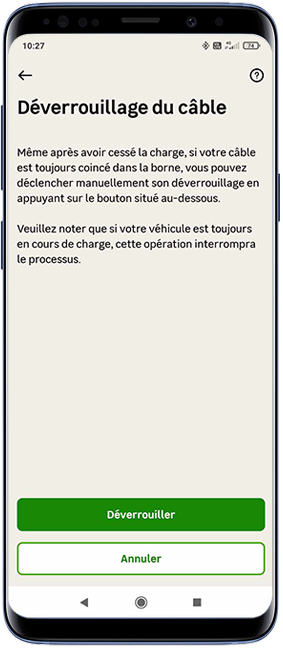

| Deblocare cablu | Forțează deblocarea cablului de încărcare al stației | ✘ | ✘ | ✘ |
| Verifică / Efectuează actualizările disponibile | Actualizare disponibilă prin OTA |
✘ | ✘ | ✘ |
| Recuperează versiunea firmware | Recuperează și afișează versiunea curentă a firmware-ului obiectului |
✘ | ✘ | ✘ |
|
|
|

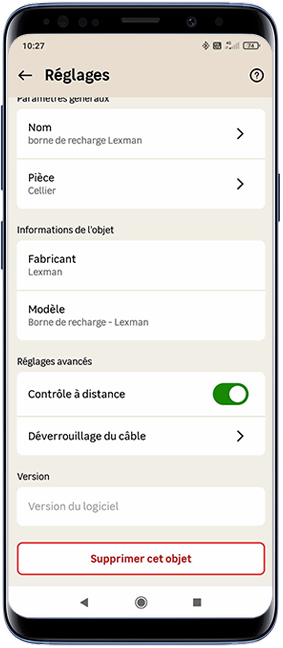

| Pagina de control | Setări |

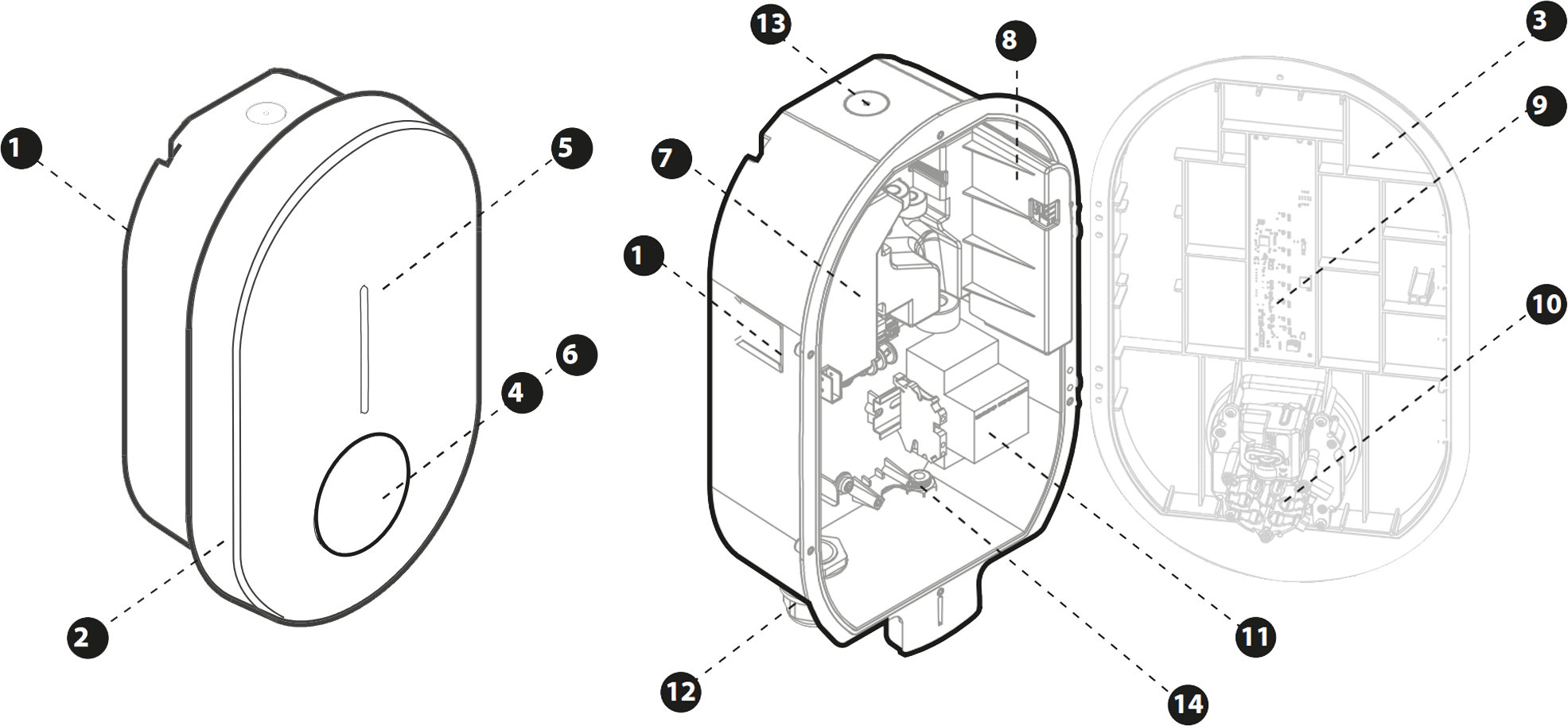

Vederea produsului :
| Articol | Descriere piesă | Articol | Descriere piesă |
| 1 | Carcasă | 8 | Placă de comunicare |
| 2 | Placă decorativă | 9 | Placă LED |
| 3 | Capac frontal | 10 | Alimentare priză de încărcare |
| 4 | Clapetă | 11 | Contactor |
| 5 | Indicator luminos | 12 | Intrare cablu de alimentare inferioară |
| 6 | Priză de încărcare sau suport priză | 13 | Intrare cablu de alimentare superioară |
| 7 | Placă de putere | 14 | Intrare cablu semnal 1 + 2 opțional |
| Stația de încărcare Lexman poate încărca orice vehicul electric echipat cu un conector de tip 2 |
Ce înseamnă starea LED-ului obiectului meu :

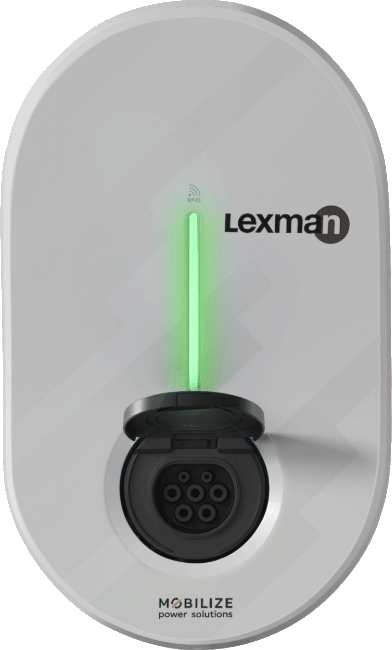

| Galben intermitent | Alb și verde intermitent | Verde fix | Verde intermitent | Verde fix, albastru intermitent | Indicator albastru în flux descendent |
|
Pornire Sau actualizare software Durată: 1 până la 5 minute |
Stația este gata să fie inițializată | Stația este disponibilă. | Încărcare în pregătire | Gata de încărcare, în așteptare autorizare |
Încărcare în curs Sau sesiune de încărcare pornită, în așteptare pentru intervalul de încărcare programat |

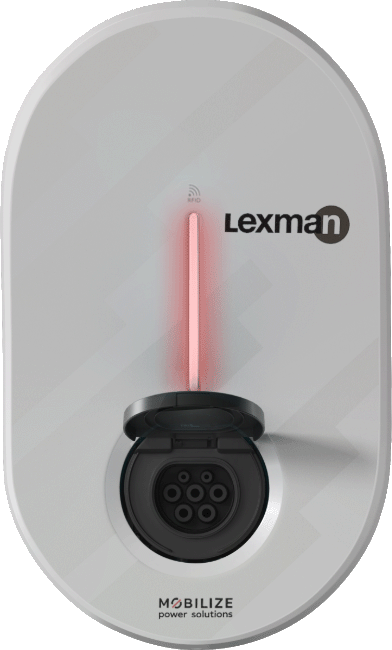

| Albastru respirant | Albastru fix | Albastru și roșu fix | Alb intermitent o dată la patru secunde | Roșu intermitent | Roșu fix |
| Sfârșit încărcare |

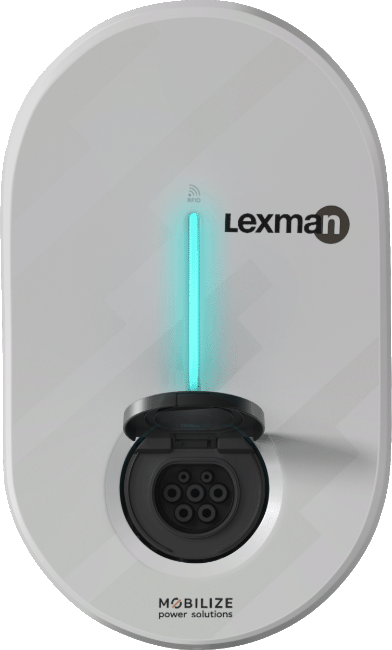

Planificare încărcare activată |
Încărcător blocat de utilizator din interfața de configurare Notă: Această stare nu este normal accesibilă în condiții normale (utilizare cu stație conectată ENKI) |

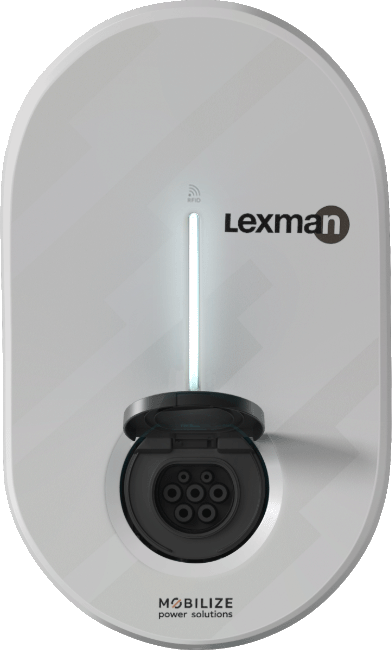

Hotspot WIFI activat (~1h) Conexiune la interfața de configurare prin Wi-Fi posibilă |
A apărut o eroare, încercați din nou secvența de încărcare. |
Eroare internă sau instalare greșită Contactați instalatorul sau serviciul clienți al distribuitorului dvs. |
Cum se efectuează resetarea obiectului meu?
|
Efectuați resetarea obiectului meu conectat | ||
|

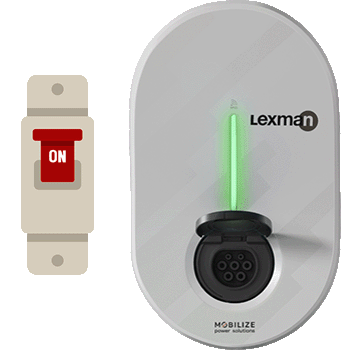

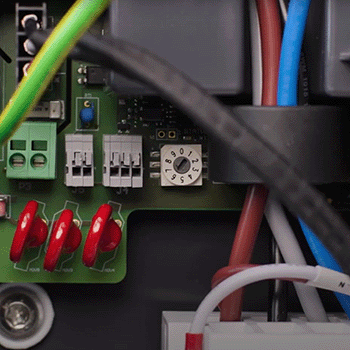

# Opriți alimentarea stației prin contorul electric. Deschideți stația de încărcare și setați selectorul plăcii de putere pe 9. Porniți apoi stația Lexman, indicatorul va clipi galben. | ||
| Opriți alimentarea stației. | Setați selectorul pe 9. | Porniți alimentarea stației. Indicatorul clipeste galben. |
|

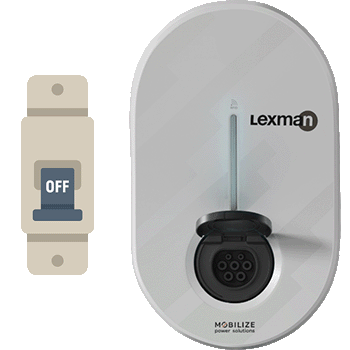

# Așteptați cinci minute. După acest interval, opriți din nou alimentarea stației, apoi setați selectorul pe curentul dorit. În final, porniți din nou alimentarea. Stația dvs. a fost resetată cu succes. | ||
| Așteptați 5 minute. Opriți alimentarea stației. | Setați selectorul pe curentul dorit. | Porniți alimentarea stației. Stația este resetată cu succes. |
