Precondiții pentru instalare și utilizare :

• Aplicația Enki

* Precondiții pentru aplicația Enki: Acces la internet și un telefon cu sistem de operare minim: Android: 7 / iOS: 15

Protocol de comunicare :

• Cloud

Țări disponibile :

• Franța

Feedback disponibil :

• Da

Control vocal Alexa :

• Nu direct, dar posibil prin scenarii manuale

Control vocal Google Home :

• Nu direct, dar posibil prin scenarii manuale

Conținut articol :

• Descriere tehnică

• Funcționalitatea produsului în aplicația ENKI

• Vederea produsului

• Ce înseamnă starea LED-ului produsului meu?

• Cum să efectuez o resetare a obiectului meu?

• Documente tehnice / manual utilizator

Descriere tehnică :

• Tip: Motor sau modul pentru rulou electric conectat
• Necesită box Enki: Nu
• Feedback: Da
• Protocol radio: IO
• Frecvență radio: 868 - 870 MHz, < 25 mW
  • Distanță radio în câmp liber: 80 m
• Aplicație nativă: TaHoma by Somfy
• Gateway necesar și recunoscut de Enki :
  • TaHoma Switch
  • Kit de conectivitate
  • TaHoma DIN-Rail / TaHoma Rail-DIN S
  • TaHoma Premium
  • Connexoon

Altus RS io	Izymo receptor io pentru rulou
Grad de protecție: IP 44 Număr maxim de puncte de comandă și senzori asociați: 9 Nivel de siguranță: Clasa I Certificări: CE NF Dimensiuni: (L x l x h): 740 mm x 63 mm x 63 mm Greutate: 4.18 kg Distanța de nituit a roții: 717 mm Consum în funcționare: 290 W Tensiune minimă: 205 V Tensiune maximă: 255 V Intensitate nominală: 1.5 A Alimentare: AC - RGE 1 - 230V/50 HZ Antena: Integrată Opțiune de decuplare manuală integrată: Nu Opțiune de decuplare manuală exterioară: Nu Viteză nominală: 17 RPM Cuplu nominal: 55 Nm Tip capăt cursă: Electronic Capacitate cușcă de capăt cursă: 241 Scara de putere a motorului: Motor AC trifazat 37,5 W până la 750W Repetabilitate: < +/- 5 Tip cap motor: Stea Siguranță termică: 140 °C Tip cablu: VVF Cablul detașabil: Nu Lungime cablu: 5 m Culoare cablu: Alb Număr fire per cablu: 3 Tip mufă: Dezizolat Secțiune fire: 0.75 mm² Temperatură minimă de utilizare: -10 °C Temperatură maximă de utilizare: 40 °C Temperatură minimă de depozitare: -20 °C Temperatură maximă de depozitare: 70 °C Timp de întrerupere termică: 4 min Nivel zgomot (dB): 64 dB Tip produs purtător: Rulouri	Alimentare: 220/240V , 50 Hz, 10A max (DDR 2A curbă C obligatoriu în amonte) Poluare: Cat II Secțiune cablu alimentare: Min: 0,75 mm², Max: 1,5 mm² Grad de protecție: IP 20 Clasă de protecție: Izolație dublă fără împământare Dimensiuni: 43 x 43 x 18 mm Număr puncte de comandă io-homecontrol: 1-way: 10 telecomenzi, 2-way: nelimitat Temperatură de funcționare: 0°C până la + 55°C Umiditate: 85 % RH la 25°C Altitudine: < 2000m

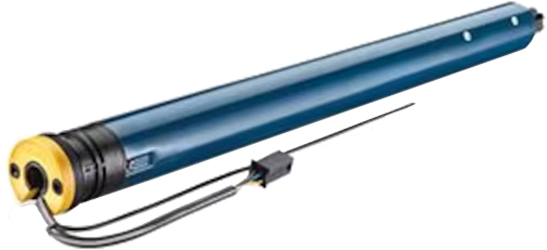

Oximo 40 Solar io	Slim receptor io pentru rulou
Alimentare: 12 V DC Consum în funcționare: 26 W Consum în standby: 0 W Temperatură de utilizare: -20°C până la + 60°C Grad de protecție: IP44 Certificări: CE NF Frecvență radio: 868.250 MHz / 868.950 MHz / 869.850 MHz Nivel zgomot (dB): 70 dB	Alimentare rețea: AC - RGE 1 - 230V/50HZ Consum în standby: 0.42 W Grad de protecție: IP 54 Izolație electrică: Clasa I Număr maxim de puncte de comandă și senzori asociați: 9 Benzile de frecvență și puterea maximă utilizată: 868.000 MHz - 868.600 MHz PAR < 25 mW 868.700 MHz - 869.200 MHz PAR < 25 mW 869.700 MHz - 870.000 MHz PAR < 25 mW Temperatură de utilizare: - 30 °C până la + 70 °C Număr cicluri de manevră: 10000 Grad de poluare: 2 Putere maximă: 690W Curent nominal: 3A Tensiune de rezistență la șocuri nominală: 2500V Tip serviciu: S3 Tip întrerupător: PTI (Indice de rezistență la trecere): > 175V Condiție de răcire: Fără răcire forțată Dispozitiv de protecție: Fără dispozitiv de protecție Tip de întrerupere: Micro-întrerupere Tip sarcină: cos φ >0,9 Concepție: Întrerupător montaj independent Temperatură filament incandescent: 850°C Tip acoperire pentru placă imprimată: Tip A Condiții testare: Simulat cu o sarcină practic rezistivă Culoare/Finisaj: Negru

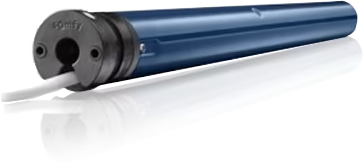

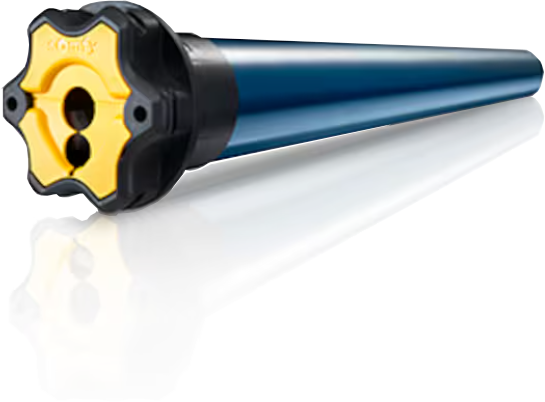

SONESSE 40 io	Sunsea screen 40 io
Alimentare: AC - RGE 1 - 230V/50HZ Consum în funcționare: 120 W Consum în standby: 0.5 W Benzile de frecvență și puterea maximă utilizată: 868,000 MHz - 868,600 MHz p.a.r. <25 mW 868,700 MHz - 869,200 MHz p.a.r. <25 mW 869,700 MHz - 870,000 MHz p.a.r. <25 mW Temperatură de utilizare: 0°C până la + 60°C Grad de protecție: IP 31 Clasă de siguranță: II Număr maxim de puncte de comandă și senzori asociați: 12 Grad de protecție: IP31 Nivel zgomot (dB): 44 dB Tip produs purtător: Jaluzele rulou	Alimentare: AC - RGE 1 - 230V/50HZ Consum în funcționare: 120 W Consum în standby: 0.39 W Frecvență radio: 868.250 MHz / 868.950 MHz / 869.850 MHz Temperatură de utilizare: - 20 °C până la + 70 °C Grad de protecție: IP 44 Număr maxim de puncte de comandă și senzori asociați: 9 Clasă de siguranță: Clasa I Nivel zgomot (dB): 52 dB Tip produs purtător: Jaluzele exterioare

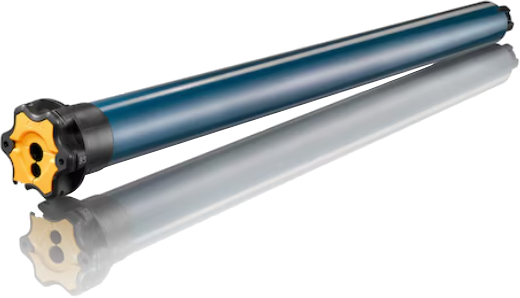

Sunilus io	Yslo io (Motor pentru oblon batant)
Alimentare: AC - RGE 1 - 230V/50HZ Consum în standby: 0.36 W Frecvență radio: 868.250 MHz / 868.950 MHz / 869.850 MHz Temperatură de utilizare: - 20 °C până la + 70 °C Grad de protecție: IP 44 Număr maxim de puncte de comandă și senzori asociați: 9 Clasă de siguranță: Clasa I Certificare: CE UKCA Nivel zgomot: 46 dB	Dimensiuni: l = 110 mm - H = 60 mm Lungime șină: 2 mm Benzile de frecvență și puterea maximă utilizată: 868.000 MHz - 868.600 MHz p.a.r. <25 mW 868.700 MHz - 869.200 MHz p.a.r. <25 mW 869.700 MHz - 870.000 MHz p.a.r. <25 mW Alimentare: AC - RGE 1 - 230V/50HZ Consum în standby: 0.4 W Consum în funcționare:10 W Temperatură de utilizare: - 20 până la + 60°C Clasă de siguranță: Clasa II Grad de protecție: IP 24 Număr maxim de puncte de comandă io (1 way) asociate: 9 Număr maxim de senzori io asociați: 3 Cuplu nominal: 4 N·m Cuplu PIC: 50 N·m Putere maximă absorbită la cuplu pic: 50 W Nivel zgomot (dB): 46 dB Tip produs purtător: Obloane batante Greutate produs purtător: 40 kg

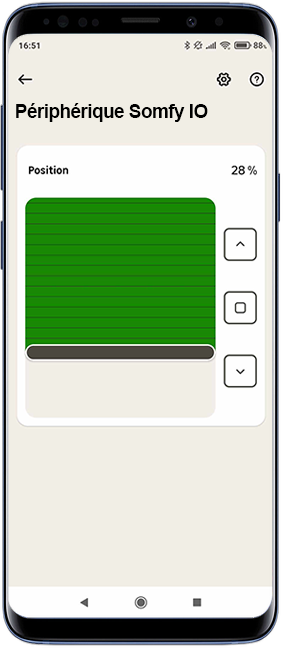

Funcționalitatea produsului în aplicația ENKI :

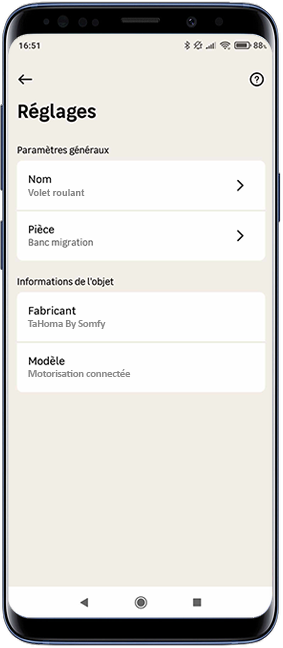

Pagina de control	Setări

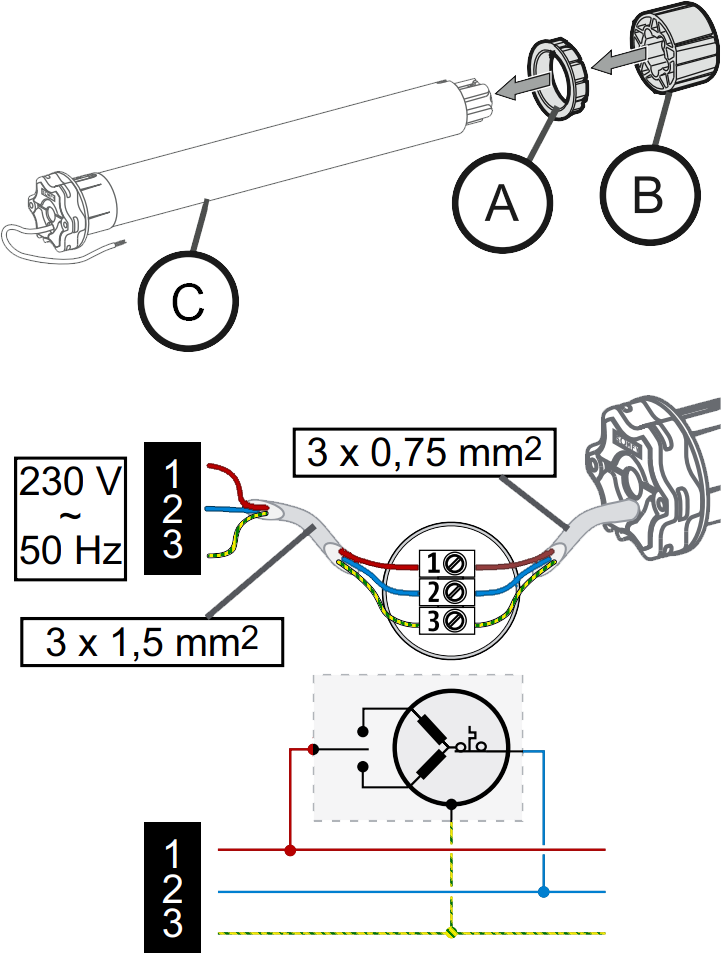

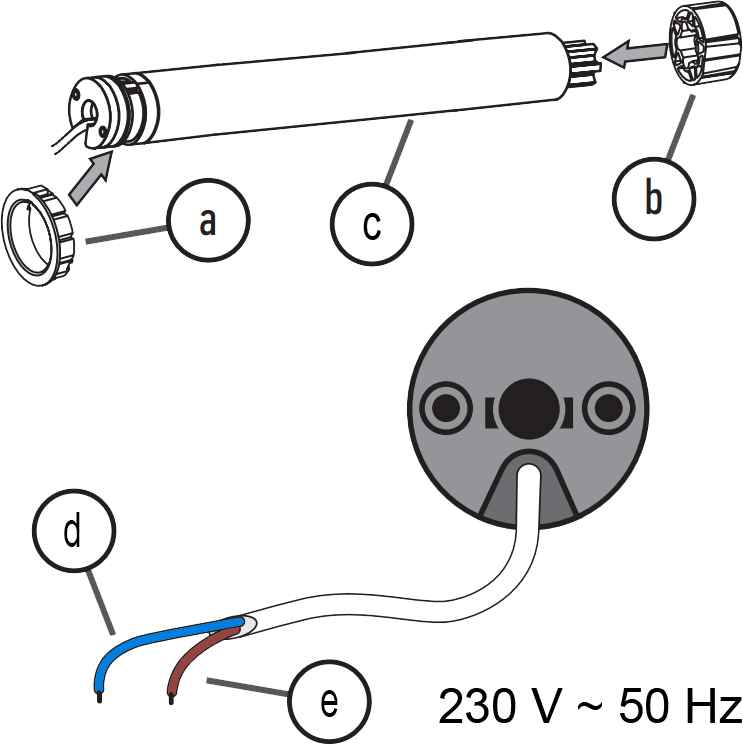

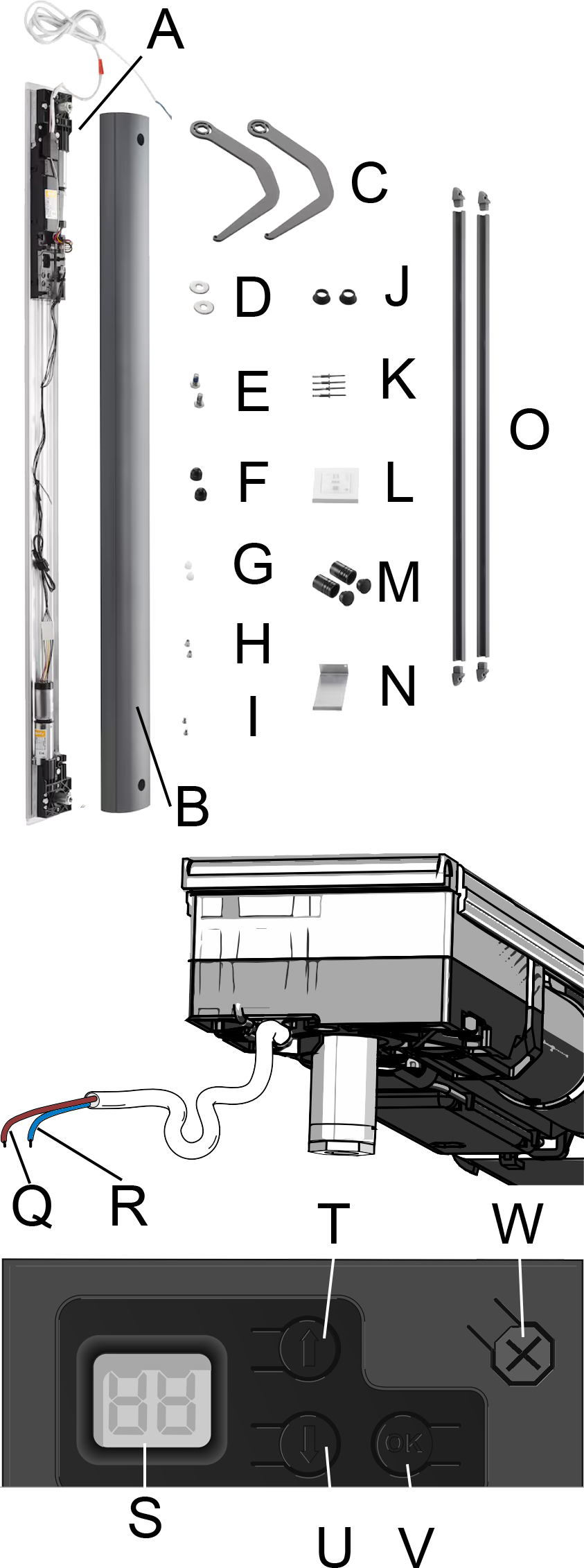

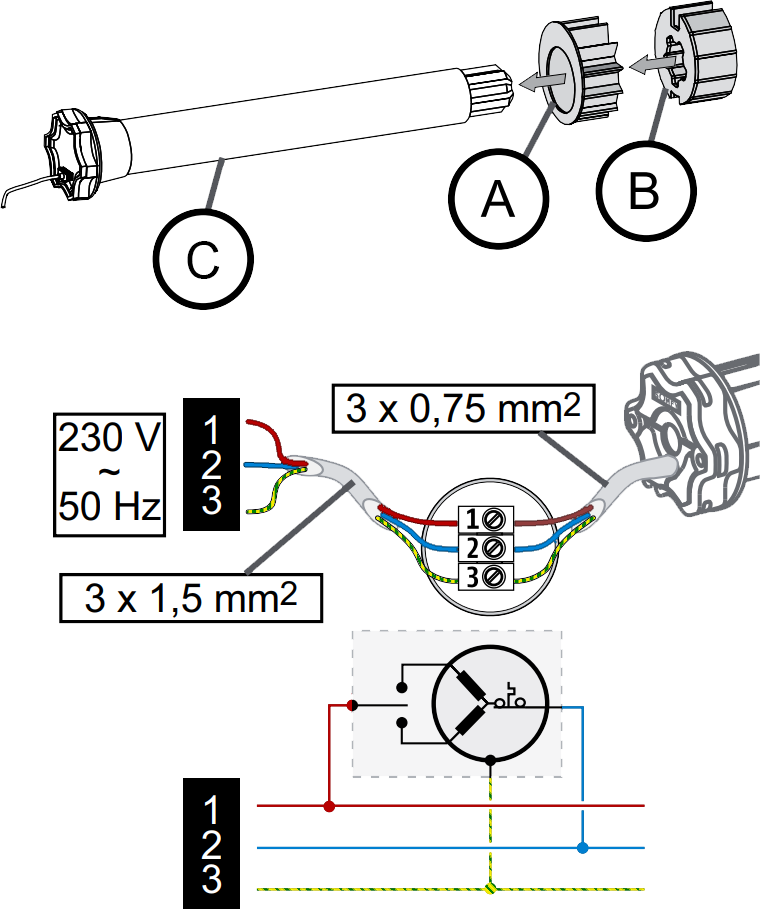

Vederea produsului :

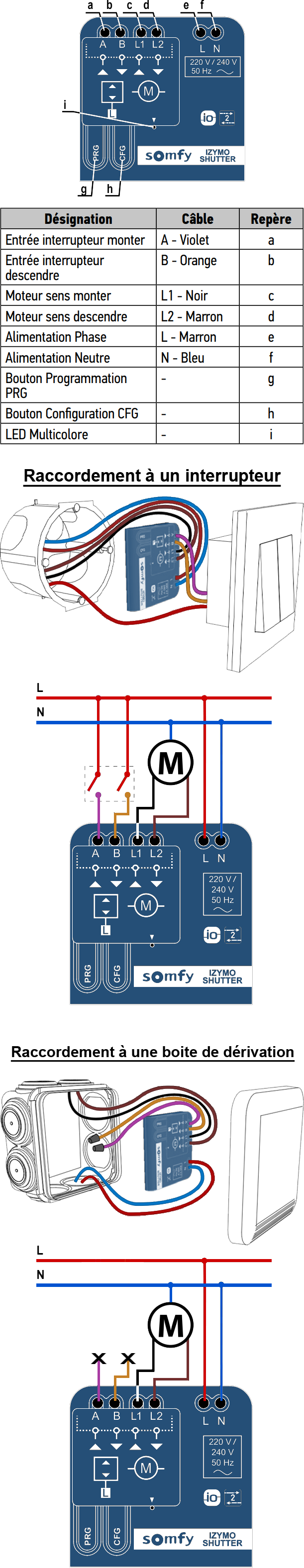

Altus RS io	Izymo receptor io pentru rulou

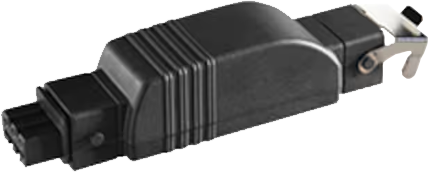

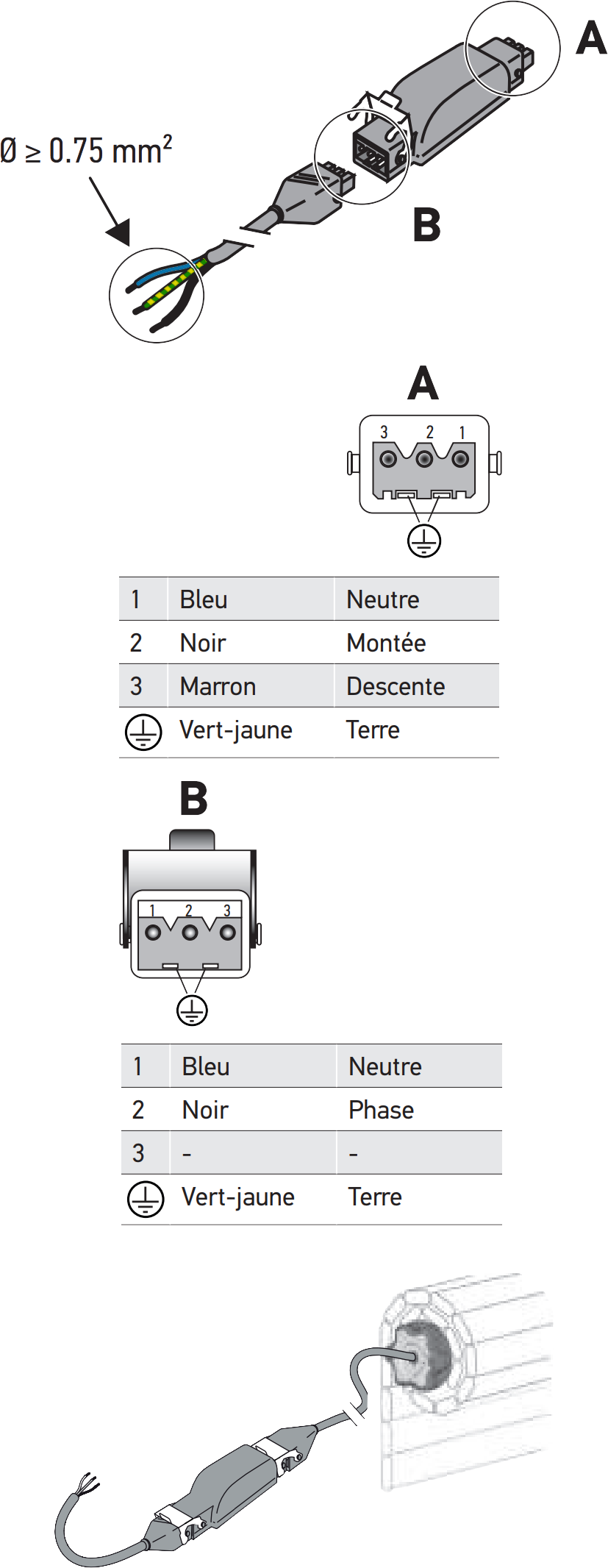

Oximo 40 Solar io	Slim receptor io pentru rulou

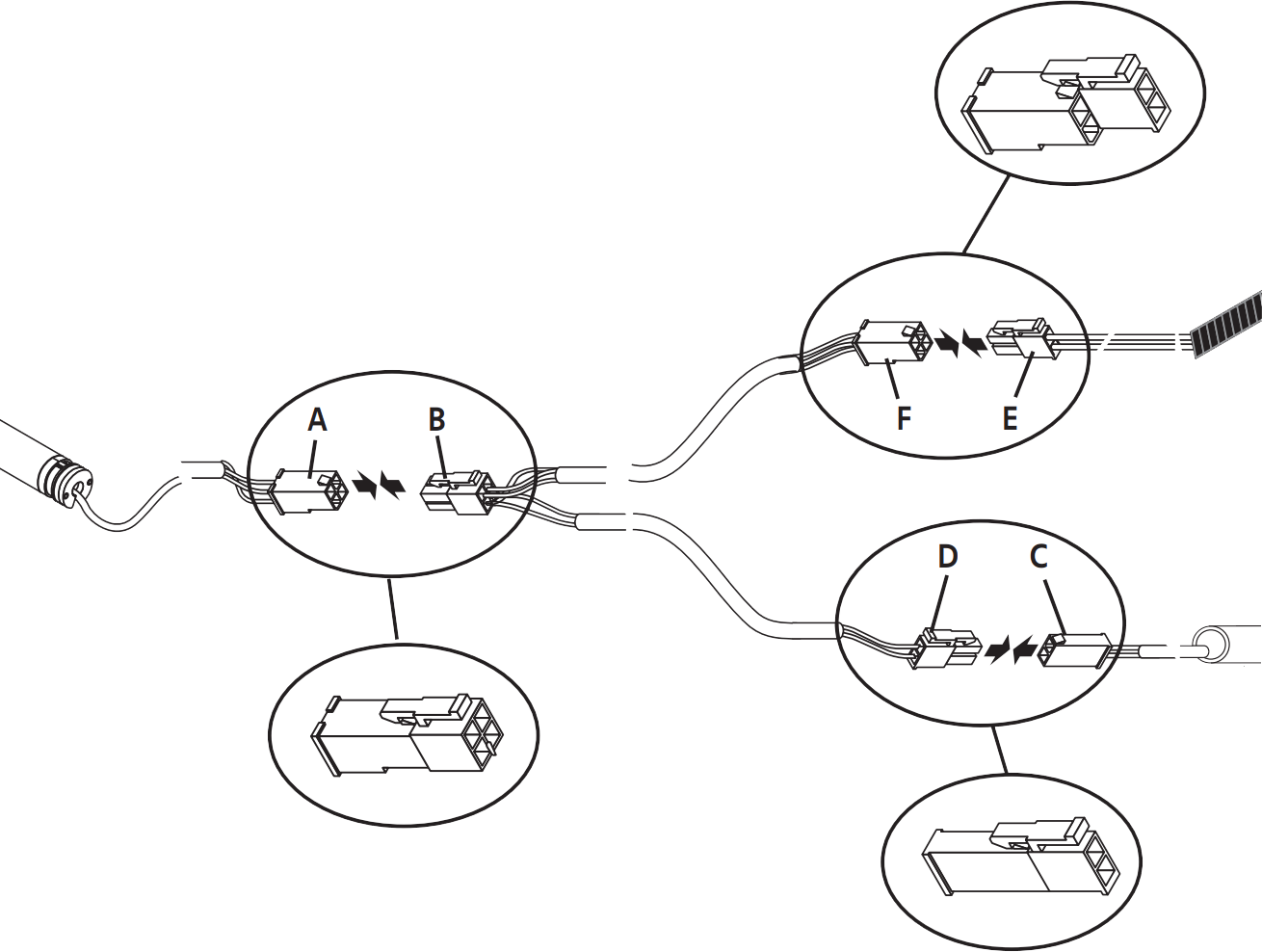

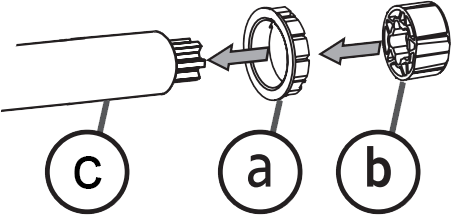

a  Coroana b  Roata c  Motorul   a  Conector motor cu 4 pini b  Conector cablu Y cu 4 pini c  Conector baterie cu 2 pini d  Conector cablu Y cu 2 pini e  Conector panou solar cu 2 pini f  Conector cablu Y cu 4 pini

Ce înseamnă starea LED-ului obiectului meu :

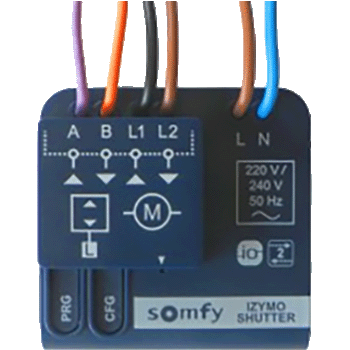

Izymo receptor io pentru rulou

Roșu fix	Roșu fix, clipește albastru de două ori, revine roșu fix	Roșu fix, clipește albastru de trei ori, revine roșu fix	Verde fix	Verde fix și clipește verde rapid apoi se stinge
Modul este în modul de configurare	În modul configurare, modul de comandă al intrărilor pe fir a fost setat pe manual	În modul configurare, modul de comandă al intrărilor pe fir a fost setat pe automat și manual	Modul este în modul împerechere, este pregătit să împerecheze sau să șteargă un receptor sau o boxă domotică	În modul împerechere, modul detectează semnalul receptorului sau al boxei de împerechere sau ștergere

Cum să efectuez resetarea obiectului meu?

Altus RS io / Slim receptor io pentru rulou / SONESSE 40 io / Sunsea screen 40 io / Sunilus io		Izymo receptor io pentru rulou

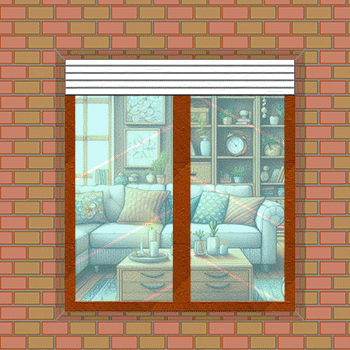

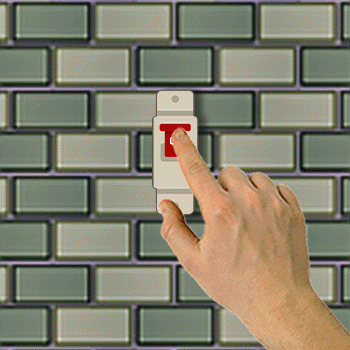

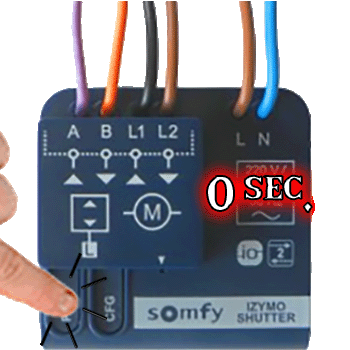

Efectuarea resetării obiectului meu conectat # Poziționați ruloul la jumătatea înălțimii și opriți alimentarea ruloului timp de două secunde. Apoi, restabiliți alimentarea și așteptați între cinci și cincisprezece secunde. Poziționați ruloul la jumătatea înălțimii. Apoi opriți alimentarea timp de 2 sec. Restabiliți alimentarea ruloului și așteptați între 5 și 15 sec.   # Opriți din nou alimentarea ruloului timp de două secunde și restabiliți alimentarea. Ruloul se va mișca câteva secunde. Țineți apăsat butonul "PROG" al telecomenzii IO timp de aproximativ 7 secunde. Ruloul va face două mișcări înainte-înapoi. Resetarea este realizată cu succes. Opriți alimentarea 2 sec. Restabiliți alimentarea, ruloul va intra în mișcare câteva secunde. Țineți apăsat butonul "PROG" al telecomenzii timp de 7 sec. Ruloul face 2 mișcări înainte-înapoi. Resetarea a fost un succes		Efectuarea resetării obiectului meu conectat # Apăsați prelungit butonul "PRG" al modulului. După două secunde, LED-ul se aprinde roșu, continuați să țineți butonul apăsat. Țineți apăsat "PRG" După 2 sec LED-ul roșu se aprinde, mențineți!   # După 7 secunde LED-ul începe să clipească, continuați să țineți apăsat. După câteva momente ruloul face două mișcări înainte-înapoi, eliberați butonul, resetarea este realizată cu succes. După 7 secunde, LED-ul roșu clipește, mențineți! Ruloul face 2 mișcări înainte-înapoi, eliberați. Resetarea a fost realizată cu succes.

Oximo 40 Solar io		Yslo io (Motor pentru oblon batant)

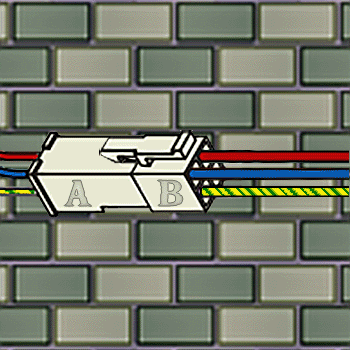

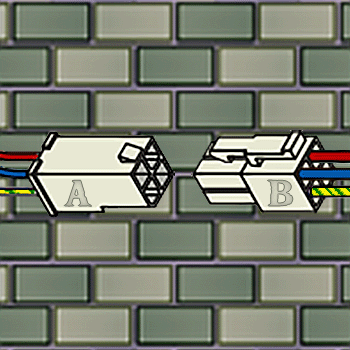

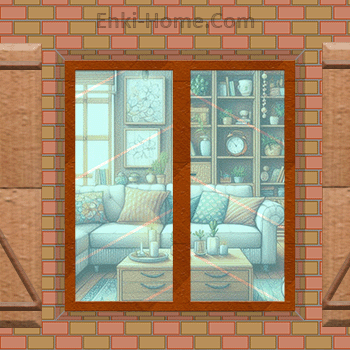

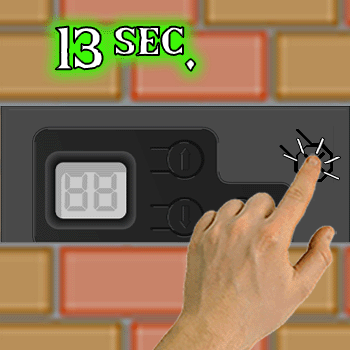

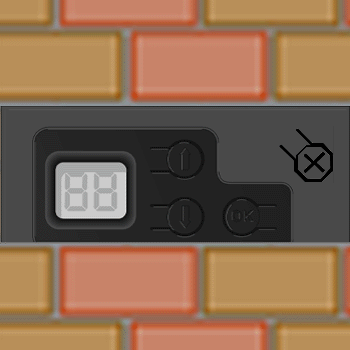

Efectuarea resetării obiectului meu conectat # Poziționați ruloul la jumătatea înălțimii. Deconectați conectorul motorului de cablul Y timp de 10 secunde. Reconectați apoi conectorul motorului la cablul Y timp de 10-15 secunde. Poziționați ruloul la jumătatea înălțimii. Deconectați conectorul motorului de cablul Y timp de 10 sec. Reconectați conectorul motorului la cablul Y timp de 10-15 sec.   # Deconectați din nou conectorul motorului de cablul Y timp de 10 secunde. Apoi reconectați conectorul motorului la cablul Y, ruloul va începe să se miște câteva secunde. Apăsați butonul "PROG" al telecomenzii IO timp de aproximativ 7 secunde. Ruloul va face două mișcări înainte-înapoi, eliberați. Resetarea a fost realizată cu succes. Deconectați conectorul motorului de cablul Y timp de 10 sec. și reconectați-l. Ruloul va intra în mișcare câteva secunde. Țineți apăsat butonul "PROG" al telecomenzii timp de 7 sec. Ruloul face 2 mișcări înainte-înapoi. Resetarea a fost un succes		Efectuarea resetării obiectului meu conectat # Țineți apăsat butonul cruce de pe panoul de comandă al motorului până auziți două bip-uri. Țineți apăsat butonul cruce Ar trebui să auziți un bip în jur de 7 sec. și altul în jur de 15 sec.   # La al doilea bip, eliberați. Ruloul va face două mișcări înainte-înapoi, cu un bip la fiecare sfârșit de mișcare. Resetarea a fost realizată cu succes. La al doilea bip, eliberați Ruloul va face două mișcări înainte-înapoi cu un bip la sfârșitul fiecărui ciclu. Resetarea a fost realizată cu succes.

Documente tehnice / manual utilizator
