* Prérequis pour l'application Enki : Access internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Contenu article :

Descriptif technique :

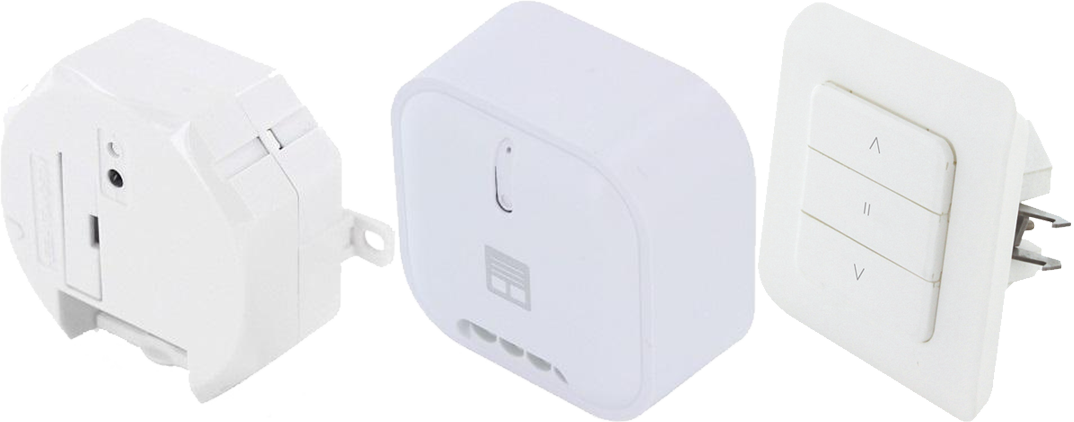

Module de volet roulant	Interrupteur Connect Rev Shutter :

Type : Module encastré connecté pour volet roulant Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole : DiO 1.0 Fréquence : 433.92 MHz EIRP : 3 mW Distance de transmission : 50 m (en champ libre) Max. 32 émetteurs associés Température de fonctionnement : 0 à 35°C Alimentation : 220 - 240 V ~ 50 Hz Puissance Max : Charge résistive 500W Dimensions : 48 mm x 48 mm x 24,5 mm Utilisation : Intérieur uniquement	Type : Interrupteur connecté pour volet roulant Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Fréquence : 433,92 MHz + Wi-Fi 2.4 GHz (Non compatible ENKI, uniquement DiO One non compatible ENKI) Protocole radio : DiO 1.0 Fréquence radio : 433 MHz Portée de transmission : 50m (en champ libre) Alimentation : 220 - 240V - 50 Hz Tension : Max 2 x 600W Température de fonctionnement : 0 à 35°C Utilisation intérieure : IP20 EIRP : max. 0.7 mW Dimension : 85 mm x 85 mm x 37 mm Branchement : filaire Type de contrôle : Montée / Descente

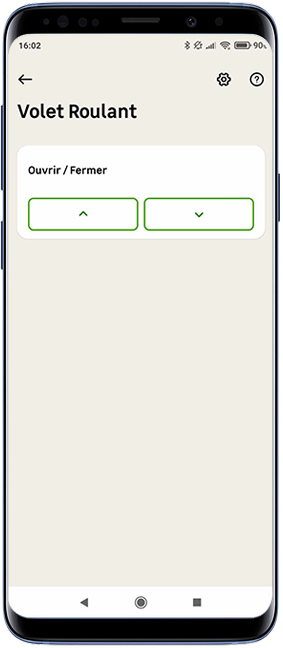

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
Fonctionnalité de l'objet	Propriétés	Actions	Déclencheurs	Conditions
Ouvrir / Fermer	Ouvrir ou fermer le volet	✔	✘	✘

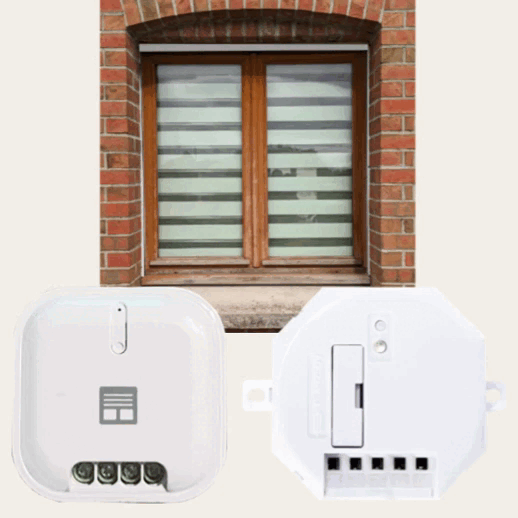

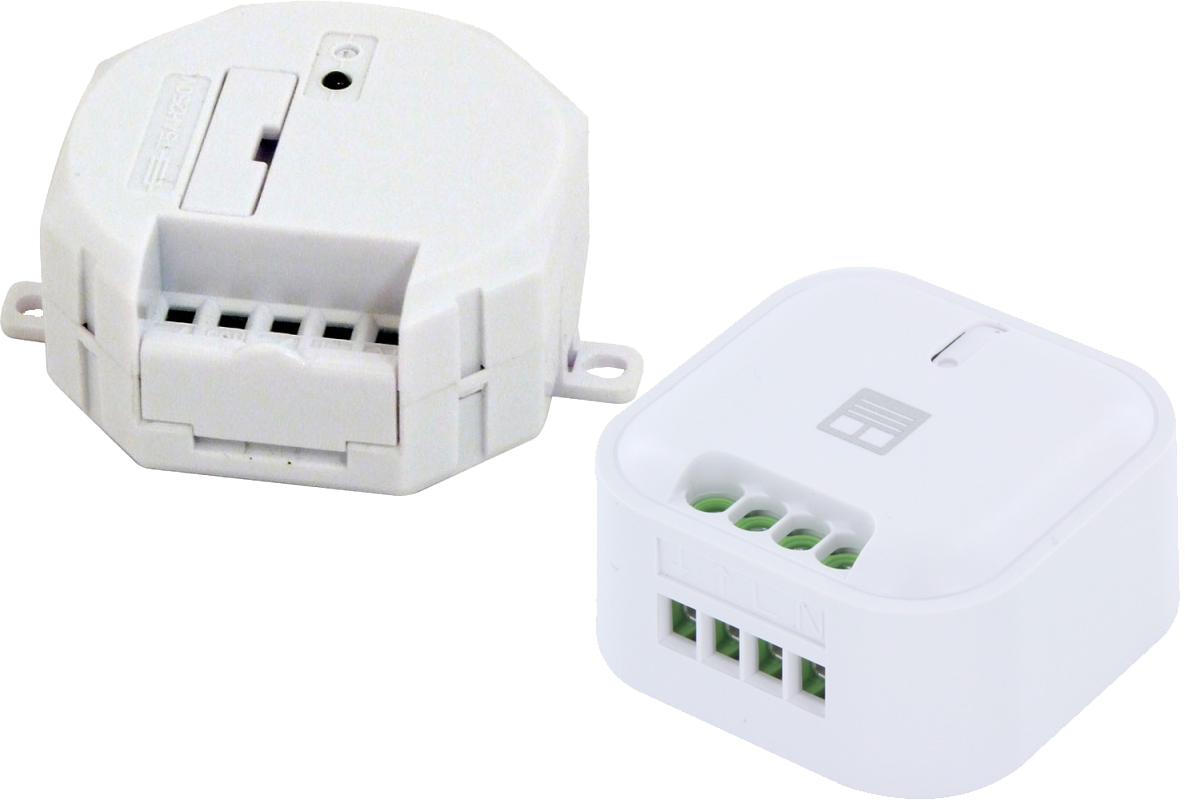

Module de volet roulant :

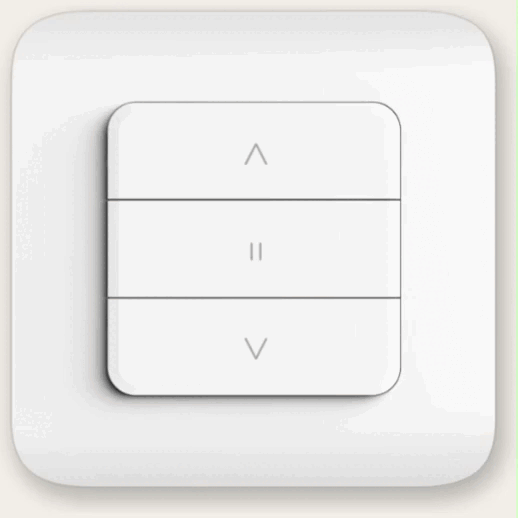

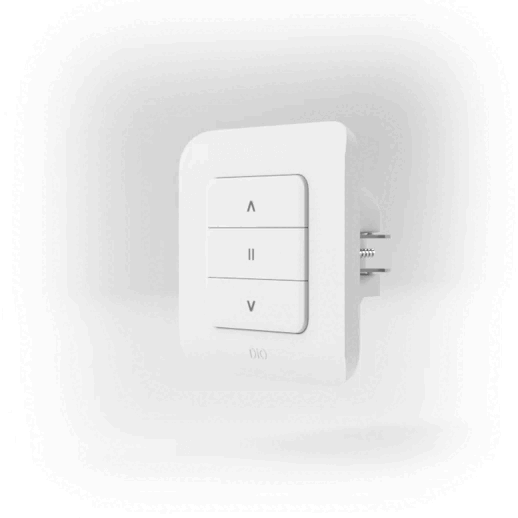

Interrupteur Connect Rev Shutter :

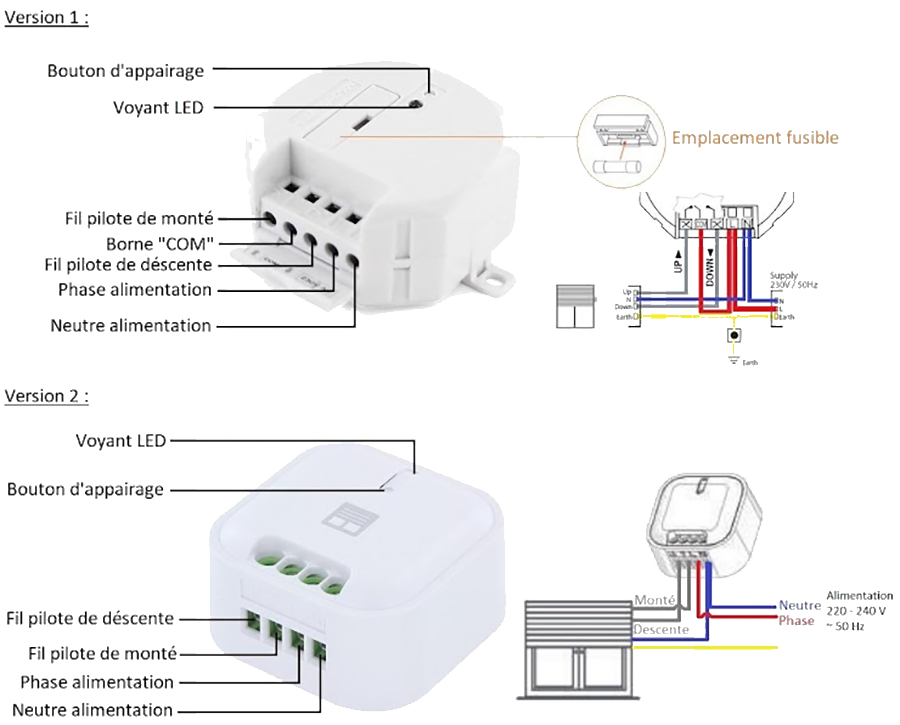

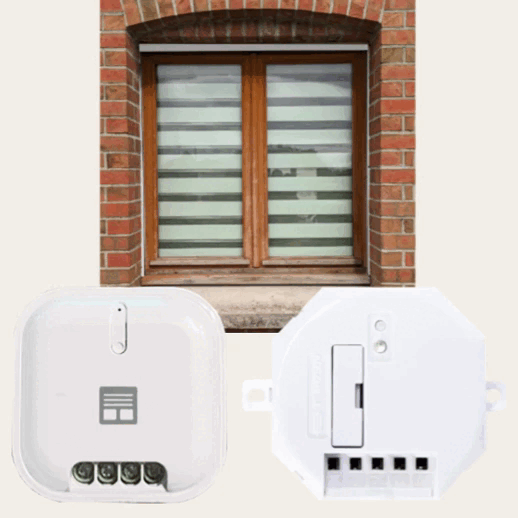

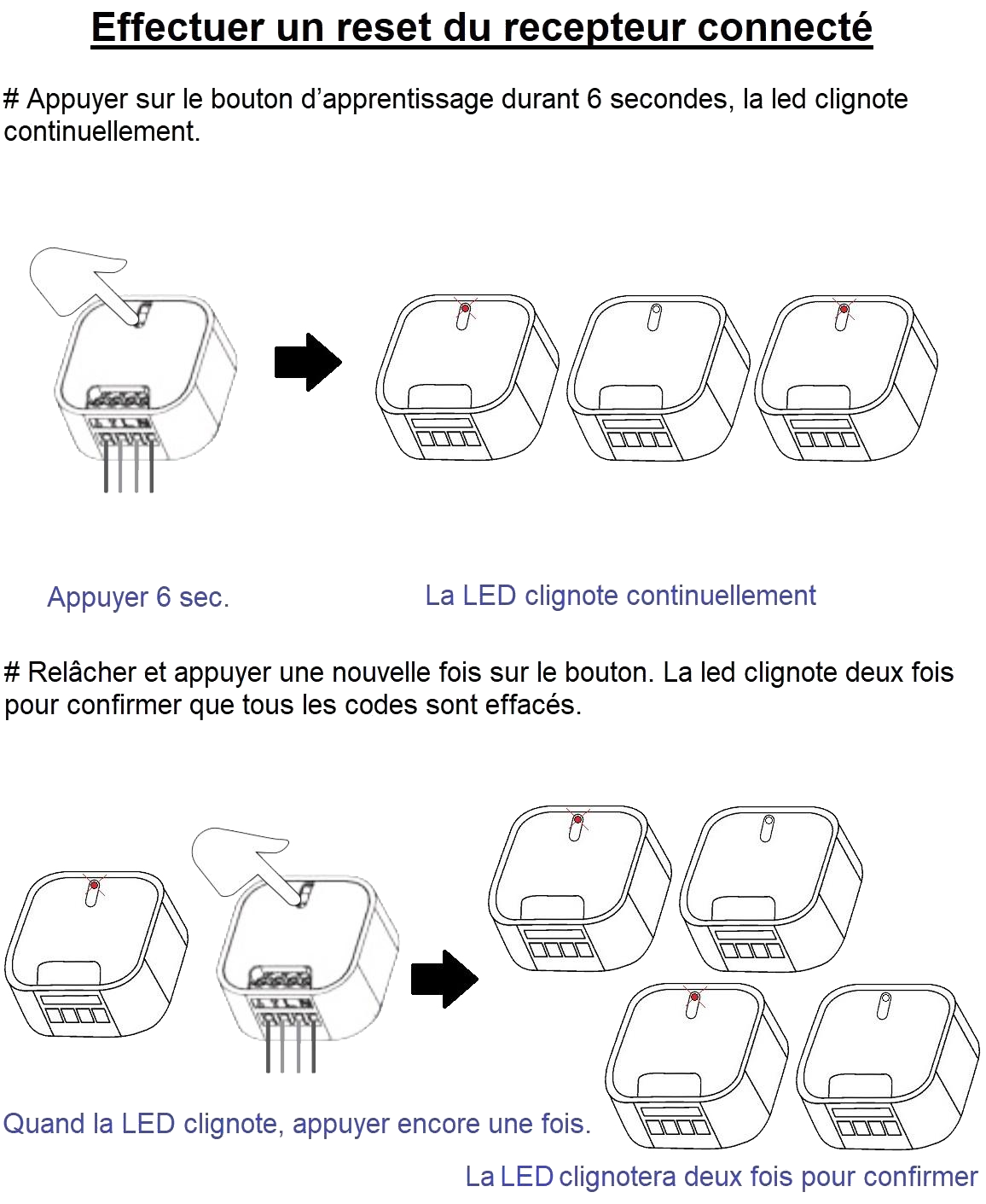

Module de volet roulant :

Led rouge clignote lentement suite à une pression sur le bouton	Led clignotement rouge lentement puis clignote deux fois rapidement (Il est possible que le volet effectue un mouvement de va-et-vient rapide, mais ce n'est pas une obligation) avant de se stopper
Recherche de signal d'appairage de récepteur en cours.	Confirmation de réception de signal pendant une recherche

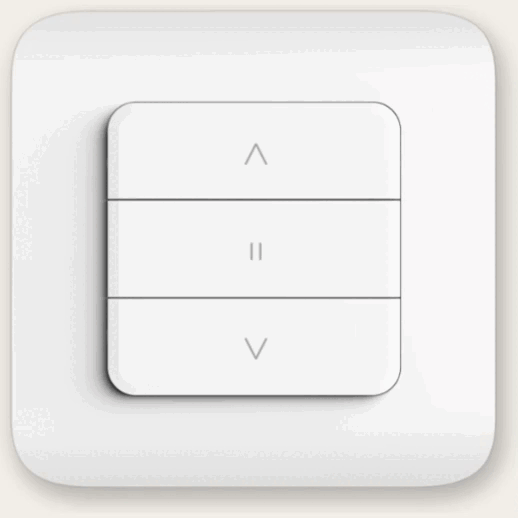

Interrupteur Connect Rev Shutter :
Les états de l'interrupteur qui sont en liaison avec l'écosystème Enki :

Vert clair clignotant lentement	Clignote de vert clair lentement à un clignotement deux fois vert clair rapidement.
mode écoute 433 MHz activé Prêt pour associer ou dissocier une nouvelle entrée. (Box domotique ou télécommande 433,92 MHz)	Détection d'une commande suite à la mise en écoute Confirmation d'association ou de dissociation de la box domotique ou de la télécommande 433,92 MHz

Les états de la prise qui ne sont pas en liaison avec l'écosystème Enki :

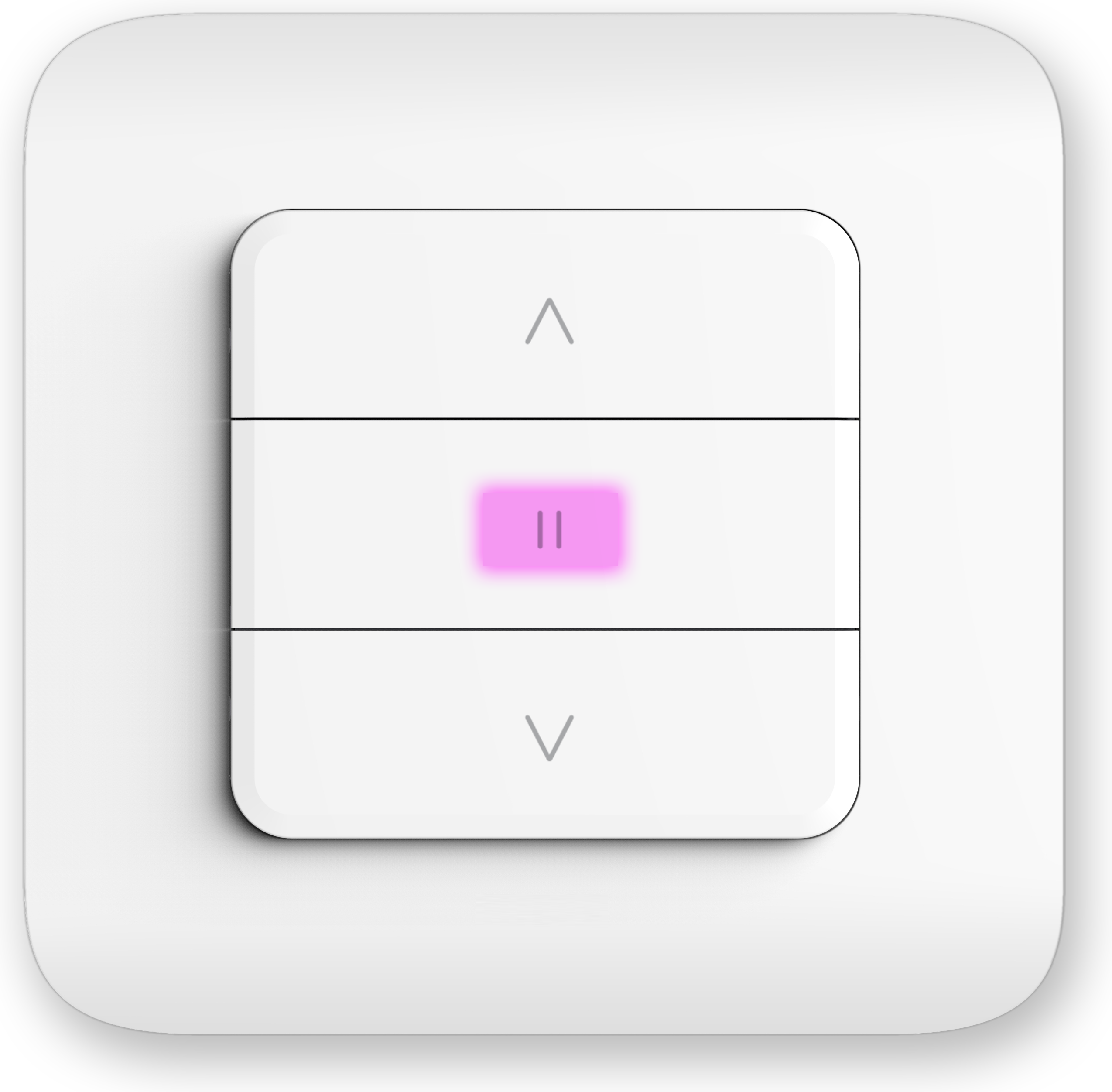

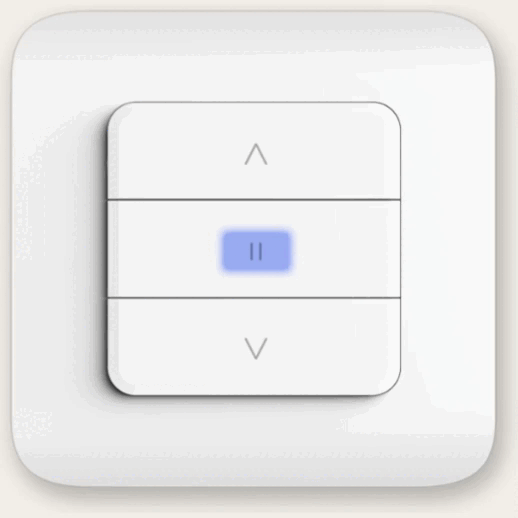

Rouge clignotant rapidement	Rouge fixe	Bleu clignotant	Fixe bleu puis fixe blanc	Fixe mauve	Vert clignotant
Mode écoute Wi-Fi activé Prêt pour associer la prise à un réseau Wi-Fi via l'application native	Déconnecté L'interrupteur n'est pas connecté au réseau Wi-Fi via l'application native	Connecté L'interrupteur est correctement connecté au réseau Wi-Fi via l'application native	Connecté Le fixe bleu indique que l'interrupteur est correctement connecté au cloud via l'application native. Après quelques secondes, il passe en fixe blanc	Le Wi-Fi de l'interrupteur est désactivé	Connecté Mise à jour en cours via l'application native
