Prérequis pour installation et utilisation :

• Application Enki* + Box Enki ou Box Enki Connect / Essentiel b Connect

* Prérequis pour l'application Enki : Access internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Protocole de communication :

• Zigbee

Pays disponible :

• France**
• Espagne
• Grèce
• Italie
• Pologne
• Portugal
• Roumanie

**Box Essentiel b Connect disponible juste en France

Retour d'état disponible :

• Oui

Pilotage vocal Alexa :

• Oui

Pilotage vocal Google Home :

• Oui

Contenu article :

• Descriptif technique

• Fonctionnalité du produit dans l'application ENKI

• Vue du produit

• Que signifie l'état LED de mon produit ?

• Comment effectuer une réinitialisation de mon objet ?

• Documents techniques / manuel utilisateur





Descriptif technique :

• Type : Motorisation connectée pour volet roulant
• Nécessite la box ENKI : Oui / Box ENKI V1 - Box ENKI Connect
• Référence produit : 87554450
• EAN : 3276007640564
• Modèle : WSER40-10/14zigbee + WSXE302
• Retour d'état : Oui
• Alimentation : 230V ~
• Puissance du moteur : 116 W
• Couple nominal : 10 Nm
• Diamètre de l’axe du tube : 40 mm
• Vitesse nominale : 14 Rpm
• Longueur du fil : 2 mètres
• Protocole Radio : Zigbee 3.0 (IEEE 802.15.4)
• Module connecté :
  • Fréquence : 2.4 GHz
  • Bande de fréquences utilisée : 2400.0 - 2483.5 MHz
  • Puissance radio maximale : 20 dBm
  • Porté : 10 mètres en intérieur (Tous matériaux entre le produit et la box ENKI réduit la distance de fonctionnement principalement : mur de béton armé, mur béton, surfaces métalliques). Prenez cela en compte pour définir le positionnement de votre produit.
• Télécommande :
  • Fréquence : 433 MHz
  • Bande de fréquence utilisée : 433,075 -434,755 MHz
  • Puisse radio maximale : 10 dBm
  • Porté : 40 mètres en intérieur (Tous matériaux entre le produit et la box ENKI réduit la distance de fonctionnement principalement : mur de béton armé, mur béton, surfaces métalliques).
  • Alimentation  : Pile bouton CR2032 3V
• Niveau sonore en mouvement : 43 dB

• Charge maximale : 30 Kg

• Plage de température dans les conditions de fonctionnement : -20 / +40 °C

• Plage d’humidité dans les conditions de fonctionnement : 80% RH max

• Temps nominal de fonctionnement : 4 minutes
• Dimensions :
  • Diamètre du corps du moteur : 35 mm

  • Longueur du corps principal : 567 mm
• Utilisation : intérieur

 Information :

Le moteur est équipé d’une protection thermique. En cas d’usage répété, la protection thermique peut s’activer suite à l’échauffement normal du moteur. Dans ce cas, le moteur s’arrête et ne peut être commandé ni en montée, ni en descente le temps que sa température interne redescende. Ce temps d’attente, peut durer de quelques minutes à plusieurs dizaines de minutes.



Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
		Actions	Déclencheurs	Conditions
Ouvrir / Fermer	Min : 0% / Max 100% / Pas : 1%	✔	✔	✔
Changer le sens de fonctionnement du volet roulant	Monté / Descente normale ou inversée	✘	✘	✘
Visualisation de la position du volet roulant	Voir en tant réel la position du volet	✘	✘	✘
Bouton de pilotage	Monter / Stop / Descendre	✘	✘	✘

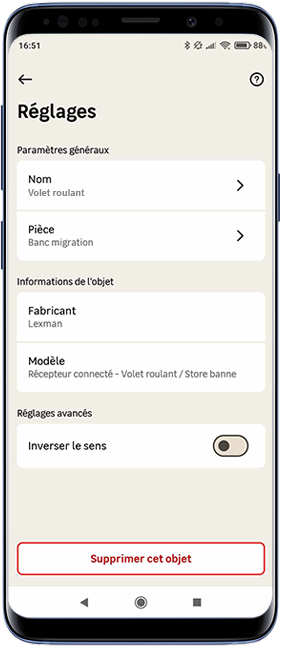

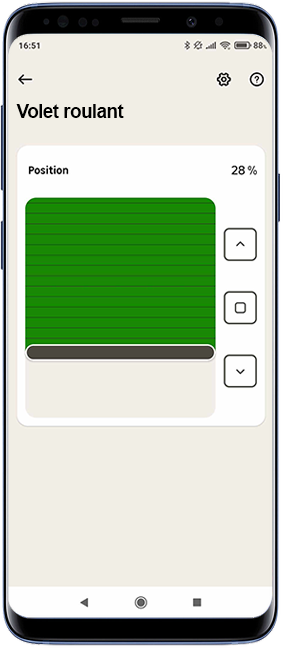

Page de pilotage	Réglages

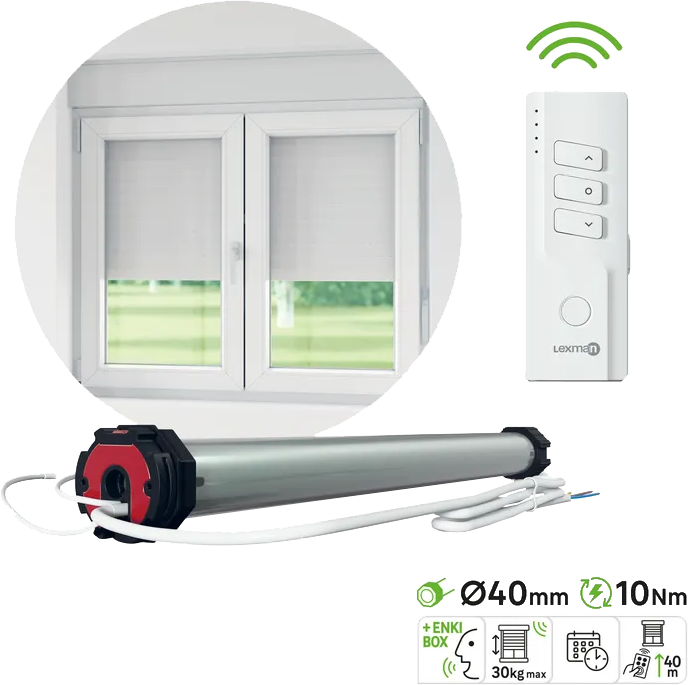

Vue du produit :

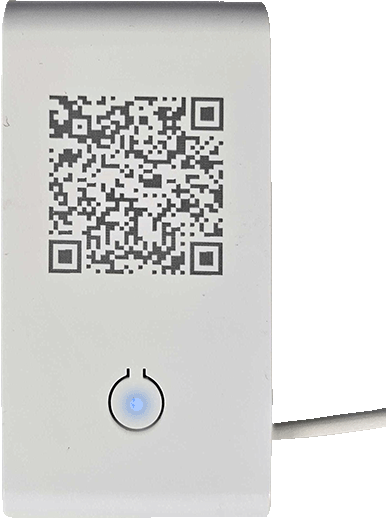

Que signifie l'état de la LED de mon objet :

Clignote bleu rapidement	Clignote bleu rapidement puis s'éteint
Non appairé, encours d'appairage.  Le module est en écoute, et recherche le signal d'appairage de la box domotique	Appairage en cours, signal détecté.  Le module a détecté le signal d'appairage de la box domotique



Comment effectuer la réinitialisation de mon objet ?

Effectuer un reset de mon équipement connecté

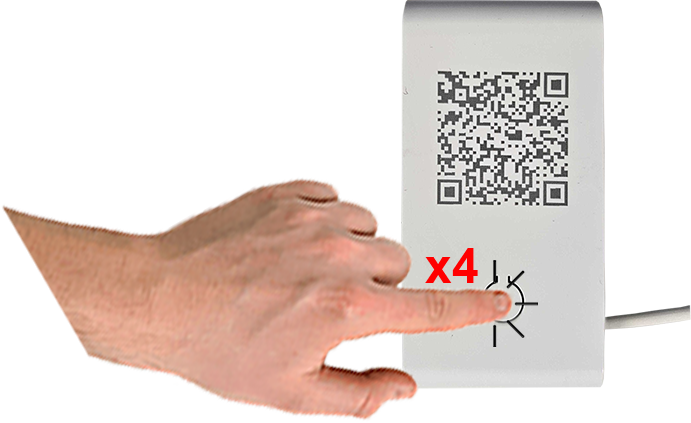

# Effectuez quatre pressions rapides (moins de 1.5 seconde) sur le bouton central du module connecté.

Effectuez 4 pressions rapides en moins de 1.5s

# Le module clignote bleu rapidement. Le module est réinitialisé et il passe de nouveau en mode appairage

Le module clignote bleu rapidement. La réinitialisation est réussie. Il est à nouveau en mode appairage.

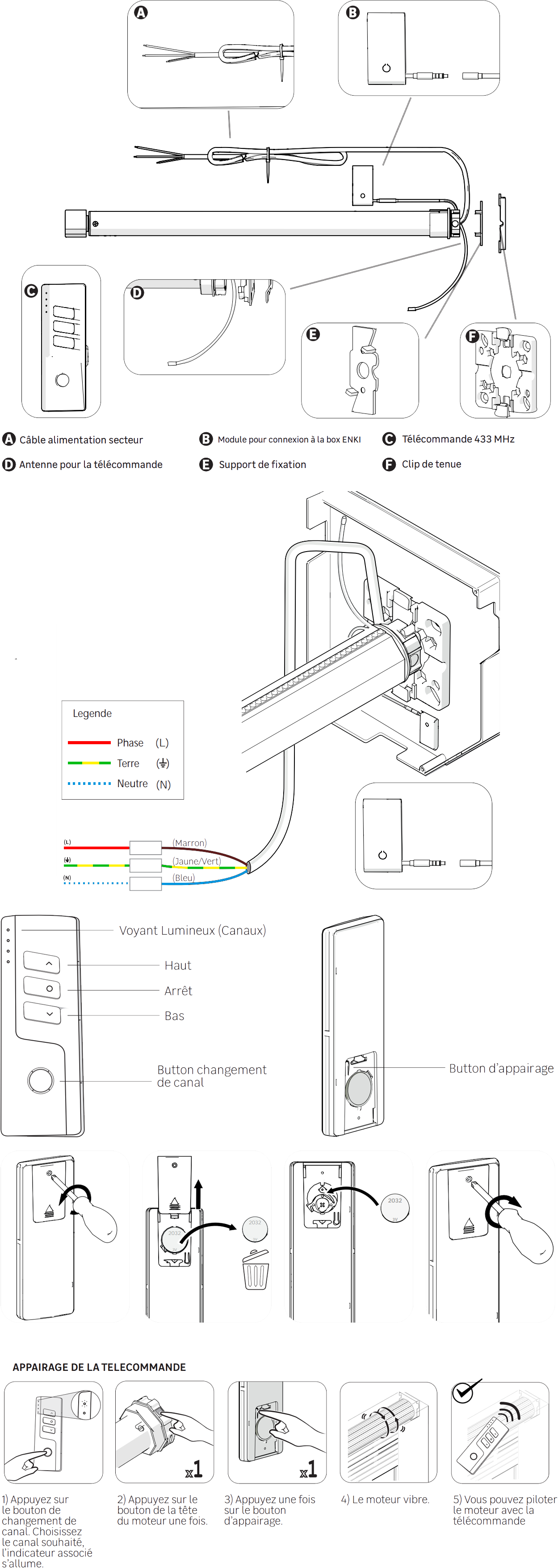

Documents techniques / manuel utilisateur
