Prérequis pour installation et utilisation :

• Application Enki*

* Prérequis pour l'application Enki : Access internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Protocole de communication :

• Wi-Fi
• Bluetooth*

* Bluetooth : La fonction est utilisée uniquement pour l'appairage du produit.

Pays disponible :

• France
• Espagne
• Grèce
• Italie
• Pologne
• Portugal
• Roumanie

Retour d'état disponible :

• Oui

Pilotage vocal Alexa :

• Non

Pilotage vocal Google Home :

• Non

Contenu article :

• Descriptif technique

• Fonctionnalité du produit dans l'application ENKI

• Vue du produit

• Que signifie l'état LED de mon produit ?

• Comment effectuer une réinitialisation de mon objet ?

• Documents techniques / manuel utilisateur





Descriptif technique :

• Type : Kit panneau solaire flexible avec onduleur connecté

• Nécessite la box Enki : Non

• Retour d'état : Oui

• Utilisation : Extérieure
• Contenu du kit :
  • 4 panneaux solaires
  • 1 Micro-onduleur connecté
  • 1 Câble CA (Courant alternatif)
  • 1 Câble CC (Courant continue)
  • 2 Connecteur de dérivation 2 à 1
  • 34 Colliers de fixation
• Superficie totale : 2.52 m²
• Puissance : 440 W

Panneau solaire :

• Puissance max. (Pmax) : 110W
• Tension de puissance max. (Vmp) : 16.63 V
• Intensité de courant de puissance max. (Imp) : 6.66 A
• Tension en circuit ouvert (Voc) : 20.21 V
• Courant de court-circuit (lsc) : 6.94 A
• Efficacité du module : 17.46 %
• Tension max. du système : 600 V
• Calibre max. des fusibles de la série : 15 A
• Classe de protection : Class II
• Dimensions du panneau solaire :
  • Épaisseur : 3 mm
  • Largeur : 630 mm
  • Longueur : 1000 mm
• Poids : 2.2 Kg
• Indice de protection : IP68
• Câble de sortie : 4 mm²
• Longueur du câble : 700 mm
• Connecteur : MC4 compatible
• Technologie : Perc
• Matériaux : PVDF + PET
• Capacité de production sur 25 ans : 84,8 % (Valeur calculée conformément à la norme IEC61215:2016)
• Configurations série/parallèle maximales recommandées pour les modules : Deux modules connectés en série puis en parallèle
• Coefficient de température de Pmax : -0.35 % / °C

• Coefficient de température de Voc : -0.25 % / °C

• Coefficient de température de Isc : +0.050 % / °C

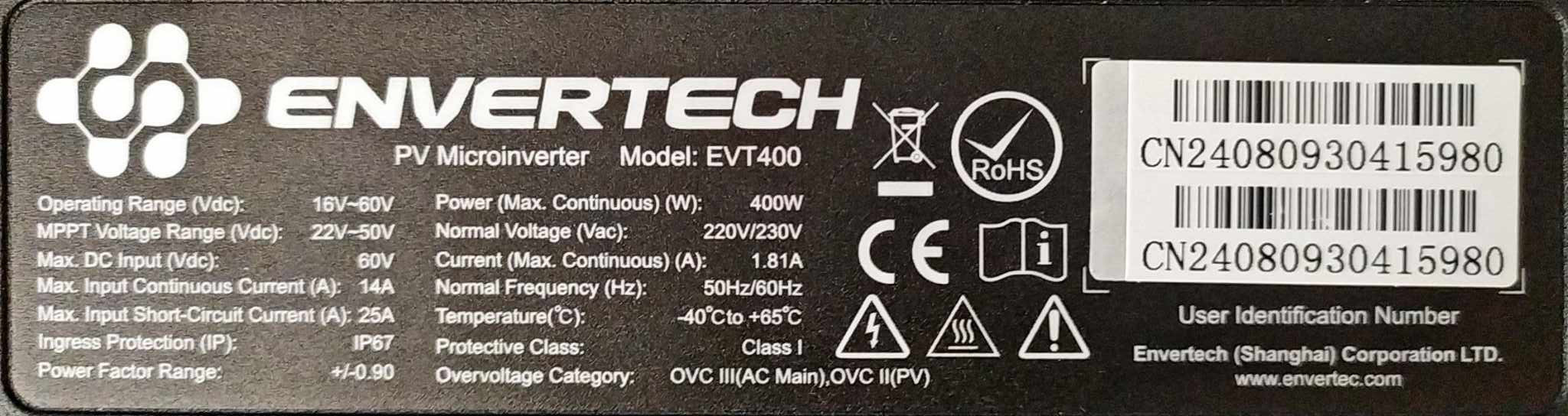

Micro onduleur :

• Altitude maximale d'utilisation : 2000 m
• Mode de refroidissement : Refroidissement naturel
• Degré de pollution : 2
• Catégorie environnementale : Extérieur et intérieur
• Isolation de l’onduleur : Haute fréquence isolée
• Poids : 1.85 Kg
• Dimensions :

  • Largeur : 163.3 mm
  • Hauteur : 216.3 mm
  • Profondeur : 35.5 mm
• Bluetooth :

  • Bande de fréquence : 2402 - 2480 MHz

  • Émission radio maximale : 20 dBm

• Wifi :

  • Bande de fréquence : 2412 - 2472 MHz

  • Émission radio maximale : 20 dBm



Câble DC :

• Longueur du câble : 2000 mm
• Coupe transversale : 4 mm²
• Protection contre les infiltrations : IP68



Câble CA :

• Longueur du câble : 5000 mm

• Coupe transversale : 1.5 mm²



Connecteur de dérivation 2 à 1 :

• Longueur du câble : 300 mm

• Coupe transversale : 4 mm²

• Protection contre les infiltrations : IP 68



Coller de fixation :

• Dimensions :

  • Largeur : 4.5 mm

  • Longueur : 300 mm

• Matériel : 304 SUS

• Couleur : Noir

Pour faire l'appairage de l'objet, votre réseau Wi-Fi doit être configuré en WPA2 sur la fréquence 2,4 GHz.
Si votre réseau Wi-Fi 2,4 GHz est mixé avec les fréquences 5 GHz, 6 GHz ou 7 GHz, il est impératif de dissocier les bandes et d’attribuer un SSID (nom de réseau Wi-Fi) distinct à chaque fréquence.



Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
		Actions	Déclencheurs	Conditions

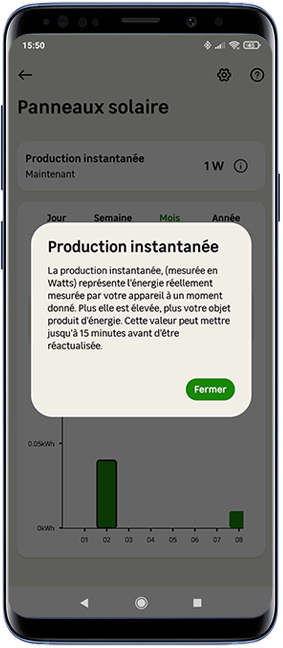

Puissance instantanée	Voir la puissance instantanée produite et injectée dans votre installation. (Watts)	✘	✘	✘

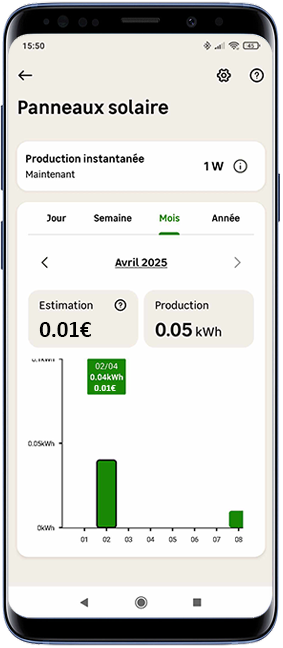

Graphique de production	Historique de production d'électricité. (Jour / Semaine / Mois / Année)	✘	✘	✘

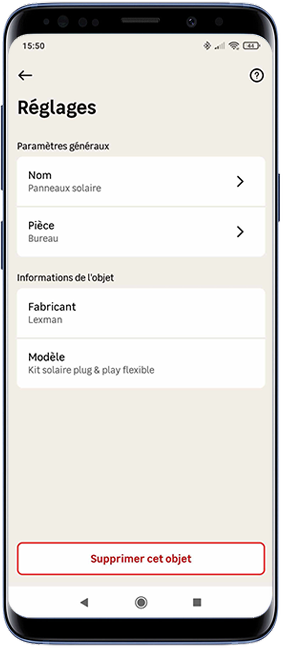

Page de pilotage	Réglages

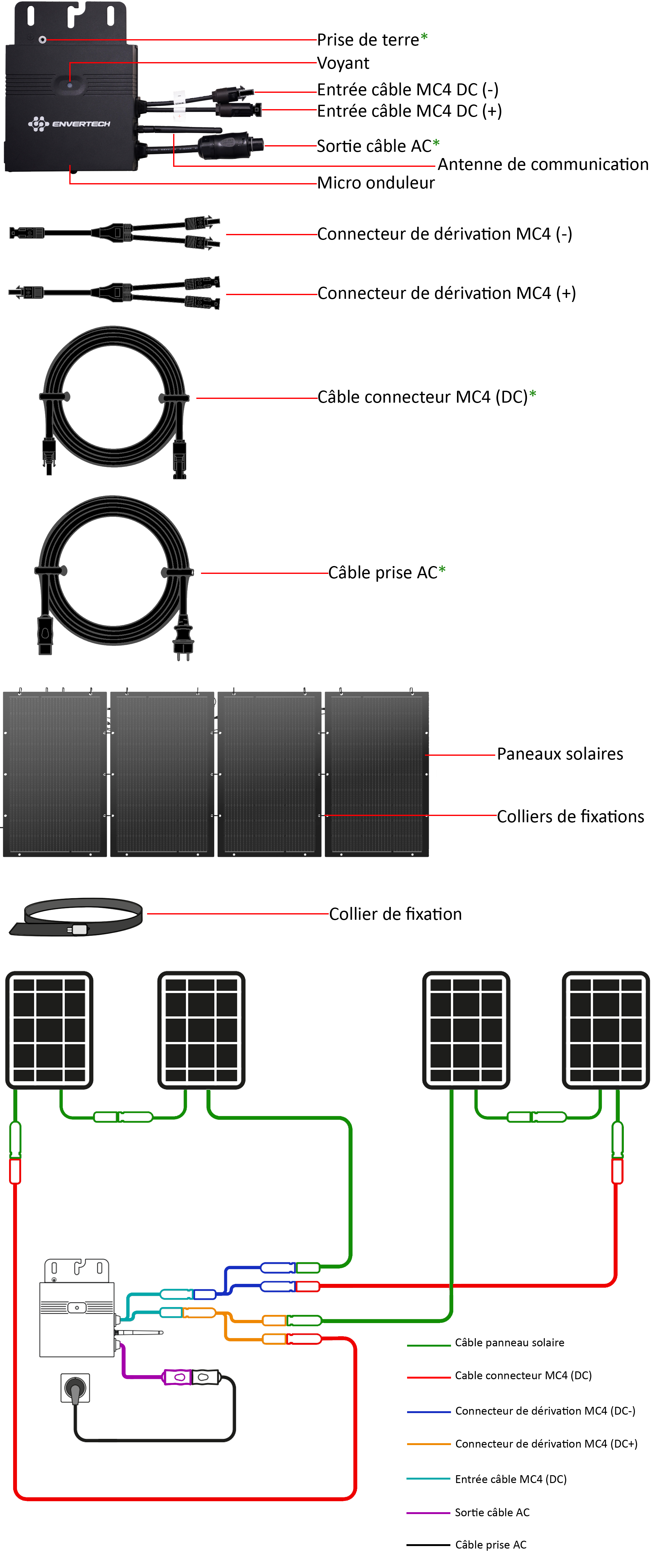

Vue du produit :

* Prise de terre : Mise à la terre facultative. Branchez le fil de terre par vis dans l’orifice dédié.

* AC : Courant alternatif

* DC : Courant continu.

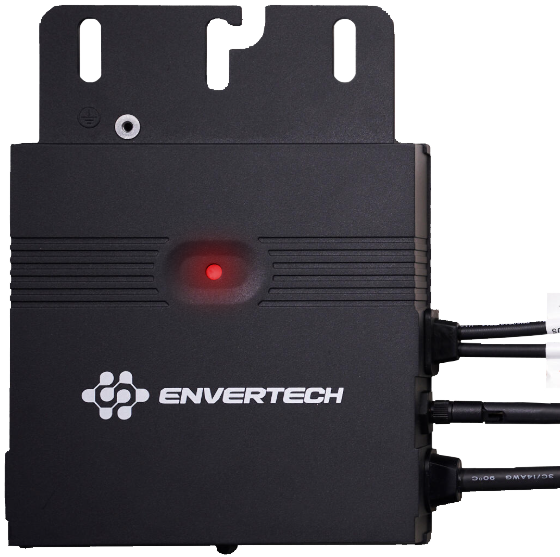

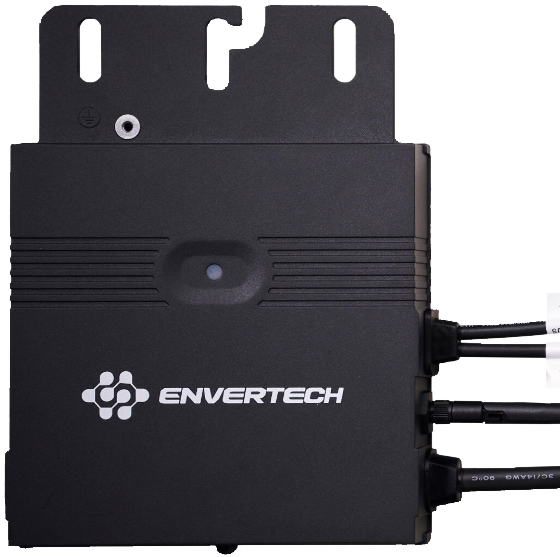

Que signifie l'état de la LED de mon objet :

Éteint.	Clignote rouge en continu.	Clignote vert une fois toutes les dix secondes.	Rouge fixe.
Ne produis pas d'énergie. L'alimentation produite par les panneaux solaires n'est pas suffisante pour alimenter le micro onduleur.	Ne produis pas d'énergie. Le micro-onduleur n’a pas assez de soleil pour démarrer. Soit parce qu’il est trop tôt ou trop tard dans la journée pour que le kit produise de l’énergie, soit parce que le kit ne reçoit pas de rayons de soleil.	Produit de l'énergie. Le micro-onduleur produit de l’énergie, profitez de votre kit !	Anomalie ! Non connecté, ne produit pas de l'énergie. Le micro-onduleur a rencontré un problème. Essayez de le réinitialiser et refaire son appairage. Si le problème persiste, contactez votre revendeur local.

* Le voyant principal de l'onduleur n'indique pas l'état de connexion avec votre réseau et l'application.

* Il est impossible de connecter le micro-onduleur à votre réseau Wi-Fi et à l'application si celui-ci n'est pas alimenté correctement et qu'il ne produit pas d'énergie. Afin de pouvoir associer votre micro-onduleur, ce dernier doit produire de l'énergie.



Comment effectuer la réinitialisation de mon objet ?

Effectuer un reset de mon objet connecté

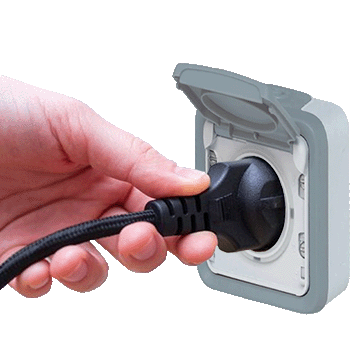

# Vérifiez que votre micro onduleur soit correctement alimenté (Si ce n'est pas le cas, la réinitialisation ne se déroulera pas correctement). Il doit clignoter vert (Soit en continu, soit une fois toutes les dix secondes). Débranchez et rebranchez la prise AC de votre prise murale trois fois.
Assurez-vous que le voyant clignote vert.	Débranchez et rebranchez la prise AC sur votre prise murale 3 fois
# Le micro onduleur clignotera rouge pour indiquer qu'il se réinitialise, puis il fera rouge-vert. Enfin, il repassera sur son mode de production d'électricité qui un clignotement vert toutes les dix secondes. Votre micro onduleur est réinitialisé.
Le micro onduleur clignote rouge, puis il fera rouge-vert avant de s'éteindre	Ensuite, il passe en vert clignotant toutes les 10 sec. Le micro onduleur est en mode appairage. Réinitialisation réussie





Documents techniques / manuel utilisateur
