Prérequis pour installation et utilisation :

• Application Enki*

* Prérequis pour l'application Enki : Access internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Protocole de communication :

• Wi-Fi
• Bluetooth*

* Bluetooth : La fonction est utilisée uniquement pour l'appairage du produit.

Pays disponible :

• France
• Espagne
• Grèce
• Italie
• Pologne
• Portugal
• Roumanie

Retour d'état disponible :

• Oui

Pilotage vocal Alexa :

• Non

Pilotage vocal Google Home :

• Non

Contenu article :

• Descriptif technique

• Fonctionnalité du produit dans l'application ENKI

• Vue du produit

• Que signifie l'état LED de mon produit ?

• Comment effectuer une réinitialisation de mon objet ?

• Documents techniques / manuel utilisateur





Descriptif technique :

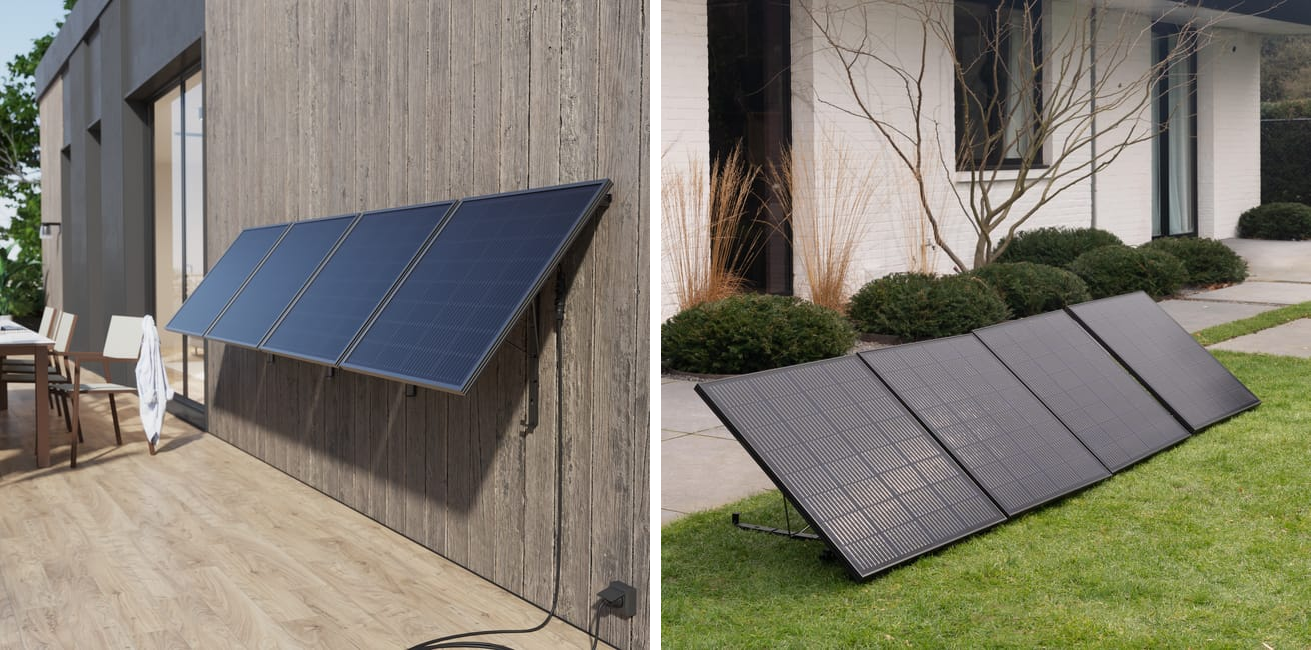

• Type : Kit panneau solaire rigide avec onduleur connecté

• Nécessite la box Enki : Non

• Retour d'état : Oui

• Utilisation : Extérieure
• Contenu du kit :
  • 4 panneaux solaires
  • 1 Micro-onduleur connecté
  • 1 Câble CA (Courant alternatif)
  • 1 Câble CC (Courant continue)
  • 4 Supports de fixations
  • 4 T de fixations
  • 2 vis de fixation pour le micro onduleur
• Superficie totale : 2.43 m²
• Puissance : 440 W

Panneau solaire :

• Puissance max. (Pmax) : 110W
• Tension de puissance max. (Vmp) : 9.34 V
• Courant de puissance max. (Imp) : 11.77 A
• Tension en circuit ouvert (Voc) : 10.96 V
• Courant de court-circuit (lsc) : 12.46 A
• Efficacité du module : 18.08 %
• Tension max. du système : 1500 V
• Calibre max. des fusibles de la série : 20 A
• Classe de protection : Class II
• Dimensions du panneau solaire :
  • Épaisseur : 25 mm
  • Largeur : 780 mm
  • Longueur : 780 mm
• Poids : 7 Kg
• Indice de protection : IP67
• Câble de sortie : 4 mm²
• Longueur du câble : 650 mm
• Connecteur : MC4 compatible
• Technologie : Perc
• Nombre de diodes : 2
• Matériaux :
  • Face : Verre trempé de 3.2 mm (0.13 pouces)
  • Cadres : Alliage d'aluminium anodisé, noir
• Configurations optimales de modules en série/parallèle : 4 modules en série
• Coefficient de température de Pmax : -0.38 % / °C

• Coefficient de température de Voc : -0.36 % / °C

• Coefficient de température de deIsc : +0.07 % / °C

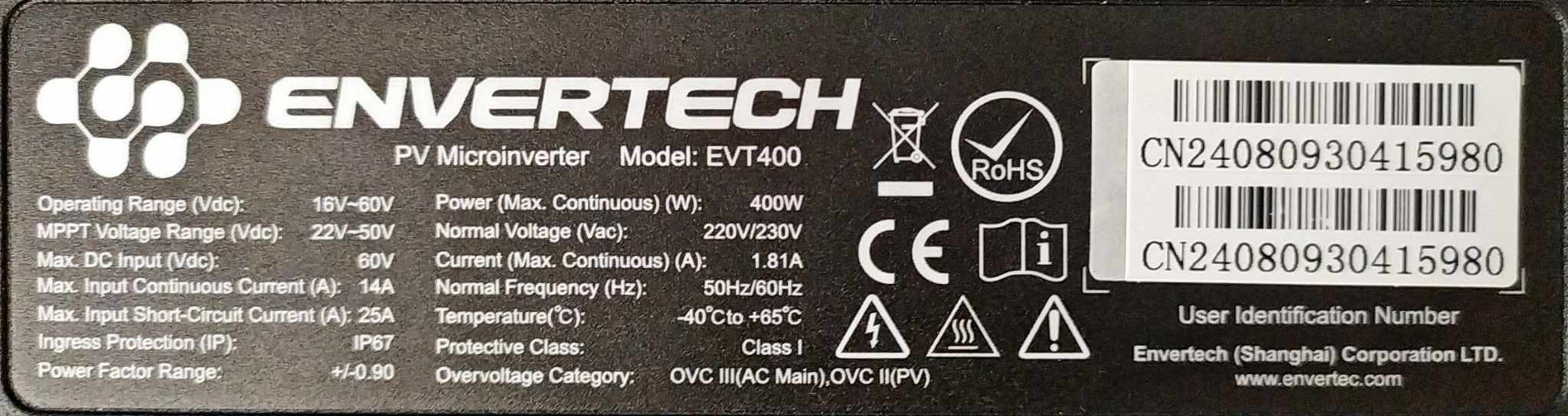

Micro onduleur :

• Altitude maximale d'utilisation : 2000 m
• Humidité relative : 0-100 %
• Mode de refroidissement : Refroidissement naturel
• Degré de pollution : 2
• Catégorie environnementale : Extérieur et intérieur
• Isolation de l’onduleur : Haute fréquence isolée
• Poids : 1.85 Kg
• Dimensions :

  • Largeur : 163.3 mm
  • Hauteur : 216.3 mm
  • Profondeur : 35.5 mm
• Bluetooth :

  • Bande de fréquence : 2402 - 2480 MHz

  • Émission radio maximale : 20 dBm

• Wifi :

  • Bande de fréquence : 2412 - 2472 MHz

  • Émission radio maximale : 20 dBm
• Entrée DC maximale : 60 V

• Isc PV (maximum absolu) : 25 A

• Plage de fonctionnement : 16-60 V

• Entrée Courant d’entrée : 14 A

• Plage de tension MPPT : 22-50 V

• Tension de sortie nominale : 220/230 V~

• Plage de tension de sortie : 189-260 V~

• Courant de sortie (max. continu) : 1.81 A

• Fréquence : 50/60 Hz

• Courant de rétroaction maximal de l’onduleur vers le réseau / a.c. ou c.c. A : 0 A

• Courant (de démarrage) / a.c. A (pic et durée) : 3.78A (50us) A / us

• Courant de défaut de sortie maximal /Va.c. A (pic et durée), ou RMS : 1.9A (60ms) A / ms

• Protection maximale contre les surintensités de sortie /a.c. A :

  • MAX: 8.73 A

  • RMS: 6.17 A

• Puissance (max. continue) : 400 W

• Facteur de puissance nominal (par défaut) : -0.9 / +0.9

• Facteur de puissance / Nominal (par défaut) : 0.90 +/-

• Distorsion harmonique totale : <3 %

• Efficacité maximale : 96.5 %

• Efficacité MPPT : 99.9 %

• Consommation électrique nocturne : < 100 mW

• Communication : PLCC (Communication par porteuse de ligne électrique) / WiFi

• Protection contre les infiltrations : IP67

• Classe de protection : Class I

• Température de fonctionnement : -40 / 65 °C
• Catégorie de surtension : OVC III(AC Main), OVC II (PV)



Câble DC :

• Longueur du câble : 2500 mm
• Coupe transversale : 4 mm²
• Protection contre les infiltrations : IP68



Câble CA :

• Longueur du câble : 5000 mm

• Coupe transversale : 1.5 mm²



Fixture :

• Dimensions (L*l) :
  • Longueur : 734 mm
  • Largeur : 760 mm
  • Hauteur : 50 mm
• Poids : 0.6 kg
• Couleur : Noir Oxydation
• Matériau : Aluminium 5052/6063

Pour faire l'appairage de l'objet, votre réseau Wi-Fi doit être configuré en WPA2 sur la fréquence 2,4 GHz.
Si votre réseau Wi-Fi 2,4 GHz est mixé avec les fréquences 5 GHz, 6 GHz ou 7 GHz, il est impératif de dissocier les bandes et d’attribuer un SSID (nom de réseau Wi-Fi) distinct à chaque fréquence.

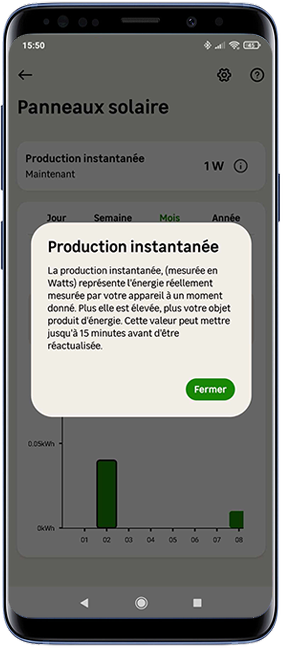

Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
		Actions	Déclencheurs	Conditions

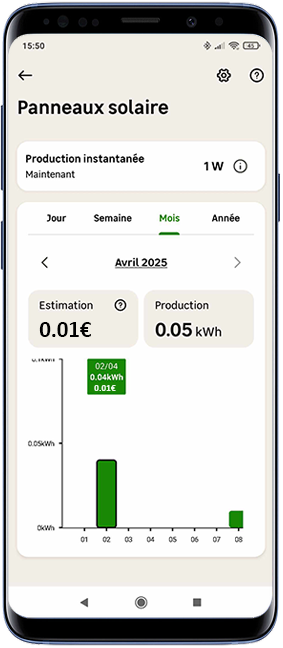

Puissance instantanée	Voir la puissance instantanée produite et injectée dans votre installation. (Watts)	✘	✘	✘
Graphique de production	Historique de production d'électricité. (Jour / Semaine / Mois / Année)	✘	✘	✘

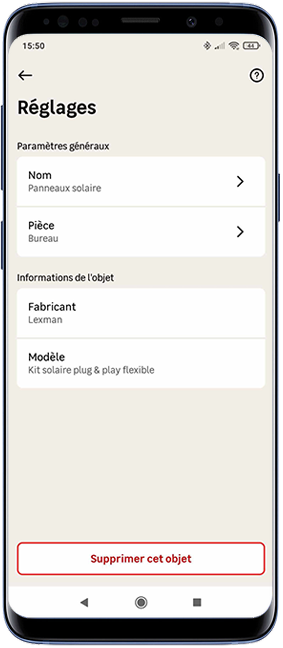

Page de pilotage	Réglages

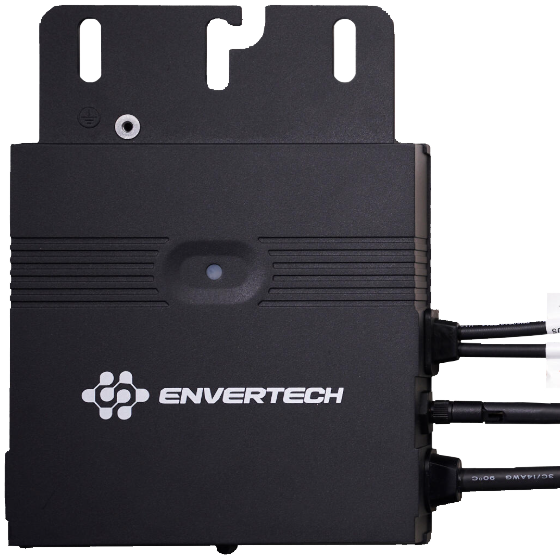

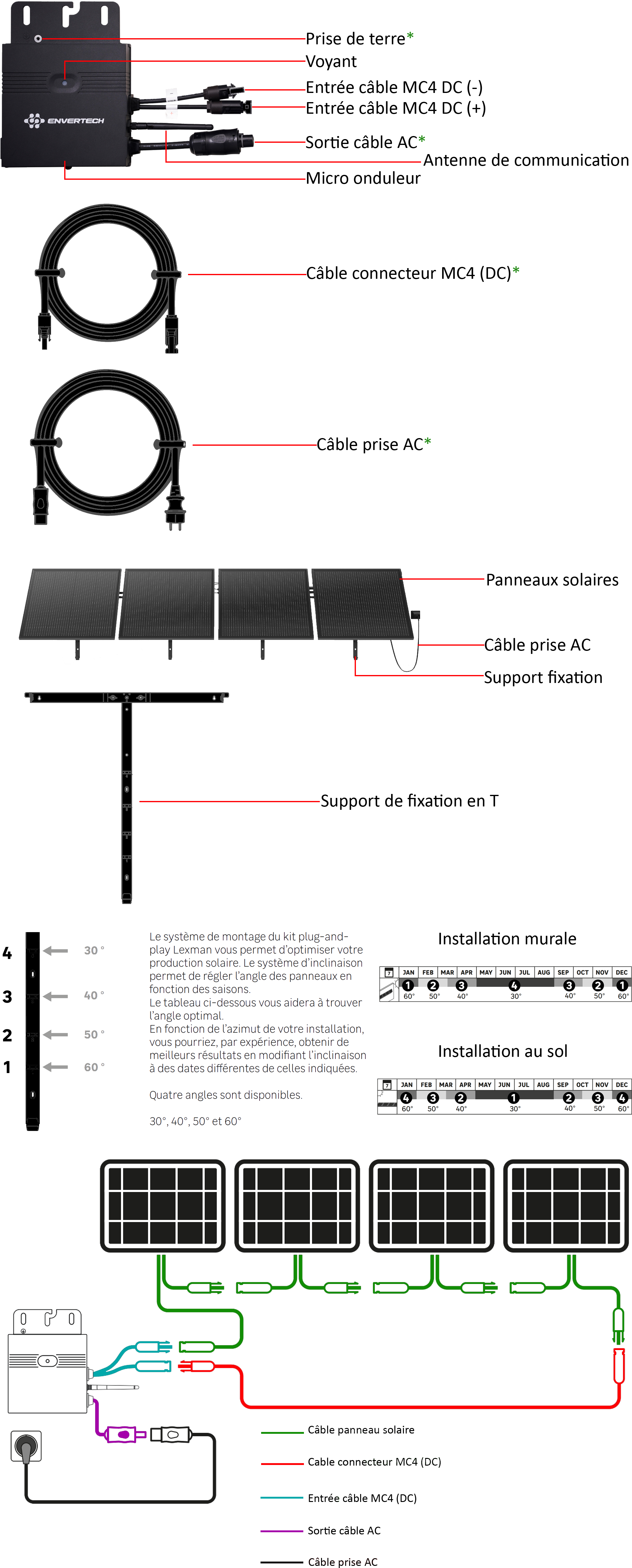

Vue du produit :

* Prise de terre : Mise à la terre facultative. Branchez le fil de terre par vis dans l’orifice dédié.

* AC : Courant alternatif

* DC : Courant continu.

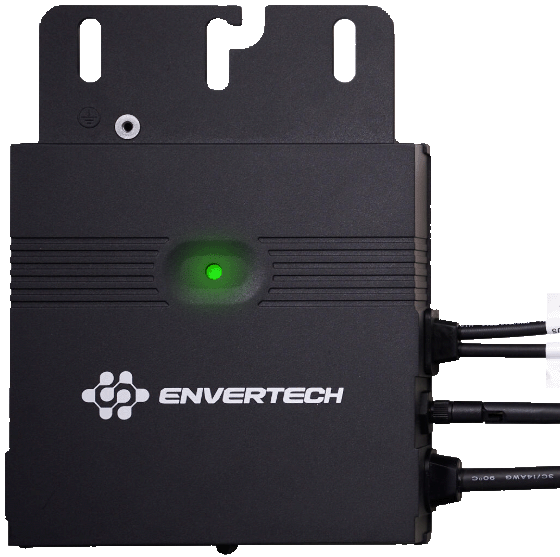

Que signifie l'état de la LED de mon objet :

Éteint.	Clignote rouge en continu.	Clignote vert une fois toutes les dix secondes.	Rouge fixe.
Non connecté. Ne produis pas d'énergie. L'alimentation produite par les panneaux solaires n'est pas suffisante pour alimenter le micro onduleur.	Non connecté. Ne produis pas d'énergie. Le micro-onduleur n’a pas assez de soleil pour démarrer. Soit parce qu’il est trop tôt ou trop tard dans la journée pour que le kit produise de l’énergie, soit parce que le kit ne reçoit pas de rayons de soleil.	Connecté, produit de l'énergie. Le micro-onduleur produit de l’énergie, profitez de votre kit !	Anomalie ! Non connecté, ne produit pas de l'énergie. Le micro-onduleur a rencontré un problème. Essayez de le réinitialiser et refaire son appairage. Si le problème persiste, contactez votre revendeur local.

* Le voyant principal de l'onduleur n'indique pas l'état de connexion avec votre réseau et l'application.

* Il est impossible de connecter le micro-onduleur à votre réseau Wi-Fi et à l'application si celui-ci n'est pas alimenté correctement et qu'il ne produit pas d'énergie. Afin de pouvoir associer votre micro-onduleur, ce dernier doit produire de l'énergie.



Comment effectuer la réinitialisation de mon objet ?

Effectuer un reset de mon objet connecté
# Vérifiez que votre micro onduleur soit correctement alimenté (Si ce n'est pas le cas, la réinitialisation ne se déroulera pas correctement). Il doit clignoter vert (Soit en continu, soit une fois toutes les dix secondes). Débranchez et rebranchez la prise AC de votre prise murale trois fois.
Assurez-vous que le voyant clignote vert.	Débranchez et rebranchez la prise AC sur votre prise murale 3 fois
# Le micro onduleur clignotera rouge pour indiquer qu'il se réinitialise, puis il fera rouge-vert. Enfin, il repassera sur son mode de production d'électricité qui un clignotement vert toutes les dix secondes. Votre micro onduleur est réinitialisé.
Le micro onduleur clignote rouge, puis il fera rouge-vert avant de s'éteindre	Ensuite, il passe en vert clignotant toutes les 10 sec. Le micro onduleur est en mode appairage. Réinitialisation réussie





Documents techniques / manuel utilisateur
