Prérequis pour installation et utilisation :
- Application Enki
* Prérequis pour l'application Enki : Accès internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15
Protocole de communication :
- Wi-Fi
Pays disponible :
- France
- Espagne
- Italie
- Portugal
Retour d'état disponible :
- Oui
Pilotage vocal Alexa :
- Non en direct, mais possible via des scenarios manuels
Pilotage vocal Google Home :
- Non en direct, mais possible via des scenarios manuels
Contenu article :
Descriptif technique
Comment installer la Borne de recharge
Fonctionnalité du produit dans l'application ENKI
Vue du produit
Que signifie l'état LED de mon produit ?
Comment effectuer une réinitialisation de mon objet ?
Documents techniques / manuel utilisateur
Descriptif technique :
| Modèle | Référence | EAN |
| Borne de charge 7/22 kW - Prise T2S | 90235808 | 3276007783483 |
| Borne de charge 7 kW - Câble T2 | 90235807 | 3276007783476 |
| 90235808 | 90235807 | |
| Prise T2S | X | |
| Câble attaché (6,5m) avec support | X | |
| Monophasé* | X | X |
| Triphasé* | X | |
| Charge dynamique anti-disjonction | X | X |
| Application pour smartphone (Enki) | X | X |
| Connectivité |
Wi-Fi Ethernet |
Wi-Fi Ethernet |
| OCPP | 1.6J | 1.6J |
| Mise à jour à distance | X | X |
* La configuration monophasée ou triphasée peut être effectuée lors de l’installation.
| Spécification électrique |
Puissance maximale : 22 kW (3P) / 7.4 kW (1P) Courant maximal : 32A par phase, réglable de 10A à 32A Tension nominale (Un) : 207-253 V~ (1P), 400V~ (3P) Fréquence de fonctionnement : 50 Hz Tension d’isolement (Ui) : 1.5kV L à N, 2kV L à L; 4kV L,N à terre Tension nominale de tenue aux impulsions (Uimp) : 4000 V Courant de tenue de crête nominal (Ipk) : 1500A Courant nominal de tenue de courte durée (Icw) : 3kA Courant de court-circuit (Icc) : 1000A 1 ms, 3 fois Catégorie de surtension : III Degré de pollution : 3 Classification de compatibilité électromagnétique (CEM) : Type B Classification pour la protection contre les chocs électriques : Classe I Régime de neutre compatible : TNC-S, TNS Bande de fréquence radio wifi : 2,4GHz Puissance d’émission radio maximum : 20 dBm |
| Connecteur |
Prise T2S (90235808) câble attaché (6,5m) connecteur T2 (90235807) |
| Fonction dynamique anti-disjonction |
Interface TIC (France) Compteur intelligent externe avec interface RS485 en option (Europe) |
| Affichage | Indicateur de bande LED avec motif dynamique : Avertissement sonore |
|
Application mobile Enki (La borne de charge Lexman doit être connectée à Internet) |
Start / Stop État de charge Historique d’utilisation et de consommation Gestion de l’accès à la recharge à distance Déverrouillage de la charge Planification |
| Protection |
Protection interne : 6mA RCD-DD conforme avec l’IEC 62955 Déclassement de la température interne Connecteur pour bobine à émission de courant Requis pour l’installation (non inclus) : Interrupteur différentiel type A ou type F, 30mA Disjoncteur magnétothermique 6kA, courbe C Le calibre et la section des câbles varient en fonction de caractéristique du site et de la réglementation locale 16A → calibre protection = 20A Section de câble = 6mm2 32A → calibre protection = 40A Section de câble = 10mm2 |
| Mécanique |
Dimensions du produit : H455xL275xP151 Poids : ~4,5kg IP55 IK10 Matériau : PC / ASA CouleurAvant : RAL 9003 Arrière : RAL 7024 Packaging : H460x L360x H250 (90235808) Packaging : H460x L360x H180 (90235807) |
| Montage | Plaque de fixation murale |
| Accessoires optionnels |
Fonctionnement : -30 à 50°C, Humidité 5 à 95% (Une réduction de la puissance peut se produire) Stockage : -30/ 50°C Utilisation à l’intérieur et à l’extérieur Altitude maximale : 2500m |
| Interface |
Compteur intelligent pour l’équilibrage de charge Monophasé : SDM120CT-100A - Module de charge dynamique anti-disjonction pour installation monophasée sans interface TIC (France) Triphasé : SDM630MCT-100A Module de charge dynamique anti-disjonction pour installation triphasée sans interface TIC (France) |
| Interface | Ethernet, Wi-Fi, USB, Modbus RTU |
| Protocole |
OCPP 1.6j RS485 |
| 16A max/ phase | 32A max/ phase | |
| Calibre | 20A | 40A |
| Section | 6mm² | 10mm² |
Pour faire l'appairage de l'objet, votre réseau Wi-Fi doit être configuré en WPA2 sur la fréquence 2,4 GHz.
Si votre réseau Wi-Fi 2,4 GHz est mixé avec les fréquences 5 GHz, 6 GHz ou 7 GHz, il est impératif de dissocier les bandes et d’attribuer un SSID (nom de réseau Wi-Fi) distinct à chaque fréquence.

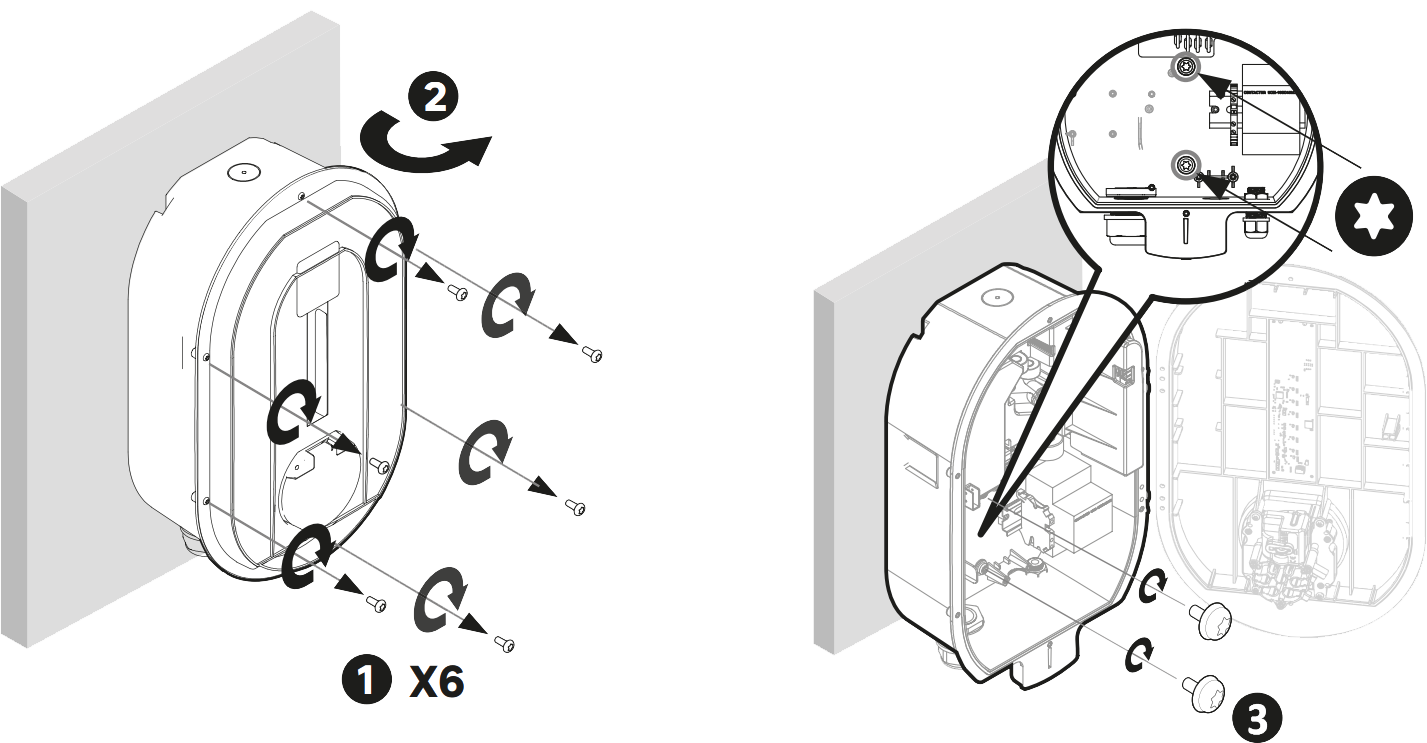

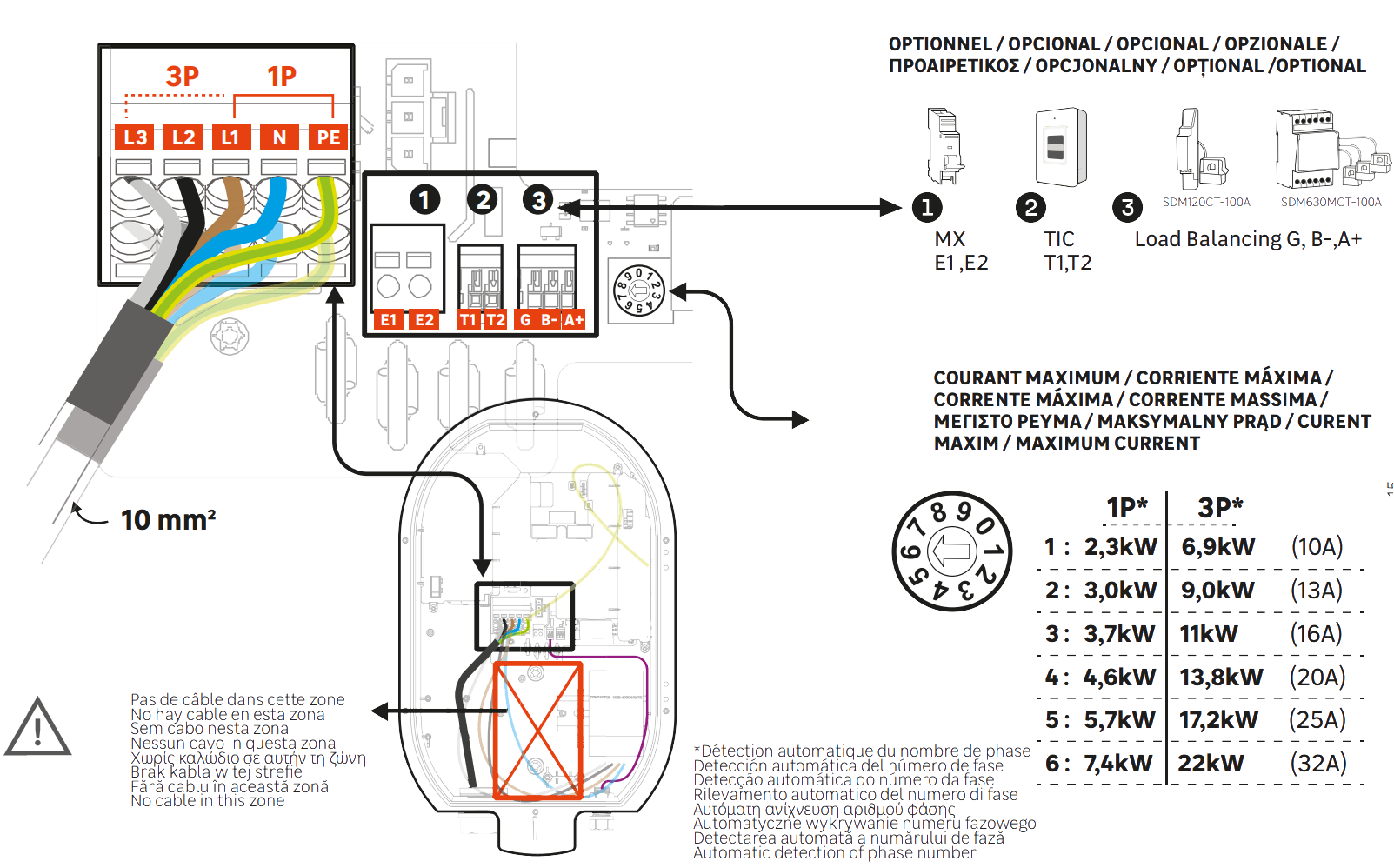

Comment installer la Borne de recharge :

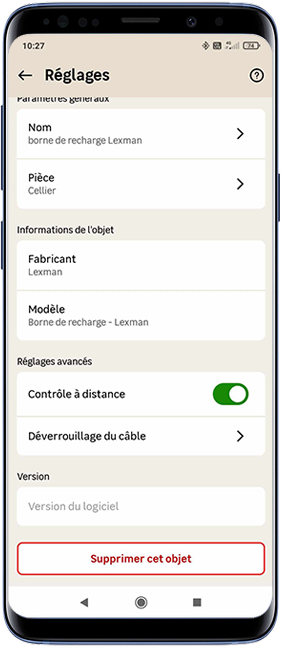

Fonctionnalité du produit dans l'application ENKI :
| Fonctionnalité de l'objet | Propriétés | Intégration dans un scénario | ||
| Actions | Déclencheurs | Conditions | ||

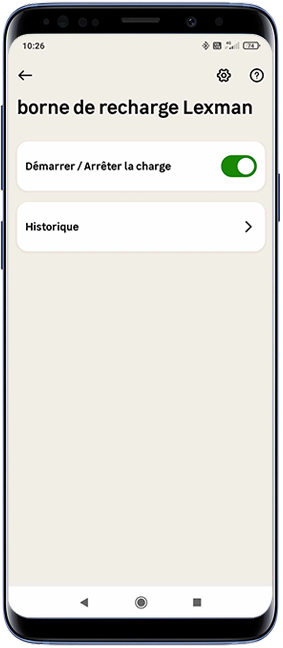

| Démarrer / Arrêter la charge | Charger ou stopper la charge de la voiture | ✔ | ✘ | ✘ |

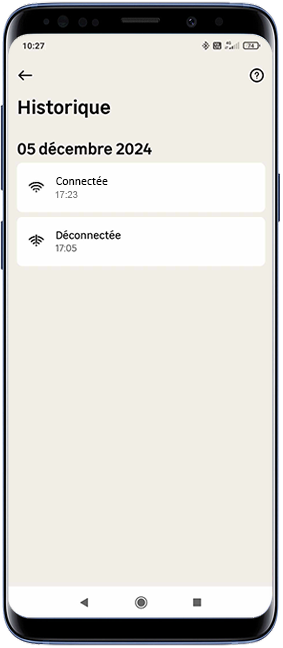

| Historique | Vérifier l'historique de charge, de connexion et déconnexion | ✘ | ✘ | ✘ |
| Contrôle à distance | Autoriser le contrôler à distance de la borne | ✘ | ✘ | ✘ |

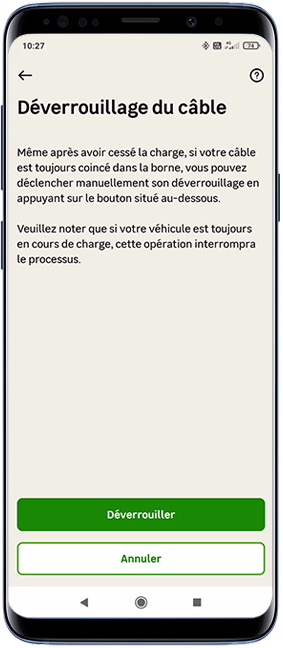

| Déverrouillage du câble | Forcer le déverrouillage du câble de charge de la borne | ✘ | ✘ | ✘ |
| Vérifier / Effectuer les mises à jour disponibles | Mise à jour disponible par OTA |
✘ | ✘ | ✘ |
| Récupérer la version firmware | Récupérer et afficher la version du firmware actuelle de l'objet |
✘ | ✘ | ✘ |
|
|
|

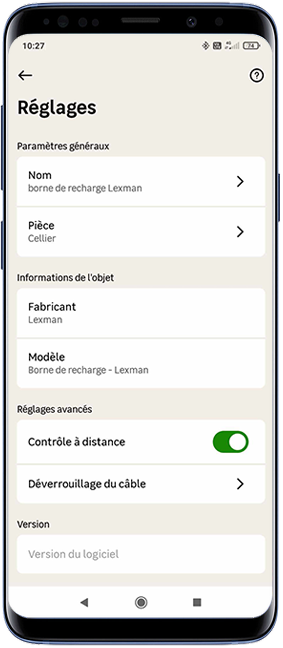

| Page de pilotage | Réglages |

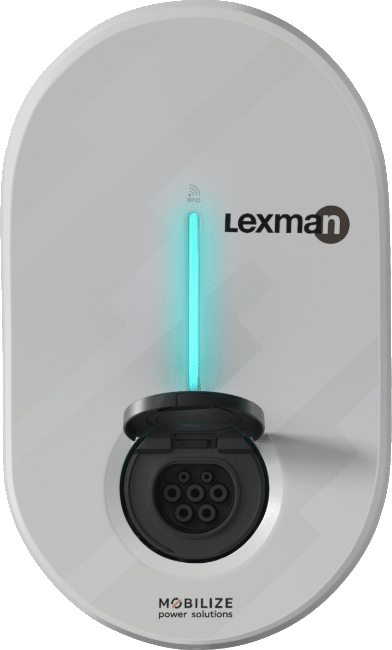

Vue du produit :

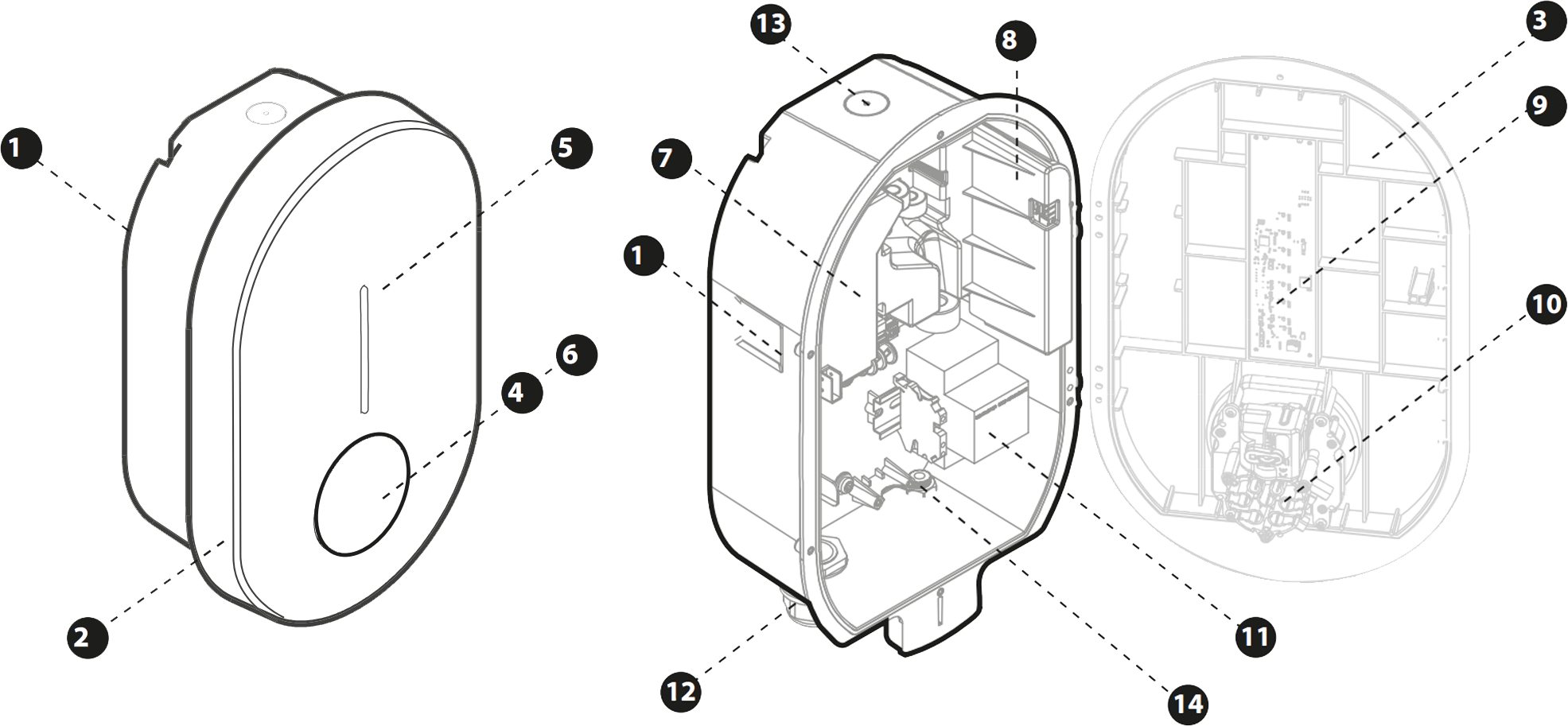

| Article | Description de la pièce | Article | Description de la pièce |
| 1 | Boîtier | 8 | Carte de communication |
| 2 | Plaque décorative | 9 | Carte LED |
| 3 | Couvercle avant | 10 | Alimentation de la prise de charge |
| 4 | Clapet | 11 | Contacteur |
| 5 | Indicateur lumineux | 12 | Entrée de câble d’alimentation inférieure |
| 6 | Prise de charge ou support de prise | 13 | Entrée de câble d’alimentation supérieure |
| 7 | Carte de puissance | 14 | Entrée de câble de signal 1 + 2 en option |

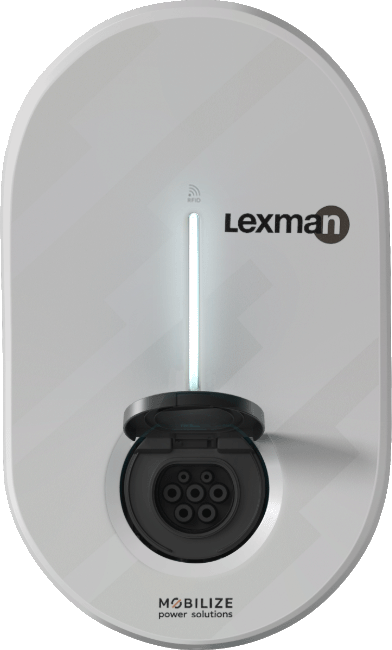

| La borne de charge Lexman est capable de recharger n’importe quel véhicule électrique équipé d’un connecteur de type 2 |
Que signifie l'état de la LED de mon objet :

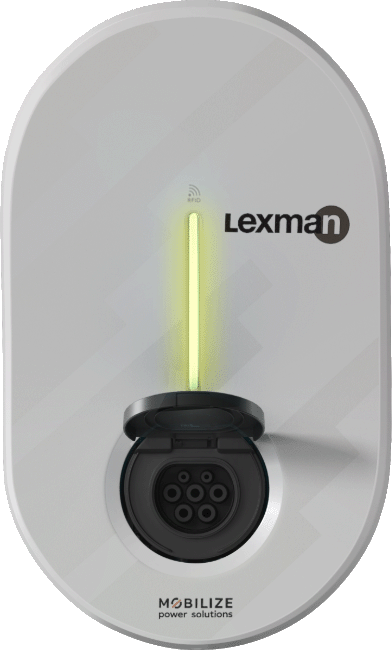

| Jaune clignotant | Blanc et vert clignotant | Vert fixe | Vert clignotant | Vert fixe, bleu clignotant | Voyant bleu en flux descendant |
|
Démarrage Ou mise à jour logicielle Durée : 1 à 5 minutes |
La borne est prête à être initialisée | La borne est disponible. | Charge en préparation | Prêt à charger, en attente d’autorisation |
Charge en cours Ou session de charge démarrée, en attente du créneau de charge planifiée |

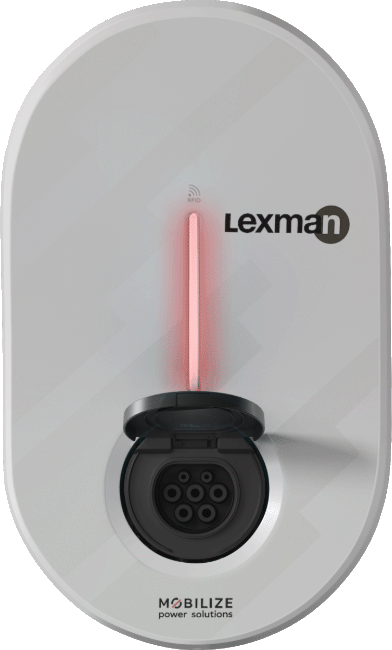

| Bleu respirant | Bleu fixe | Bleu et rouge fixe | Blanc clignotant une fois toutes les quatre secondes | Rouge clignotant | Rouge fixe |
| Fin de charge |
Planning de charge activé |
Chargeur verrouillé par l’utilisateur depuis l’interface de configuration Note : Cet état n’est normalement pas accessible en condition normale (utilisation en borne connectée ENKI) |
Hotspot WIFI activé (~1h) Connexion à l’interface de configuration par Wi-Fi possible |
Une erreur s’est produite, réessayer la séquence de charge. |
Erreur interne ou mauvaise installation Contacter l’installateur ou le service client de votre revendeur |
Comment effectuer la réinitialisation de mon objet ?
|
Effectuer un reset de mon objet connecté | ||
|

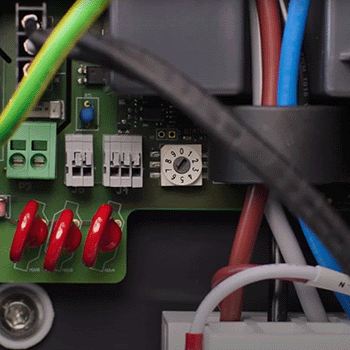

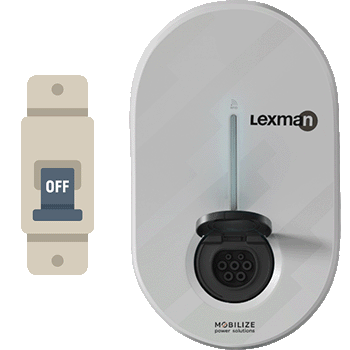

# Mettez hors tension la borne via le compteur électrique. Ouvrez la borne de recharge et réglez le sélecteur de la carte de puissance sur 9. Redémarrez ensuite la borne Lexman, le voyant sera jaune clignotant. | ||
| Mettez hors tension la borne. | Réglez le sélecteur sur 9. | Remettez sous tension la borne. Le voyant clignote jaune. |
|
# Attendez cinq minutes. Après ce délai, mettez hors tension à nouveau la borne, puis de régler le sélecteur sur le courant souhaité. Enfin, remettez à nouveau sous tension. Votre borne a bien été réinitialisée. | ||

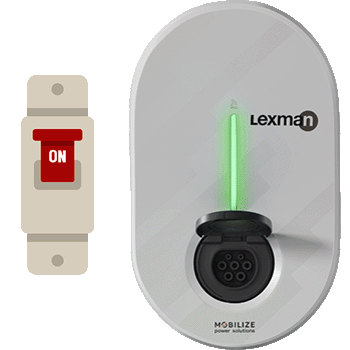

| Attendez 5 minutes. Et mettez hors tension la borne. | Mettez le sélecteur sur le courant souhaité. | Remettez sous tension la borne. La borne est bien reset. |
