Prérequis pour installation et utilisation :

• Application Enki* + Box Enki

* Prérequis pour l'application Enki : Access internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Protocole de communication :

• Enocean

Pays disponible :

• France

Retour d'état disponible :

• Oui

Pilotage vocal Alexa :

• Oui

Pilotage vocal Google Home :

• Oui

Contenu article :

• Descriptif technique

• Fonctionnalité du produit dans l'application ENKI

• Vue du produit

• Que signifie l'état LED de mon produit ?

• Comment activer le mode répéteur ?

• Comment effectuer une réinitialisation de mon objet ?

• Documents techniques / manuel utilisateur





Descriptif technique :

• Type : Module connecté encastré pour volet roulant et store
• Nécessite la box Enki : Oui / Box ENKI V1
• Retour d'état : Oui
• Alimentation : 230V AC 50 Hz
• Puissance moteur maximum : 280 W / ≤ 60 Nm à 12 tr / mn
• Température de fonctionnement : de 0°C à 40°C
• Dimension : 40 mm x 44 mm x 16,9 mm
• Protocole radio : EnOcean
• Fréquence radio centrale : 868.3 MHz
• Bande de fréquences utilisées : 868.0 à 868.6 MHz
• Puissance radio maximale : +3 dBm
• Portée du signal : 20 - 30 mètres en intérieur
• EEP (Profil EnOcean®) : D2-05-00
• Indice de protection : IP 2X

• Appairage : Jusqu’à 22 contrôleurs directs sur le module
• Types d'interrupteurs filaires compatibles :


  Monostable	Bistable type 1	Bistable type 2	Bistable type 3	Tristable

Le produit n'est pas compatible avec les motorisations BuBendorff et Deltadore



Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
		Actions	Déclencheurs	Conditions
Ouvrir / Fermer	Min : 0% / Max 100% / Pas : 1%	✔	✔	✔
Changer le sens de fonctionnement du volet roulant	Monté / Descente normale ou inversée	✘	✘	✘
Visualisation de la position du volet roulant	Voir en tant réel la position du volet	✘	✘	✘

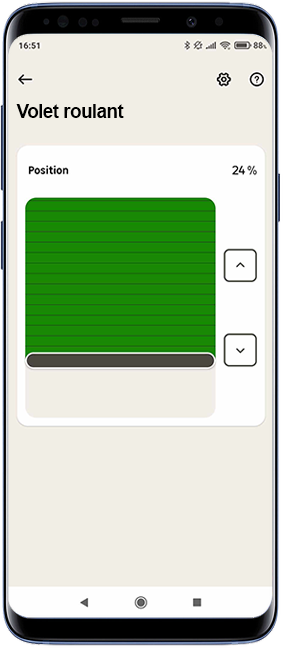

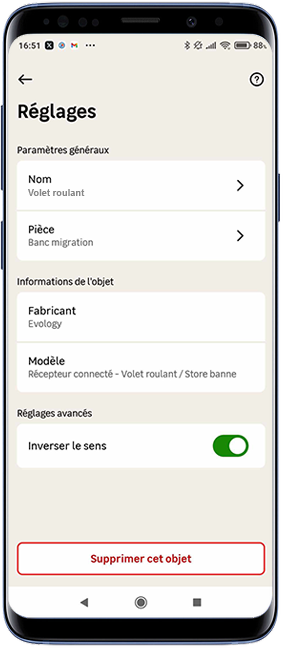

Page de pilotage	Réglages

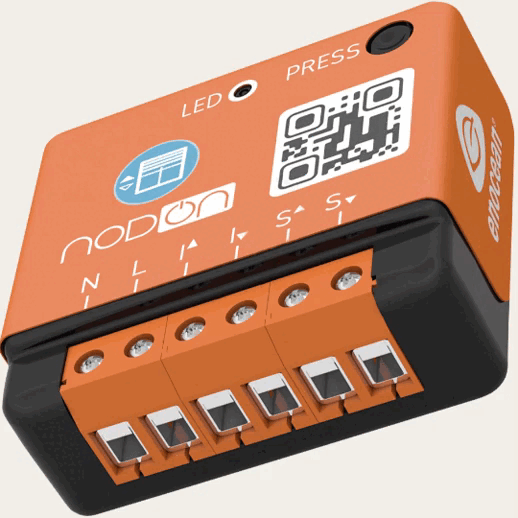

Vue du produit :

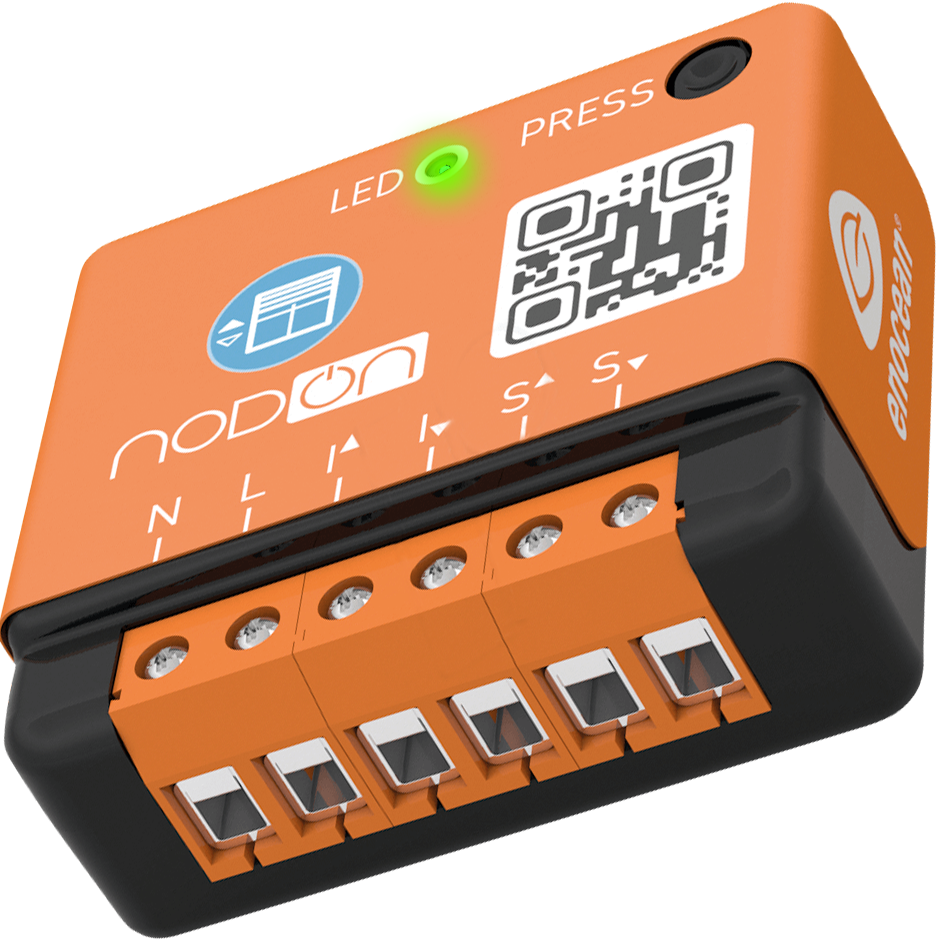

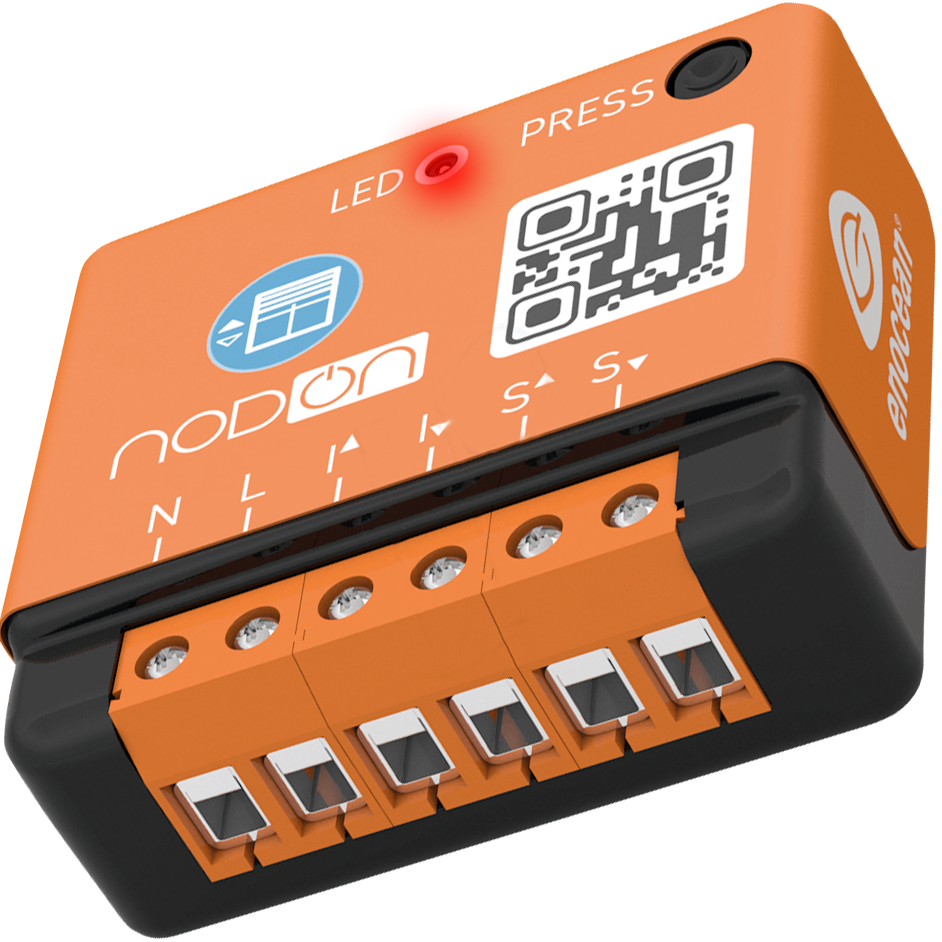

Que signifie l'état de la LED de mon objet :

Rouge fixe	Rouge scintillant	Rouge scintillant Clignote deux fois vert Et vert fixe.	Vert fixe	Orange scintillant
Mode usine. Le module n'est pas appairé	Module en phase d'écoute. Prêt à capter le signal d'appairage de la box Enki	Détection d'un signal d'appairage durant la phase d'écoute.	Module appairé	Phase de pré-réinitialisation En attente de validation pour remise à zéro total

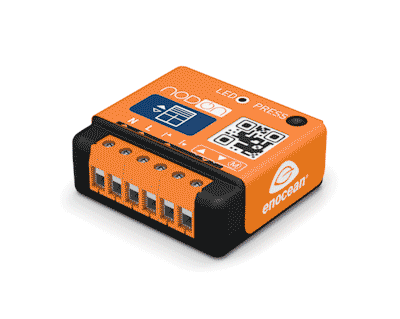

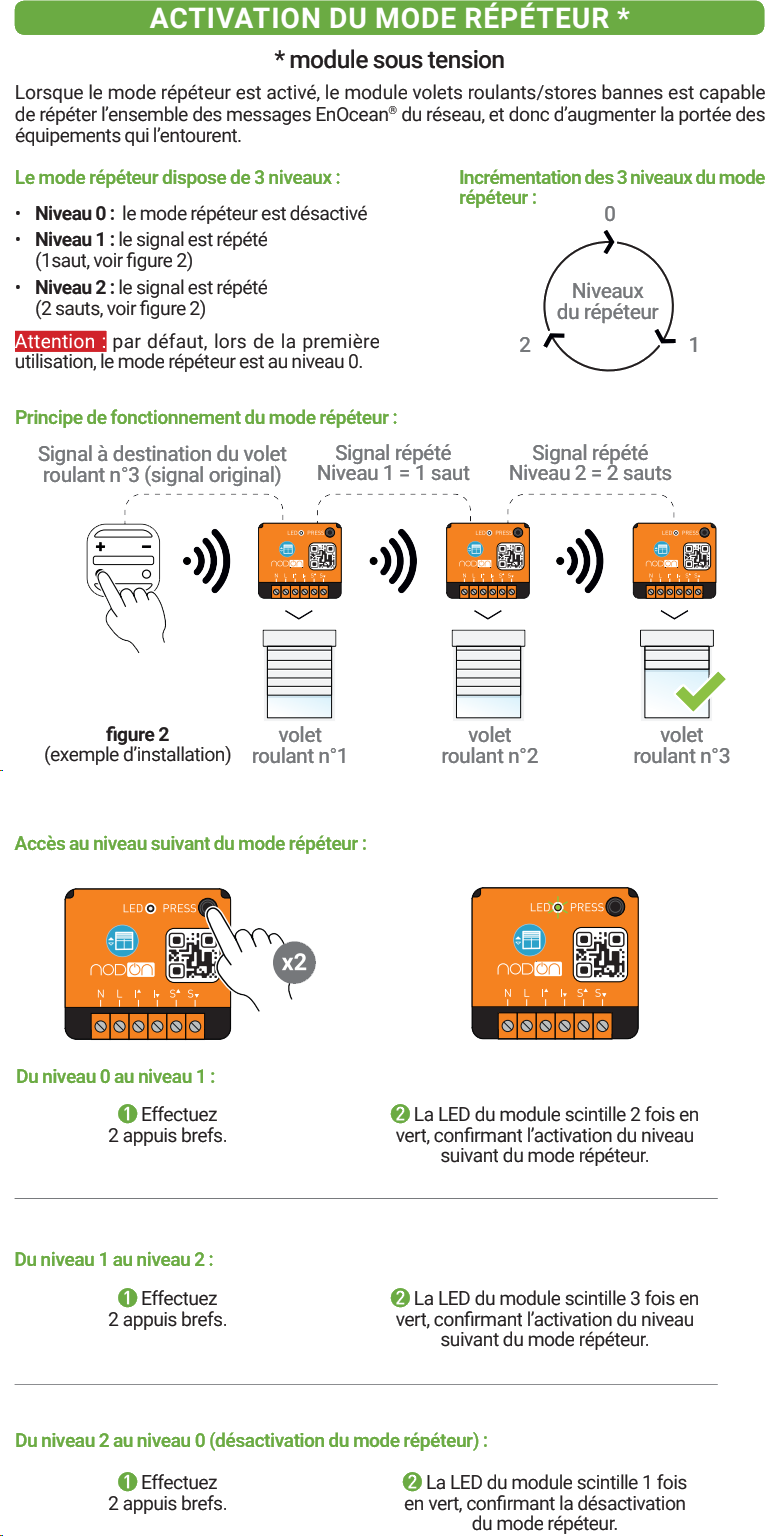

Comment activer le mode répéteur ?

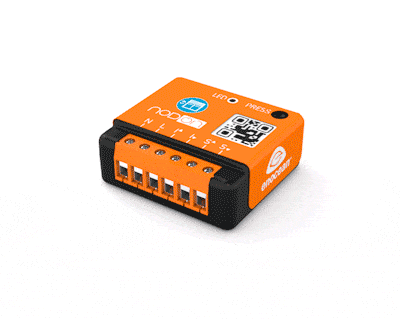

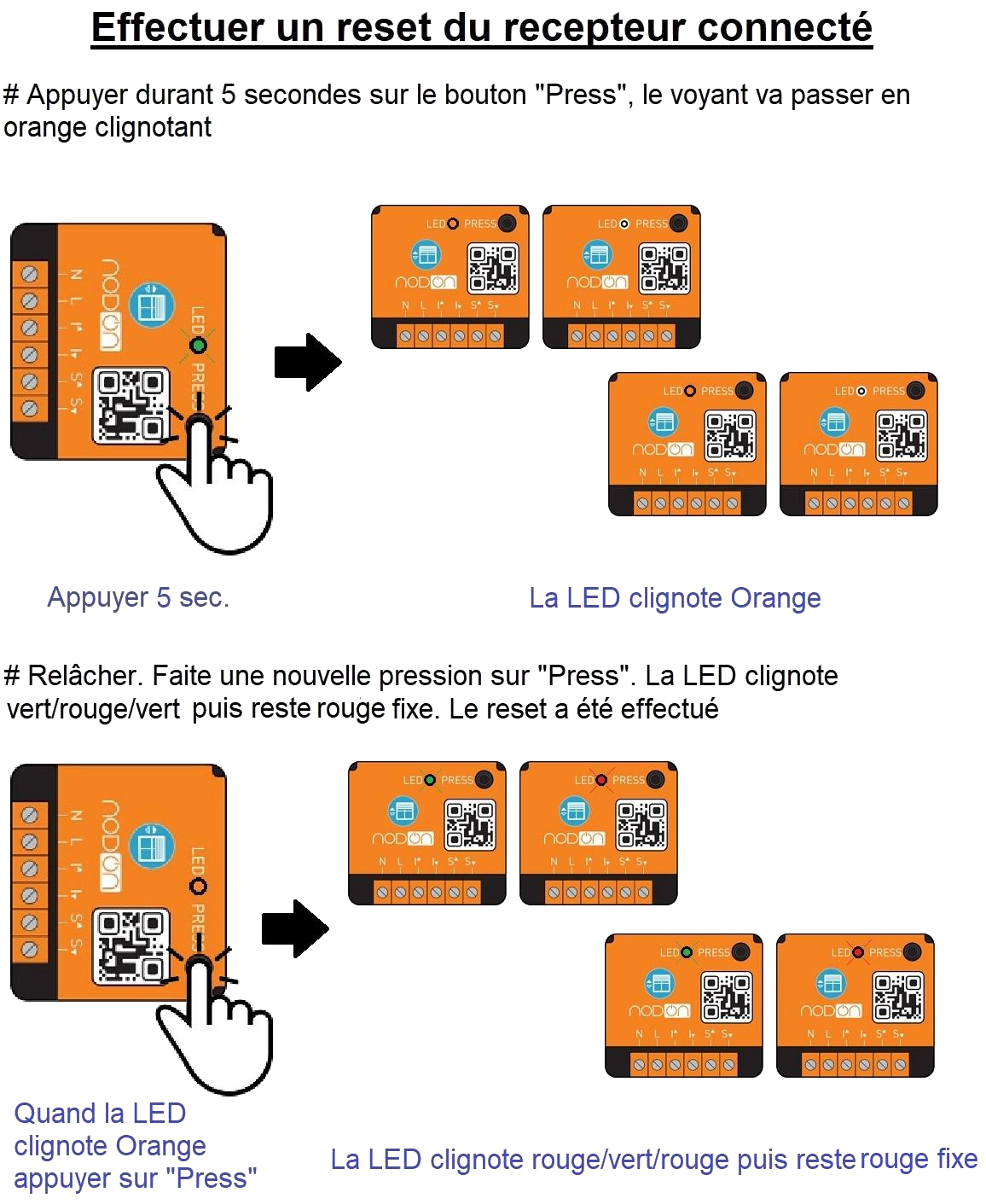

Comment effectuer la réinitialisation de mon objet ?

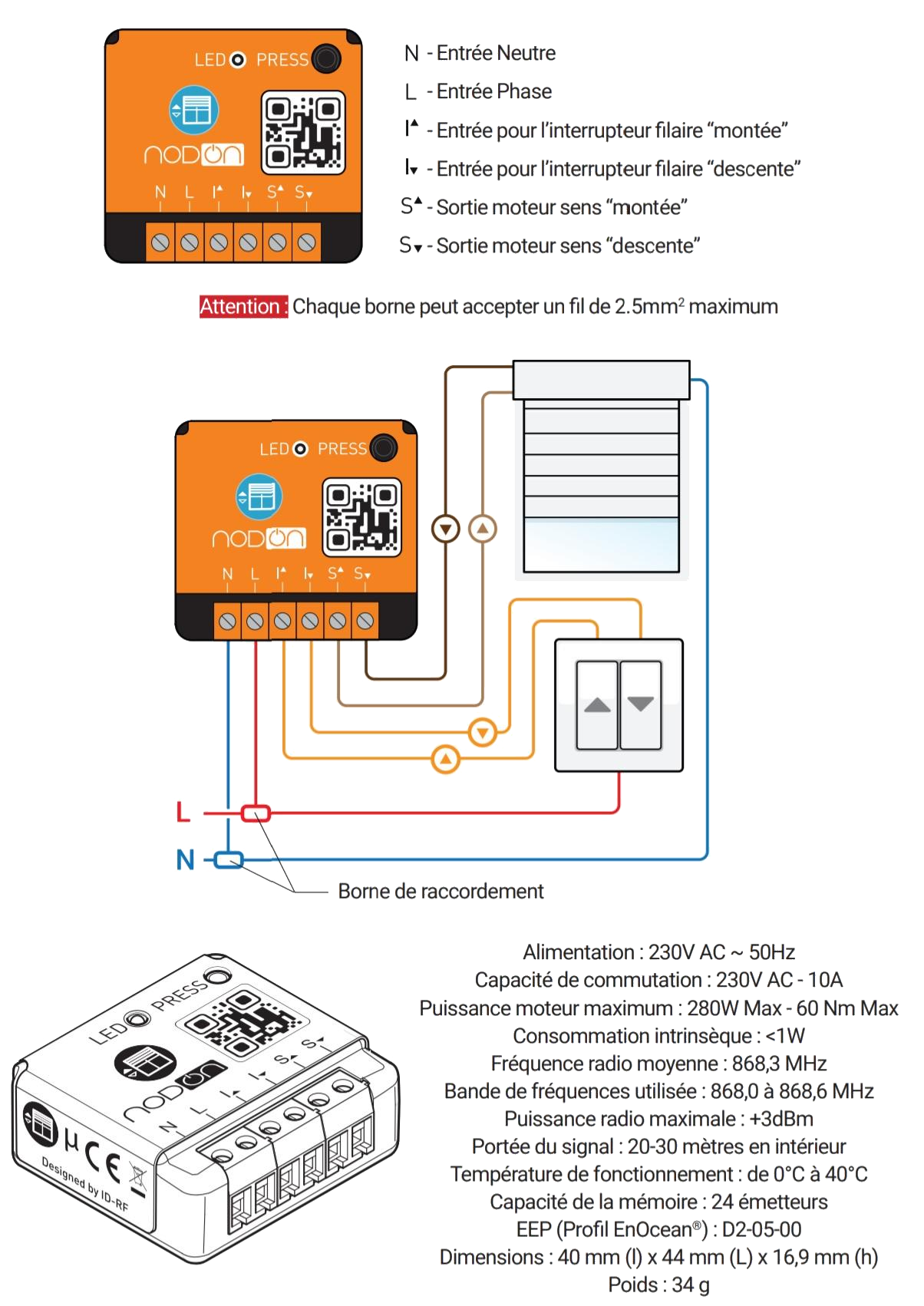

Documents techniques / manuel utilisateur
