Prérequis pour installation et utilisation :

Application Enki* + Box Enki + Dongle Somfy RTS

* Prérequis pour l'application Enki : Accès internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Protocole de communication :

Pays disponible :

France

Retour d'état disponible :

Pilotage vocal Alexa :

Non en direct, mais possible via des scenarios manuels

Pilotage vocal Google Home :

Non en direct, mais possible via des scenarios manuels

Contenu article :

Descriptif technique
Fonctionnalité du produit dans l'application ENKI

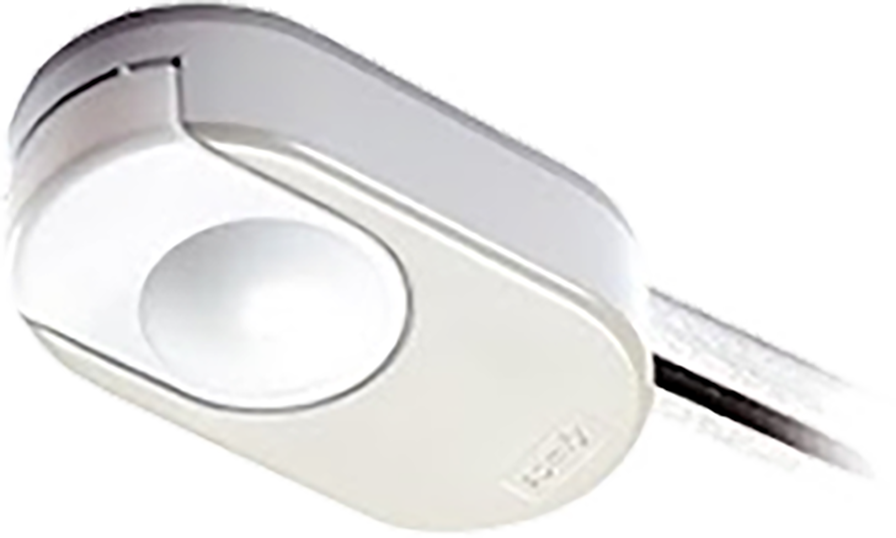

Vue du produit
Que signifie l'état LED de mon produit ?
Comment effectuer une réinitialisation de mon objet ?
Documents techniques / manuel utilisateur

Descriptif technique :

Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
Fonctionnalité de l'objet	Propriétés	Actions	Déclencheurs	Conditions
Ouvrir / Fermer	Ouvre ou ferme la porte de garage	✔	✘	✘
Stopper	Stop la course de la porte de garage	✘	✘	✘

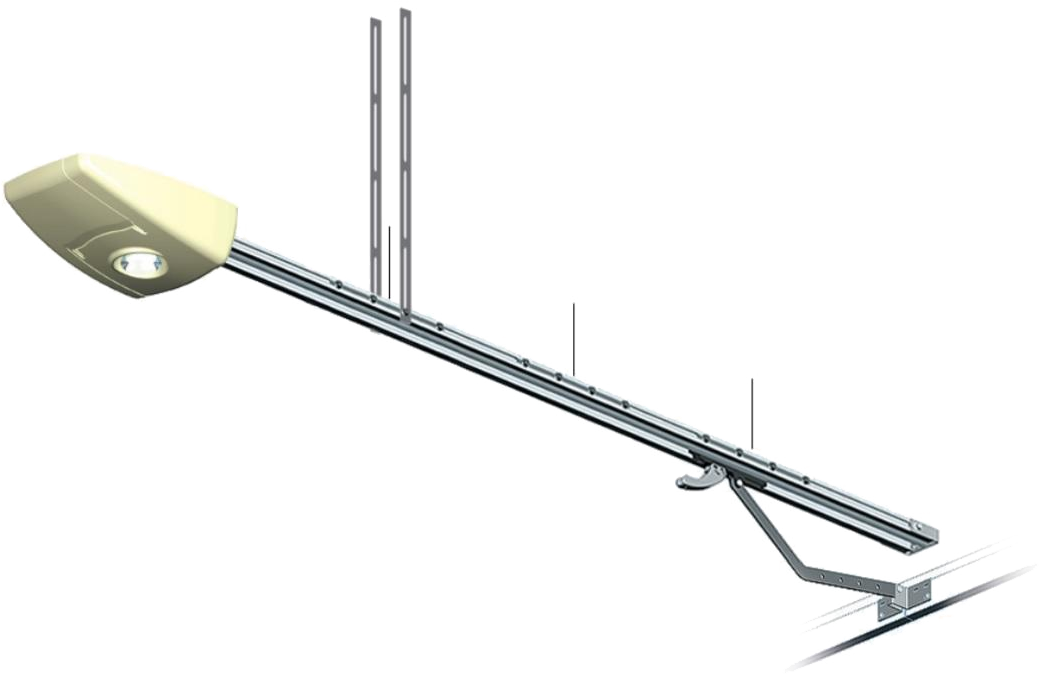

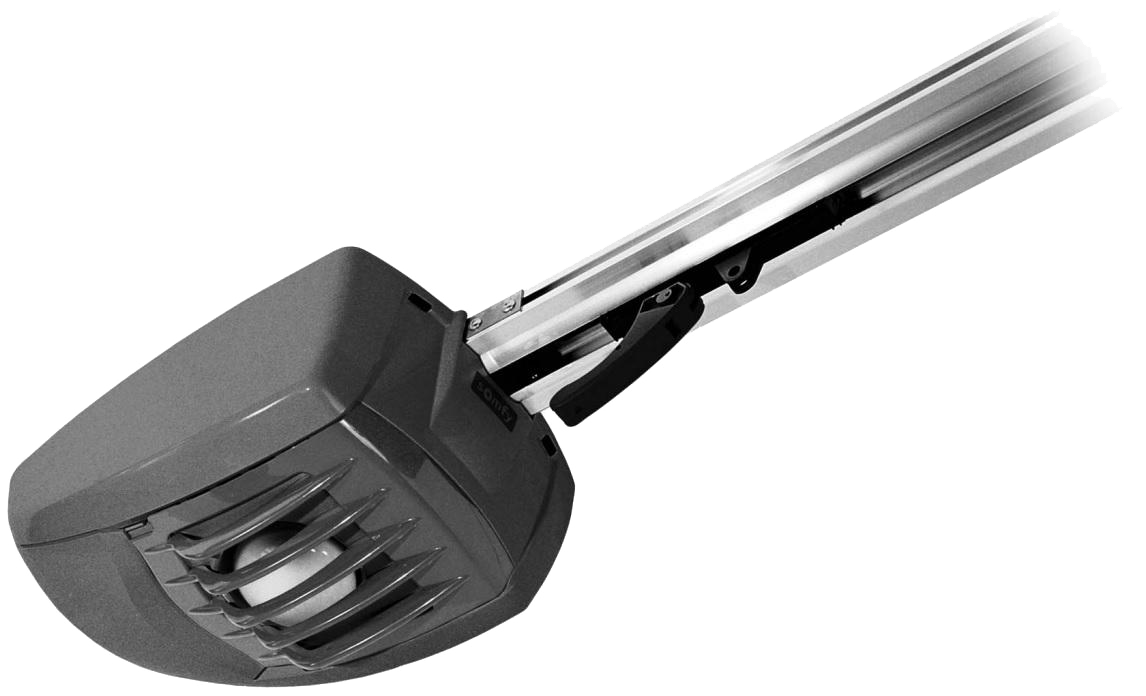

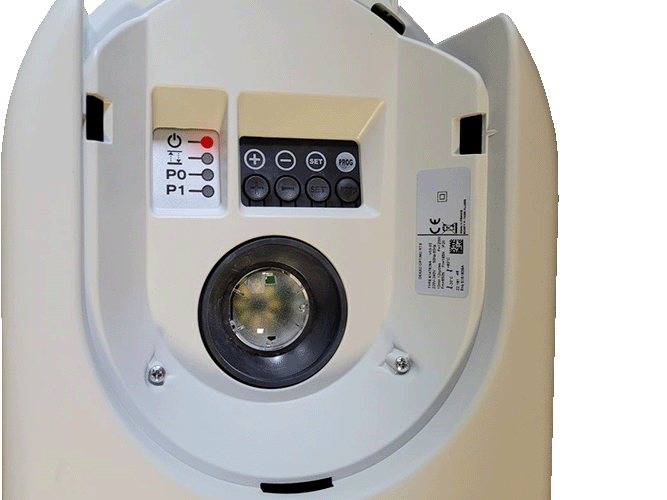

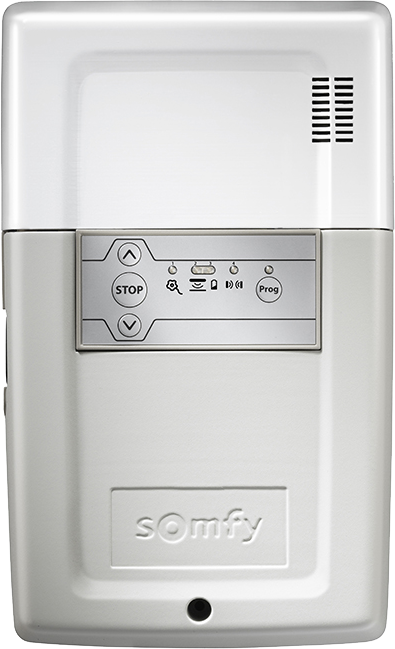

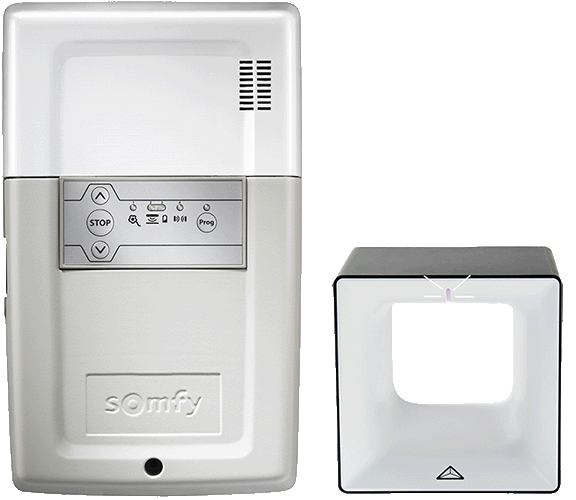

Vue du produit :

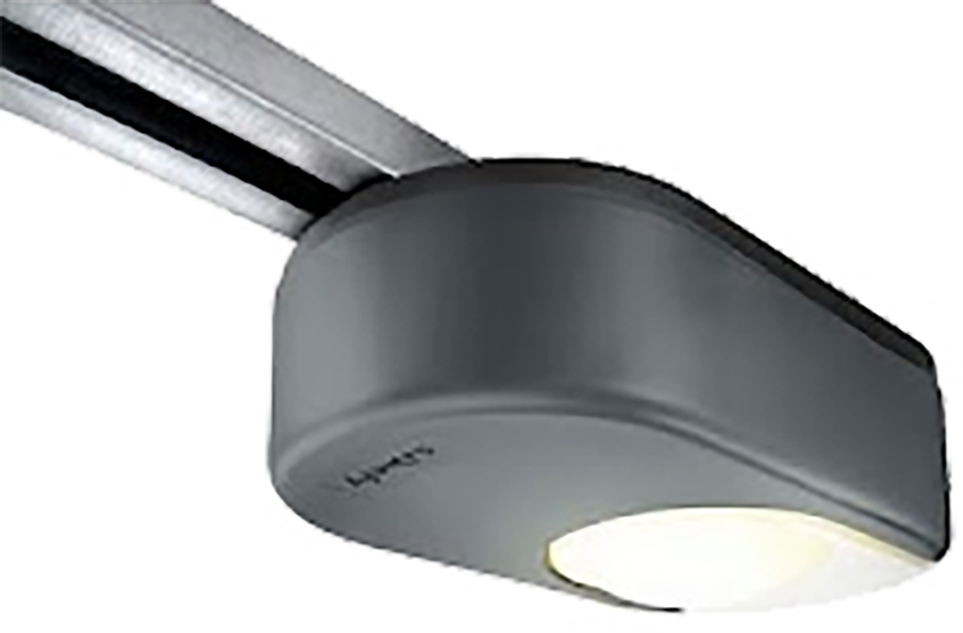

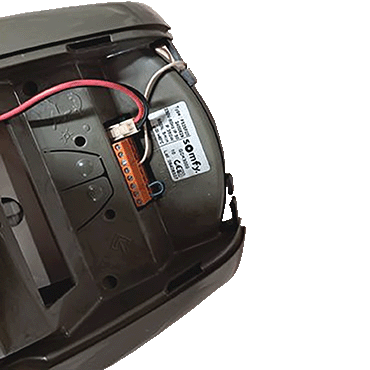

Somfy Dexxo Compact - Vue du produit.png

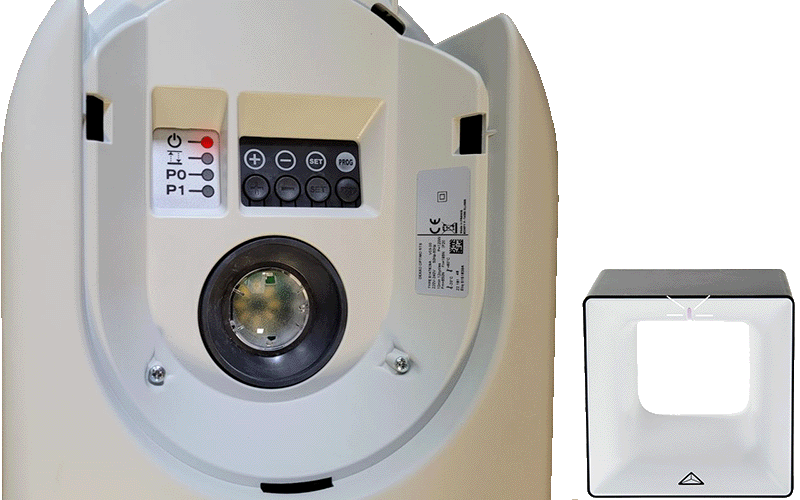

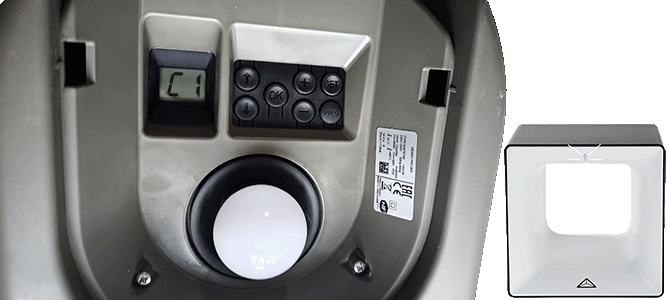

Somfy Dexxo Pro 800 -1000 - Vue du produit.png

Que signifie l'état de la LED de mon objet :

Moteur 02 - Appairer une télécommande.gif

Moteur 03 - Appairer une télécommande.gif

Moteur 04 - Appairer une télécommande.gif

Moteur 05 - Appairer une télécommande.gif

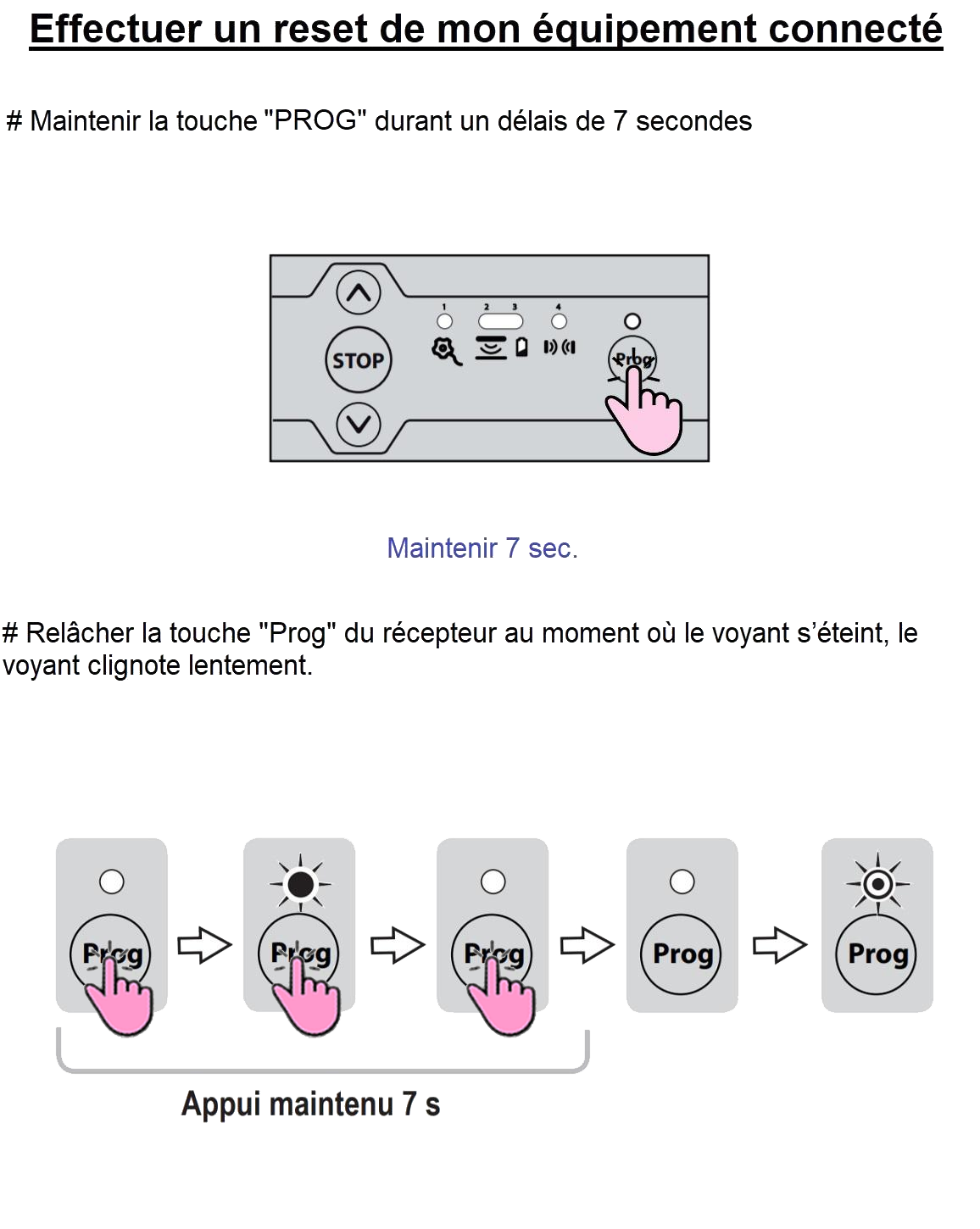

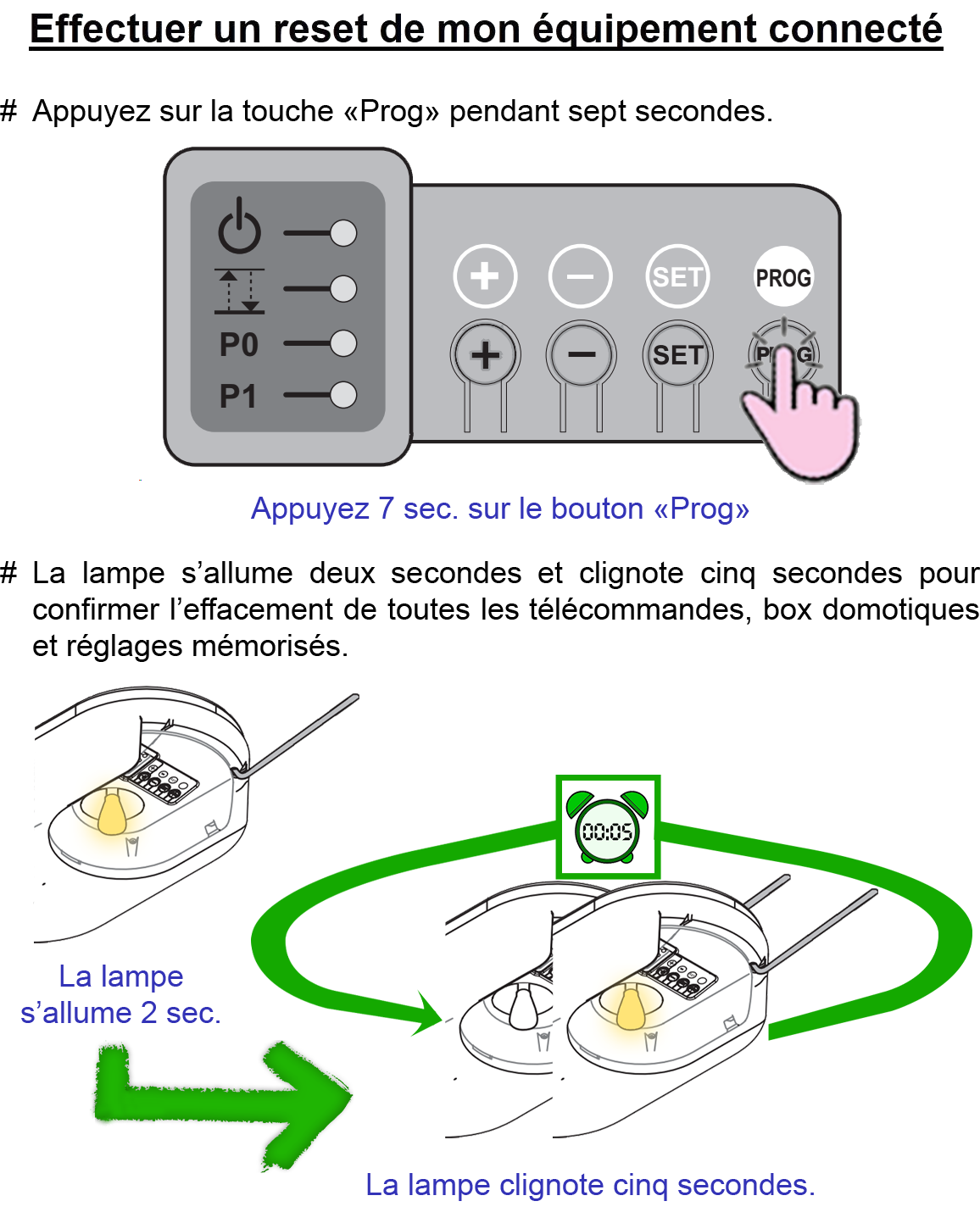

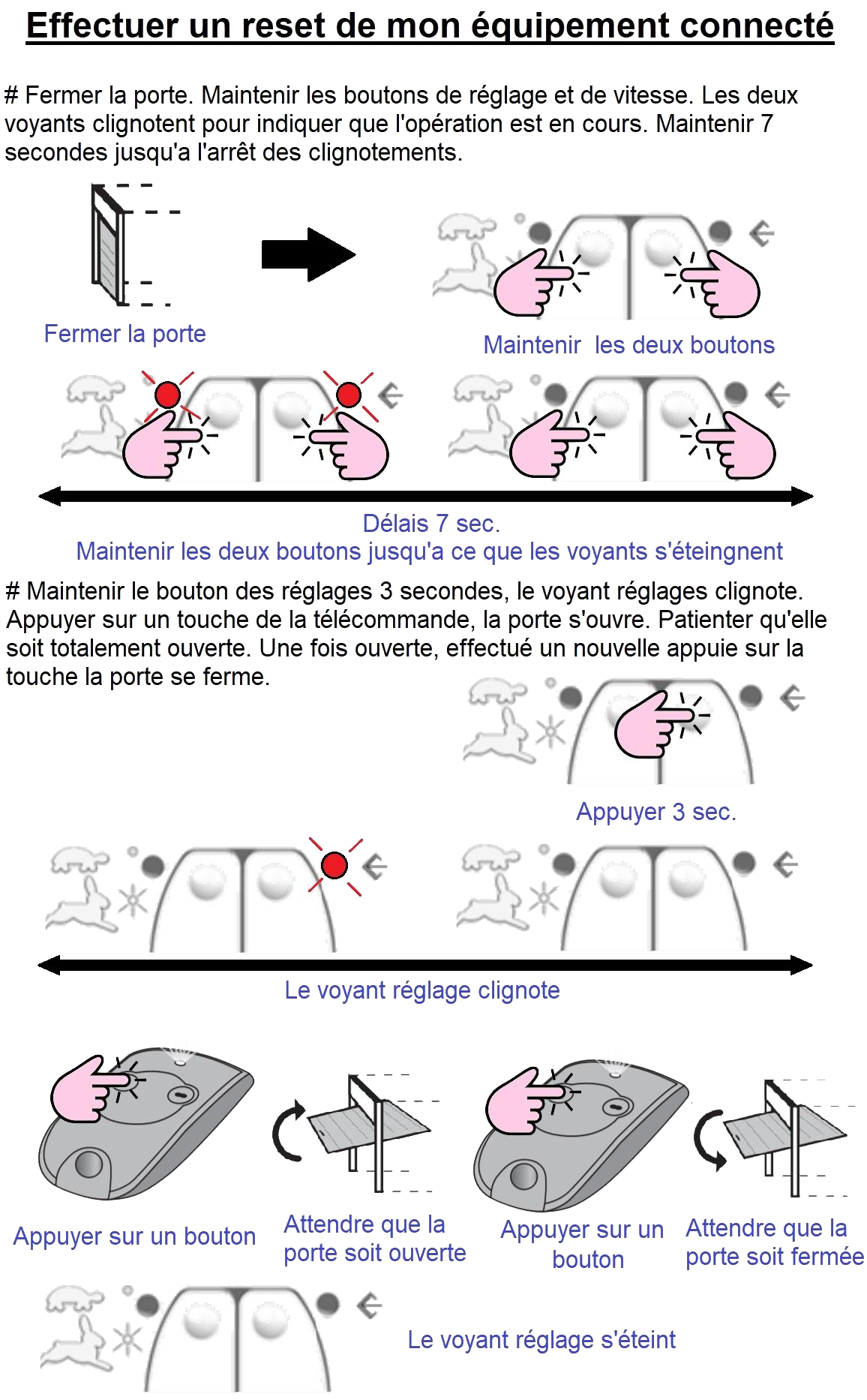

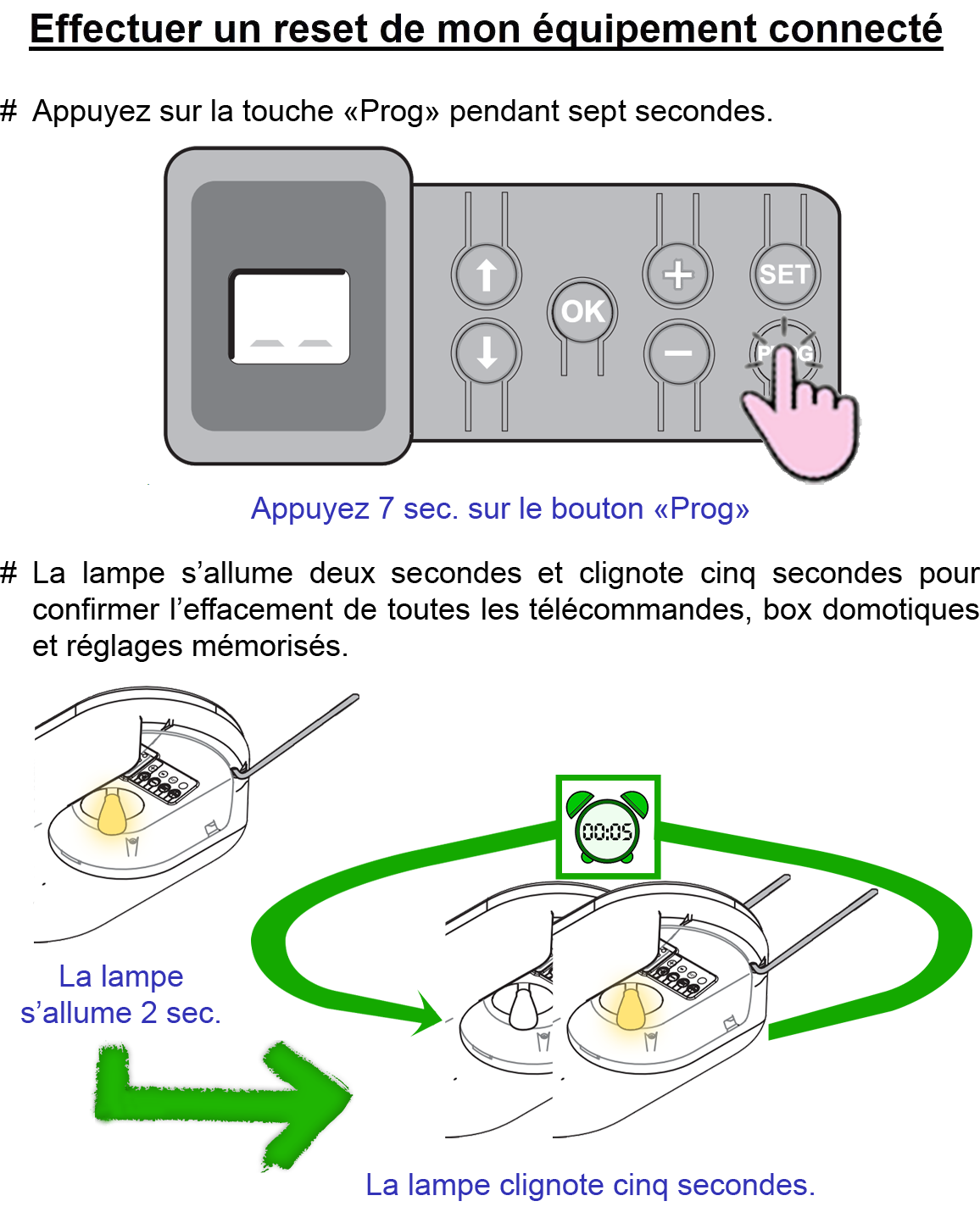

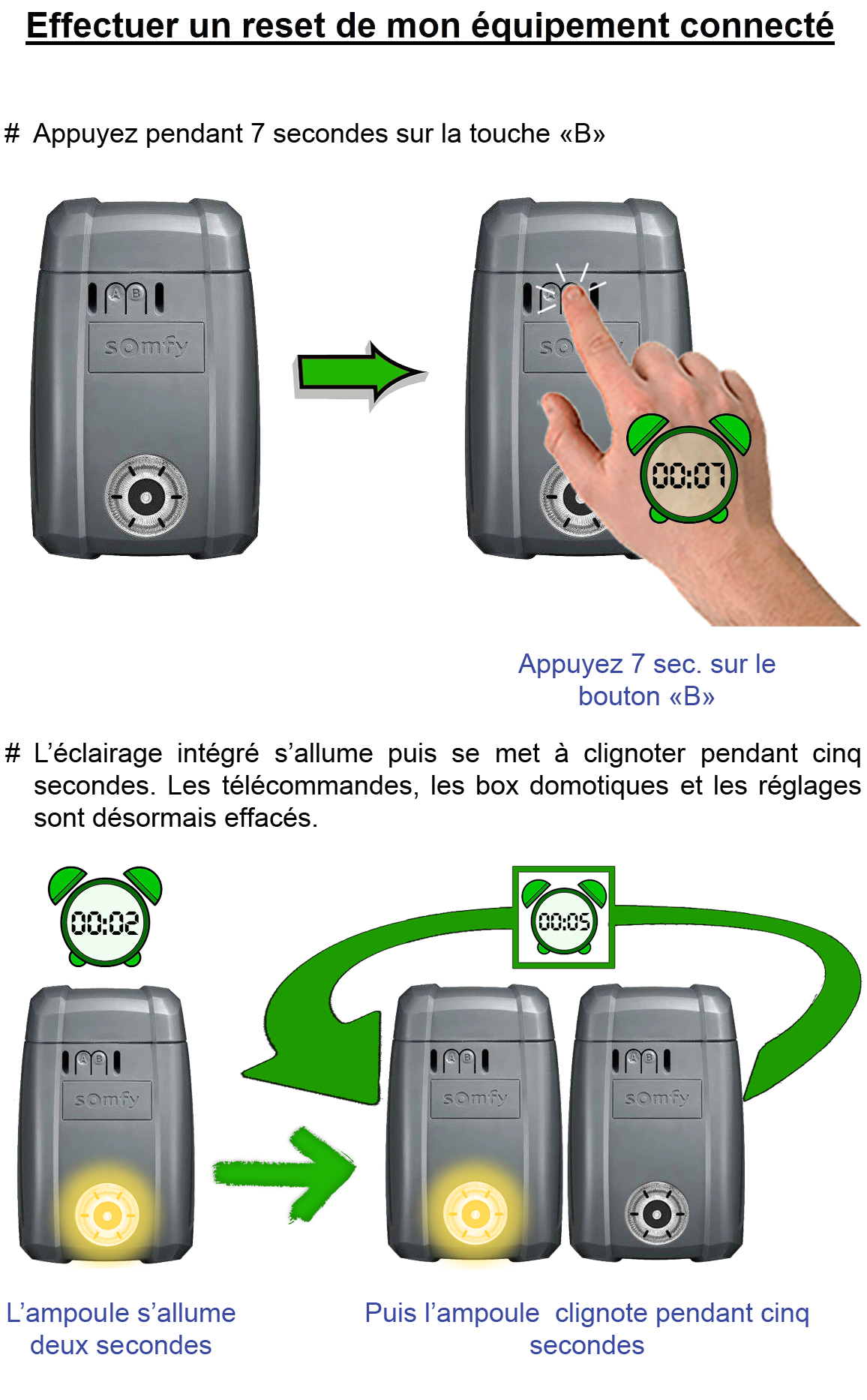

Comment effectuer la réinitialisation de mon objet ?

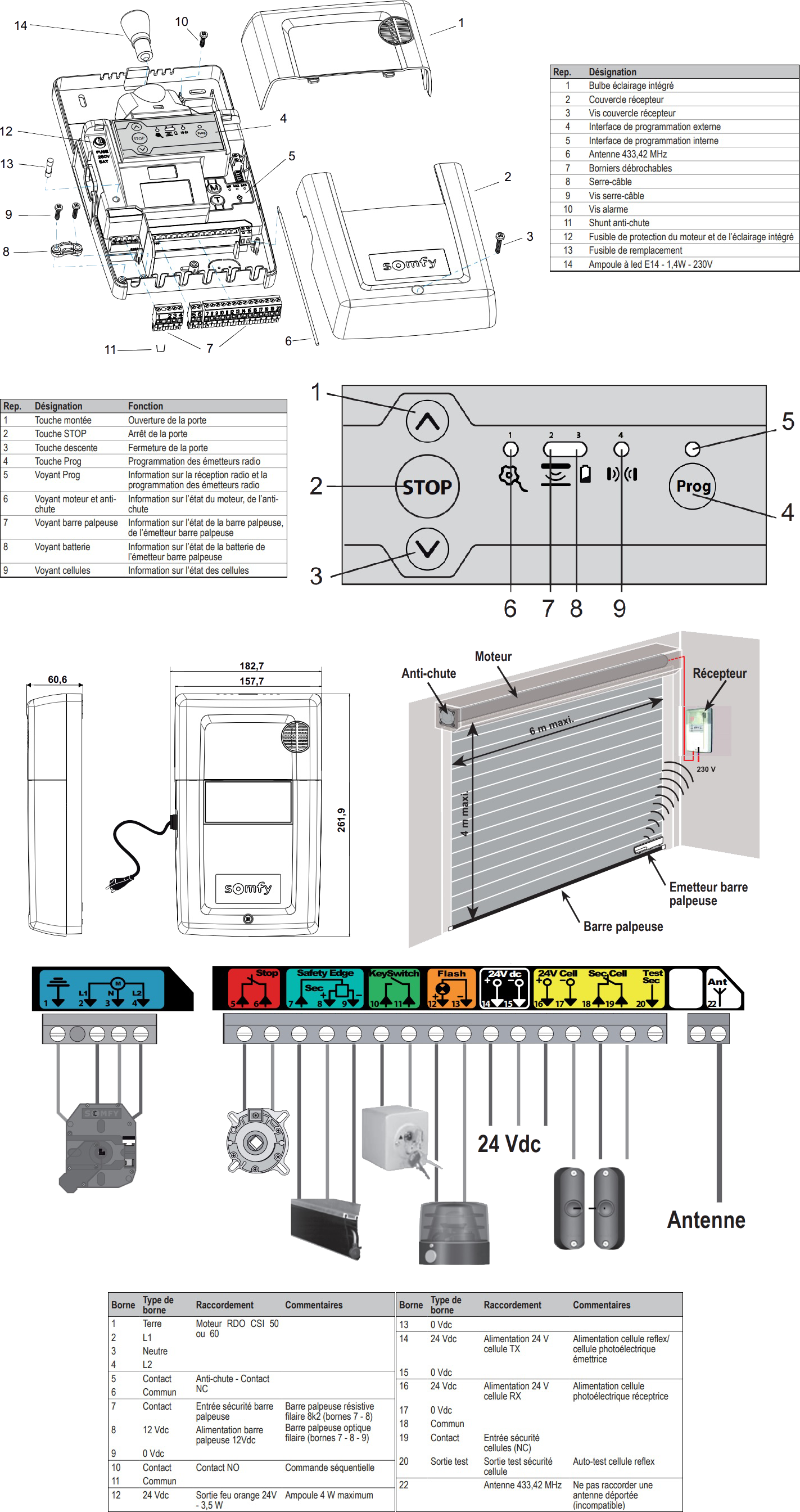

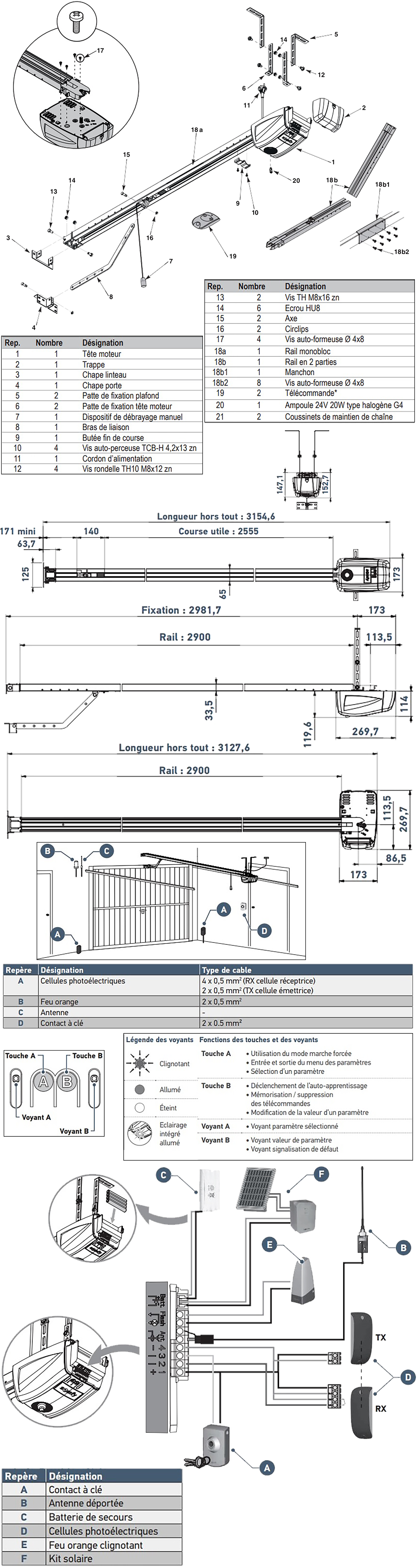

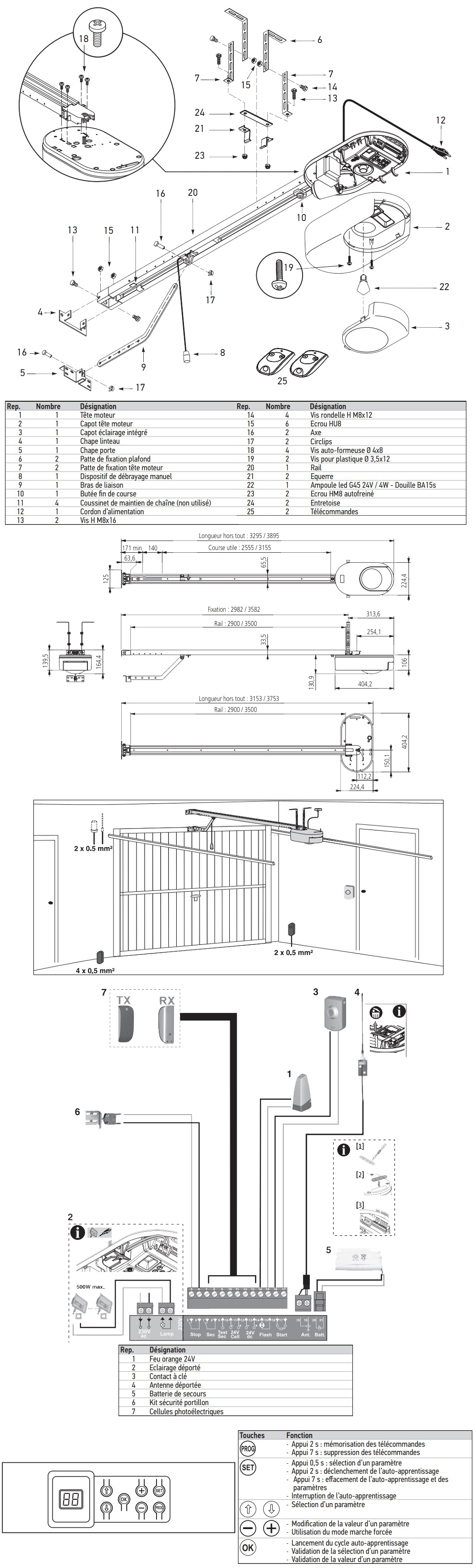

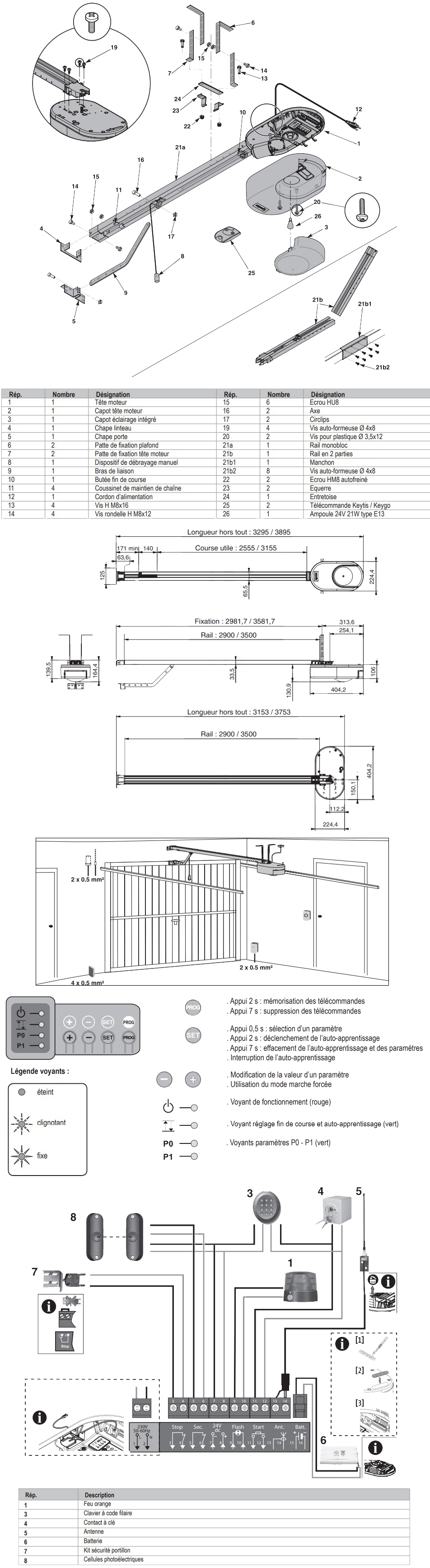

Documents techniques / manuel utilisateur

Somfy LS 5000, Somfy GDK 3000 (fabriqué à partir de novembre 2008) - Somfy MGD 5	Somfy GDK 4000 (fabriqué à partir de novembre 2008)

Type : Porte de garage électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Tension d’alimentation : 230 V~ Force de traction : 50 kg Vitesse d’ouverture : 12 cm/s Surface porte maxi. : 5 m² Hauteur porte maxi. basculante : 2 m 36 Hauteur porte maxi. sectionnelle : 2 m 20 Longueur rail : 2 m 85 Longueur hors tout : 3 m 22 Hauteur de rail : 3 cm Type de moteur : 24 V Consommation en veille : 4,5 W Consommation en marche : 350 W Mesure automatique de l’effort : oui Mémorisation fin de course : électronique Alimentation accessoire : 24 V - 500 mA Température de fonctionnement : -10°C / +40°C Télécommande : Fréquence radio : 433,42 MHz Portée directe (sans obstacle) : 60 m Quantité mémorisable : 16 Détection d’obstacle automatique : Conforme à la norme EN 12 453	Type : Porte de garage électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Tension d’alimentation : 230 V~ Force de traction : 70 kg Vitesse d’ouverture : 12 cm/s Surface porte maxi. : 10 m² Hauteur porte maxi. basculante : 3 m 16 Hauteur porte maxi. sectionnelle : 3 m Longueur rail : 3 m 65 Longueur hors tout : 4 m 02 Hauteur de rail : 3 cm Type de moteur : 24 V Consommation en veille : 4,5 W Consommation en marche : 350 W Mesure automatique de l’effort : oui Mémorisation fin de course : électronique Alimentation accessoire : 24 V - 500 mA Température de fonctionnement : -10°C / +40°C Télécommande : Fréquence radio : 433,42 MHz Portée directe (sans obstacle) : 60 m Quantité mémorisable : 16 Détection d’obstacle automatique : Conforme à la norme EN 12 453

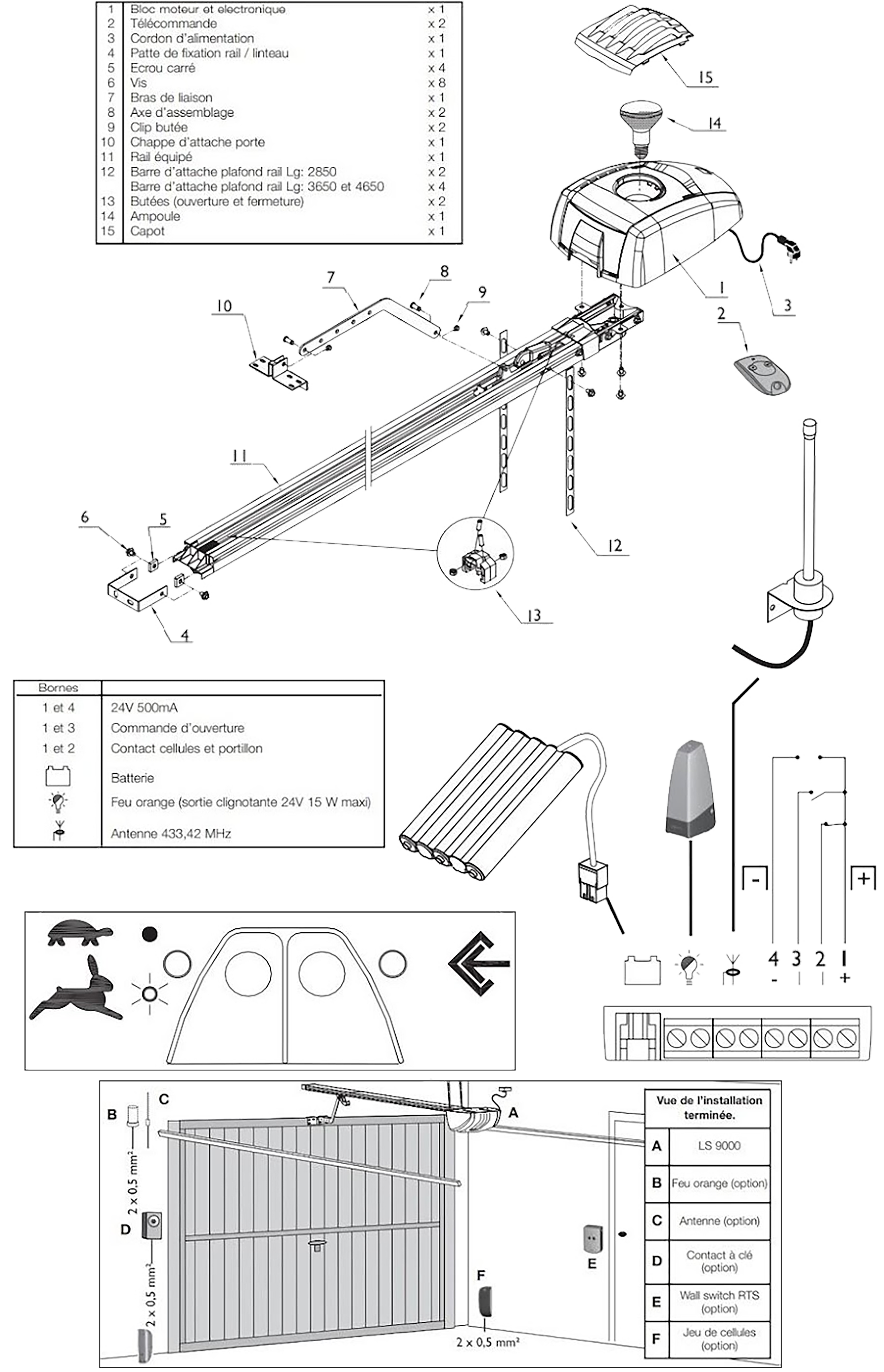

Somfy LS 9000 (fabriqué à partir de novembre 2008)	Somfy GDK 700

Type : Porte de garage électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation secteur : 230 V 50/60 Hz Puissance consommée en veille : 4,5 W Puissance consommée max : 350 W Force de traction : 90 kg Hauteur de la porte : Voir tableau Hauteur minimum sous linteau : 36 mm Alimentation moteur : 24V Vitesse d'ouverture : 9 cm/s Ralentissement fin de course : oui Nombre de canaux (touches) mémorisables : 32 Mesure automatique de l’effort : oui Mémorisation fin de course : électronique Éclairage : ampoule type R80, E27 230V, 60W Alimentation accessoires : 24V-500 mA Température de Fonctionnement : -20°/+60°C Détecteur de luminosité : Oui	Type : Porte de garage électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation secteur : 230 V - 50 Hz Puissance maxi. Consommée : Veille : 4 W Fonctionnement : 120 W Force de traction maxi. : 700 N Nombre de cycles ouverture / fermeture par jour : Max 20 cycles par jour testé pour 10000 cycles Vitesse maximale : 14 cm/s Interface de programmation : 2 boutons - 2 voyants Conditions climatiques d’utilisation : - 20 ° C / + 60 ° C - intérieur sec IP 20 Fins de course : Butée mécanique à l’ouverture Électronique à la fermeture : position de fermeture mémorisée Isolation électrique : Classe 2, double isolation Éclairage intégré : Ampoule 24 V - 20 W maxi. type halogène G4 Nombre de canaux mémorisables : 32 Entrée sécurité : Type Contact sec : NF Compatibilité : Cellules photoélectriques TX/RX Entrée de commande filaire Contact sec : NO Sortie feu orange : Sortie clignotante pour feu orange : 24 V - 15 W Sortie alimentation accessoires : 24 V - 500 mA max. Entrée antenne déportée : Oui, compatible antenne RTS (Réf. 2400472) Entrée batterie de secours : Oui : compatible pack batterie (Réf. 2400720) Autonomie : 24 heures / 5 à 10 cycles suivant porte Temps de charge : 72 h Mode marche forcée : Par appui maintenu sur la touche “A” Temporisation d’éclairage (après mouvement) : Fixe : 30 s Préavis feu orange : 2 s automatique si feu connecté Fonctionnement entrée de sécurité En fermeture : Réouverture totale Avant ouverture (ADMAP) : Avec Détection d’obstacle intégrée : Sensibilité réglable : 4 niveaux Fonctionnement en cas de détection d’obstacle : Réouverture totale Démarrage progressif : Oui Vitesse d’ouverture : Fixe 14 cm/s (max.) Vitesse de fermeture : Fixe 12 cm/s (max.) Vitesse d’accostage en fermeture : Programmable, pas de ralentissement, zone de ralentissement courte (20 cm), zone de ralentissement longue (50 cm)

Somfy Dexxo Compact	Somfy Dexxo Optimo

Type : Porte de garage électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation secteur : 230 V - 50 Hz Puissance maxi. Consommée : Veille : 4 W Fonctionnement : 120 W Force de traction maxi. : 600 N Usage : Semi-intensif Vitesse maximale : 14 cm/s Interface de programmation : 2 boutons - 2 voyants Conditions climatiques d’utilisation : - 20 ° C / + 60 ° C - intérieur sec IP 20 Fins de course : Butée mécanique à l’ouverture Électronique à la fermeture : position de fermeture mémorisée Isolation électrique : Classe 2, double isolation Éclairage intégré : Ampoule 24 V - 20 W maxi. type halogène G4 Nombre de canaux mémorisables : 32 Entrée sécurité : Type Contact sec : NF Compatibilité : Cellules photoélectriques TX/RX Entrée de commande filaire Contact sec : NO Sortie feu orange : Sortie clignotante pour feu orange : 24 V - 15 W Sortie alimentation accessoires : 24 V - 500 mA max. Entrée antenne déportée : Oui, compatible antenne RTS (Réf. 2400472) Entrée batterie de secours : Oui : compatible pack batterie (Réf. 9001001) Autonomie : 24 heures / 5 à 10 cycles suivant porte Temps de charge : 72 h Mode marche forcée : Par appui maintenu sur la touche “A” Temporisation d’éclairage (après mouvement) : Fixe : 30 s Préavis feu orange : 2 s automatique si feu connecté Fonctionnement entrée de sécurité En fermeture : Réouverture totale Avant ouverture (ADMAP) : Avec Détection obstacle intégrée : Sensibilité réglable : 4 niveaux Fonctionnement en cas de détection d’obstacle : Réouverture totale Démarrage progressif : Oui Vitesse d’ouverture : Fixe 14 cm/s (max.) Vitesse de fermeture : Fixe 12 cm/s (max.) Vitesse d’accostage en fermeture : Programmable, pas de ralentissement, zone de ralentissement courte (20 cm), zone de ralentissement longue (50 cm)	Type : Porte de garage électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 Mhz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation secteur : 230 V - 50 Hz Puissance maxi. consommée : Veille : 4 W Fonctionnement : 120 W Force de traction maxi. : 800 N Usage : 20 cycles par jour max. testé pour 36 500 cycles Vitesse maximale : 14 cm/s Interface de programmation : 4 boutons - 4 voyants Conditions climatiques d’utilisation : - 20 ° C / + 60 ° C - intérieur sec IP 20 Fins de course : Butée mécanique à l’ouverture Électronique à la fermeture : position de fermeture mémorisée Isolation électrique : Classe 2, double isolation Éclairage intégré : Ampoule 24 V / 21 W ; douille E13 Nombre de canaux mémorisables : 32 Entrée sécurité : Type Contact sec : NF Compatibilité : Cellules photoélectriques TX/RX Entrée de sécurité portillon : NF Entrée de commande filaire Contact sec : NO Sortie feu orange : Sortie clignotante pour feu orange : 24 V - 15 W avec gestion clignotement intégrée Sortie alimentation accessoires : 24 V - 500 mA max. Entrée antenne déportée : Oui, compatible antenne RTS (Réf. 2400472) Entrée batterie de secours : Oui : compatible pack batterie (Réf. 9001001) Autonomie : 24 heures / 5 à 10 cycles suivant porte Temps de charge : 48 h Mode marche forcée : Par appui maintenu sur bouton de commande moteur Pilotage indépendant de l’éclairage : Oui pour éclairage intégré Temporisation d’éclairage (après mouvement) : Fixe 60 s Préavis feu orange : 2 s automatique si feu connecté Fonctionnement entrée de sécurité En fermeture : Réouverture totale Avant ouverture (ADMAP) : Sans Détection d’obstacle intégrée : Sensibilité réglable, 4 niveaux Fonctionnement en cas de détection d’obstacle : Réouverture totale Démarrage progressif : Oui Vitesse d’ouverture : Fixe 14 cm/s (max.) Vitesse de fermeture : Fixe 12 cm/s (max.) Vitesse d’accostage en fermeture : Programmable, pas de ralentissement, zone de ralentissement courte (30 cm), zone de ralentissement longue (50 cm)

Somfy LS 15	Somfy Dexxo Pro 800 / 1000

Type : Porte de garage électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 Mhz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation secteur : 230 V - 50/60 Hz Puissance maxi consommée : Veille 5 W Fonctionnement 600 W (avec éclairage déporté 500 W) Force de traction : Effort de pointe : 1000 N Effort d’arrachement : 800 N Usage : Intensif Vitesse maximale : 18 cm/s Interface de programmation : 7 boutons - Ecran LCD 2 caractères Conditions climatiques d’utilisation : - 20 ° C / + 60 ° C -, intérieur sec IP 20 Fins de course : Butée mécanique à l’ouverture Électronique à la fermeture : position de fermeture mémorisée Isolation électrique : Classe 2, double isolation Éclairage intégré : Ampoule led G45 24V / 4W - Douille BA15s Nombre de canaux mémorisables 32 Entrée sécurité : Type Contact sec NF Compatibilité : Cellules photoélectriques TX/RX Entrée de sécurité portillon : Contact sec NF Entrée de commande filaire : Contact sec NO Sortie éclairage déporté : 230 V - 500 W - classe 2 Halogène ou incandescence uniquement Sortie feu orange : 24 V - 15 W avec gestion clignotement intégrée Sortie alimentation accessoires : 24 V - 500 mA max Entrée antenne déportée : Oui Entrée batterie de secours : Oui Autonomie : 24 heures, 5 à 10 cycles suivant porte Temps de charge : 48 h Pilotage indépendant de l’éclairage : Oui pour éclairage déporté Mode fermeture automatique : Oui, temporisation de refermeture programmable de 0 s à 120 s Détection d’obstacle intégrée : Sensibilité réglable, 4 niveaux Démarrage progressif : Oui Vitesse d’accostage en fermeture : Programmable, pas de ralentissement, zone de ralentissement courte (30 cm), zone de ralentissement longue (50 cm) Diagnostic : Enregistrement et consultation des données : compteur de cycles, compteur de cycles avec détection d’obstacles, nombre de canaux radio mémorisés, historique des 10 derniers défauts enregistrés	Type : Porte de garage électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 Mhz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation secteur : 230 V - 50/60 Hz Puissance maxi consommée : Veille 5 W Fonctionnement 600 W (avec éclairage déporté 500 W) Force de traction : Effort de pointe Pro 800 : 800 N Effort d’arrachement Pro 800: 650 N Effort de pointe Pro 1000 : 1000 N Effort d’arrachement Pro 1000: 800 N Usage : Max 20 cycles par jour avec rail standard - max 50 cycles par jour avec rail haute performance testé pour 36 500 cycles avec rail standard et 90 000 cycles avec rail haute performance Vitesse maximale : 18 cm/s Interface de programmation : 7 boutons - Ecran LCD 2 caractères Conditions climatiques d’utilisation : - 20 ° C / + 60 ° C -, interieur sec IP 20 Fins de course : Butée mécanique à l’ouverture Électronique à la fermeture : position de fermeture mémorisée Isolation électrique : Classe 2, double isolation Éclairage intégré : 230 V / 40 W ; douille E14 Nombre de canaux mémorisables 32 Entrée sécurité : Type Contact sec NF Compatibilité : Cellules photoélectriques TX/RX Entrée de sécurité portillon : Contact sec NF Entrée de commande filaire : Contact sec NO Sortie éclairage déporté : 230 V - 500 W - classe 2 Sortie feu orange : 24 V - 15 W avec gestion clignotement intégrée Sortie alimentation 24 V pilotée : Oui, pour autotest possible cellules photoélectriques TX/RX Sortie test entrée de sécurité : Oui, pour autotest possible cellule reflex ou barre palpeuse Sortie alimentation accessoires : 24 V - 500 mA max Entrée antenne déportée : Oui, compatible antenne RTS (Réf. 2400472) Entrée batterie de secours : Oui : compatible pack batterie (Réf. 9001001) Autonomie : 24 heures, 5 à 10 cycles suivant porte Temps de charge : 48 h Mode marche forcée : Par appui maintenu sur bouton de commande moteur Pilotage indépendant de l’éclairage : Oui pour éclairage déporté Temporisation d’éclairage (après mouvement) : Programmable, 60 s à 600 s Mode fermeture automatique : Oui, temporisation de refermeture programmable de 0 s à 120 s Préavis feu orange : Programmable, sans ou avec préavis (durée fixe 2 s) Fonctionnement entrée de sécurité : En fermeture : Programmable, arrêt - réouverture partielle - réouverture totale Avant ouverture (ADMAP) : Programmable, sans effet ou mouvement refusé Détection d’obstacle intégrée : Sensibilité réglable, 4 niveaux Fonctionnement en cas de détection d’obstacle : Programmable, réouverture partielle ou réouverture totale Commande ouverture partielle prédéterminée : Oui possible à sélectionner, position ouverture partielle ajustable Démarrage progressif : Oui Vitesse d’ouverture : Programmable de 3,5 cm/s à 18 cm/s : 10 valeurs possibles Vitesse de fermeture : Programmable de 3,5 cm/s à 18 cm/s : 10 valeurs possibles Vitesse d’accostage en fermeture : Programmable, pas de ralentissement, zone de ralentissement courte (30 cm), zone de ralentissement longue (50 cm) Diagnostic : Enregistrement et consultation des données : compteur de cycles, compteur de cycles avec détection d’obstacles, nombre de canaux radio mémorisés, historique des 10 derniers défauts enregistrés

Somfy LS 5000, Somfy GDK 3000 (fabriqué à partir de novembre 2008) - Somfy MGD 5 - Somfy GDK 700 - Somfy GDK 4000 (fabriqué à partir de novembre 2008) - Somfy LS 9000 (fabriqué à partir de novembre 2008)

Appuyez sur le bouton réglages 3 secondes, le voyant réglages s'allume, appuyez sur le bouton de la télécommande à ajouter. Le voyant réglages clignotes et s'éteint.			Appuyez sur le bouton réglages 3 secondes, le voyant réglages s'allume, lancez l'appairage via la box Enki. Le voyant réglages clignotes et s'éteint.
La télécommande à été enregistrée sur votre motorisation et prête à l'emploie			La motorisation à enregistrée la box Enki, le pilotage via Enki est prêt à l'emploie

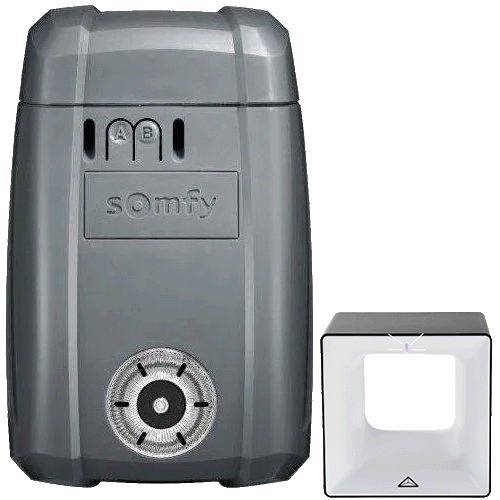

Somfy LS 9000 (fabriqué à partir de novembre 2008)	Somfy GDK 700 - Somfy Dexxo Compact

Somfy GDK 700 - Somfy Dexxo Compact

Appuyez sur le bouton B durant 2 secondes, l'ampoule s'allume, appuyez sur le bouton de la télécommande à ajouter. L'ampoule clignote durant 5 secondes.			Appuyez sur le bouton B durant 2 secondes, l'ampoule s'allume, lancez l'appairage via la box Enki. L'ampoule clignote durant 5 secondes.
La télécommande à été enregistrée sur votre motorisation et prête à l'emploie			La motorisation à enregistrée la box Enki, le pilotage via Enki est prêt à l'emploie

Somfy Dexxo Optimo

Appuyez sur le bouton "set" durant 2 secondes, l'ampoule s'allume, appuyez sur le bouton de la télécommande à ajouter. L'ampoule clignote durant 5 secondes.			Appuyez sur le bouton "set" durant 2 secondes, l'ampoule s'allume, lancez l'appairage via la box Enki. L'ampoule clignote durant 5 secondes.
La télécommande à été enregistrée sur votre motorisation et prête à l'emploie			La motorisation à enregistrée la box Enki, le pilotage via Enki est prêt à l'emploie

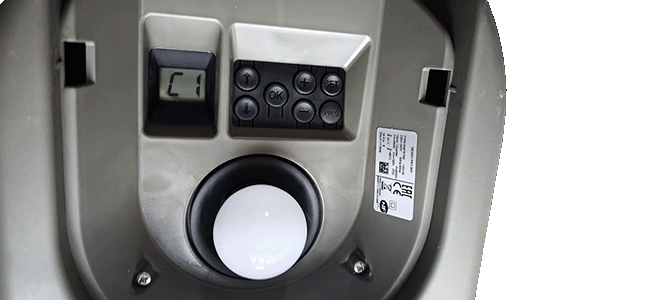

Somfy LS 15 - Somfy Dexxo Pro 800 / 1000

Appuyez sur le bouton "prog" durant 2 secondes, l'ampoule s'allume, appuyez sur le bouton de la télécommande à ajouter. L'ampoule clignote durant 5 secondes.			Appuyez sur le bouton "prog" durant 2 secondes, l'ampoule s'allume, lancez l'appairage via la box Enki. L'ampoule clignote durant 5 secondes.
La télécommande à été enregistrée sur votre motorisation et prête à l'emploie			La motorisation à enregistrée la box Enki, le pilotage via Enki est prêt à l'emploie

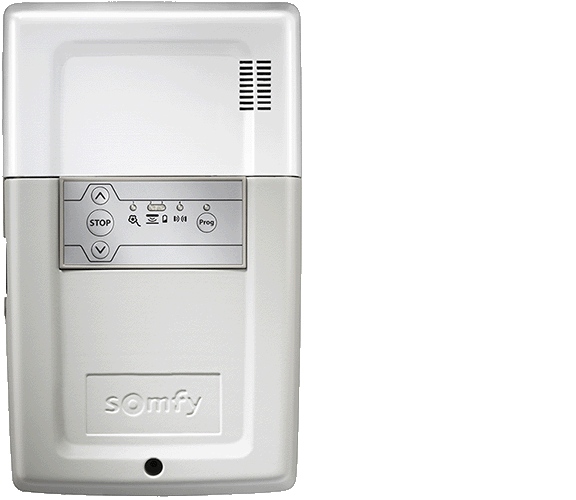

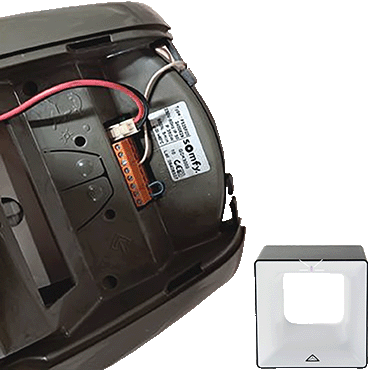

Somfy Rollixo

Appuyez sur le bouton "prog" durant 2 secondes, le voyant s'allume, appuyez sur le bouton de la télécommande à ajouter. Le voyant clignote durant 5 secondes.			Appuyez sur le bouton "prog" durant 2 secondes, le voyant s'allume, lancez l'appairage via la box Enki. Le voyant clignote durant 5 secondes.
La télécommande à été enregistrée sur votre motorisation et prête à l'emploie			La motorisation à enregistrée la box Enki, le pilotage via Enki est prêt à l'emploie

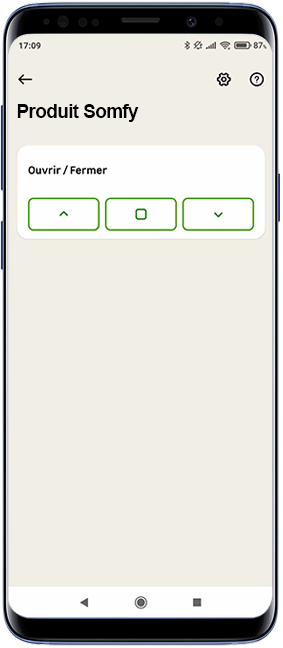

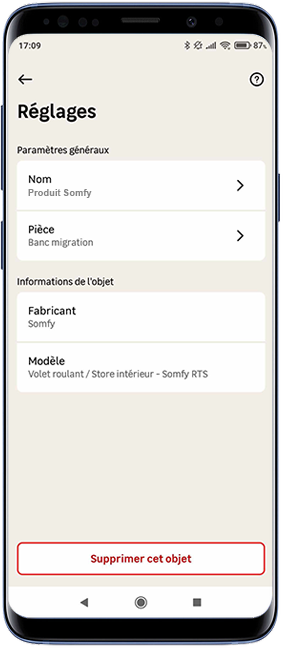

Page de pilotage	Réglages
