Prérequis pour installation et utilisation :

• Application Enki

* Prérequis pour l'application Enki : Access internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Protocole de communication :

• Cloud

Pays disponible :

• France

Retour d'état disponible :

• Oui

Pilotage vocal Alexa :

• Non en direct, mais possible via des scenarios manuels

Pilotage vocal Google Home :

• Non en direct, mais possible via des scenarios manuels

Contenu article :

• Descriptif technique

• Fonctionnalité du produit dans l'application ENKI

• Vue du produit

• Que signifie l'état LED de mon produit ?

• Comment effectuer une réinitialisation de mon objet ?

• Documents techniques / manuel utilisateur





Descriptif technique :

• Type : Moteur ou module pour volet roulant électrique connecté
• Nécessite la box Enki : Non
• Retour d'état : Oui
• Protocole radio : IO
• Fréquence radio : 868 - 870 MHz, < 25 mW

  • Portée radio en champ libre : 80 m
• Application native : TaHoma by Somfy
• Passerelle nécessaire et reconnu par Enki :
  • TaHoma Switch

  • Kit de connectivité

  • TaHoma DIN-Rail / TaHoma Rail-DIN S

  • TaHoma Premium

  • Connexoon

Altus RS io	Izymo récepteur io pour volet roulant
Indice de protection : IP 44 Nombre maximal de points de commandes et de capteurs associés : 9 Niveau de sécurité : Classe I Certifications : CE NF Dimensions : (L x l x h) : 740 mm x 63 mm x 63 mm Poids : 4.18 kg Distance de rivetage de la roue : 717 mm Consommation en fonctionnement : 290 W Tension minimale : 205 V Tension maximale : 255 V Intensité nominale : 1.5 A Alimentation : AC - RGE 1 - 230V/50 HZ Antenne : Intégrée Option de débrayage manuel intégré : Non Option de débrayage manuel extérieur : Non Vitesse nominale : 17 RPM Couple Nominal : 55 Nm Type de fin de course : Électronique Capacité de la cage de fin de course : 241 Échelle de puissance du moteur : Moteur AC triphasé 37,5 W à 750W Répétabilité : < +/- 5 Type de tête moteur : Étoile Sécurité thermique : 140 °C Type de câble : VVF Câble amovible : Non Longueur du câble : 5 m Couleur du câble : Blanc Nombre de fils par câble : 3 Type de fiche : Dénudé Section de fils : 0.75 mm² Température minimale d'utilisation : -10 °C Température maximale d'utilisation : 40 °C Température minimale de stockage : -20 °C Température maximale de stockage : 70 °C Délai de coupure thermique : 4 min Niveau sonore (dB) : 64 dB Type de produit porteur : Volets Roulants	Alimentation : 220/240V , 50 Hz, 10A max (DDR 2A courbe C obligatoire en amont) Pollution : Cat II Section du câble d’alimentation : Mini : 0,75 mm², Maxi : 1,5 mm² Indice de protection : IP 20 Classe de protection : Double isolation sans terre Dimensions : 43 x 43 x 18 mm Nombre de points de commande io-homecontrol : 1-way : 10 télécommandes, 2-way : illimité Température de fonctionnement : 0°C à + 55°C Humidité : 85 % HR à 25°C Altitude : < 2000m



Oximo 40 Solar io	Slim récepteur io pour volet roulant
Alimentation : 12 V DC Consommation en fonctionnement : 26 W Consommation en veille : 0 W Température d’utilisation : -20°C à + 60°C Indice de protection : IP44 Certifications : CE NF Fréquence radio : 868.250 MHz / 868.950 MHz / 869.850 MHz Niveau sonore (dB) : 70 dB	Alimentation secteur : AC - RGE 1 - 230V/50HZ Consommation en veille : 0.42 W Indice de protection : IP 54 Isolation électrique : Classe I Nombre maximal de points de commandes et de capteurs associés : 9 Bandes de fréquence et puissance maximale utilisées : 868.000 MHz - 868.600 MHz PAR < 25 mW 868.700 MHz - 869.200 MHz PAR < 25 mW 869.700 MHz - 870.000 MHz PAR < 25 mW Température d’utilisation : - 30 °C à + 70 °C Nombre de cycles de manœuvre : 10000 Degré de pollution : 2 Puissance maximale : 690W Courant assigné : 3A Tension de tenue aux chocs assignée : 2500V Service type : S3 Type de l'interrupteur : PTI (Indice de tenue au cheminement) : > 175V Condition de refroidissement : Sans refroidissement forcé Dispositif de protection : Sans dispositif de protection Type de coupure : Micro-coupure Type de charge : cos φ >0,9 Conception : Interrupteur à montage indépendant Température au fil incandescent : 850°C Type de revêtement pour carte imprimée : Type A Conditions d’essais : Simulé avec une charge pratiquement résistive Couleur/Finition : Noir



SONESSE 40 io	Sunsea screen 40 io
Alimentation : AC - RGE 1 - 230V/50HZ Consommation en fonctionnement : 120 W Consommation en veille : 0.5 W Bandes de fréquence et puissance maximale utilisées : 868,000 MHz - 868,600 MHz p.a.r. <25 mW 868,700 MHz - 869,200 MHz p.a.r. <25 mW 869,700 MHz - 870,000 MHz p.a.r. <25 mW Temperature d’utilisation : 0°C à + 60°C Indice de protection : IP 31 Niveau de sécurité Classe : II Nombre maximal de points de commande et de capteurs associés : 12 Indice de protection : IP31 Niveau sonore (dB) : 44 dB Type de produit porteur : Stores rouleaux	Alimentation : AC - RGE 1 - 230V/50HZ Consommation en fonctionnement : 120 W Consommation en veille : 0.39 W Fréquence radio : 868.250 MHz / 868.950 MHz / 869.850 MHz Température d’utilisation : - 20 °C à + 70 °C Indice de protection : IP 44 Nombre maximal de points de commandes et de capteurs associés : 9 Niveau de sécurité : Classe I Niveau sonore (dB) : 52 dB Type de produit porteur : Stores extérieurs



Sunilus io	Yslo io (Moteur volet battant)
Alimentation : AC - RGE 1 - 230V/50HZ Consommation en période de veille : 0.36 W Fréquence radio : 868.250 MHz / 868.950 MHz / 869.850 MHz Température d’utilisation : - 20 °C à + 70 °C Indice de protection : IP 44 Nombre maximal de points de commandes et de capteurs associés : 9 Niveau de sécurité : Classe I Certification : CE UKCA Niveau sonore : 46 dB	Encombrement : l = 110 mm - H = 60 mm Longueur du rail : 2 mm Bandes de fréquence et puissance maximale utilisée : 868.000 MHz - 868.600 MHz p.a.r. <25 mW 868.700 MHz - 869.200 MHz p.a.r. <25 mW 869.700 MHz - 870.000 MHz p.a.r. <25 mW Alimentation : AC - RGE 1 - 230V/50HZ Consommation en veille : 0.4 W Consommation en fonctionnement :10 W Température d’utilisation : - 20 à + 60°C Niveau de sécurité : Classe II Indice de protection : IP 24 Nombre maximal de points de commandes io (1 way) associés : 9 Nombre maximal de capteurs io associés : 3 Couple nominal : 4 N·m Couple PIC : 50 N·m Puissance maximum absorbée au couple pic : 50 W Niveau sonore (dB) : 46 dB Type de produit porteur : Volets Battants Poids du produit porteur : 40 kg



Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
		Actions	Déclencheurs	Conditions
Ouvrir / Fermer	Min : 0% / Max : 100% / Pas : 1%	✔	✔	✔
Visualisation de la position du volet roulant	Voir en temps réel la position du volet	✘	✘	✘
Bouton de pilotage	Monter / Stop / Descendre	✘	✘	✘

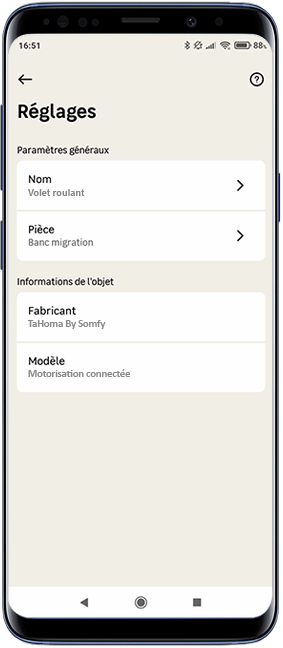

Page de pilotage	Réglages

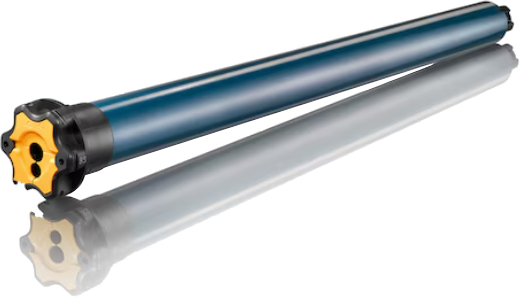

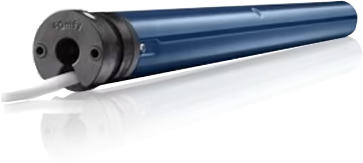

Vue du produit :

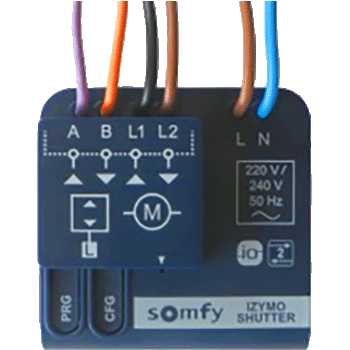

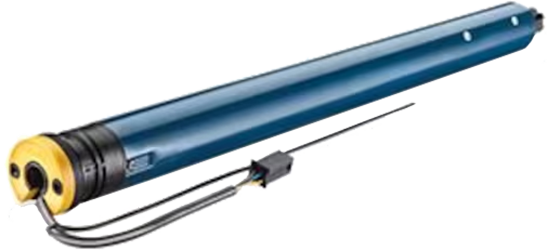

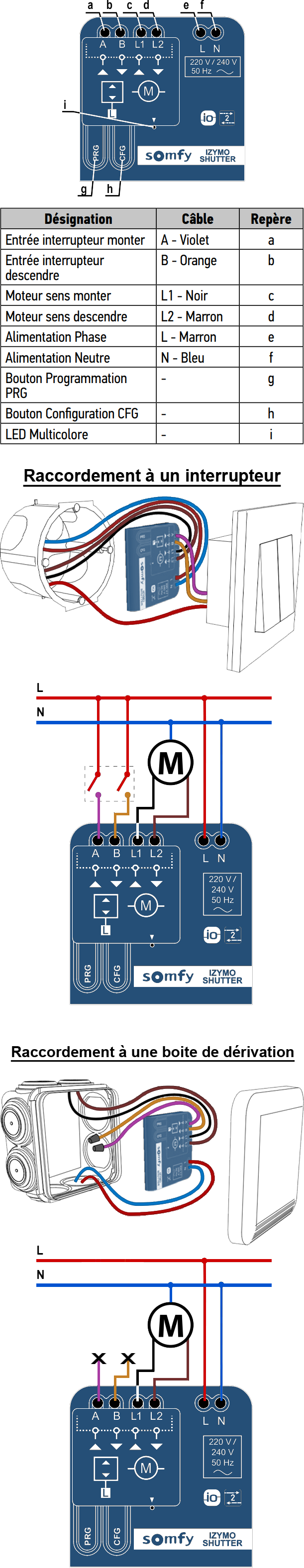

Altus RS io	Izymo récepteur io pour volet roulant

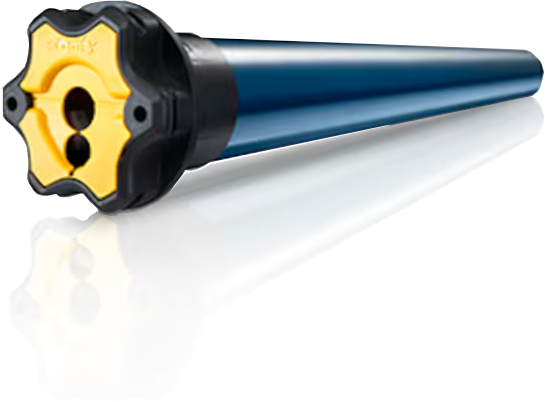

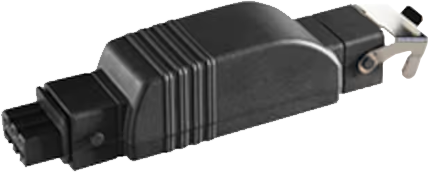

Oximo 40 Solar io	Slim récepteur io pour volet roulant

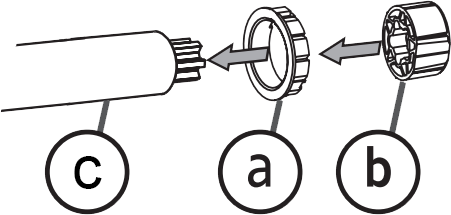

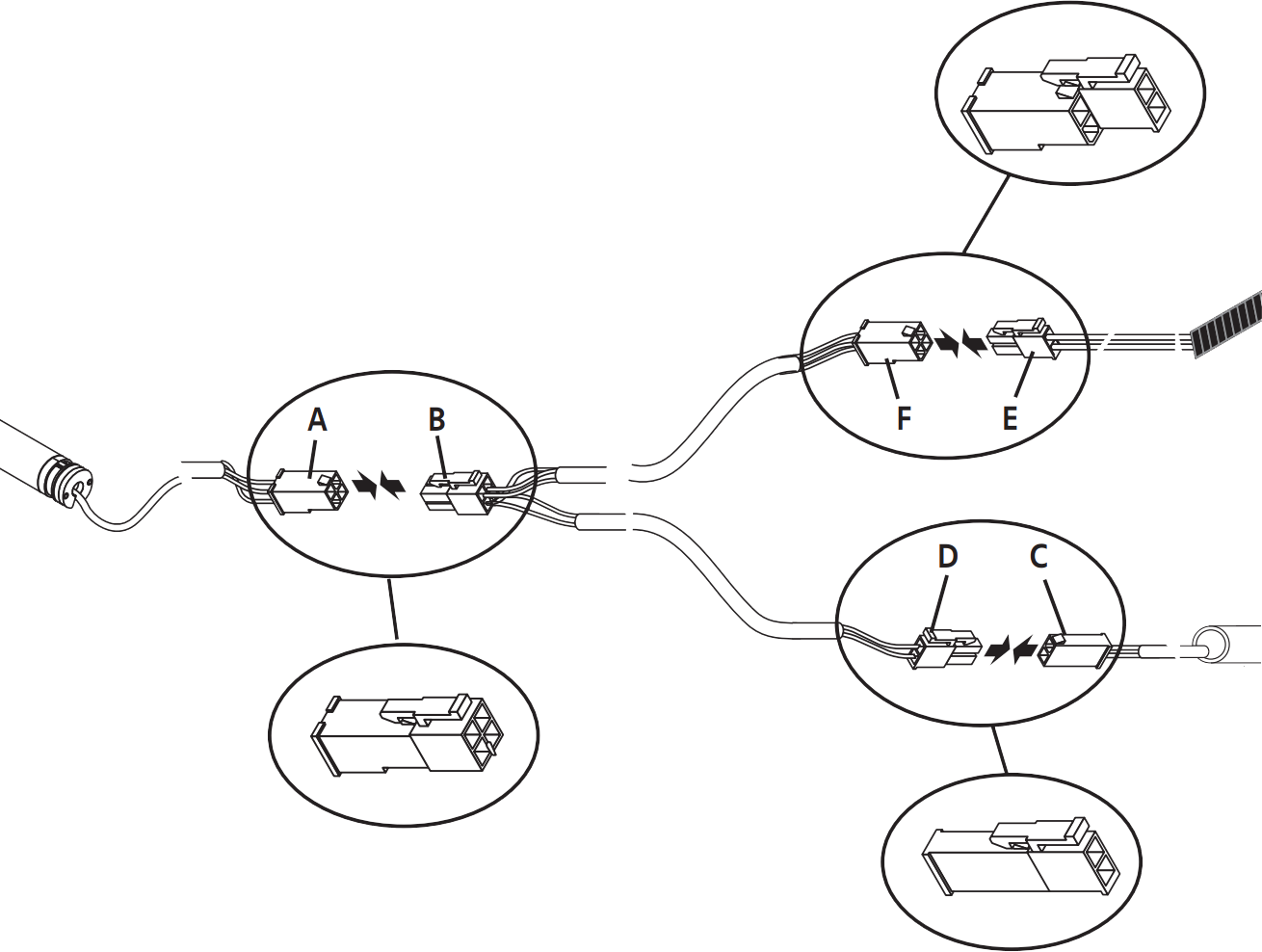

a  La couronne b  La roue c  La motorisation   a  Connecteur 4 broches moteur b  Connecteur 4 broches câble Y c  Connecteur 2 broches batterie d  Connecteur 2 broches câble Y e  Connecteur 2 broche panneau solaire f  Connecteur 4 broches câble Y



SONESSE 40 io	Sunsea screen 40 io

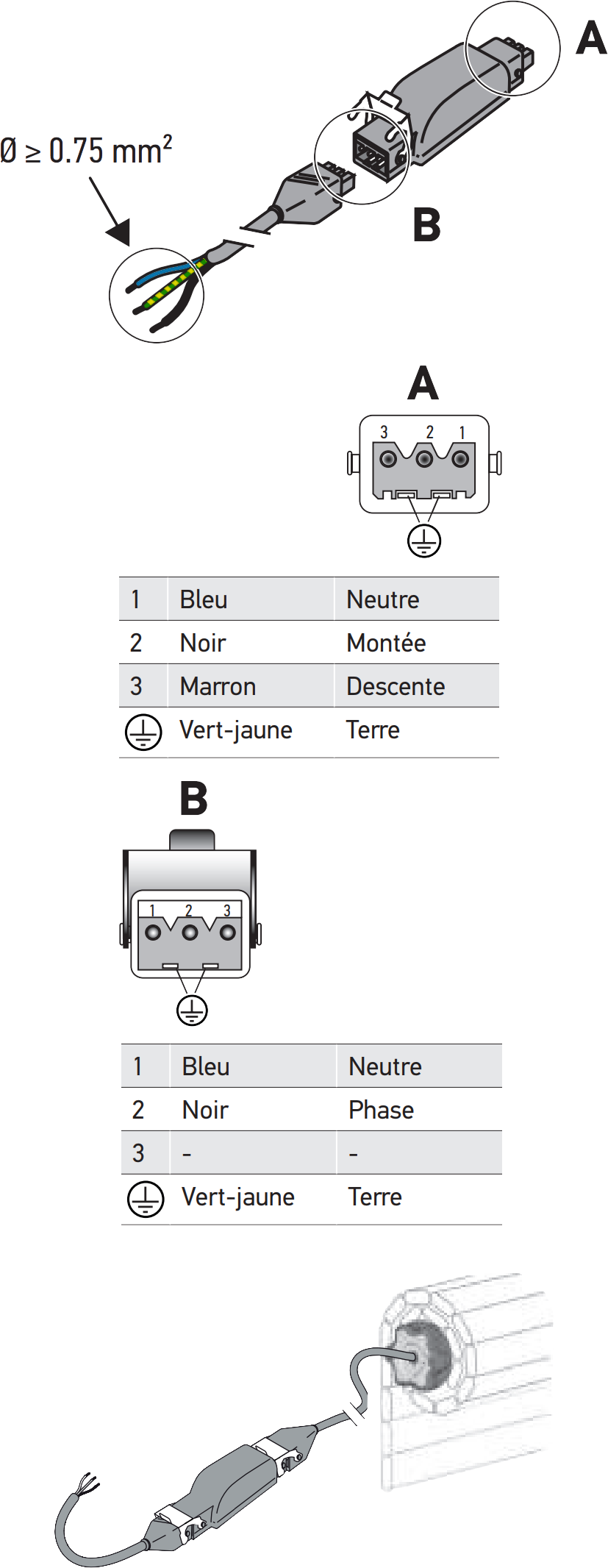

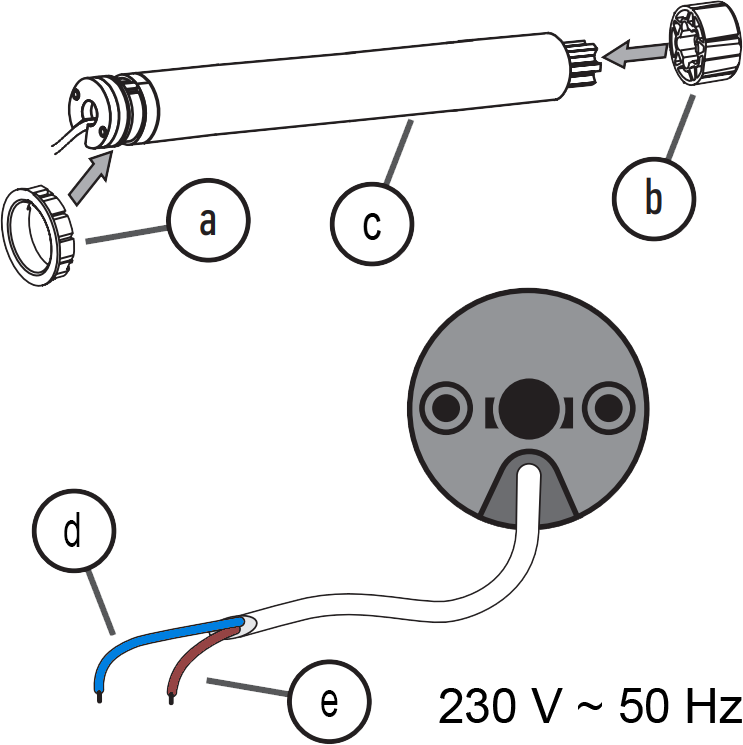

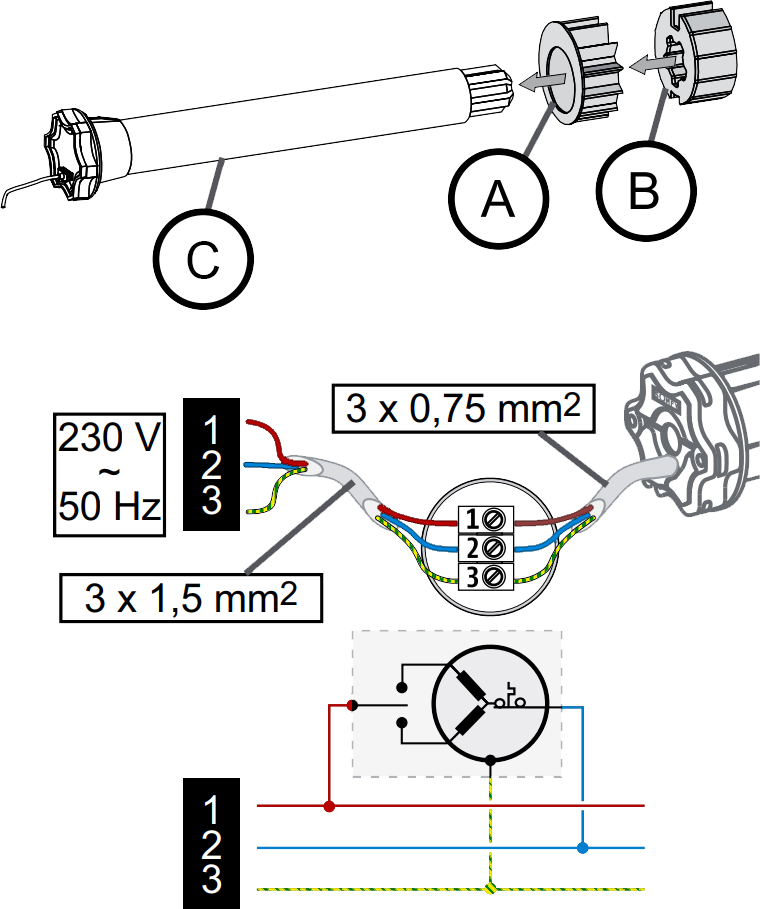

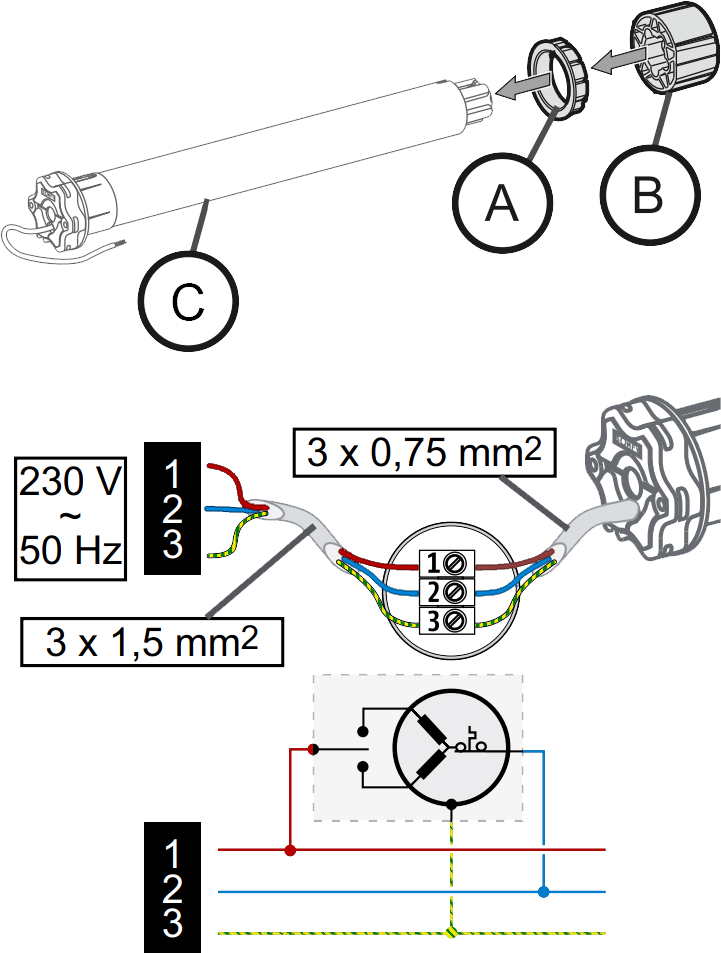

a  La couronne b  La roue c  La motorisation d  Le neutre e  La phase	A  La couronne 1  La phase B  La roue 2  Le neutre C  La motorisation 3  La terre



Sunilus io	Yslo io (Moteur volet battant)

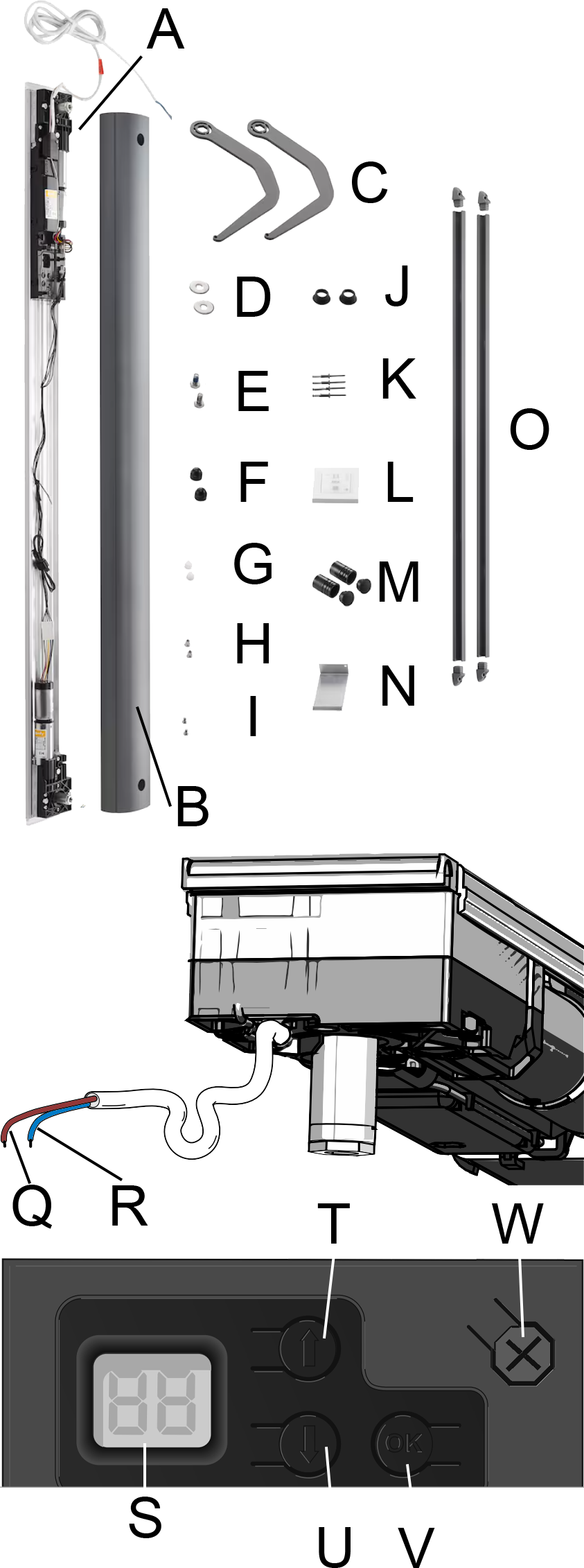

A  La couronne 1  La phase B  La roue 2  Le neutre C  La motorisation 3  La terre	A  Motorisation + châssis B  Carter C  Bras D  Rondelles E  Vis M10 F  Cache vis G  Galets H  Axes I  Vis M5 J  Joints de carter K  Rivets pop L  Télécommande M  Bûtées d'arrêt sécable N  Déclip carter O  Coulisseaux + Embouts Q  Phase moteur R  Neutre moteur S  Afficheur T  Bouton montée U  Bouton descente V  Bouton OK W  Bouton annulé



Que signifie l'état de la LED de mon objet :

Izymo récepteur io pour volet roulant

Rouge fixe	Rouge fixe, clignote bleu deux fois, revient rouge fixe	Rouge fixe, clignote bleu trois fois, revient rouge fixe	Vert fixe	Vert fixe et clignote vert rapidement puis s'éteint
Le module est en mode de configuration	Dans le mode configuration, le mode de commande des entrées filaires a été mis sur manuel	Dans le mode configuration, le mode de commande des entrées filaires a été mis sur automatique et manuel	Le module est en mode appairage, il est prêt à appairer ou supprimer un récepteur ou une box domotique	Dans le mode appairage, le module détecte le signal du récepteur ou de la box à appairer ou à supprimer



Comment effectuer la réinitialisation de mon objet ?

Altus RS io / Slim récepteur io pour volet roulant / SONESSE 40 io / Sunsea screen 40 io / Sunilus io		Izymo récepteur io pour volet roulant

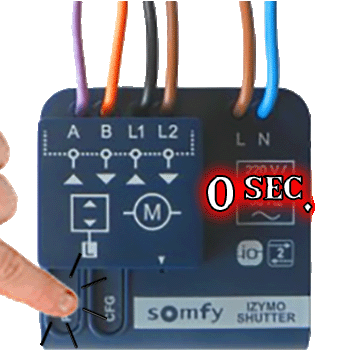

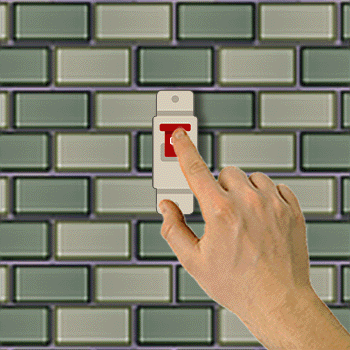

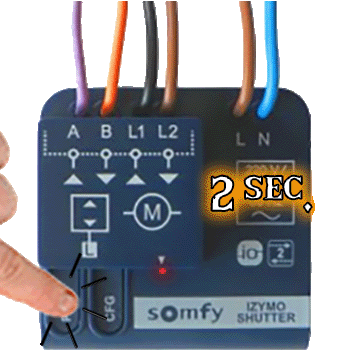

Effectuer un reset de mon objet connecté # Positionnez le volet à mi-hauteur et coupez l'alimentation du volet durant deux secondes. Ensuite, rétablissez l'alimentation et patientez entre cinq et quinze secondes. Positionnez le volet à mi-hauteur. Puis coupez l'alimentation durant 2 sec. Rétablissez l'alimentation du volet et patientez entre 5 et 15 sec.   # Coupez l'alimentation du volet à nouveau deux secondes et rétablissez l'alimentation. Le volet se met en mouvement quelques secondes. Restez appuyé sur le bouton "PROG" de votre commande IO pendant environs 7 secondes. Votre volet fera deux va-et-vient. La réinitialisation est faite avec succès. Coupez l'alimentation 2 sec. Remettez son alimentation, le volet entrera en mouvement quelques secondes. Maintenez le bouton "PROG" de votre télécommande durant 7 sec. Le volet fait 2 va-et-vient. Le reset est un succès		Effectuer un reset de mon objet connecté # Effectuer une pression prolongée sur le bouton "PRG" du module. Au bout de deux secondes, le voyant s'allume rouge, continuez de maintenir le bouton. Effectuez une pression prolongée sur "PRG" Après 2 sec. le voyant rouge s'allume, maintenez !   # Après 7 secondes le voyant clignote, continuez de maintenir. Quelques instants après le volet fait deux va-et-vient, relâchez, la réinitialisation est effectuée avec succès. Passé 7 secondes, le voyant rouge clignote, maintenez ! Le volet effectue 2 va-et-vient, relâchez. Le reset est fait avec succès.



Oximo 40 Solar io		Yslo io (Moteur volet battant)

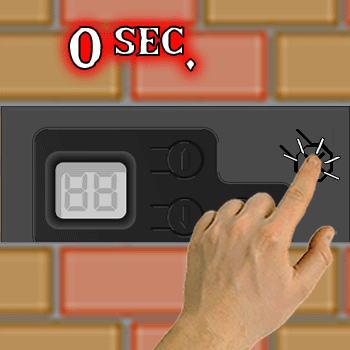

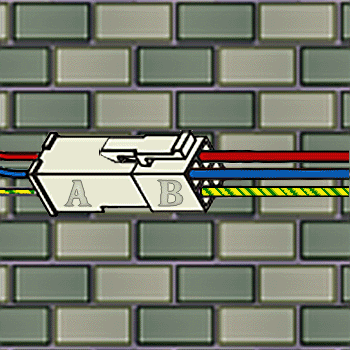

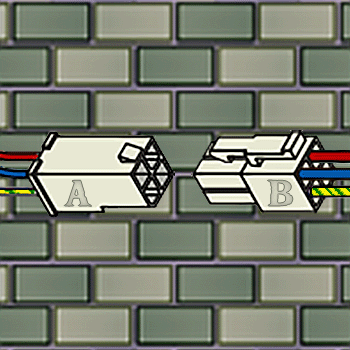

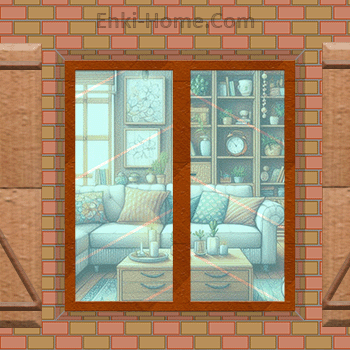

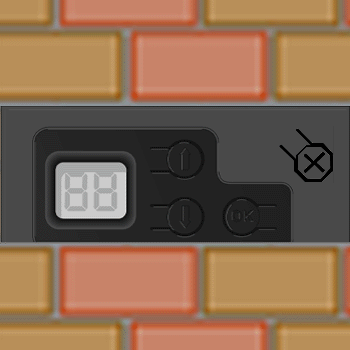

Effectuer un reset de mon objet connecté # Positionnez le volet à mi-hauteur. Déconnectez le connecteur de la motorisation au câble Y pendant 10 secondes. Reconnectez ensuite le connecteur de la motorisation au câble Y pendant 10 à 15 secondes. Positionnez le volet à mi-hauteur. Déconnectez le connecteur de la motorisation au câble Y durant 10 sec. Reconnecter le connecteur de la motorisation au câble Y durant 10 à 15 sec.   # Déconnectez à nouveau le connecteur de la motorisation au câble Y durant 10 secondes. Puis reconnectez le connecteur de la motorisation au câble Y, le volet va se mettre en mouvement quelque secondes. Appuyez sur le bouton "PROG" de votre télécommande IO pendant 7 secondes environs. Le volet va faire deux va-et-vient, relâchez. La réinitialisation a été réalisée avec succès. Déconnectez le connecteur de la motorisation au câble Y durant 10 sec. et reconnectez le. Le volet va entrer en mouvement quelques secondes. Maintenez le bouton "PROG" de votre télécommande durant 7 sec. Le volet fait 2 va-et-vient. Le reset est un succès		Effectuer un reset de mon objet connecté # Maintenez le bouton croix sur le panneau de commande de votre motorisation jusqu'à entendre deux bips. Effectuez une pression prolongée sur le bouton croix Vous devriez entendre un bip vers les 7 s. et un autre vers les 15 s.   # Au deuxième bip, relâchez. Le volet va effectuer deux va-et-vient, avec un bip a chaque fin du va-et-vient. La réinitialisation a été réalisée avec succès. Au second bip, relâchez Le volet va effectuer deux va-et-vient avec un bip a chaque fin de cycle. Le reset est effectué avec succès.









Documents techniques / manuel utilisateur
