Prérequis pour installation et utilisation :

Application Enki

* Prérequis pour l'application Enki : Access internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Protocole de communication :

Cloud

Pays disponible :

France

Retour d'état disponible :

Pilotage vocal Alexa :

Non en direct, mais possible via des scenarios manuels

Pilotage vocal Google Home :

Non en direct, mais possible via des scenarios manuels

Contenu article :

Descriptif technique
Fonctionnalité du produit dans l'application ENKI
Vue du produit
Que signifie l'état LED de mon produit ?
Comment effectuer une réinitialisation de mon objet ?
Documents techniques / manuel utilisateur

Descriptif technique :

Type : Portail coulissant électrique connecté
Nécessite la box Enki : Non
Retour d'état : Oui
Protocole radio : IO
Fréquence radio : 868 - 870 MHz, < 25 mW
- Nombre de canaux : 4
- Portée radio en champ libre : 80 m
Application native : TaHoma by Somfy
Passerelle nécessaire et reconnu par Enki :
- TaHoma Switch
- Kit de connectivité
- TaHoma DIN-Rail / TaHoma Rail-DIN S
- TaHoma Premium
- Connexoon

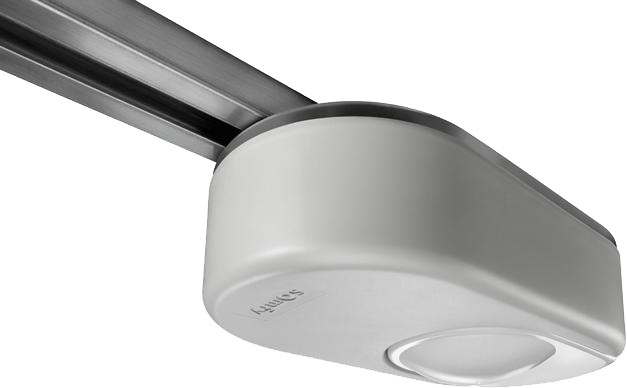

Dexxo 800 Smart io

ROLLIXO io

Récepteur Accès Compatible io

Dexxo 800 Smart io - Descriptif produit.png

Récepteur Accès Compatible io - Descriptif du produit.png

---=== CARACTERISTIQUES GENERALES ===---

Alimentation secteur : 220-230 V - 50/60 Hz
Puissance maximum consommée : 600 W (avec éclairage déporté 500 W)
Conditions climatiques d’utilisation : - 20° C / + 60° C - IP 20
Fréquence radio : 868 - 870 MHz, < 25 mW
Nombres de canaux mémorisables (Commandes monodirectionnelles) : Commande ouverture totale/partielle : 30,
Commande sortie auxiliaire : 4, Commande éclairage intégré : 4
Interface de programmation : 4 boutons – 12 voyants

---=== CONNEXIONS ===---

Entrée sécurité cellules : Contact sec : NF, Cellules photoélectriques TX/RX – Cellules Bus - Cellule reflex
Entrée de commande filaire : Contact sec : NO
Sortie feu orange 24V - 15 W
Sortie éclairage déporté : Contact sec, 230 V – 500 W max, soit 5 lampes fluocompactes ou à leds, soit 2 alimentations pour leds à basse tension, soit 1 éclairage halogène 500 W max
Sortie alimentation 24 V pilotée : Oui, pour autotest possible cellules photoélectriques TX/RX
Sortie alimentation accessoires : 24VDC (28VDC max / 22VDC min) - 400 mA max
Entrée antenne déportée : Oui, compatible antenne io (Réf. 9013953)
Entrée batterie de secours : Oui, compatible pack batterie 9,6V (Réf. 9001001), Autonomie : 24 heures ; 3 cycles suivant porte, Temps de charge : 48 h

---=== FONCTIONNEMENT ===---

Mode marche forcée : Par appui sur les touches "+" et "-", avant auto-apprentissage
Pilotage indépendant de l’éclairage déporté : Oui
Temporisation d’éclairage (après mouvement) : 60 s
Mode fermeture automatique : Oui, temporisation de refermeture courte ou longue
Préavis du feu orange : 2 s en mode séquentiel avec temporisation de fermeture
Commande ouverture partielle : Oui
Démarrage progressif : Oui
Zone de ralentissement en fermeture : Programmable, 3 valeurs possibles

---=== CARACTERISTIQUES GENERALES ===---

Alimentation secteur : 230 V - 50-60 Hz
Isolation électrique : Classe 1
Puissance moteur maximum : 230 V - 1250 W
Fusible de protection du moteur et de l’éclairage intégré : 5 AT - 250 V - fusible de remplacement fourni
Conditions climatiques d’utilisation : - 20 ° C / + 60 ° C - IP 20
Fréquence radio : Somfy io 868 - 870 MHz <25 mW
Nombre de télécommandes mémorisables : 30

---=== CONNEXIONS ===---

Câble alimentation secteur : 2 m - Fiche IEC (phase-neutre-terre)
Eclairage de courtoisie intégré : Lampe à led E14 - 1,4 W - 230V
Entrées de sécurité : 3 entrées pour la barre palpeuse filaire (optique et resistive), Dispositif antichute, Cellules photoélectriques
Sortie auto-test pour dispositifs de sécurité : Pour cellules
Entrée de commande filaire : Contact sec NO - fonctionnement séquentiel
Feu orange : 24V - 4W maxi.
Sortie sirène d’alarme : Oui

---=== FONCTIONNEMENT ===---

Boutons de contrôle : Boutons Montée-Stop-Descente en façade
Mode fermeture automatique : Oui
Aide à la maintenance : Etat en temps réel avec 5 voyants

Indice de protection : IP 55
Poids : 0.15 kg

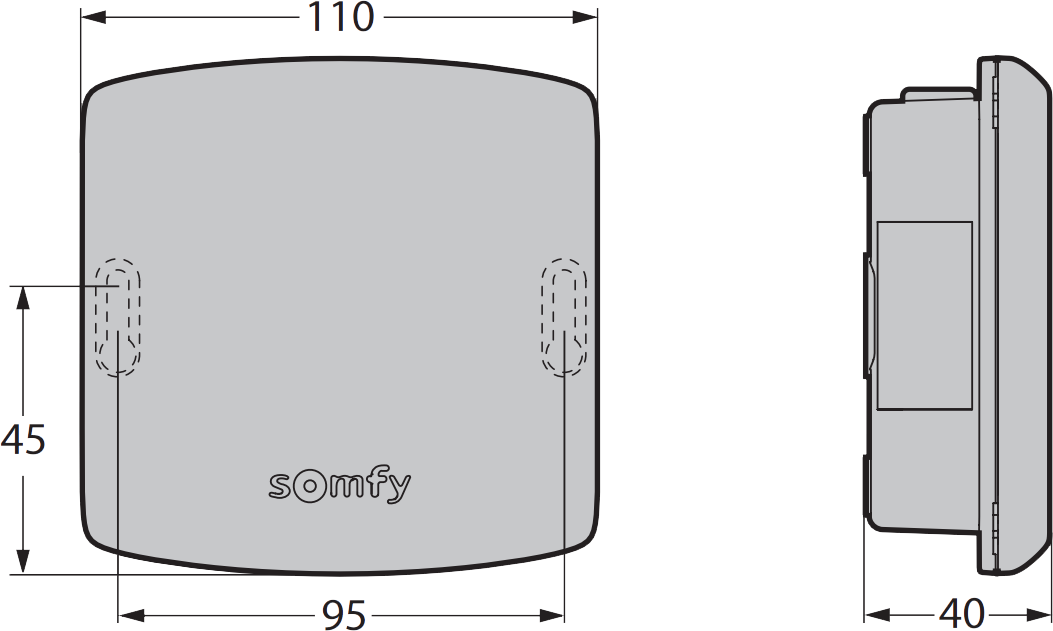

Dimensions (LxH) : 95 mm x 110 mm
Fréquence radio : io 868-870 MHz
Alimentation : DC - RGE 11 - 24V
Option de débrayage manuel intégré : Non
Option de débrayage manuel extérieur : Non
Câble amovible : Non
Nombre de fils par câble : 2
Section de fils : 0.75 mm²
Température minimale d'utilisation : -20 °C
Température maximale d'utilisation : 70 °C

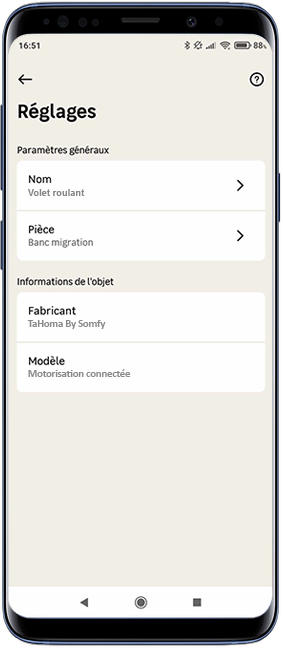

Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
Fonctionnalité de l'objet	Propriétés	Actions	Déclencheurs	Conditions
Ouvrir / Fermer	Min : 0% / Max 100% / Pas : 1%	✔	✔	✔
Visualisation de la position du volet roulant	Voir en temps réel la position du volet	✘	✘	✘
Bouton de pilotage	Monter / Stop / Descendre	✘	✘	✘

Vue du produit :

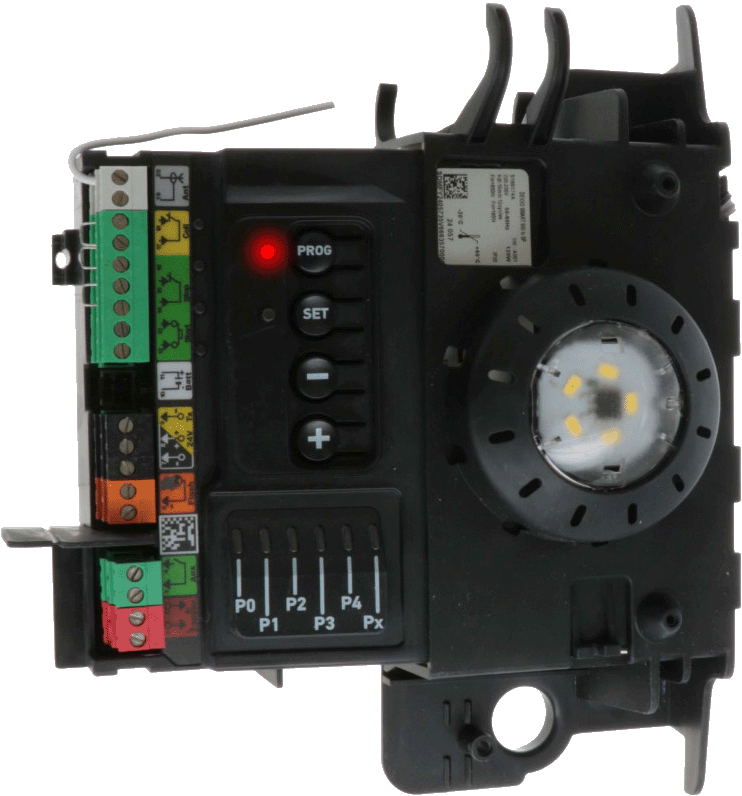

Dexxo 800 Smart io

Récepteur Accès Compatible io - Vue du produit 01.png

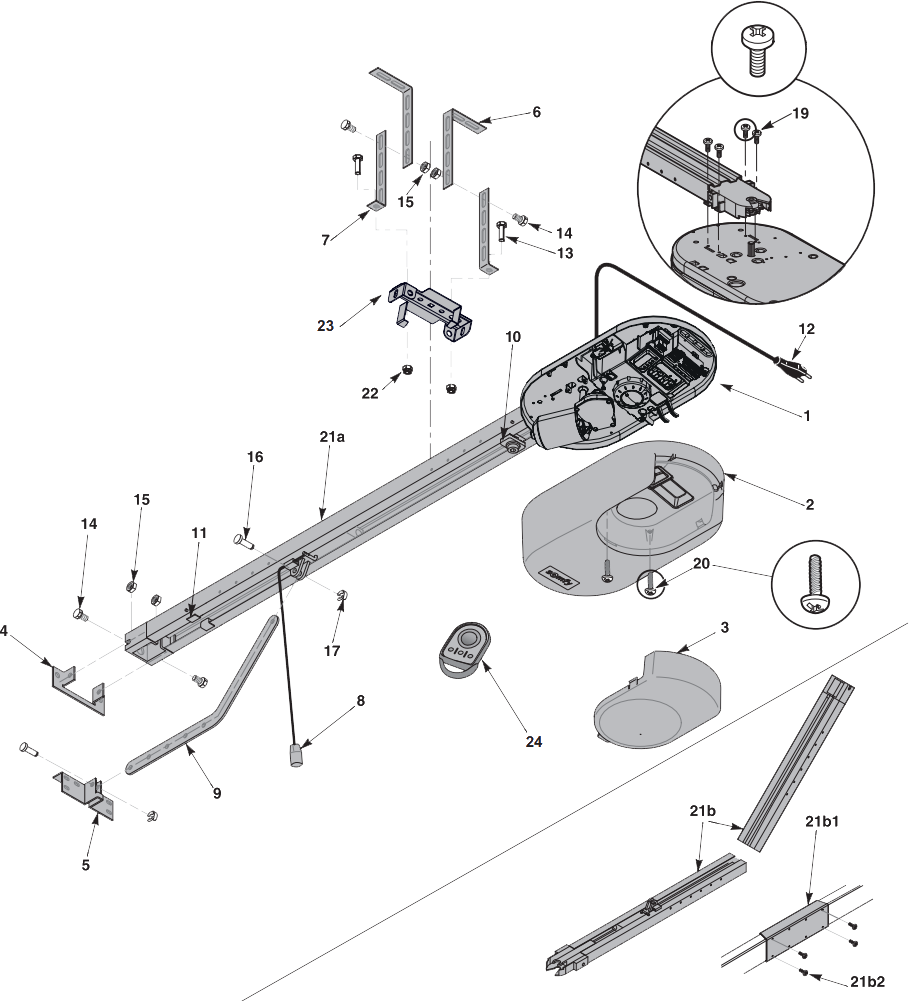

Pièce	Nombre	Désignation
1	1	Tête moteur
2	1	Capot tête moteur
3	1	Capot éclairage intégré
4	1	Chape linteau
5	1	Chape porte
6	2	Patte de fixation plafond
7	2	Patte de fixation tête moteur
8	1	Dispositif de débrayage manuel
9	1	Bras de liaison
10	1	Butée fin de course
11	4	Coussinet de maintien de chaîne
12	1	Cordon d’alimentation
13	4	Vis H M8x16
14	4	Vis rondelle H M8x12
15	6	Ecrou HU8
16	2	Axe
17	2	Circlips
19	4	Vis auto-formeuse ∅ 4x8
20	2	Vis pour plastique ∅ 3,5x12
21a	1	Rail monobloc
21b	1	Rail en 2 parties
21b1	1	Manchon
21b2	4	Vis auto-formeuse ∅ 4x8
22	2	Ecrou HM8 autofreiné
23	1	Equerre
24	2	Télécommande

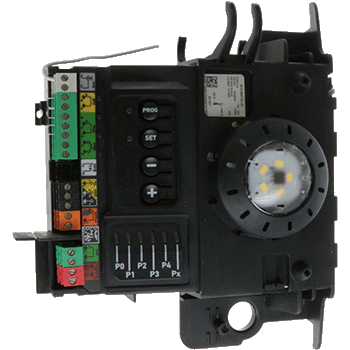

Récepteur Accès Compatible io - Vue du produit 02.png

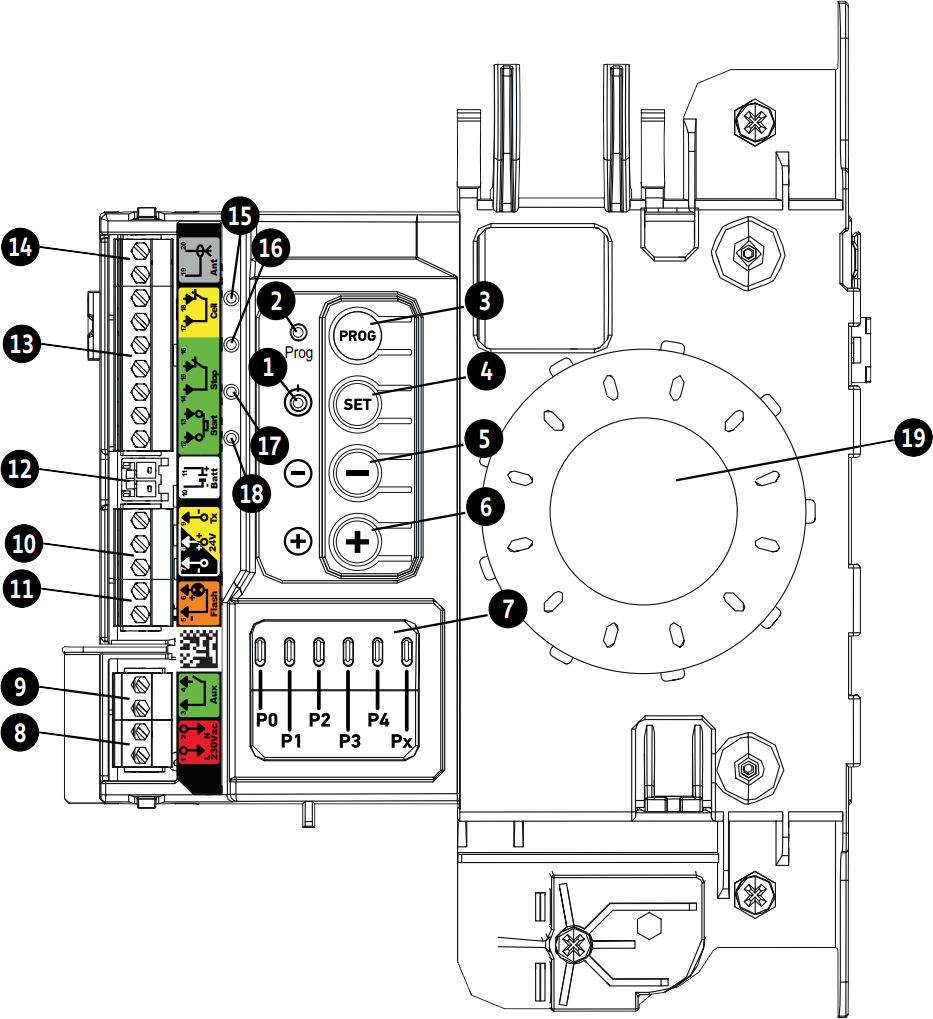

Pièce	Désignation	Commentaire
1	Voyant Set	Lors de la première mise sous tension, apprentissage non réalisé Apprentissage en cours Apprentissage réalisé Défaut sur l'électronique (thermique moteur, ...)
2	Touche Prog	Réception radio Validation mémorisation d'un point de commande radio En attente de mémorisation d'un point de commande radio
3	Touche PROG	Mémorisation / effacement des points de commande radio
4	Touche SET	Appui 0,5 s : entrée et sortie du menu de paramétrage Appui 2 s : déclenchement de l’auto-apprentissage Appui 7 s : effacement de l’auto-apprentissage et des paramètres Interruption de l’auto-apprentissage
5	Touche -	Avant l'auto-apprentissage, fermeture de la porte par appui maintenu Interruption de l'auto-apprentissage Pendant le paramétrage, modification de la valeur d'un paramètre
6	Touche +	Avant l'auto-apprentissage, ouverture de la porte par appui maintenu Interruption de l'auto-apprentissage Pendant le paramétrage, modification de la valeur d'un paramètre
7	Voyants de paramétrage	P0 : Mode de fonctionnement P1 : Vitesse de la porte de garage P2 : Zone de ralentissement P3 : Sensibilité de la détection d'obstacle P4 : Cellules photoélectriques Px : Type de porte
8	Bornier débrochable	Alimentation 230V
9	Bornier débrochable	Sortie auxiliaire
10	Bornier débrochable	Cellules photoélectriques
11	Bornier débrochable	Feu orange
12	Entrée alimentation basse tension 9,6V	Compatible batteries 9,6V
13	Bornier débrochable	Point de commande filaire, cellules photoélectriques, contact portillon
14	Bornier débrochable	Antenne déportée
15	Voyant cellules photoélectriques	Fonctionnement normal Autotest en cours Détection en cours / Défaut permanent
16	Non utilisé
17	Voyant contact portillon	Contact portillon ouvert
18	Voyant commande filaire	Commande activée
19	Éclairage intégré

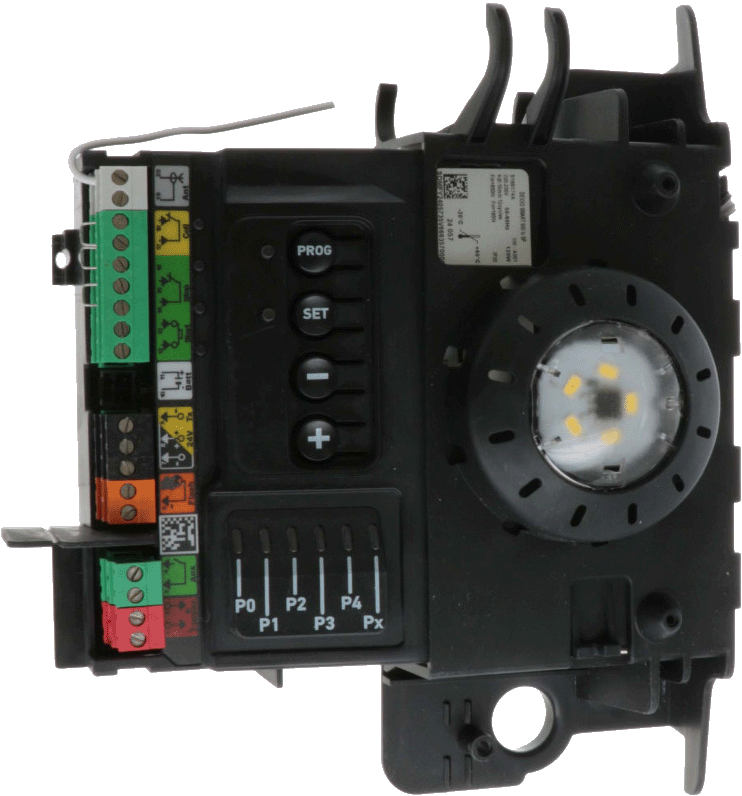

Dexxo 800 Smart io - Vue du produit 03.png

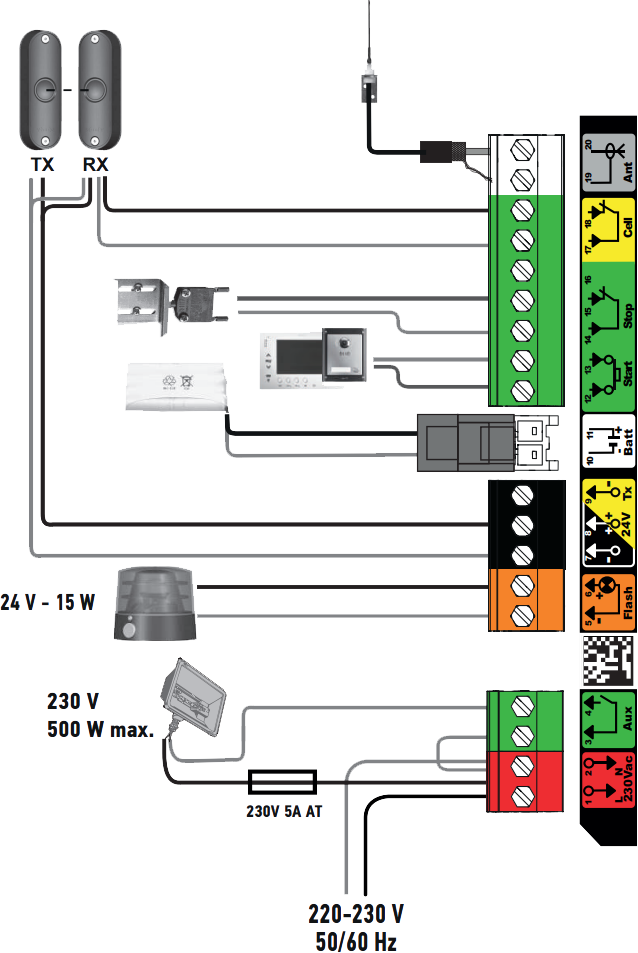

Bornes		Raccordement	Commentaires
1	L	Alimentation 230 V
2	N	Alimentation 230 V
3	Aux	Éclairage de zone	230 V - 500 W max Soit 5 lampes fluocompactes ou à leds Soit 2 alimentations pour leds à basse tension Soit 1 éclairage halogène 500 W max
4	Aux	Contact sec
5	Flash	Sortie feu orange 24 V - 15 W
6	Flash	Sortie feu orange 24 V - 15 W
7	-	Alimentation 24 V accessoires
8	+	Alimentation 24 V accessoires
9	Tx	Alimentation émetteur cellules photoélectriques pour auto test
10	Batt	Batterie	Compatible Batterie 9.6 V
11	Batt	Batterie	Compatible Batterie 9.6 V
12	Start	Entrée commande ouverture totale	Contact sec NO
13		Commun
14	Stop	Contact portillon	Contact sec NO
15	Stop	Contact portillon	Contact sec NO
16	Non utilisé
17		Commun
18	Cell	Entrée sécurité cellules	Contact sec NO
19	Ant	Masse antenne
20	Ant	Âme antenne

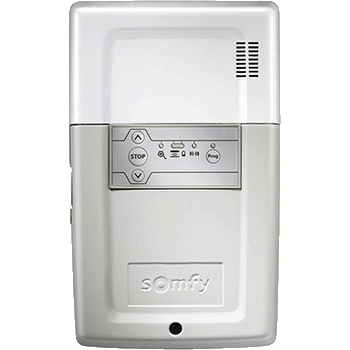

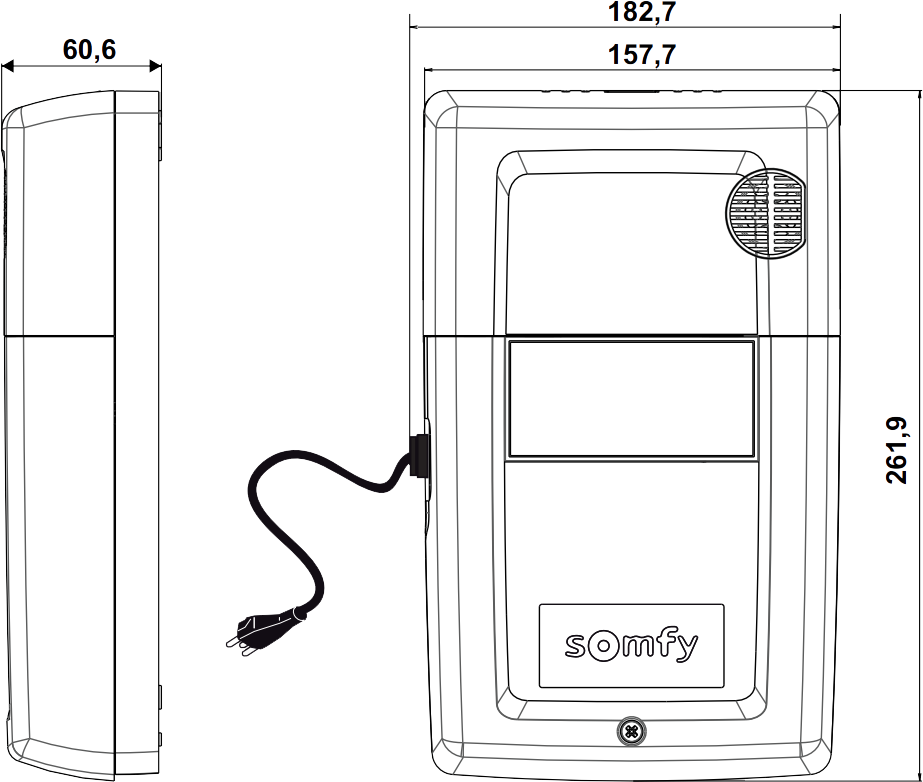

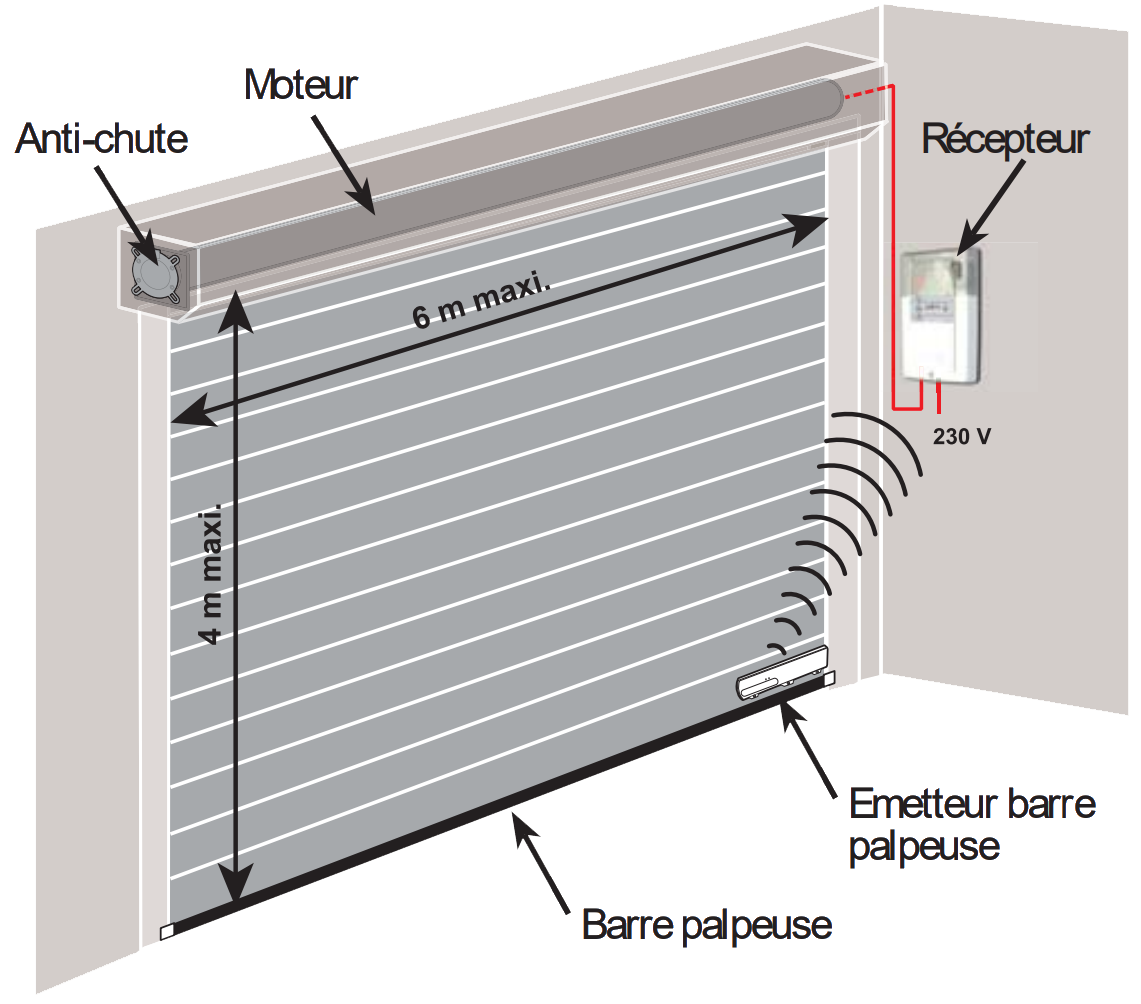

ROLLIXO io

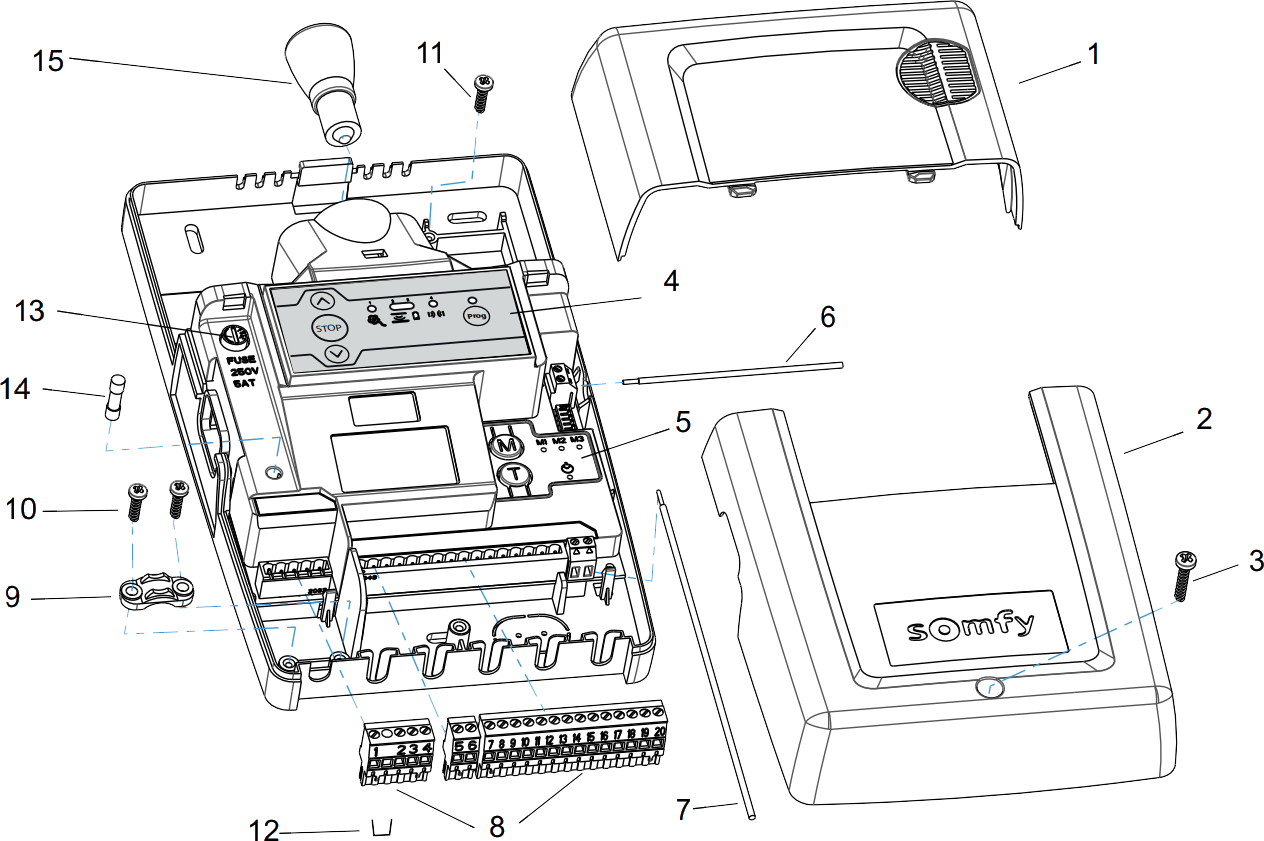

ROLLIXO io - Vue du produit 01.png

Pièce	Désignation
1	Bulbe éclairage intégré
2	Couvercle récepteur
3	Vis couvercle récepteur
4	Interface de programmation externe
5	Interface de programmation interne
6	Antenne 868-870 MHz
7	Antenne 433,42 MHz
8	Borniers débrochables
9	Serre-câble
10	Vis serre-câble
11	Vis alarme
12	Shunt anti-chute
13	Fusible de protection du moteur et de l’éclairage intégré
14	Fusible de remplacement
15	Ampoule à led E14 - 1,4W - 230V

ROLLIXO io - Vue du produit 02.png

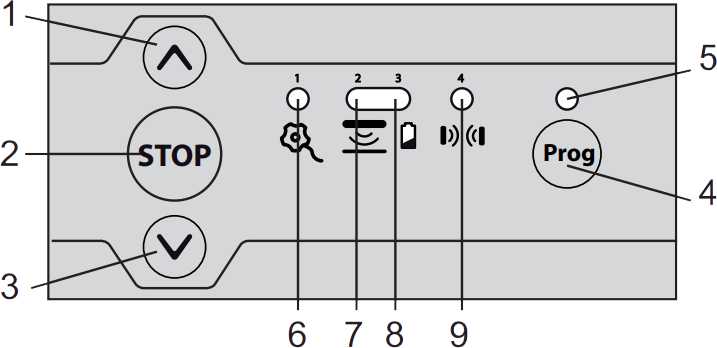

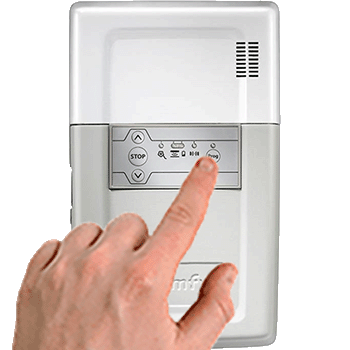

Rep.	Désignation	Fonction
1	Touche montée	Ouverture de la porte
2	Touche STOP	Arrêt de la porte
3	Touche descente	Fermeture de la porte
4	Touche Prog	Programmation des émetteurs radio
5	Voyant Prog	Information sur la réception radio et la programmation des émetteurs radio
6	Voyant moteur et antichute	Information sur l’état du moteur, de l’antichute
7	Voyant barre palpeuse	Information sur l’état de la barre palpeuse, de l’émetteur barre palpeuse
8	Voyant batterie	Information sur l’état de la batterie de l’émetteur barre palpeuse
9	Voyant cellules	Information sur l’état des cellules

ROLLIXO io - Vue du produit 03.png

ROLLIXO io - Vue du produit 04.png

ROLLIXO io - Vue du produit 05.png

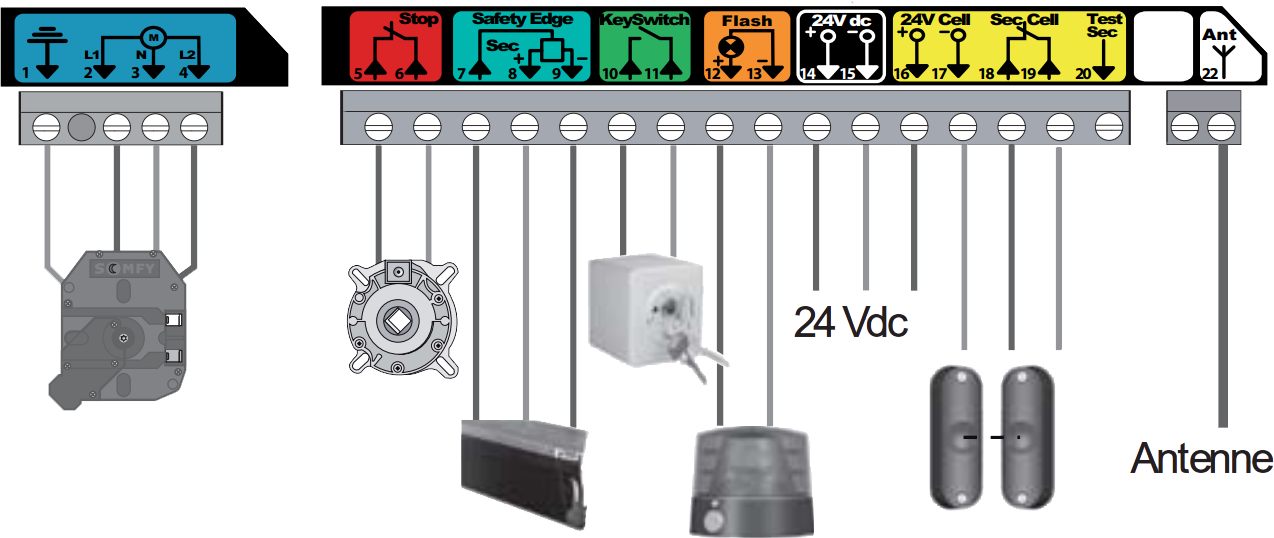

Borne	Type de borne	Raccordement	Commentaire
1	Terre	Moteur RDO CSI 50 ou 60
2	L1
3	Neutre
4	4 L2
5	Contact	Anti-chute - Contact NC
6	Commun	Anti-chute - Contact NC
7	Contact	Entrée sécurité barre palpeuse	Barre palpeuse résistive filaire 8k2 (bornes 7 - 8)
8	12 Vdc	Alimentation barre palpeuse 12Vdc	Barre palpeuse optique filaire (borne 7 - 8 - 9)
9	0 Vdc
10	Contact	Contact NO	Commande séquentielle
11	Commun
12	24 Vdc	Sortie feu orange 24V - 3,5 W	Ampoule 4 W maximum
13	0 Vdc
14	24 Vdc	Alimentation 24 V cellule TX	Alimentation cellule reflex / cellule photoélectrique émettrice
15	0 Vdc
16	24 Vdc	Alimentation 24 V cellule RX	Alimentation cellule photoélectrique réceptrice
17	0 Vdc
18	Commun
19	Contact	Entrée sécurité cellules (NC)
20	Sortie test	Sortie test sécurité cellule	Auto-test cellule reflex
22		Antenne 433,42 MHz	Ne pas raccorder une antenne déportée (incompatible)

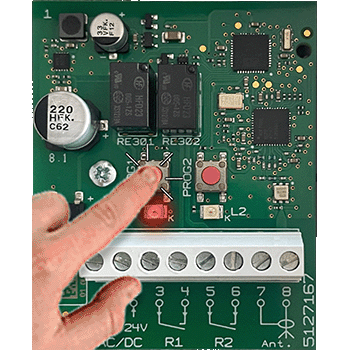

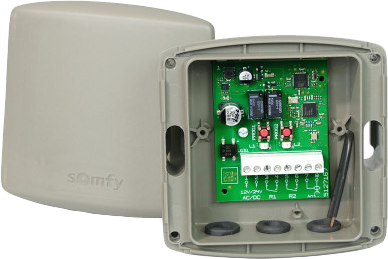

Récepteur Accès Compatible io

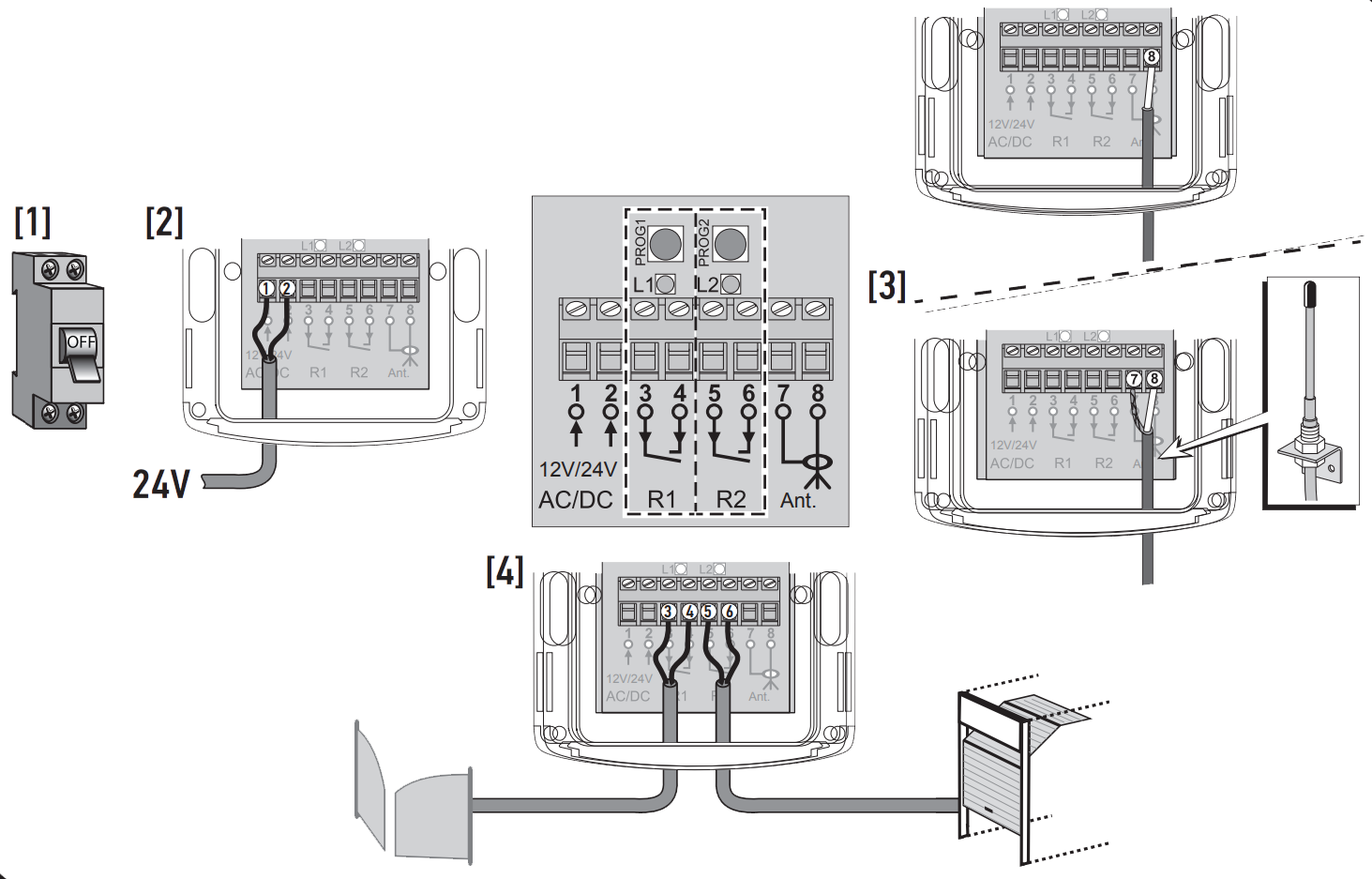

Récepteur Accès Compatible io - Vu du produit 01.png

Récepteur Accès Compatible io - Vu du produit 02.png

Récepteur Accès Compatible io - Vu du produit 03.png

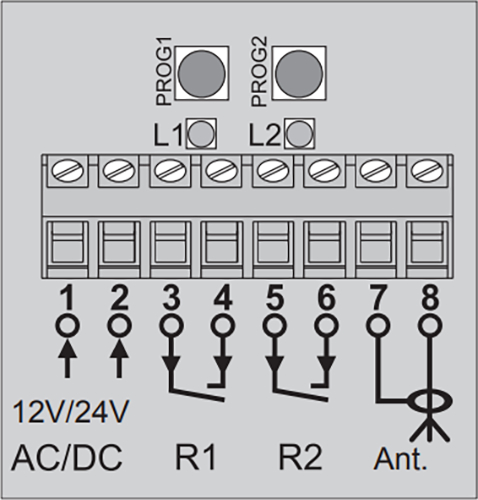

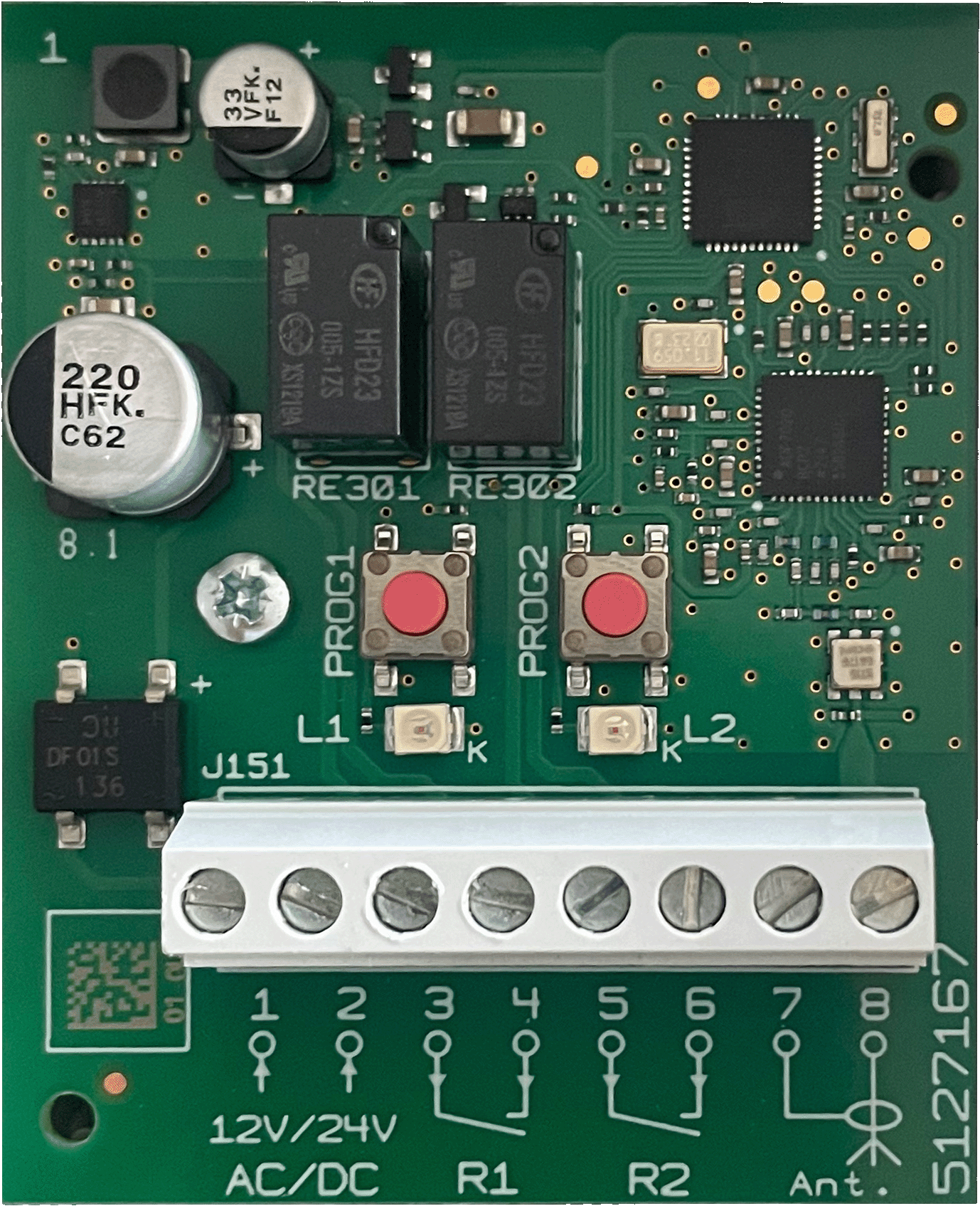

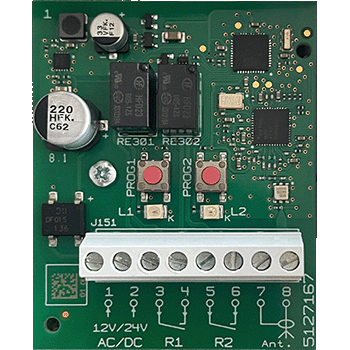

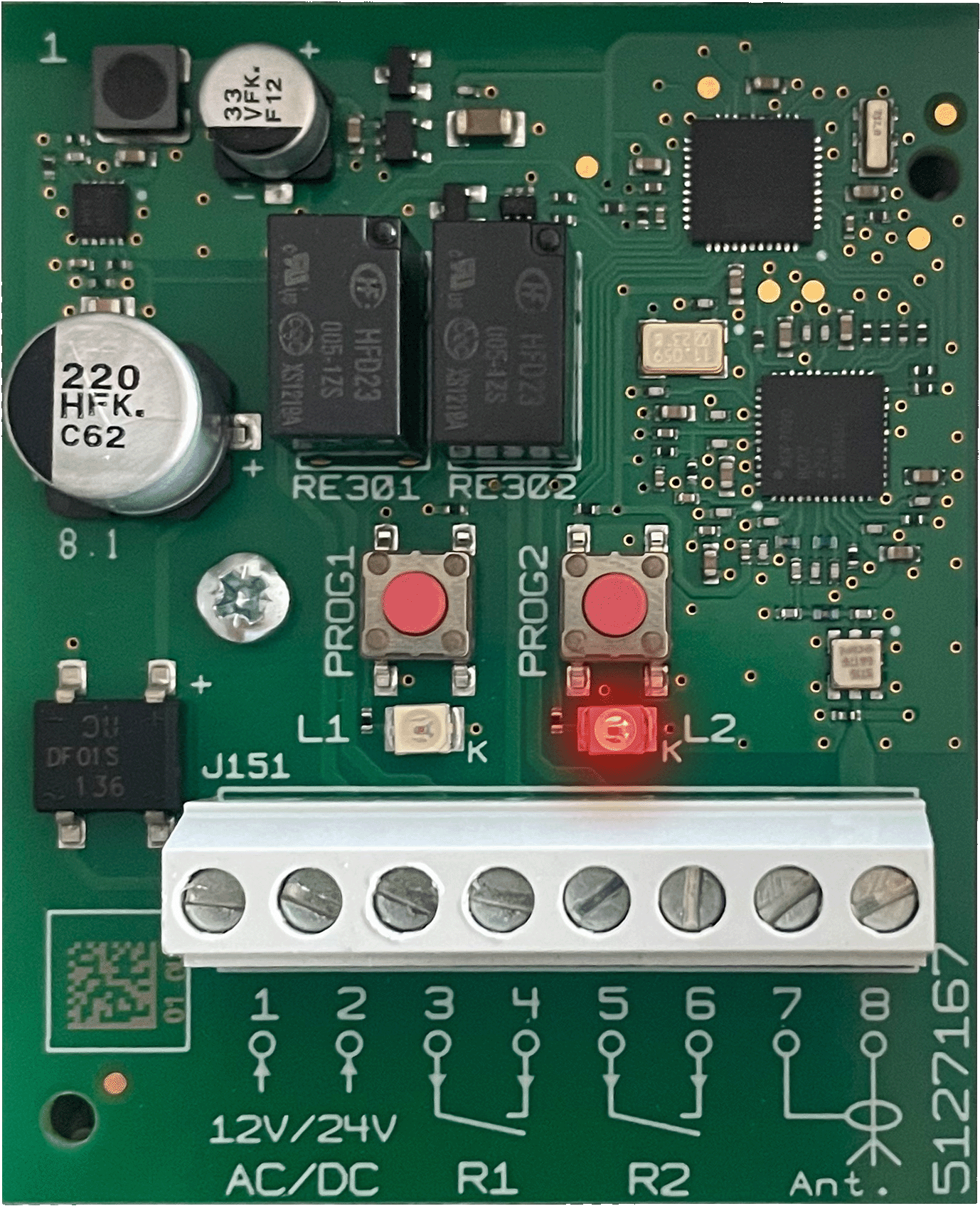

Nomination	Commentaires
PROG1	Bouton de programmation de la ligne 1
PROG2	Bouton de programmation de la ligne 2
L1	Voyant d'état de la ligne 1
L2	Voyant d'état de la ligne 2
1	Entrée câble alimentation
2	Entrée câble alimentation
3	Sortie ligne 1 pour portail / porte de garage
4	Sortie ligne 1 pour portail / porte de garage
5	Sortie ligne 2 pour portail / porte de garage
6	Sortie ligne 2 pour portail / porte de garage
7	Tresse de l'antenne
8	Fil d'antenne / L'âme antenne

Que signifie l'état de la LED de mon objet :

Dexxo 800 Smart io

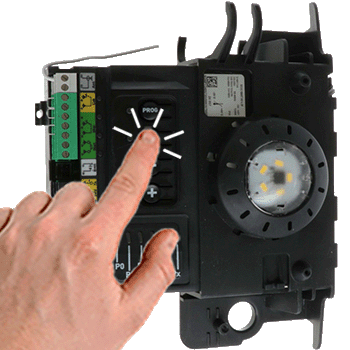

Voyant SET

Clignote lentement	Clignote rapidement	Fixe	Clignote très rapidement
Mode usine. Apprentissage non réalisé. Première mise sous tension de l'appareil.	Apprentissage en cours. En cours de recherche pour apprentissage.	Apprentissage réalisé. Périphérique détecté, apprentissage effectué avec succès.	Anomalie. Défaut sur l'électronique (Thermique, moteur, ...)

Voyant PROG

Clignote une fois lentement	Fixe	Clignote rapidement
Réception radio. Reçoit une trame radio par un périphérique.	En attente de mémorisation. Recherche en cours pour accueillir un point de commande radio	Validation de mémorisation. Confirmation de réception radio pour la mémorisation d'un point de commande radio.

Voyant cellules photoélectriques

Éteint	Clignote très rapidement	Fixe
Fonctionnement normal. Utilisation normale de la motorisation.	Autotest en cours. Autotest en cours pour détection d'anomalie.	Détection ou anomalie Détection en cours ou bien défaut permanent.

Voyant contact portillon.	Voyant commande filaire

Fixe	Fixe
Contact portillon ouvert. Détection du contact portillon ouvert.	Commande activée. Détection d'une commande activée

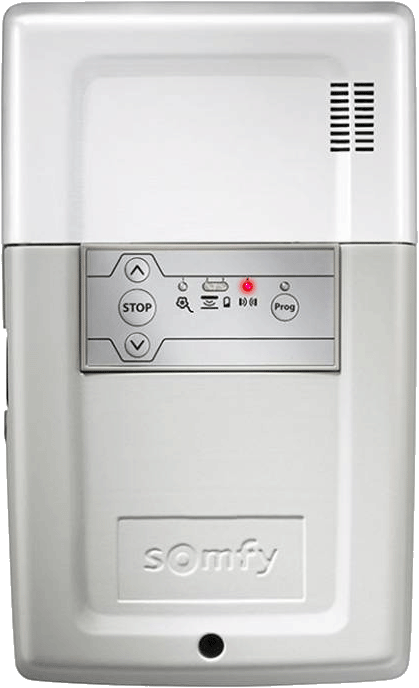

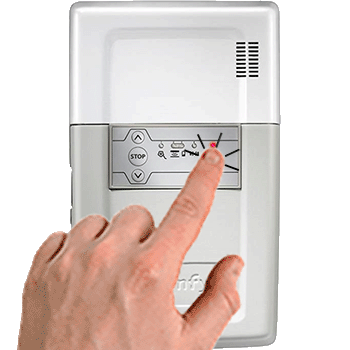

ROLLIXO io

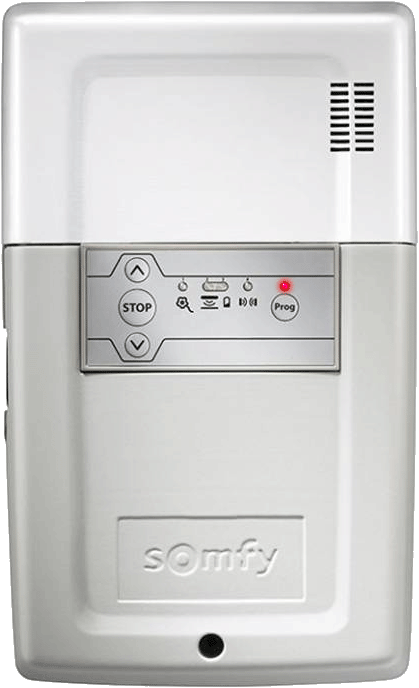

ROLLIXO io - Voyants - Voyant 01 - Fixe.gif

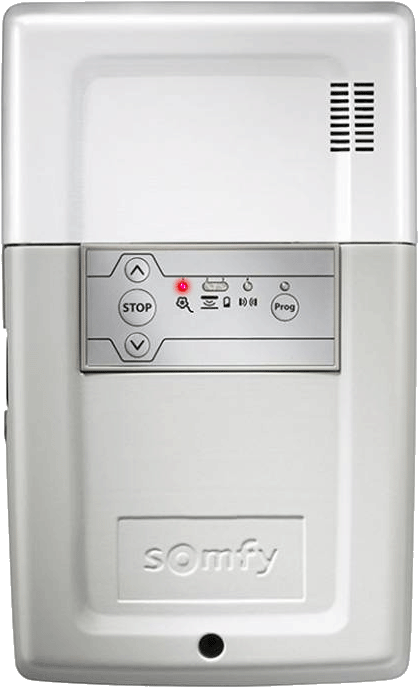

ROLLIXO io - Voyants - Voyant 01 - Clignote rapidement.gif

ROLLIXO io - Voyants - Voyant 01 - Clignote.gif

ROLLIXO io - Voyants - Voyant 02 - Fixe.gif

PROG Fixe.

PROG Clignote.

Voyant moteur fixe.

Voyant moteur clignotant rapidement.

Voyant moteur clignote.

Voyant barre palpeuse fixe.

Recherche en cours.

Recherche d'un périphérique radio.

Enregistrement de la commande.

Enregistrement d'un périphérique radio suite à la recherche. Ou bien trame radio reçue d'un émetteur connu.

Aucun mouvement possible.

Anti-chute non raccordée ou absence de pont sur le connecteur si l’anti-chute est raccordé avec le commun du moteur. Anti-chute déclenchée.

Anomalie moteur. Aucun mouvement possible.

Moteur mal câblé ou Anti-chute déclenché (lorsque anti-chute
raccordé avec le commun du moteur) ou Protection thermique du moteur activée ou Moteur défaillant ou fusible grillé.

En attente de réglage.

En attente réglage moteur pour les fins de courses.

Anomalie barre palpeuse.

Ouverture possible, mais fermeture par appui maintenu en vue de la porte

ROLLIXO io - Voyants - Voyant 02 - Fixe + Voyant 5 - Clignote rapidement.gif

ROLLIXO io - Voyants - Voyant 02 - Fixe + Voyant 03 - Fixe.gif

ROLLIXO io - Voyants - Voyant 02 - Clignote rapidement.gif

ROLLIXO io - Voyants - Voyant 04 - Fixe.gif

ROLLIXO io - Voyants - Voyant 04 - Clignote rapidement.gif

ROLLIXO io - Voyants - Voyant 01 + 02 + 04 + 05 - Clignote rapidement.gif

Voyant barre palpeuse fixe et voyant PROG clignotant rapidement.

Voyant barre palpeuse et batterie fixe.

Voyant barre palpeuse clignote rapidement

Voyant cellule photoélectrique fixe

Voyant cellule photoélectrique clignote rapidement.

Voyant moteur + barre palpeuse + cellule photoélectrique + PROG clignote rapidement

Perturbation radio sur l'émetteur barre palpeuse.

Ouverture et arrêt fonctionnement. Fermeture par appui maintenu en vue de la porte : le mouvement de fermeture reprendra automatiquement lorsque les perturbations radio auront disparu.

Fin de vie des piles de l’émetteur barre palpeuse.

Ouverture possible, mais fermeture par appui maintenu en vue de la porte.

Détection d’obstacle.

Dégagement de l’obstacle par ouverture partielle automatique

Défaut cellules ou Connecteur cellules ponté

Ouverture possible, mais fermeture par appui maintenu en vue de la porte, ou bien

Détection d’obstacle.

Dégagement de l’obstacle par ouverture totale automatique.

Mode vacance actif.

Lors d’un appui sur une touche du clavier ou de la télécommande, les voyants clignotent : le Mode Vacances est actif. Le produit fonctionne, mais il est impossible d’utiliser le clavier ou la télécommande (en fonction de la position du dipswitch 5) pour piloter.

Récepteur Accès Compatible io

Ligne 1	Ligne 2	Ligne 1	Ligne 2

Fixe.		Clignote pendant cinq secondes et s'éteint.
En cours de recherche. En attente de connexion d'un périphérique radio.		Détection de la commande radio. Périphérique radio détecté et signal enregistré.

Comment effectuer la réinitialisation de mon objet ?

Dexxo 800 Smart io

ROLLIXO io

Effectuer un reset de mon objet connecté
# Effectuer une pression prolongée pendant 7 secondes sur le bouton "SET".

Effectuez une pression prolongé sur le bouton "SET".	Maintenez le bouton "SET" 7 sec.

# Après les 7 sec. relâchez le bouton, le voyant clignote rouge. La motorisation est réinitialisée avec succès.

Relâchez le bouton, le voyant clignote rouge. Reset confirmé.

Effectuer un reset de mon objet connecté
# Effectuer une pression prolongée pendant 7 secondes sur le bouton "PROG". A cinq secondes le voyant rouge s'allume rouge, ne relâchez pas.

Effectuez une pression prolongé sur le bouton "PROG".	Maintenez le bouton "PROG" 7 sec. A 5 sec, le voyant s'allume, ne relâchez pas.

# Après les 7 sec. relâchez le bouton, le voyant clignote rouge. Le récepteur est réinitialisé avec succès.

Relâchez le bouton, le voyant clignote rouge. Reset confirmé.

Récepteur Accès Compatible io

Effectuer un reset de mon objet connecté
# Effectuer une pression prolongée pendant 7 secondes sur le bouton "PROG" de la ligne à réinitialiser. A cinq secondes le voyant rouge s'allume rouge, ne relâchez pas.

Effectuez une pression prolongé sur le bouton "PROG" de la ligne à réinitialiser.	Maintenez le bouton "PROG" 7 sec. A 5 sec, le voyant s'allume, ne relâchez pas.

# Après les 7 sec. relâchez le bouton, le voyant clignote rouge. Le récepteur est réinitialisé avec succès.

Relâchez le bouton, le voyant clignote rouge. Reset confirmé.

Documents techniques / manuel utilisateur

Pièces jointes :

Articles associés :

Besoin d'aide ?

Envoyer une demande


Page de pilotage	Réglages

Prérequis pour installation et utilisation :

Protocole de communication :

Pays disponible :

Retour d'état disponible :

Pilotage vocal Alexa :

Pilotage vocal Google Home :

Contenu article :

Descriptif technique

Fonctionnalité du produit dans l'application ENKI

Vue du produit

Que signifie l'état LED de mon produit ?

Comment effectuer une réinitialisation de mon objet ?

Documents techniques / manuel utilisateur

Descriptif technique :

Fonctionnalité du produit dans l'application ENKI :

Vue du produit :

Que signifie l'état de la LED de mon objet :

Comment effectuer la réinitialisation de mon objet ?

Documents techniques / manuel utilisateur

Pièces jointes :

Articles associés :

Besoin d'aide ?
