Descriptif technique :

Type : Portail coulissant électrique connecté
Nécessite la box Enki : Non
Retour d'état : Oui
Protocole radio : IO
Fréquence radio : 868 - 870 MHz, < 25 mW
- Nombre de canaux : 4
- Portée radio en champ libre : 80 m
Application native : TaHoma by Somfy
Passerelle nécessaire et reconnu par Enki :
- TaHoma Switch
- Kit de connectivité
- TaHoma DIN-Rail / TaHoma Rail-DIN S
- TaHoma Premium
- Connexoon

Elixo Smart IO :

Portail IO Somfy - Description produit.png

Certifications : CE
Conditions climatiques d’utilisation - 20° C / + 60° C - IP 44
Type de motorisation de portail : Crémaillère
Alimentation :
- Motorisation :
  - Alimentation secteur : 220-230 V - 50/60 Hz
  - Puissance maximum consommée 600 W (avec éclairage déporté 500 W)
  - Consommation en fonctionnement : 100 W
- Télécommande :
  - Nombre de piles : 2
  - Type de batterie : CR 2430, Lithium, NIMH
Type de produit porteur : Portail
Poids du produit porteur : 400 kg
Entrée sécurité cellules
- Contact sec : NC
- Cellules photoélectriques TX/RX – Cellules Bus - Cellule reflex
- Barre palpeuse sortie contact sec
Entrée de commande filaire : Contact sec : NO
Sortie feu orange : 24V - 15 W
Sortie éclairage déporté :
- Contact sec
- 230 V – 500 W max
- Soit 5 lampes fluocompactes ou à leds
- Soit 2 alimentations pour leds à basse tension
- Soit 1 éclairage halogène 500 W max
Sortie alimentation 24 V pilotée : Oui, pour autotest possible cellules photoélectriques TX/RX
Sortie alimentation accessoires : 24VDC (28VDC max / 22VDC min) - 400 mA max
Sortie test sécurité : Oui, pour autotest possible barre palpeuse
Entrée antenne déportée : Oui, compatible antenne io (Réf. 9013953)
Entrée batterie de secours :
- Oui, compatible pack batterie 9,6V (Réf. 9001001)
- Autonomie : 24 heures ; 3 cycles suivant porte
- Temps de charge : 48 h
Mode marche forcée : Par appui sur les touches "+" et "-", avant auto-apprentissage
Pilotage indépendant de l’éclairage déporté : Oui
Temporisation d’éclairage (après mouvement) : 60 s
Mode fermeture automatique : Oui, temporisation de fermeture courte ou longue
Préavis du feu orange : 2 s en mode séquentiel avec temporisation de fermeture
Commande ouverture partielle : Oui
Démarrage progressif : Oui
Zone de ralentissement en ouverture et en fermeture : Programmable : 3 valeurs possibles

Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
Fonctionnalité de l'objet	Propriétés	Actions	Déclencheurs	Conditions
Ouvrir / Fermer	Ouvrir ou fermer le portail	✔	✔	✔
Stop	Arrête le portail	✘	✘	✘
Position piétonne	Mettre le portail en position piéton (uniquement en scénario)	✔	✘	✘

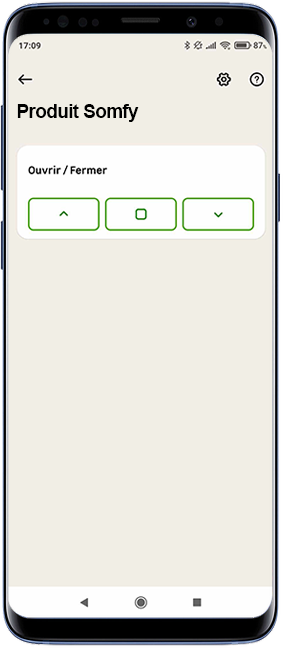

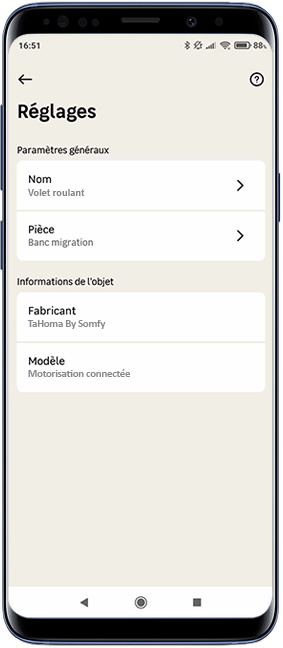

Page de pilotage	Réglages

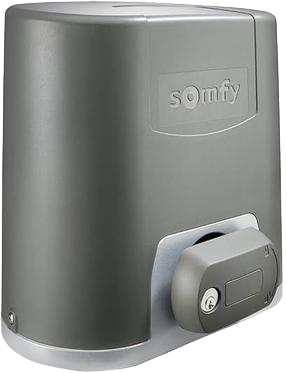

Vue du produit :

Elixo Smart IO :

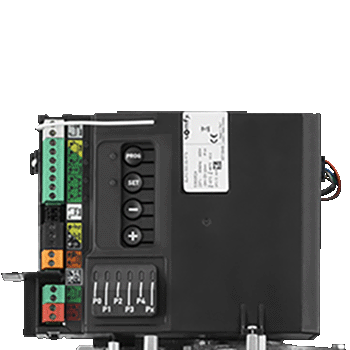

Portail IO Somfy - Vue du produit 01.png

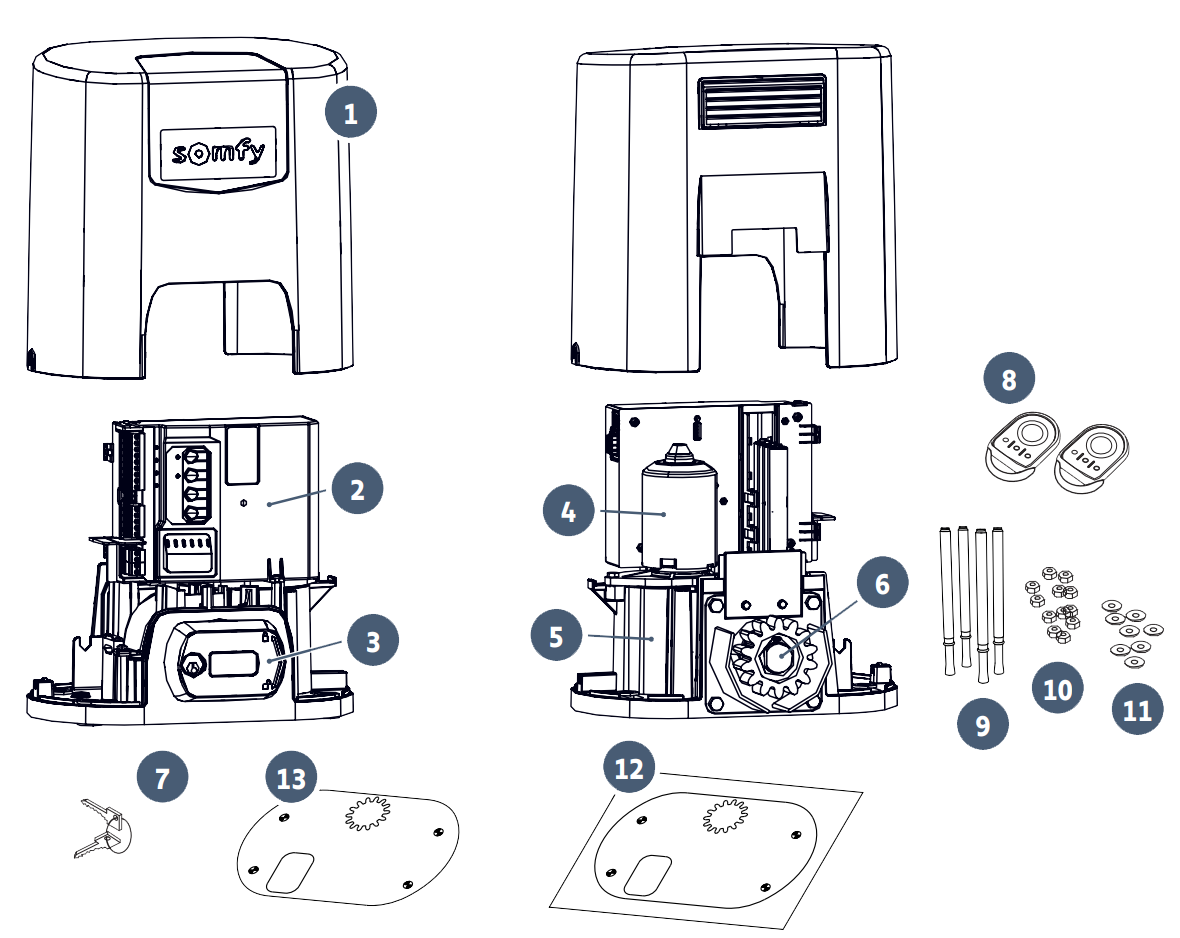

Motorisation :			Kit de fixation au sol :
Référence	Quantité	Désignation	Référence	Quantité	Désignation
1	1	Capot	9	4	Tire-Fond
2	1	Unité de commande	10	12	Écrou
3	1	Mécanisme de déverrouillage manuel	11	8	Rondelle
4	1	Moteur 24V	12	1	Gabarit de perçage
5	1	Réducteur	13	1	Plaque de fixation
6	1	Pignon
7	2	Clé de verrouillage de la poignée
8	2	Télécommande

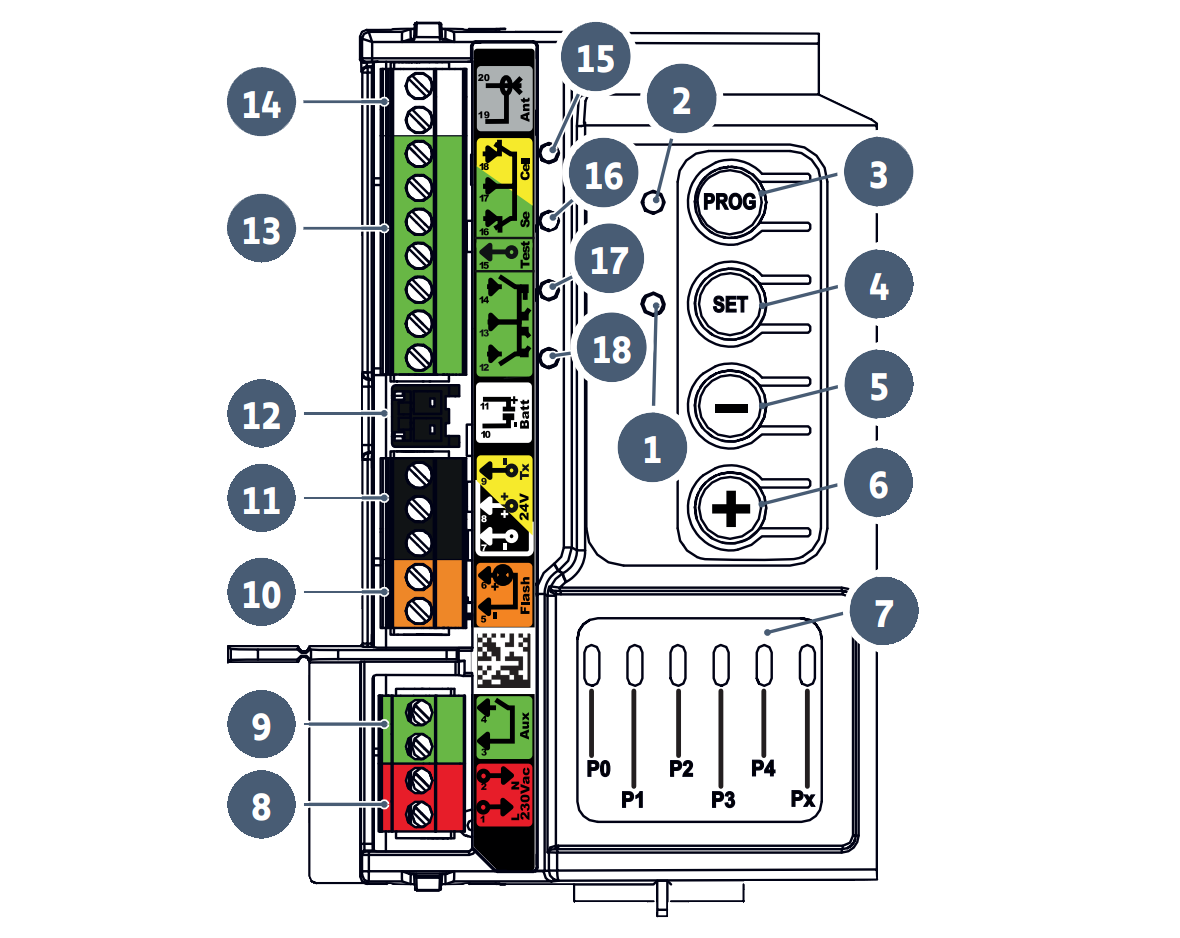

Portail IO Somfy - Vue du produit 02.png

Référence	Désignation	Commentaires
1	Voyant Set	Lors de la première mise sous tension, apprentissage non réalisé Apprentissage en cours Apprentissage réalisé Défaut sur l'électronique (thermique moteur, ...)
2	Touche Prog	Réception radio Validation mémorisation d'un point de commande radio En attente de mémorisation d'un point de commande radio
3	Touche PROG	Mémorisation / effacement des points de commande radio
4	Touche SET	Appui 0,5 s : entrée et sortie du menu de paramétrage
		Appui 2 s : déclenchement de l’auto-apprentissage
		Appui 7 s : effacement de l’auto-apprentissage et des paramètres
		Interruption de l’auto-apprentissage
5	Touche -	Avant l'auto-apprentissage, fermeture de la porte par appui maintenu
		Interruption de l'auto-apprentissage
		Pendant le paramétrage, modification de la valeur d'un paramètre
6	Touche +	Avant l'auto-apprentissage, ouverture de la porte par appui maintenu
		Interruption de l'auto-apprentissage
		Pendant le paramétrage, modification de la valeur d'un paramètre
7	Voyants de paramétrage	P0 : Mode de fonctionnement
		P1 : Vitesse du portail
		P2 : Zone de ralentissement en ouverture et fermeture
		P3 : Sensibilité de la détection d'obstacle
		P4 : Cellules photoélectriques
		Px : Autotest barre palpeuse
8	Bornier débrochable	Alimentation 230V
9	Bornier débrochable	Sortie auxiliaire
10	Bornier débrochable	Feu orange
11	Bornier débrochable	Cellules photoélectriques
12	Entrée alimentation basse tension 9,6V	Compatible batteries 9,6V
13	Bornier débrochable	Point de commande filaire, cellules photoélectriques, barre palpeuse
14	Bornier débrochable	Antenne déportée
15	Voyant cellules photoélectriques	Fonctionnement normal Autotest en cours Détection en cours / Défaut permanent
16	Voyant barre palpeuse
17	Voyant fonctionnement ouverture piétonne	Commande activée
18	Voyant fonctionnement ouverture totale	Commande activée

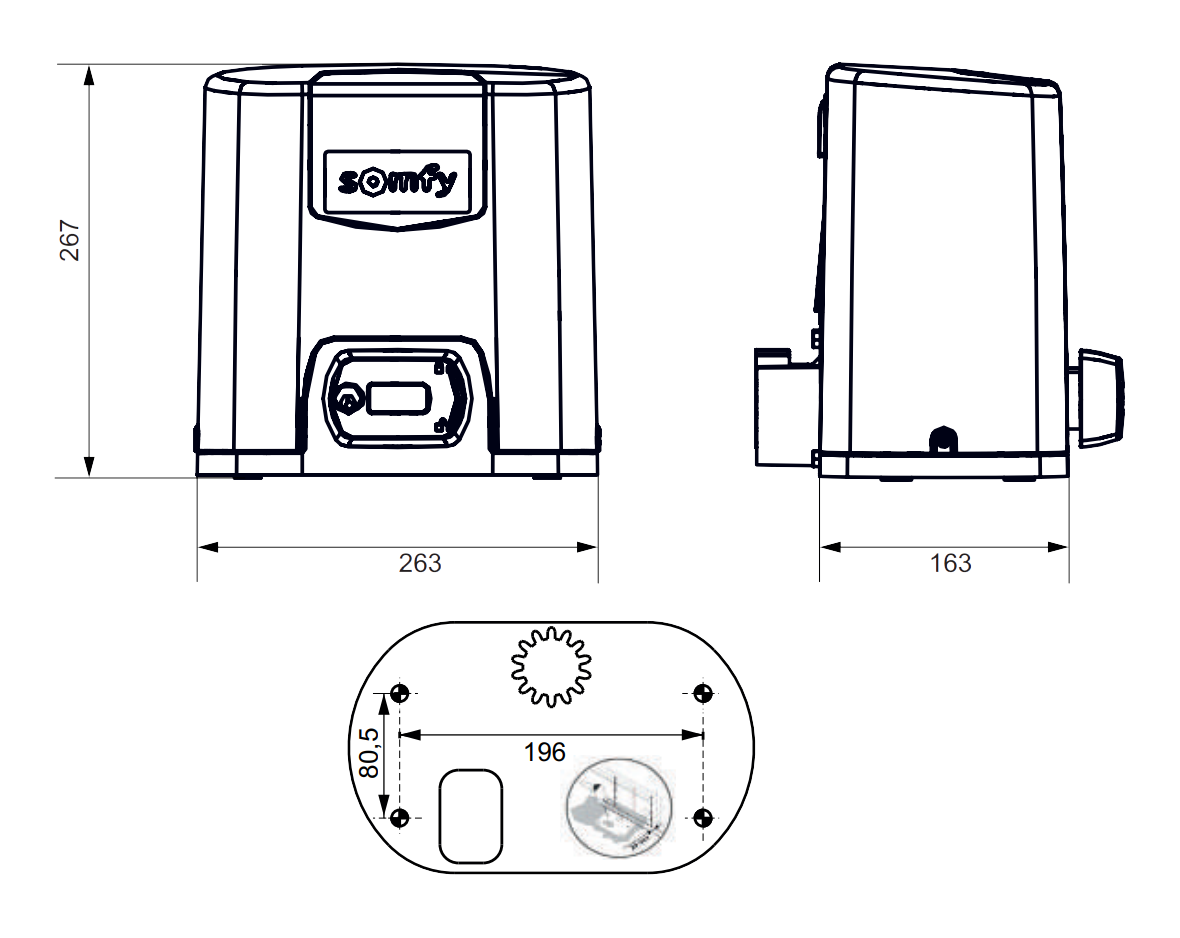

Portail IO Somfy - Vue du produit 03.png

Portail IO Somfy - Vue du produit 04.png

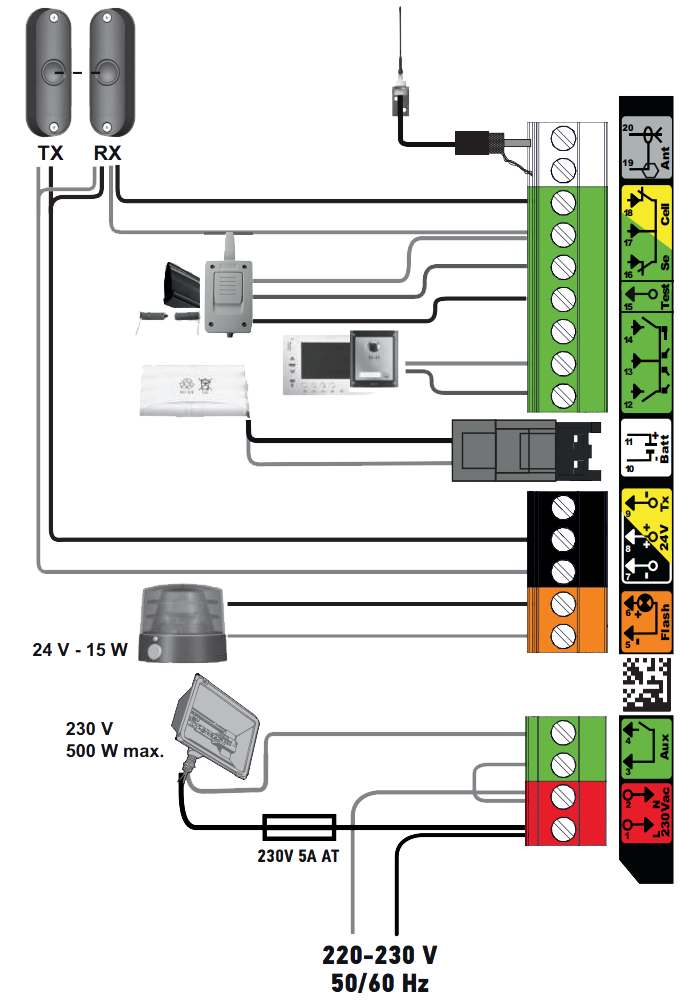

Bornes		Raccordement	Commentaires
1	L	Alimentation 230 V	Connexion à la terre disponible sur la bride du moteur
2	N	Alimentation 230 V	Connexion à la terre disponible sur la bride du moteur
3	Aux	Éclairage de zone	230 V - 500 W max Soit 5 lampes fluocompactes ou à leds Soit 2 alimentations pour leds à basse tension Soit 1 éclairage halogène 500 W max
4	Aux	Contact sec
5	Flash	Sortie feu orange 24 V - 15 W
6	Flash	Sortie feu orange 24 V - 15 W
7	-	Alimentation 24 V accessoires
8	+	Alimentation 24 V accessoires
9	Tx	Alimentation émetteur cellules photoélectriques pour auto test
10	Batt	Batterie	Compatible Batterie 9.6 V
11	Batt	Batterie	Compatible Batterie 9.6 V
12		Entrée commande ouverture totale	Contact sec NO
13		Commun
14		Entrée commande ouverture partielle	Contact sec NO
15	Test	Sortie test sécurité
16	Se	Entrée sécurité barre palpeuse	Contactsec NC
17		Commun
18	Cell	Entrée sécurité cellules	Contact sec NC ou BUS
19	Ant	Masse antenne
20		Âme antenne

Que signifie l'état de la LED de mon objet :

Elixo Smart IO :

Voyant SET

Clignote lentement	Clignote rapidement	Fixe	Clignote très rapidement
Mode usine. Première mise sous tension, apprentissage non réalisé	Apprentissage en cours Recherche d'appareil pour apprentissage	Apprentissage réalisé Appareil reconnu correctement	Anomalie Défaut constaté sur l'électronique. (thermique moteur, ...)

Voyant PROG

Fixe	Clignote rapidement	Clignote une fois lentement
Recherche d'un point radio En attente de mémorisation d'un point de commande radio	Enregistrement d'un point radio Validation de mémorisation d'un point de commande radio	Réception radio Reçoit une trame radio d'un point de commande

Voyant cellules photoélectriques

Éteint	Clignote rapidement	Fixe
Fonctionnement normal Utilisation des produits de manière normale	Autotest en cours Test en cours des cellules photoélectriques	Détection ou anomalie Détection en cours des cellules photoélectriques ou une anomalie est recensée.

Voyant barre palpeuse

Éteint	Clignote rapidement	Fixe
Fonctionnement normal Utilisation des produits de manière normale	Autotest en cours Test en cours de la barre palpeuse	Détection ou anomalie Détection en cours de la barre palpeuse ou une anomalie est recensée.

Voyant fonctionnement ouverture piétonne	Voyant fonctionnement ouverture totale

Fixe	Fixe
Commande activée La commande d'ouverture piétonne est activée	Commande activée La commande d'ouverture totale est activée

Comment effectuer la réinitialisation de mon objet ?

Effectuer un reset de mon objet connecté

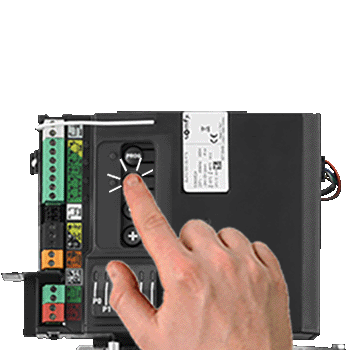

# Effectuer une pression prolongé pendant 7 secondes sur le bouton "SET" présent sur la motorisation.

Effectuer une pression prolongée sur le bouton "SET"	Maintenez le bouton durant 7 sec.

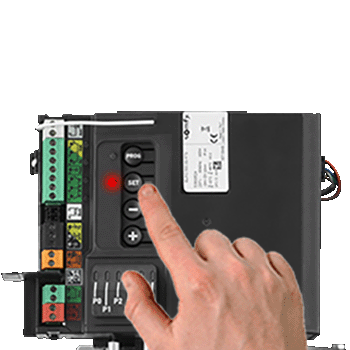

# Le voyant va se mettre à clignoter rapidement rouge. Relâchez le bouton. La réinitialisation a été réalisée avec succès. Votre produit est en mode usine

Le voyant clignote rouge rapidement	Relâchez ! Le reset est réalisé. Le produit revient à ses paramètres usine.
