Prérequis pour installation et utilisation :

Application Enki* + Box Enki + Dongle Somfy RTS + Télécommande relais

* Prérequis pour l'application Enki : Access internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Protocole de communication :

Pays disponible :

France

**Box Essentiel b Connect disponible juste en France

Retour d'état disponible :

Pilotage vocal Alexa :

Non en direct, mais possible via des scenarios manuels

Pilotage vocal Google Home :

Non en direct, mais possible via des scenarios manuels

Contenu article :

Descriptif technique
Fonctionnalité du produit dans l'application ENKI
Vue du produit
Que signifie l'état LED de mon produit ?

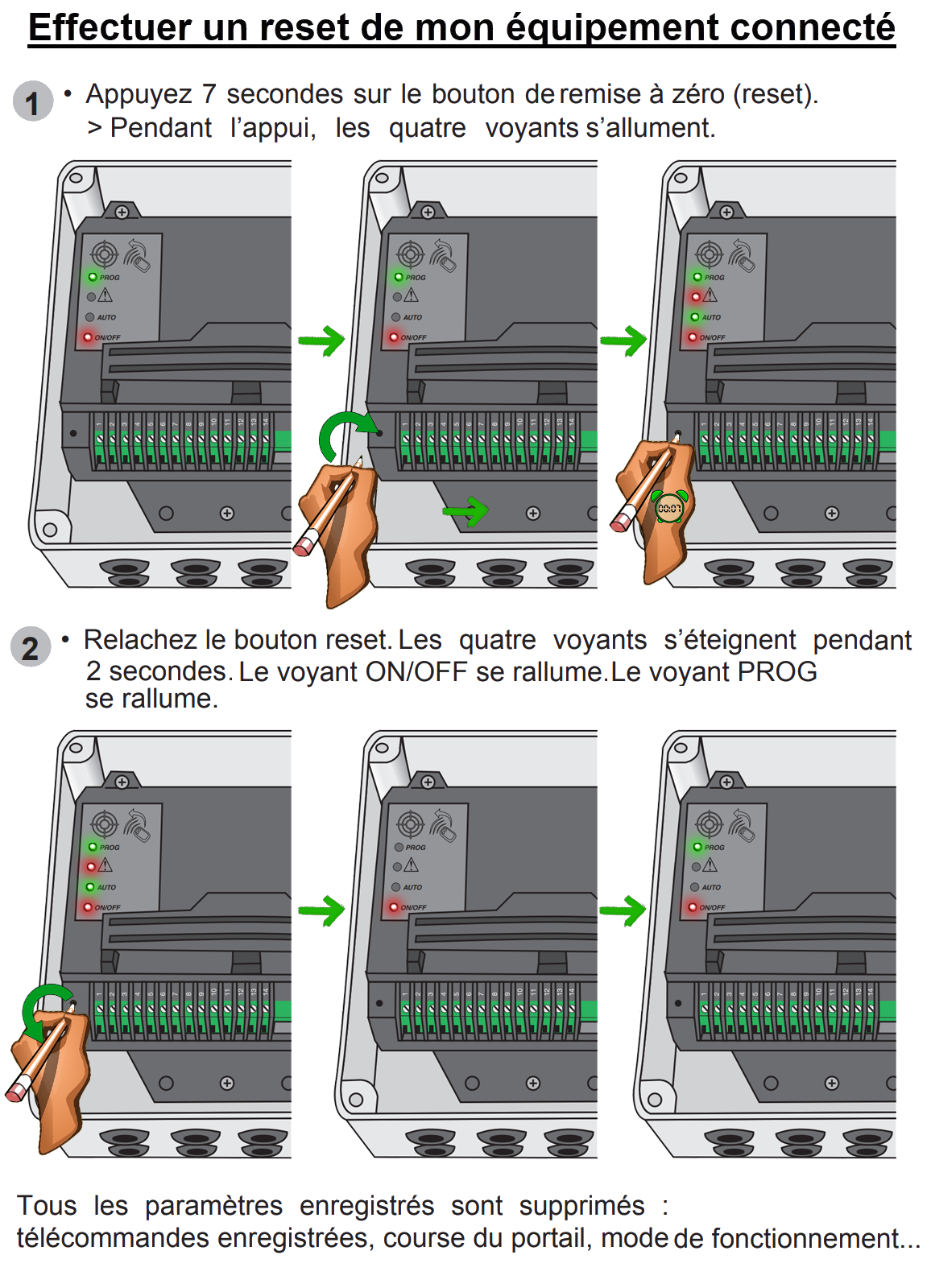

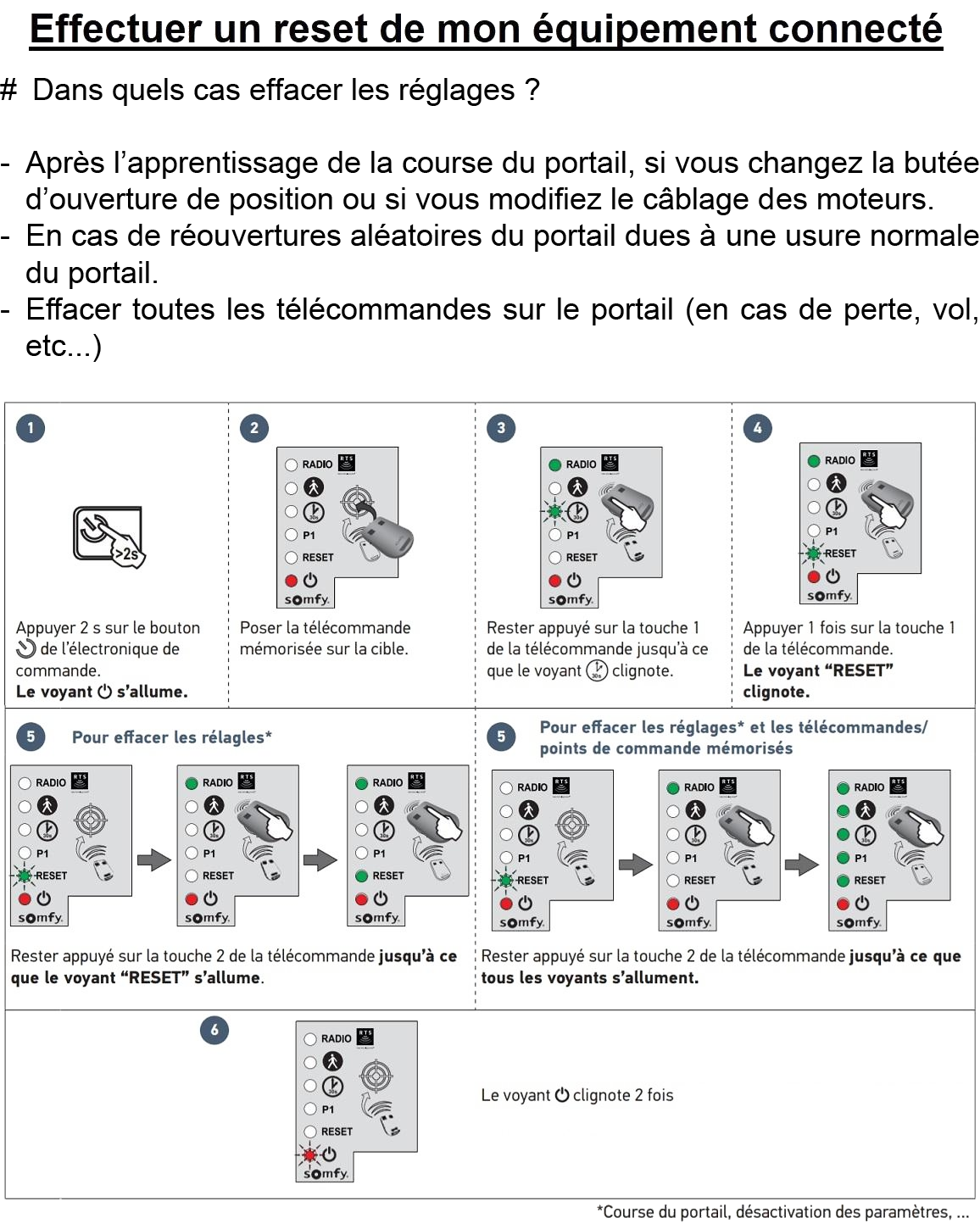

Comment effectuer une réinitialisation de mon objet ?
Documents techniques / manuel utilisateur

Descriptif technique :

Somfy Evolvia 400/450/XL/Star

Somfy Exavia 500/XL/Star

Type : Portail battant électrique connecté
Nécessite la box Enki : Oui / Box ENKI V1
Retour d'état : Non
Protocole radio : RTS
Fréquence radio : 433.42 MHz
Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs)

---===PORTAIL===---

Dimension maxi d'un vantail (H x L) : 2m x 2m
Poids maximum de chaque vantail : 200 Kg
Largeur pilier min. : 25 cm
Angle maximum d'ouverture : 120 degrés
Nombre d'ouverture par jour maxi : 20
Température de fonctionnement : -20°C à +60°C
Alimentation : 230 V
Type de moteur : 24 V
Consommation en mode veille : 4.5 W
Temps d'ouverture : 8 sec
Arrêt automatique sur obstacle : Oui
Butées de portails : Intégrées aux moteurs
Prise en compte automatique des accessoires ajouté : Oui
Indice de protection : IP44

---===TELECOMMANDES===---

Télécommande(s) fournie(s) : 2
Nombre de télécommandes mémorisables : 16
Portée max de la télécommande en champ libre : 200 m

---===ACCESSOIRES===---

Batterie de secours: Incluse
Feu orange: Inclus
Cellules photoélectriques: incluses
Kit d'alimentation solaire : compatiblea
Visiophone : compatible

Type : Portail battant électrique connecté
Nécessite la box Enki : Oui / Box ENKI V1
Retour d'état : Non
Protocole radio : RTS
Fréquence radio : 433.42 MHz
Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs)
Couple maximal : 30 NM
Dimension max d'un ventail (Lxh) : 2,5 M / 2 M
Poids max par ventail : 250 KG
Type de portail : BOIS, FER, PVC
Encombrement derrière le pilier : 21 CM MINI
Déport de gond max : 20 CM
Alimentation: 230 V / solaire (vendu séparément)
Angle d'ouverture max. : 115°
Nombre d'ouverture par jour maxi : 20
Vitesse d'ouverture : 16 S (portail à 90°)
Température de fonctionnement : -20°C / 60° C
Type de moteur : 24 V
Consommation en mode veille : 4 W
Programmation automatique: OUI
Ouverture piétonne : OUI
Ouverture manuelle : OUI
Télécommandes mémorisables : 16
Ralentissement en fin de course : OUI
Indice de protection : IP 44

Somfy Go AR 400	Somfy Go SC 500

Type : Portail battant électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Tension d’alimentation : 230 V~ / Solaire Type de moteur : 24 V Puissance du moteur : 120 W Puissance maxi consommée (avec éclairage de zone) : 600 W Consommation en veille : 4,5 W Fréquence moyenne de manoeuvres par jour : 20 cycles / jour 10 cycles / jour en solaire Temps d’ouverture : 10 s. à 90° Détection d’obstacle automatique : Conforme à la norme EN 12 453 Température de fonctionnement : -20°C à +60°C Protection thermique : Oui Indice de protection : IP 54 Récepteur radio intégré : Oui Télécommandes : Fréquence radio : 433,42 MHz, < 10 mW Portée en champ d’usage : ~ 30 m Quantité mémorisable : 32 Connexions possibles : Sortie pour feu orange : Clignotante, 24 V, 10 W maxi Sortie éclairage (ampoules halogènes ou incandescentes uniquement) : 500 W maxi en 230 V Sortie alimentation accessoires : 24 Vdc / 15 W maxi Entrée pour batterie de secours : Oui Entrée pour cellules photo-électriques : Oui Entrée de commande de type contact sec : Oui, uniquement en 230 V	Type : Portail battant électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation : 230 V-50Hz / 24V (en solaire) Type de moteur : 24 V Puissance du moteur : 120 W Puissance maxi consommée (avec éclairage de zone) : 600 W Consommation en veille : 3 W (avec accessoires) Fréquence maximum de manoeuvres : 20 cycles / jour 10 cycles / jour en solaire Temps d’ouverture : 20 s minimum à 90° Détection d’obstacle automatique : Conforme à la norme EN 12 453 Température de fonctionnement : -20°C à +60°C Protection thermique : Oui Indice de protection : IP 44 Récepteur radio intégré : Oui Télécommandes : Fréquence radio : 433,42 MHz, < 10 mW Portée en champ d’usage : ~ 30 m Quantité mémorisable : 16 Connections possibles : Sortie pour feu orange : Clignotante, 24 V, 10 W maxi Sortie éclairage : 500 W maxi en 230 V (ampoule halogène ou incandescente uniquement) Sortie alimentation accessoires : 24 Vdc / 15 W maxi Entrée pour batterie de secours : Oui Entrée pour cellules photo-électriques : Oui Entrée de commande de type contact sec : Oui, uniquement en 230 V

Somfy Passeo 800	Somfy SGA (Avec électronique BUS)

Type : Portail battant électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation : 230 V - 50 Hz / 24 V (en solaire) Type de moteur : 24 V Puissance du moteur : 120 W Puissance maxi consommée (avec éclairage de zone) : 600 W Consommation en veille : 4.5 W (avec accessoires) Fréquence maximum de manoeuvres : 20 cycles / jour 10 cycles / jour en solaire Temps d’ouverture : 10 s minimum à 90° Détection d’obstacle automatique : Conforme à la norme EN 12 453 Température de fonctionnement : -20°C à +60°C Protection thermique : Oui Indice de protection : IP 44 Récepteur radio intégré : Oui Télécommandes : Fréquence radio : 433,42 MHz, < 10 mW Portée en champ d’usage : ~ 30 m Quantité mémorisable : 16 Connections possibles : Sortie pour feu orange : Clignotante, 24 V, 10 W maxi Sortie éclairage : 500 W maxi en 230 V (ampoule halogène ou incandescente uniquement) Sortie alimentation accessoires : 24 Vdc / 15 W maxi Entrée pour batterie de secours : Oui Entrée pour cellules photo-électriques : Oui Entrée de commande de type contact sec : Oui, uniquement en 230 V	Type : Portail battant électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation : 230 V - 50Hz Type de moteur : 24 V Puissance du moteur : 120 W Puissance maxi consommée (avec éclairage de zone) : 600 W Consommation en veille : 4.5 W (avec accessoires) Fréquence maximum de manoeuvres : 20 cycles / jour Temps d’ouverture : 8 s minimum à 90° Détection d’obstacle automatique : Conforme à la norme EN 12 453 Température de fonctionnement : -20°C à +60°C Protection thermique : Oui Indice de protection : IP 54 Récepteur radio intégré : Oui Télécommandes : Fréquence radio : 433,42 MHz, < 10 mW Portée en champ d’usage : ~ 30 m Quantité mémorisable : 16 Connections possibles : Sortie pour feu orange : Clignotante, 24 V, 10 W maxi Sortie éclairage : 500 W maxi en 230 V (ampoule halogène ou incandescente uniquement) Sortie alimentation accessoires : 24 Vdc / 15 W maxi Entrée pour batterie de secours : Oui Entrée pour cellules photo-électriques : Oui Entrée de commande de type contact sec : Oui

Somfy SGS 400	Somfy SGS 501/601

Type : Portail battant électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation : 230 V-50Hz / 24V (en solaire) Type de moteur : 24 V Puissance du moteur : 120 W Puissance maxi consommée (avec éclairage de zone) : 600 W Consommation en veille : 3 W (avec accessoires) Fréquence maximum de manoeuvres : 20 cycles / jour 10 cycles / jour en solaire Temps d’ouverture : 20 s minimum à 90° Détection d’obstacle automatique : Conforme à la norme EN 12 453 Température de fonctionnement : -20°C à +60°C Protection thermique : Oui Indice de protection : IP 44 Récepteur radio intégré : Oui Télécommandes : Fréquence radio : 433,42 MHz, < 10 mW Portée en champ d’usage : ~ 30 m Quantité mémorisable : 16 Connections possibles : Sortie pour feu orange : Clignotante, 24 V, 10 W maxi Sortie éclairage : 500 W maxi en 230 V (ampoule halogène ou incandescente uniquement) Sortie alimentation accessoires : 24 Vdc / 15 W maxi Entrée pour batterie de secours : Oui Entrée pour cellules photo-électriques : Oui Entrée de commande de type contact sec : Oui, uniquement en 230 V	Type : Portail battant électrique connecté Nécessite la box Enki : Oui / Box ENKI V1 Retour d'état : Non Protocole radio : RTS Fréquence radio : 433.42 MHz Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs) Alimentation : 230 V-50Hz / 24V (en solaire) Type de moteur : 24 V Puissance du moteur : 40 W Puissance maxi consommée (avec éclairage de zone) : 600 W Consommation en veille : 4.5 W (avec accessoires) Fréquence maximum de manoeuvres : 20 cycles / jour 10 cycles / jour en solaire Temps d’ouverture : 20 s minimum à 90° Détection d’obstacle automatique : Conforme à la norme EN 12 453 Température de fonctionnement : -20°C à +60°C Protection thermique : Oui Indice de protection : IP 55 pour l’électronique IP 44 pour les moteurs Récepteur radio intégré : Oui Télécommandes : Fréquence radio : 433,42 MHz, < 10 mW Portée en champ d’usage : ~ 30 m Quantité mémorisable : 16 Connections possibles : Sortie pour feu orange : Clignotante, 24 V, 10 W maxi Sortie éclairage : 500 W maxi en 230 V (ampoule halogène ou incandescente uniquement) / 24 V - 25 W maxi (en Solaire) Sortie alimentation accessoires : 24 Vdc / 200 mA Entrée pour batterie de secours : Oui (uniquement en 230V) Entrée pour cellules photo-électriques : Oui Entrée de commande de type contact sec : Oui

Somfy Wispa 800

Type : Portail battant électrique connecté
Nécessite la box Enki : Oui / Box ENKI V1
Retour d'état : Non
Protocole radio : RTS
Fréquence radio : 433.42 MHz
Portée : 200 m en champ libre. (20 m à travers 2 murs porteurs)
Alimentation : 230 V-50Hz / 24V (en solaire)
Type de moteur : 24 V
Puissance du moteur : 120 W
Puissance maxi consommée (avec éclairage de zone) : 600 W
Consommation en veille : 3 W (avec accessoires)
Fréquence maximum de manoeuvres :
- 20 cycles / jour
- 10 cycles / jour en solaire
Temps d’ouverture : 16 s minimum à 90°
Détection d’obstacle automatique : Conforme à la norme EN 12 453
Température de fonctionnement : -20°C à +60°C
Protection thermique : Oui
Indice de protection : IP 44
Récepteur radio intégré : Oui
Télécommandes :
- Fréquence radio : 433,42 MHz, < 10 mW
- Portée en champ d’usage : ~ 30 m
- Quantité mémorisable : 16
Connections possibles :
- Sortie pour feu orange : Clignotante, 24 V, 10 W maxi
- Sortie éclairage : 500 W maxi en 230 V (ampoule halogène ou incandescente uniquement) / 24 V - 25 W maxi (en Solaire)
- Sortie alimentation accessoires : 24 Vdc / 15 W max
- Entrée pour batterie de secours : Oui (uniquement en 230V)
- Entrée pour cellules photo-électriques : Oui
- Entrée de commande de type contact sec : Oui (ne fonctionne pas si alimentation batterie ou solaire)

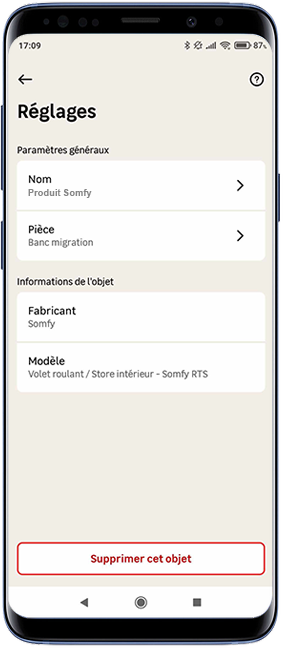

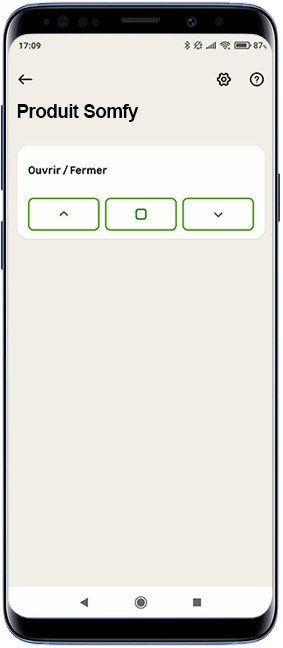

Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
Fonctionnalité de l'objet	Propriétés	Actions	Déclencheurs	Conditions
Ouvrir / Fermer	Ouvre ou ferme le portail	✔	✘	✘
Stopper	Stop la course du portail	✘	✘	✘

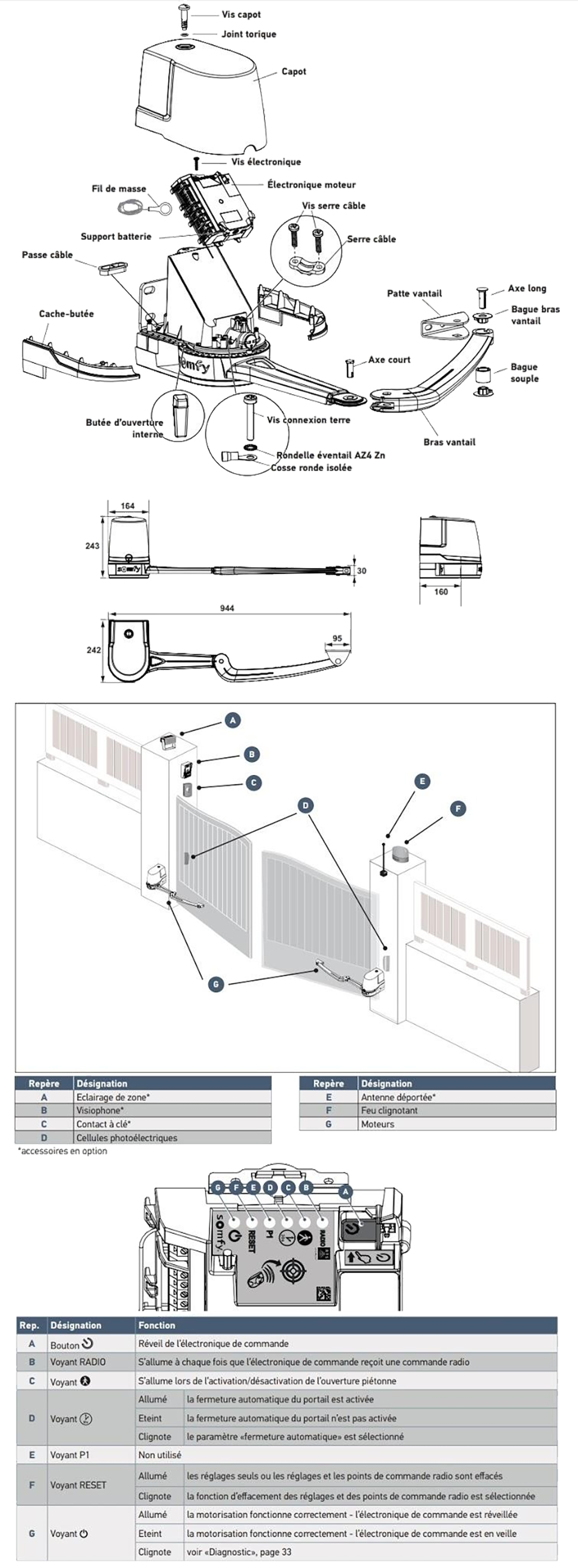

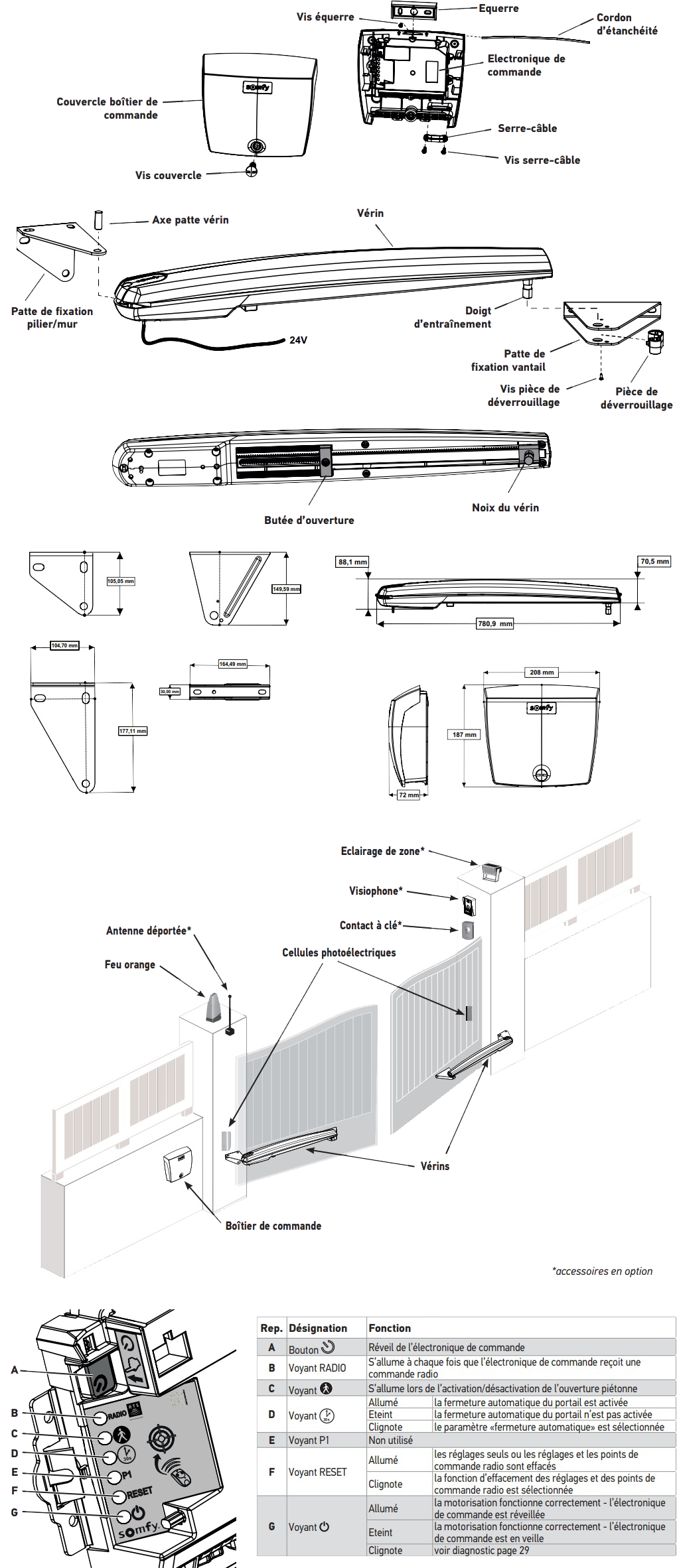

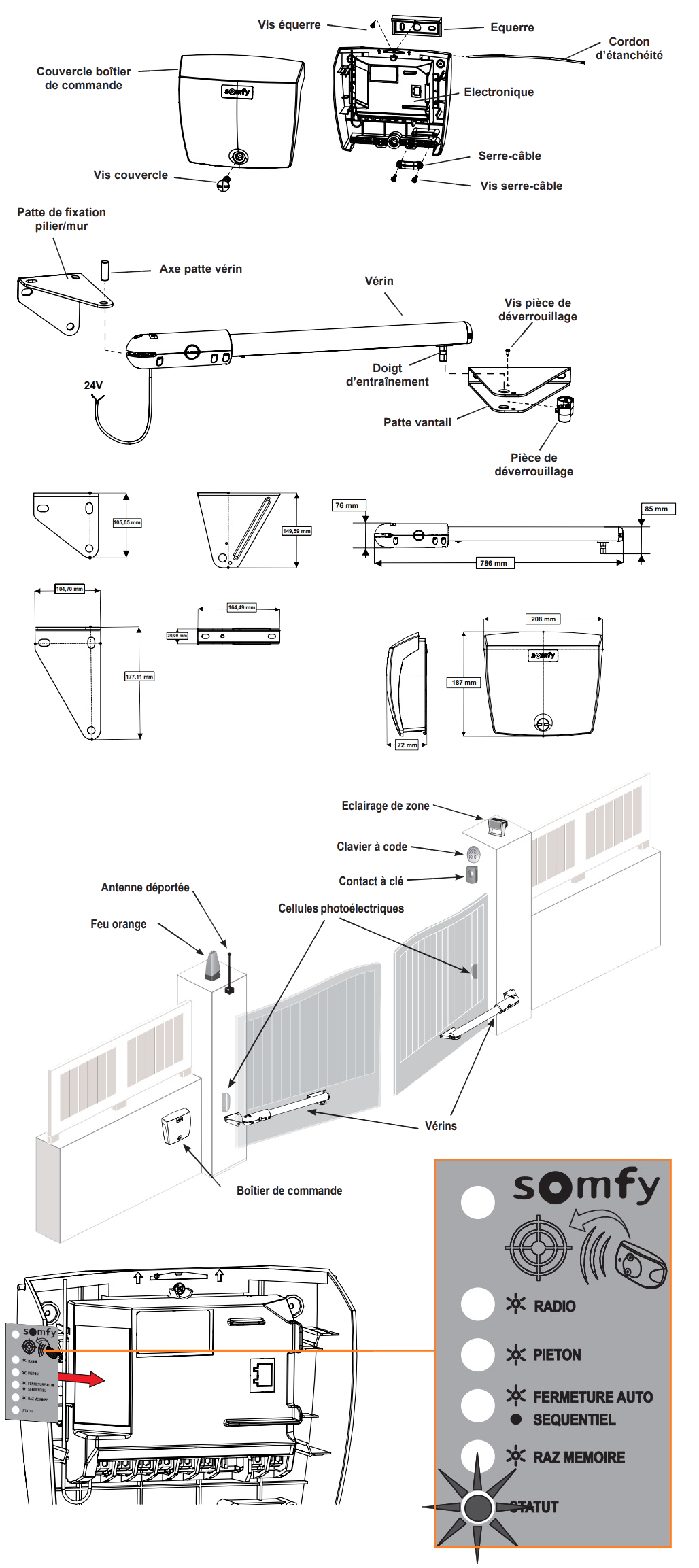

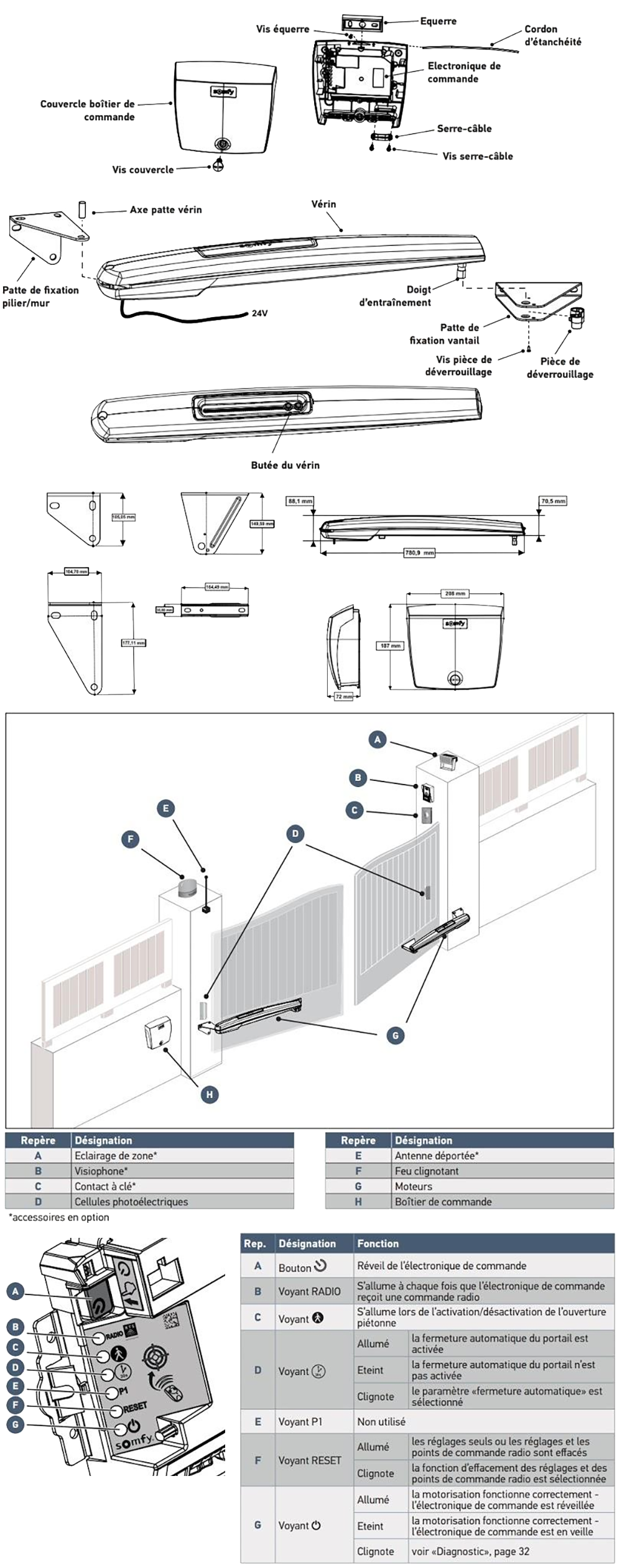

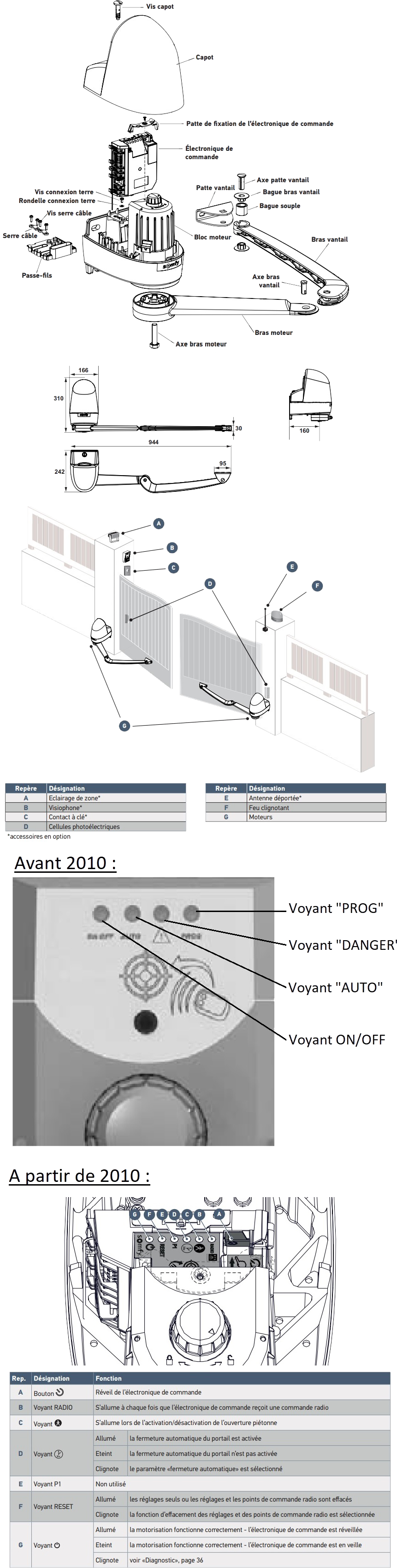

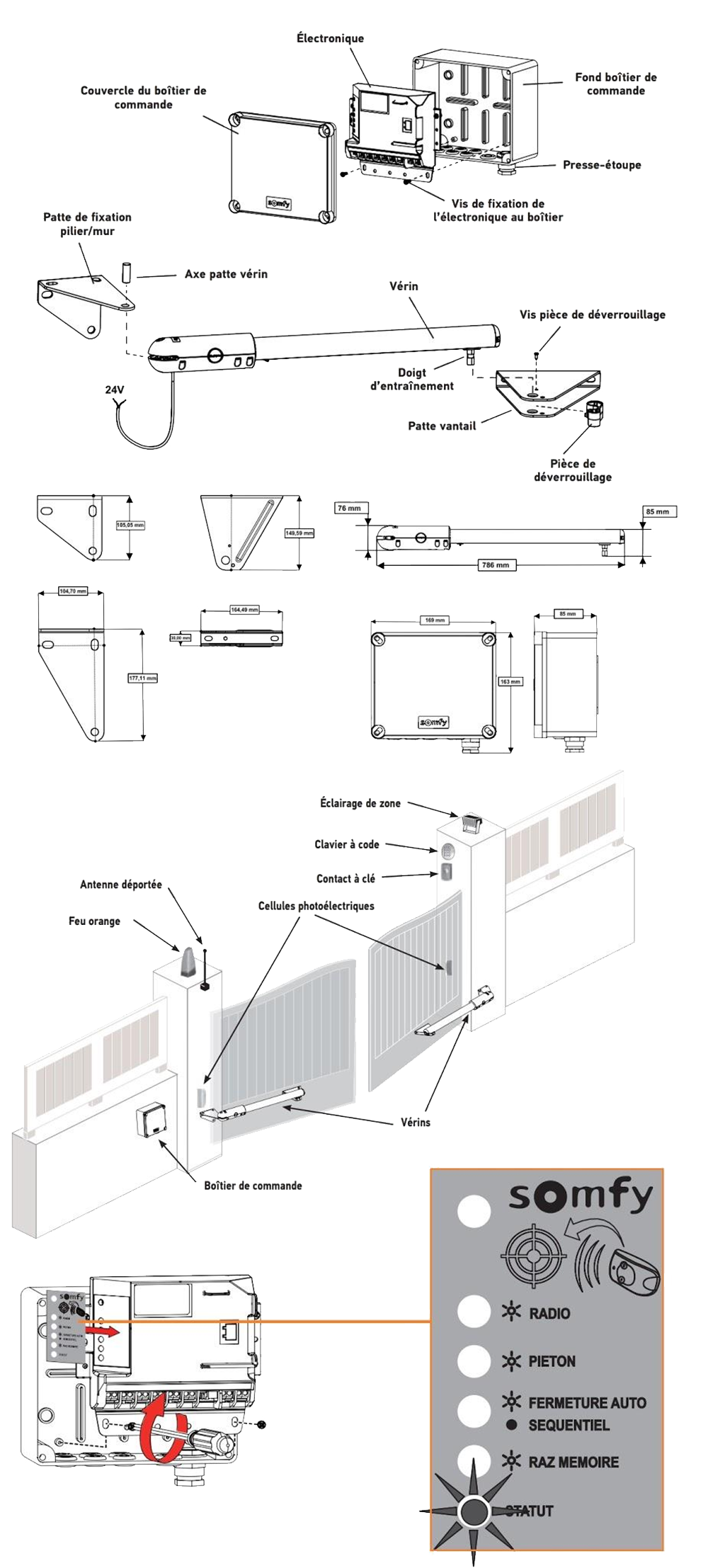

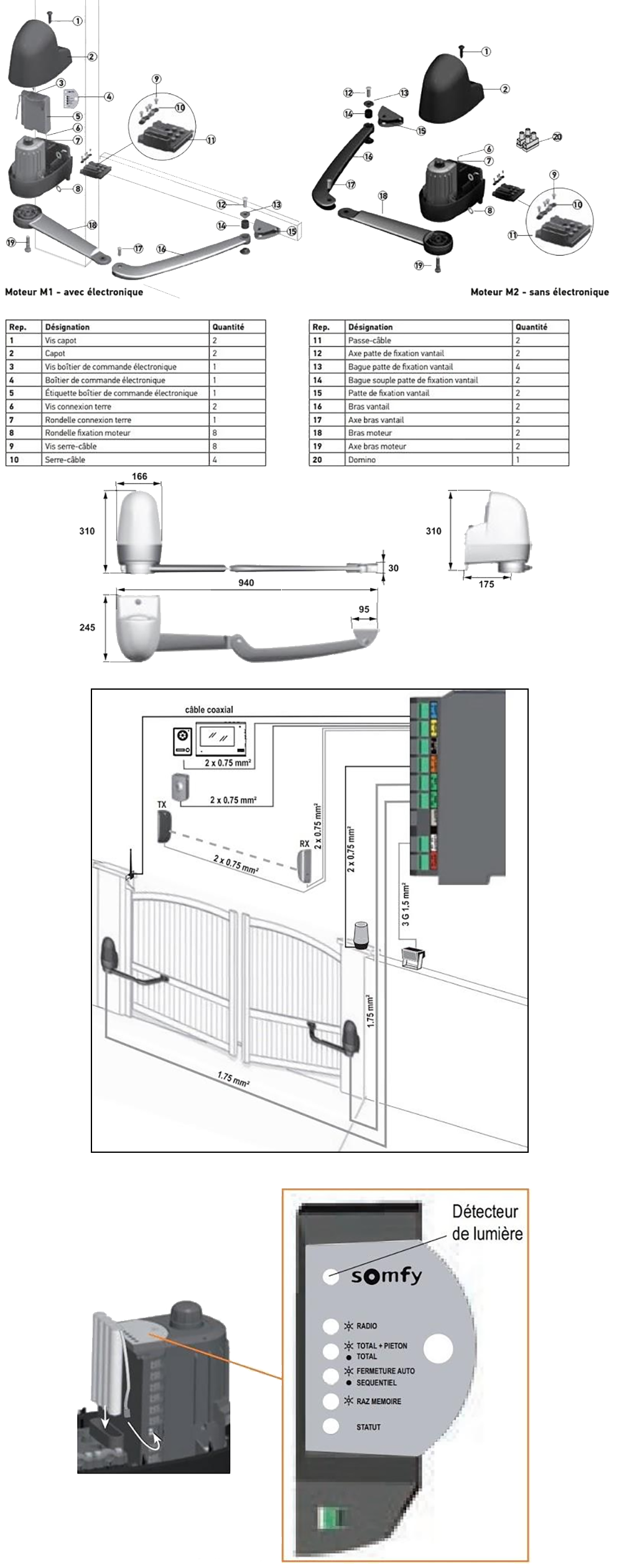

Vue du produit :

Somfy Evolvia 400/450/XL/Star	Somfy Exavia 500/XL/Star


Somfy Go AR 400	Somfy Go SC 500


Somfy Passeo 800	Somfy SGA (Avec électronique BUS)


Somfy SGS 400	Somfy SGS 501/601


Somfy Wispa 800

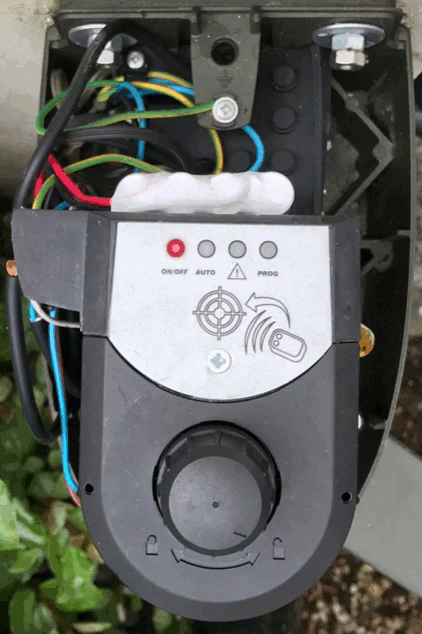

Que signifie l'état de la LED de mon objet :

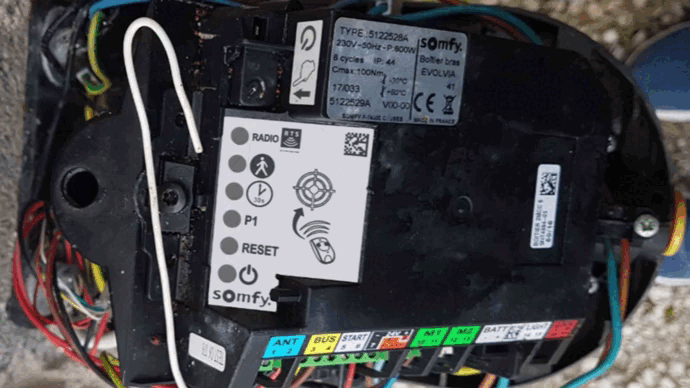

Somfy Evolvia 400/450/XL/Star - Somfy Exavia 500/XL/Star - Somfy Passeo 800 - Somfy Wispa 800 - Somfy SGA (Avec électronique BUS)

Restez appuyé sur le bouton "power" deux secondes, le voyant power s'allume rouge	Mettre la télécommande (relais ou pilotage) contre la cible et appuyer sur le bouton. Le voyant radio s'allume vert et s'éteint.
Reveiller la motorisation afin d'établir des manipulations	La télécommande (relais ou pilotage) est enregistré sur votre motorisation et prête à l'emploie

Somfy Go AR 400 - Somfy Go SC 500 - Somfy SGS 400

Moteur 04 - Association d'une télécommande.gif

Mettre la télécommande (relais ou pilotage) contre la cible et appuyer sur le bouton. Le voyant radio s'allume vert et s'éteint.

La télécommande (relais ou pilotage) est enregistré sur votre motorisation et prête à l'emploie

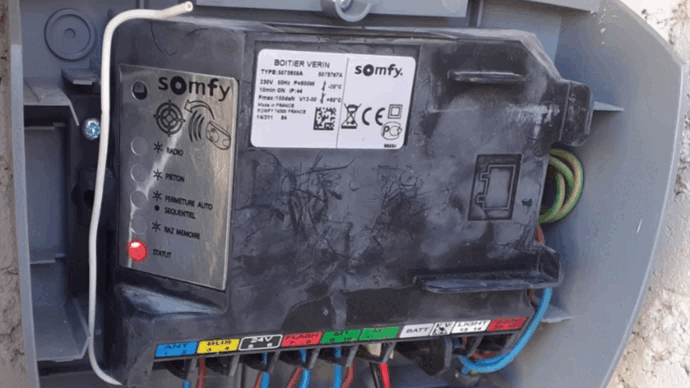

Somfy SGA (Avec électronique BUS) - Somfy SGS 501/601

Moteur 07 - Association d'une télécommande.gif

Mettre la télécommande (relais ou pilotage) contre la cible et restez appuyé sur le bouton à associer. Le voyant danger s'allume en rouge et le voyant prog clignote en vert.

La télécommande (relais ou pilotage) est enregistré sur votre motorisation et prête à l'emploie
