Prérequis pour installation et utilisation :

• Application Enki

* Prérequis pour l'application Enki : Access internet et un téléphone avec système d'exploitation minimum : Android: 7 / iOS: 15

Protocole de communication :

• Cloud

Pays disponible :

• France

Retour d'état disponible :

• Oui

Pilotage vocal Alexa :

• Non en direct, mais possible via des scenarios manuels

Pilotage vocal Google Home :

• Non en direct, mais possible via des scenarios manuels

Contenu article :

• Descriptif technique

• Fonctionnalité du produit dans l'application ENKI

• Vue du produit

• Que signifie l'état LED de mon produit ?

• Comment effectuer une réinitialisation de mon objet ?

• Documents techniques / manuel utilisateur





Descriptif technique :

• Type : Centrale de pilotage connecté pour pergola à lame orientable électrique
• Nécessite la box Enki : Non
• Retour d'état : Oui
• Protocole radio : IO
• Fréquence radio : 868 - 870 MHz, < 25 mW

  • Portée radio en champ libre : 80 m
• Application native : TaHoma by Somfy
• Passerelle nécessaire et reconnu par Enki :
  • TaHoma Switch

  • Kit de connectivité

  • TaHoma DIN-Rail / TaHoma Rail-DIN S

  • TaHoma Premium

  • Connexoon
• Alimentation : 24 Vdc TBTS
• Bandes de fréquence et puissance maximale utilisées :
  • 868.000 MHz - 868.600 MHz e.r.p. <25 mW
  • 868.700 MHz - 869.200 MHz e.r.p.<25 mW
  • 869.700 MHz - 870.000 MHz e.r.p. <25 mW
• Indice de protection : IP 65
• Isolation électrique : Classe 3 (TBTS 24V)
• Température d’utilisation : - 20 °C à + 60 °C

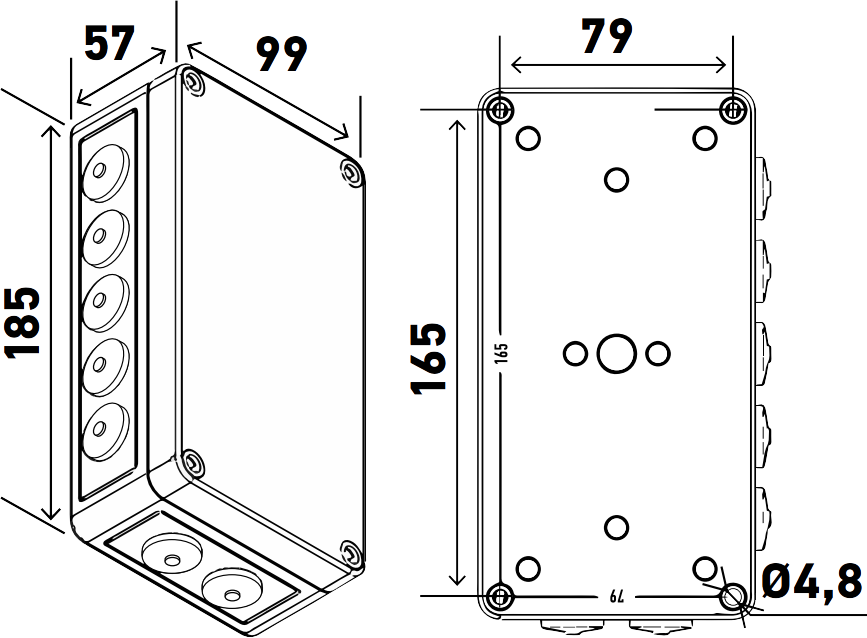

• Dimensions (L x l x H) : 99 x 185 x 57 mm
• Nombre maximal de points de commandes et de capteurs associés :
  • 3 points de commandes maximum
  • 9 capteurs maximum
• Alimentation : DC - RGE 11 - 24V
• Consommation en veille : 0 W
• Puissance maximale : 288 W
• Courant en fonction de l'interrupteur 3 : 2 x 3 A ou 2 x 5.5 A
• Couleur/Finition : Gris



Fonctionnalité du produit dans l'application ENKI :

Fonctionnalité de l'objet	Propriétés	Intégration dans un scénario
		Actions	Déclencheurs	Conditions
Ouvrir / Fermer	Min : 0% / Max : 100% / Pas : 1%	✔	✔	✔
Visualisation de la position du volet roulant	Voir en temps réel la position du volet	✘	✘	✘
Bouton de pilotage	Monter / Stop / Descendre	✘	✘	✘

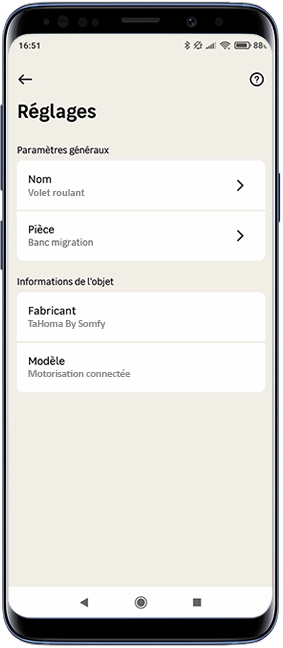

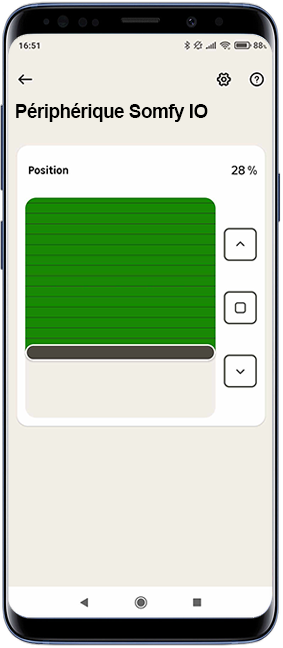

Page de pilotage	Réglages

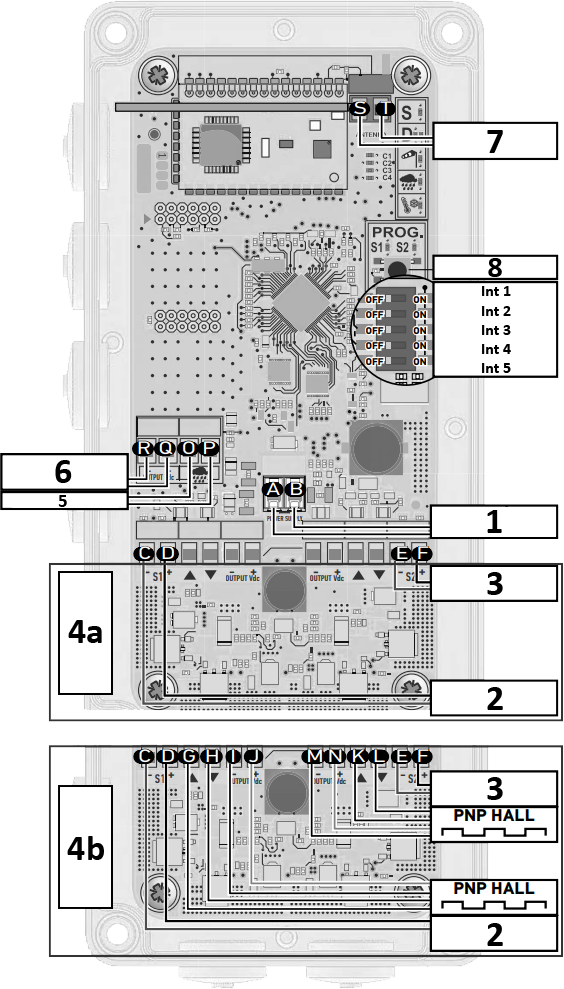

Vue du produit :

1 - Entrée Alimentation A -  Entrée d'Alimentation 24 Vdc (TBTS) B + 2 - Sortie Motorisation 1 C -  Motorisation 24 Vdc - 3A/5.5A : Courant max en fonction de l'interrupteur 3 D + 3 - Sortie Motorisation 2 E -  Motorisation 24 Vdc - 3A/5.5A : Courant max en fonction de l'interrupteur 3 F + 4a - Motorisation Sans Codeur 4b - Motorisation Avec Codeur HALL Entrée codeur motorisations (Interrupteur 1 = ON) G ↑  Entrée codeur (ILS ou HALL) motorisation 1 H ↓  Entrée codeur 2 (ILS ou HALL) motorisation 1 I -  Sortie Alimentation : 24 Vdc - 300mA Max J + K ↑  Entrée codeur 2 (ILS ou HALL) motorisation 2 L ↓  Entrée codeur (ILS ou HALL) motorisation 2 M -  Sortie Alimentation : 24 Vdc - 300mA Max N + 5 - Capteur Pluie O Contact  Entrée contact sec P Commun 6 - Sortie Alimentation Q -  Sortie Alimentation : 24 Vdc - 300mA Max R + 7 - Antenne Externe S Signal  Âme T GND  Tresse de blindage 8 - Bouton PROG Interrupteur : Int 1 ON  Motorisation avec capteur de codeur OFF  Motorisation sans capteur de codeur Int 2 (seulement si l'interrupteur 1 est sur ON) ON  Active la synchronisation S1 et S2 OFF  Désactive la synchronisation S1 et S2 Int 3 ON  5.5 A max. par sortie OFF  3 A max. par sortie Int 4 ON  Active le capteur température OFF  Désactive le capteur température Int 5 ON  Fermeture en cas de vent OFF  Ouverture en cas de vent

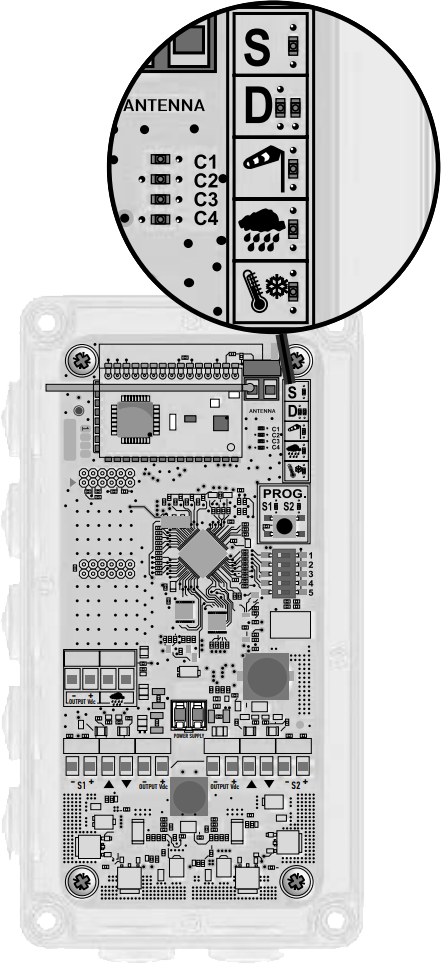

Que signifie l'état de la LED de mon objet :

Statut  La LED "flash" toutes les 4 secondes : Carte en attente  La LED clignote rapidement : Commande en cours. Défaut  La LED rouge reste allumée pendant 5 secondes : Seuil de consommation courant dépassé ou échauffement trop important de la carte électronique pendant la commande d'une sortie.  La LED rouge clignote : défaut de synchronisation des motorisations.  La LED orange reste allumée plusieurs secondes : sauvegarde de la mémoire.  La LED orange clignote rapidement : mouvement d'une motorisation interdit par l'action d'un capteur. Vent (1)  La LED orange reste allumée : seuil de vent dépassé.  La LED orange clignote rapidement : protection toujours en cours pendant 15 minutes après le dernier dépassement de seuil. Pluie (1)(2)  La LED orange reste allumée : seuil de pluie dépassé.  La LED orange clignote rapidement : protection toujours en cours pendant 15 minutes après le dernier dépassement de seuil. Température (1)(2)  La LED orange reste allumée : seuil de gel dépassé.  La LED orange clignote rapidement : protection toujours en cours pendant 15 minutes après le dernier dépassement de seuil.

Neige : Combinaison des informations de pluie et de température. (1) : Le bon fonctionnement des capteurs dépendra des conditions d’installation et d’entretien à l’extérieur au plus près de la pergola. Se référer à la notice des capteurs avant de les installer. (2) : L'indication des voyants restera visible même si les capteurs ont été désactivés.



Comment effectuer la réinitialisation de mon objet ?

Effectuer un reset de mon objet connecté

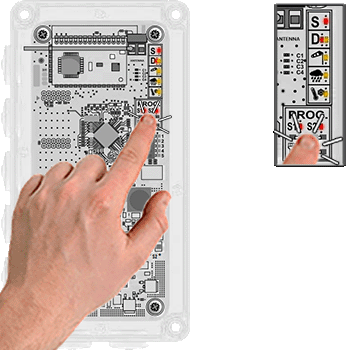

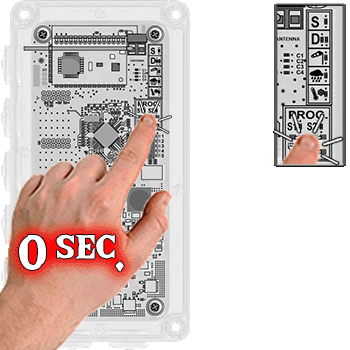

# Effectuer une pression prolongée sur le bouton "PROG" de la carte électronique. Après sept secondes, tous les voyants vont s'allumer.
Effectuez une pression prolongée sur le bouton "PROG"	Après 7 sec. tous les voyants s'allument.

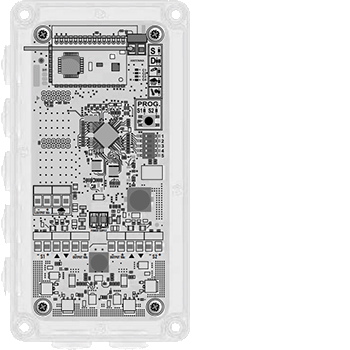

# Une fois que tous les voyants sont allumés, relâchez. La réinitialisation de la carte électronique a bien été réalisée avec succès.
Lorsque tous les voyants sont allumés, relâchez. Le reset est appliqué avec succès.





Documents techniques / manuel utilisateur
